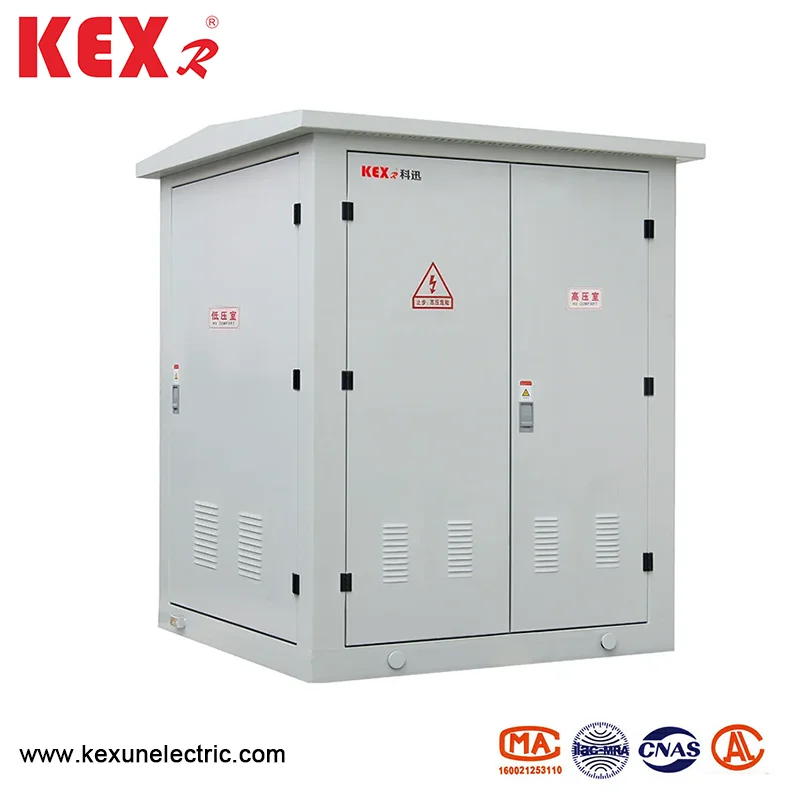

Sottostazione del tipo di scatola europeo miniaturizzato

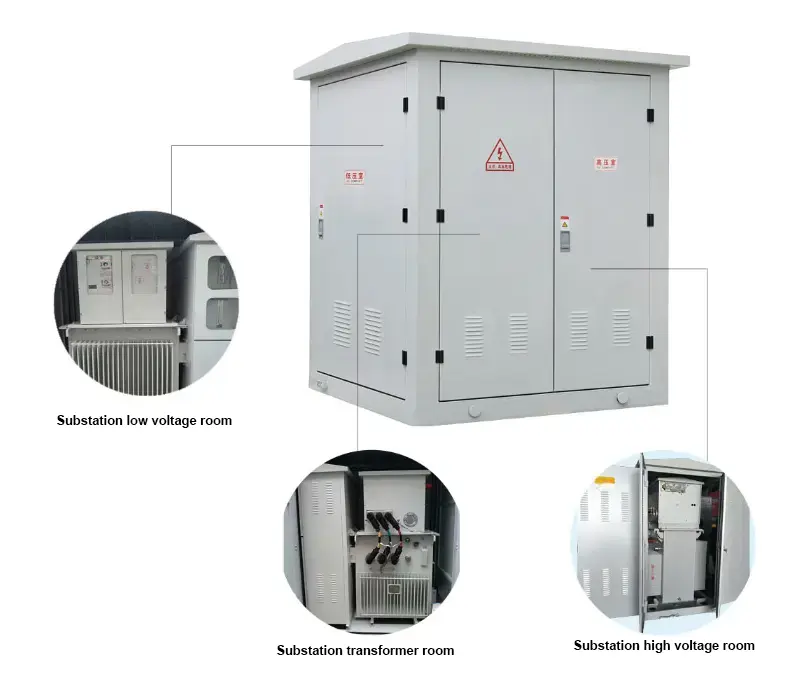

◆ Struttura generale

1. Yb □ -12 La sottostazione del tipo di scatola europea miniaturizzato è principalmente divisa in tre parti: sala switch ad alta tensione, sala del trasformatore e sala a bassa tensione, che può essere trasportata separatamente.

2. Il prodotto adotta un'esclusiva progettazione di dissipazione di calore per garantire il livello di aumento della temperatura del prodotto e la tenuta separata tra le stanze non formerà lo scambio di calore tra le stanze.

3. Il guscio del prodotto è realizzato in piastra in acciaio inossidabile di alta qualità. Tutte le parti della struttura della piastra in acciaio hanno subito uno speciale trattamento anticorrosivo e la struttura della piastra in acciaio inossidabile ha una forte resistenza alla corrosione e una buona resistenza meccanica.

4. Il prodotto può essere installato direttamente al chiuso senza ulteriori basi di costruzione, che risparmia costi e spazio ed è conveniente da installare.

◆ Camera ad alta tensione

SF6 Switchgear pieno di gas sviluppato indipendentemente dalla nostra azienda è adottato per l'alta tensione e tutti i quadri e le barre di buste sono sigillate in una scatola in acciaio inossidabile chiuso senza un corpo a carico esposto all'esterno. Funzionamento sicuro e alta affidabilità; Progettazione completamente modulare, tutti i moduli possono realizzare la modalità di connessione dell'outlet laterale e l'espansione superiore in base ai requisiti di consumo di energia e soddisfare le esigenze dello schema di alimentazione nella misura massima.

◆ Camera a bassa tensione

Le linee di ingresso e uscita laterali a bassa tensione sono tutte realizzate con nuovi interruttori di cassette, che sono di dimensioni ridotte, libere da arco e facili da sostituire. Controller di protezione completa intelligente multifunzionale e nuovo dispositivo integrato di compensazione della potenza reattiva.

◆ Camera del trasformatore

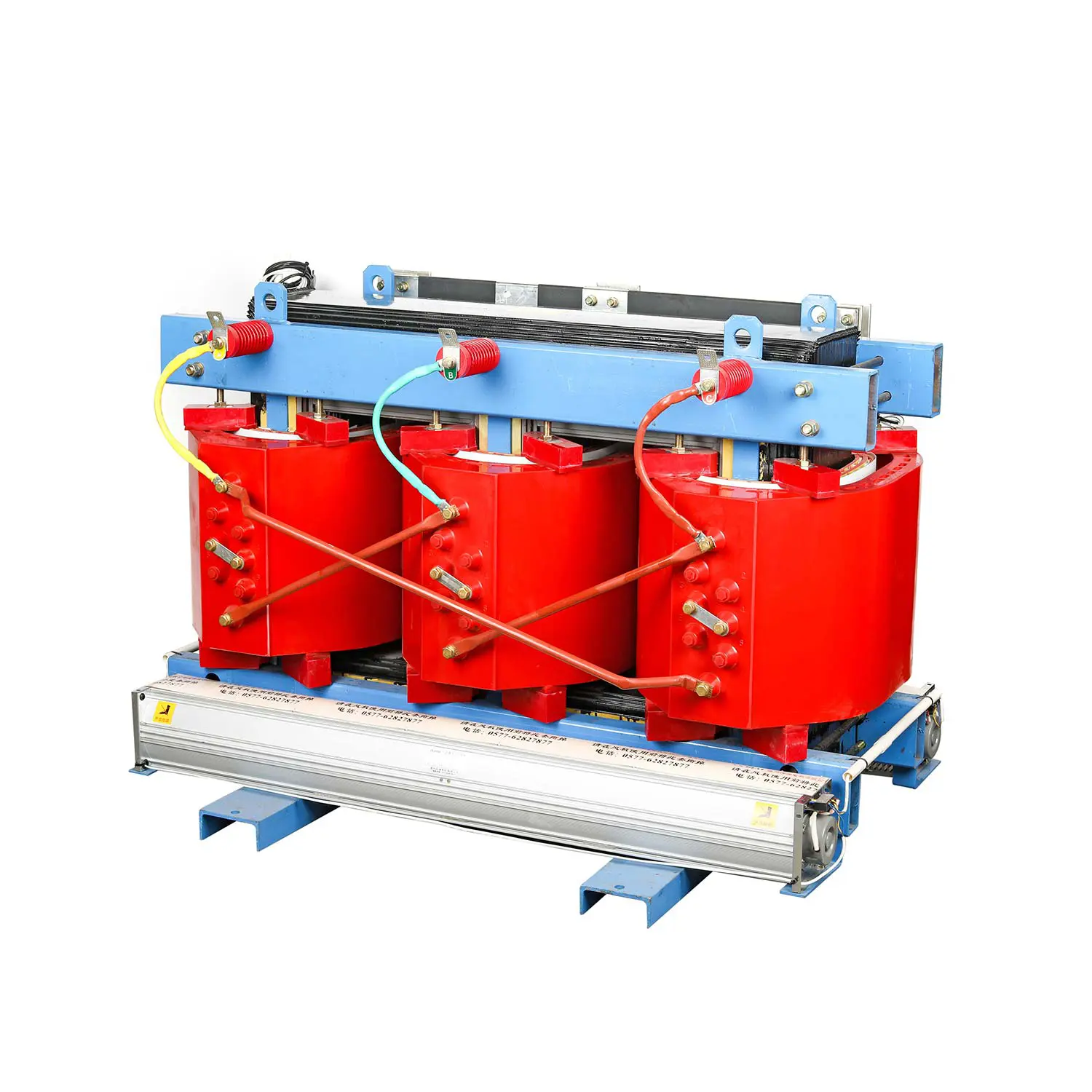

Il trasformatore è completamente isolato con resina epossidica e il livello di isolamento e resistenza al calore è F e il trasformatore non ha materiali di supporto a combustione e non produce gas o altri prodotti intermedi che non sono favorevoli all'ambiente durante il funzionamento, quindi ha le caratteristiche della buona retalizzazione della fiamma, della protezione ambientale e del risparmio energetico.

◆ Collegamento interno

Il trasformatore di tensione e l'interruttore solido cinese sono collegati dai solidi accessori per cavi isolati dell'azienda, che sono completamente isolati, sicuri e affidabili

● Funzione e caratteristiche

La camera ad alta tensione di sottostazione in scatola europea miniaturizzata è composta da interruttore di carico ad alta tensione, fusibili ad alta tensione e arresto di fulmini, che può fermare la trasmissione di potenza e avere una protezione da sovraccarico e di corto circuito contemporaneamente. La camera a bassa tensione è composta da interruttore d'aria a bassa tensione, trasformatore di corrente, amperometro e voltmetro. La sottostazione in scatola europea miniaturizzata adotta la principale tecnologia di elaborazione e ha una buona resistenza alla corrosione e resistenza all'usura. I suoi vantaggi sono combinazioni flessibili, comodo trasporto, installazione e costruzione, basso costo, inquinamento e funzionamento sicuro e affidabile. Allo stesso tempo, la sottostazione in scatola europea miniaturizzata è un dispositivo con alto grado di automazione ed è progettata in modo intelligente, che può proteggere completamente tutte le parti e soddisfare le esigenze di incustodito. In generale, la sottostazione in scatola europea miniaturizzata è il tipo di trasformatore di scatole che risparmia gli investimenti e ottiene l'effetto più veloce.

● La camera ad alta tensione

La camera ad alta tensione è generalmente protetta da una combinazione di interruttore di carico e fusibile. Dopo aver fatto saltare una fase del fusibile, i viaggi di collegamento trifase. Gli interruttori di carico sono disponibili nel tipo di aria compressa, nel tipo di vuoto, nel tipo di esafluoruro di zolfo, ecc., Che possono distribuire il meccanismo operativo e realizzare un aggiornamento automatico; Il fusibile è un fusibile per limitazione della corrente ad alta tensione con un attaccante, che ha un'azione affidabile e una grande capacità di rottura. Vedere la tabella seguente per i principali parametri tecnici. Per i trasformatori superiori a 800kVA, possono essere selezionati interruttori a vuoto come Zn12, Zn28 e VS1 per la protezione.

● La camera a bassa tensione

Il lato dell'interruttore principale della camera a bassa tensione adotta un interruttore universale o intelligente, che può proteggere selettivamente il circuito; L'interruttore di uscita adotta un nuovo tipo di interruttore di guscio di plastica, che è di dimensioni ridotte e corta in arco, fino a 30 circuiti; Esistono modalità di commutazione contattore e contactorless tra cui gli utenti da scegliere.

● Il trasformatore

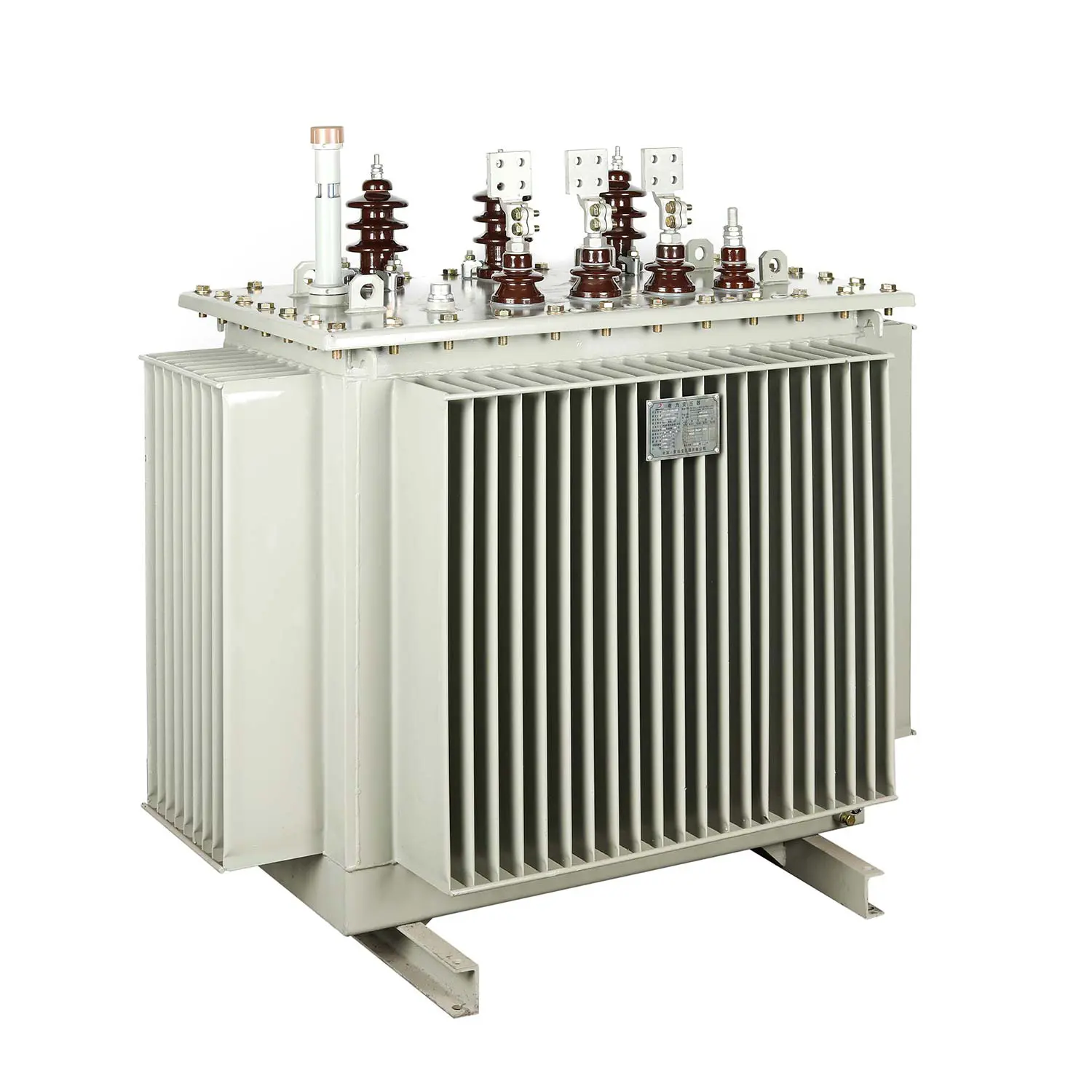

YB □ -12 Sostazione in scatola europea miniaturizzata Scegli Scegli trasformatori in serie S9, S10 e S11 completamente sigillati, oppure scegliere trasformatori di tipo secco per ambientali per ambientali isolati in resina per facilitare l'ingresso ed uscire dal trasformatore.

● Tabelle dei parametri delle prestazioni

◆ Parametri tecnici dell'interruttore di carico

◆ Parametri tecnici di fusibile ad alta tensione

◆ Parametri tecnici dell'interruttore a bassa tensione

● Condizioni d'uso ambientale

◆ Altitudine: la sottostazione del tipo di scatola europea miniaturizzata deve essere utilizzata entro 4000 m

◆ Temperatura: -25 ~ 40 ℃

◆ Umidità relativa: la media giornaliera non è superiore al 95%e la media mensile non è superiore al 90%;

◆ Posto di installazione: nessun incendio, pericolo di esplosione, polvere conduttiva, gas corrosivo chimico e vibrazioni violente. Se vengono superate le condizioni di cui sopra, gli utenti possono consultare la nostra azienda.

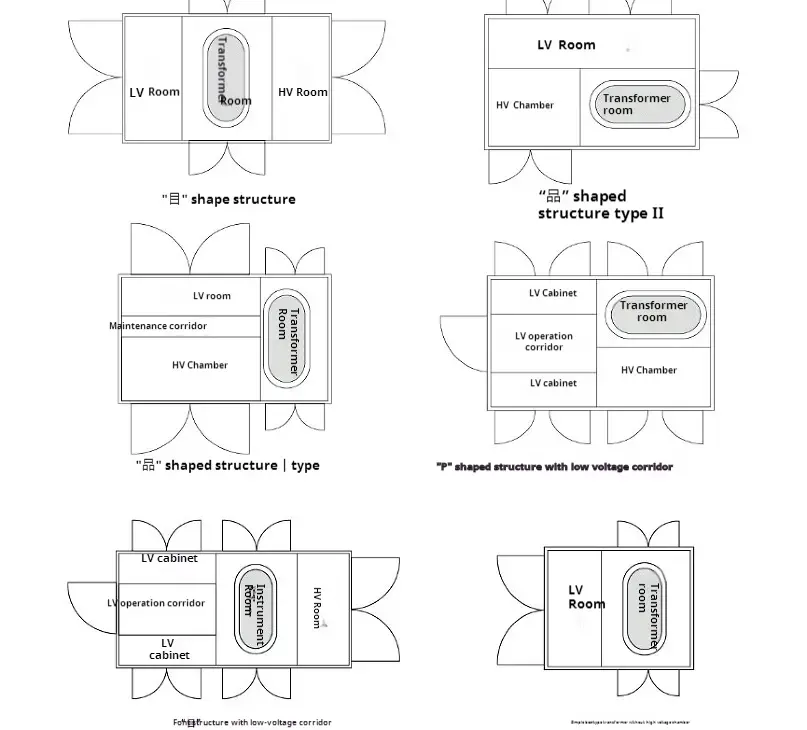

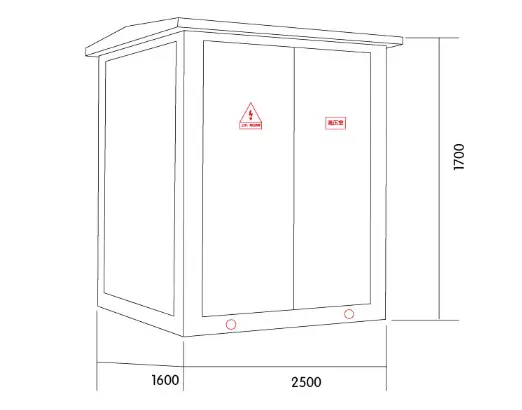

● Diagramma della dimensione di layout

● Perché scegliere Kexr?

◆ Vantaggi del prodotto: la nostra sottostazione in scatola europea miniaturizzata ha molti brevetti e approvate varie certificazioni (ISO9001,3C, ecc.) ， La qualità del prodotto eccellente è la base del nostro punto d'appoggio.

◆ Vantaggi dei prezzi ： Dal punto di vista del cliente, KEXR ritiene che i piccoli profitti ma il turnover rapido possano far sopravvivere le imprese per un tempo più lungo. Pertanto, il prezzo del prodotto di KEXR è inferiore alla media del settore e adotta un elenco di prezzi passo-passo e più acquisti porterà più sconti.

◆ Vantaggi di garanzia della qualità: forniamo una garanzia di 12-24 mesi per la maggior parte dei prodotti KEXR, che supera quello della maggior parte dei nostri coetanei.

◆ Schema di personalizzazione unico: considerando le esigenze individuali dei clienti, possiamo produrre prodotti personalizzati per soddisfare diversi scenari di utilizzo.
