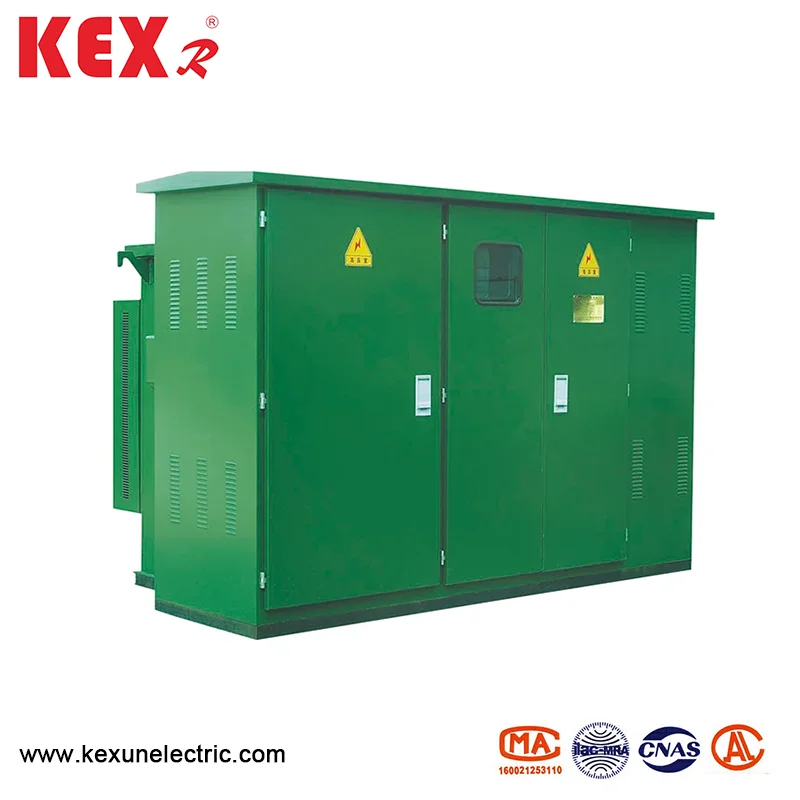

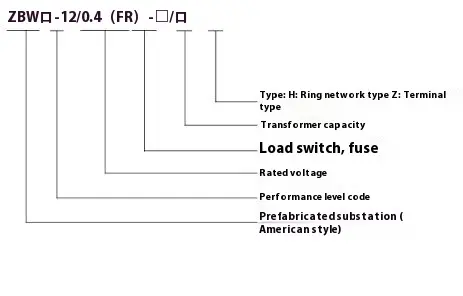

Cabinet di tipo in scatola americana preinstallata

● Vantaggi del prodotto

1. Il cabinet di tipo a scatola americano preinstallato ha una struttura compatta e standard, spazio piccolo, molto meno del tipo europeo con la stessa capacità.

2. Struttura sigillata, isolata, forte sicurezza.

3. Il cabinet di tipo a scatola americano preinstallata adotta trasformatori con bassa perdita, basso rumore, aumento a bassa temperatura, forte capacità di sovraccarico, resistenza a corto circuito e forte resistenza all'impatto assicurano le alte prestazioni del prodotto.

4. Accetta varie soluzioni per soddisfare le esigenze personalizzate dei clienti e gestire diversi scenari di utilizzo.

● Struttura del mobile

◆ Layout complessivo

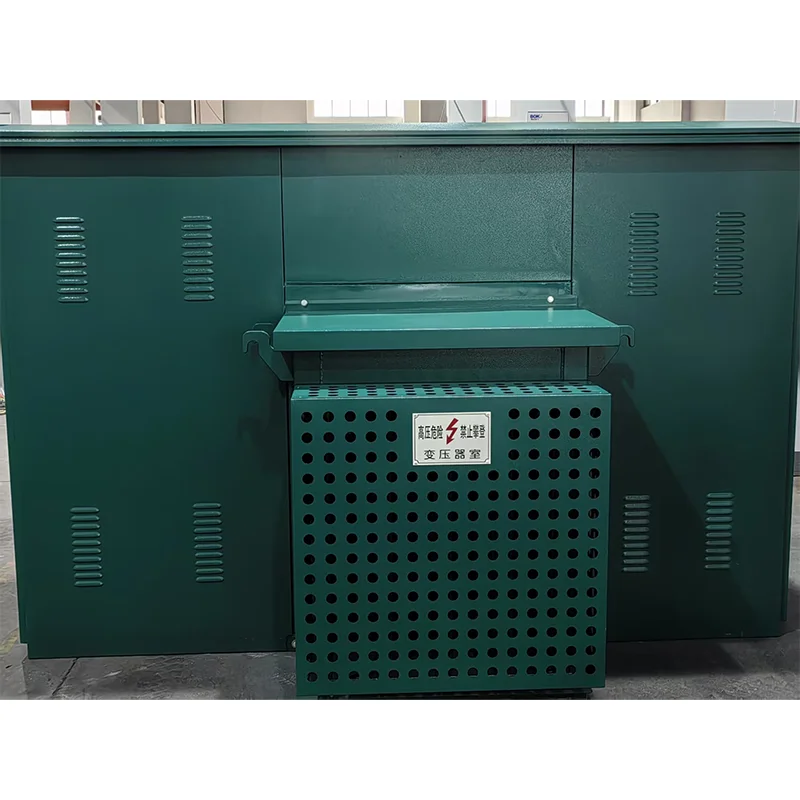

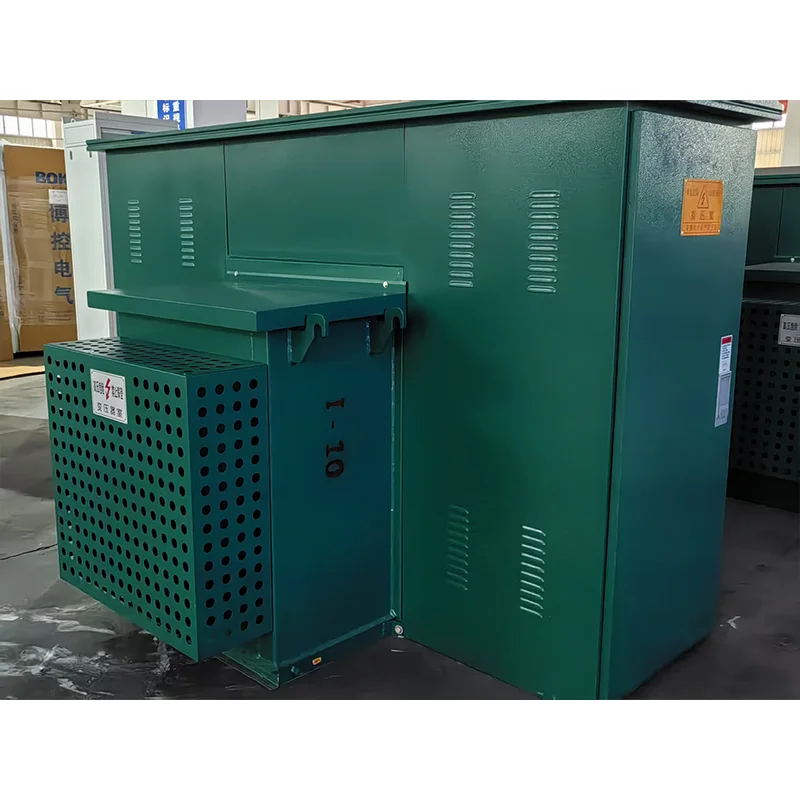

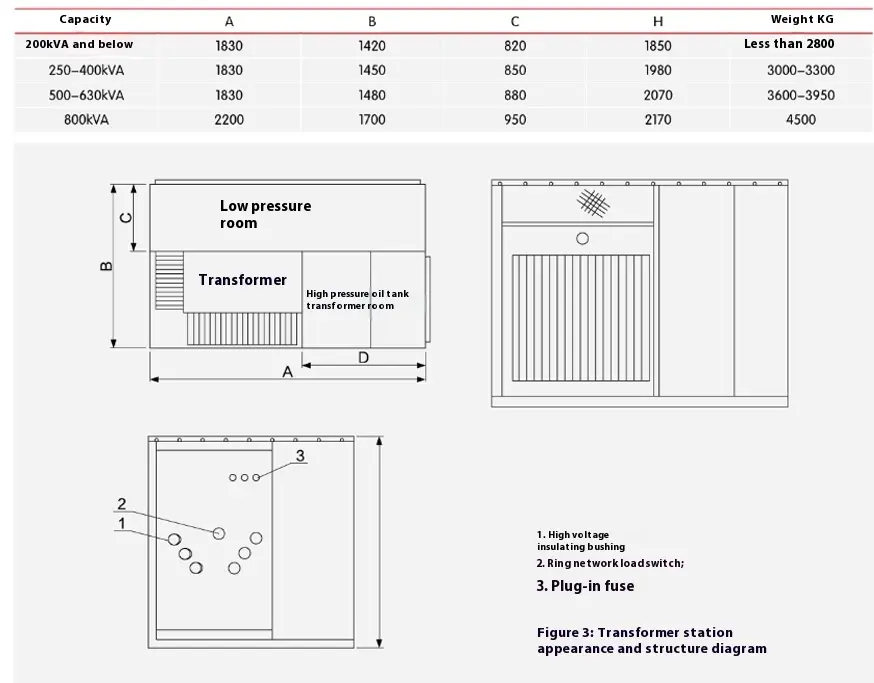

L'aspetto e la struttura del cabinet di tipo a scatola americano preinstallati da 10kV sono mostrati nelle Figure 2 e 3. Il serbatoio dell'olio è diviso in due parti, la parte superiore è il serbatoio dell'olio ad alta pressione e la parte inferiore è il serbatoio dell'olio del trasformatore. Le due parti sono collegate solo elettricamente e l'olio è bloccato. Il diagramma schematico è mostrato nella Figura 1, in cui le linee "i" e "i" sono alimentatori di rete ad anello, i rami "LL" sono rami del trasformatore e "V" è un'uscita a bassa tensione. Il cabinet può essere utilizzato sia nel sistema di alimentazione della rete ad anello che nel sistema terminale e la conversione è molto conveniente. L'alimentazione della linea e del ramo "Lⅲ" viene commutato con l'interruttore di carico della rete ad anello. Allo stesso tempo, il terminale in arrivo del lato ad alta tensione del trasformatore è dotato di fusibili di protezione di backup e fusibili plug-in per proteggere il guasto e il sovraccarico di cortocircuito e la protezione della temperatura del ramo. Allo stesso tempo, possono anche essere installati dispositivi di visualizzazione ad alta tensione e gli arresti di fulmini. L'estremità a bassa tensione del trasformatore viene in uscita dopo aver passato un metro e un interruttore a bassa tensione.

◆ Trasformatore

Il trasformatore con terminatore con olio in tre fasi di tipo S11 American Box American Box adotta il trasformatore immerso di petrolio con bassa perdita, un aumento a bassa temperatura e un basso rumore. La struttura completamente sigillata isola efficacemente l'inquinamento atmosferico e il degrado dell'isolamento causato dall'umidità. Il foglio ondulato del guscio del serbatoio dell'olio ha le funzioni di dissipazione e raffreddamento del calore e riduce efficacemente la pressione interna.

◆ Interruttore di carico del terminale a due stazioni

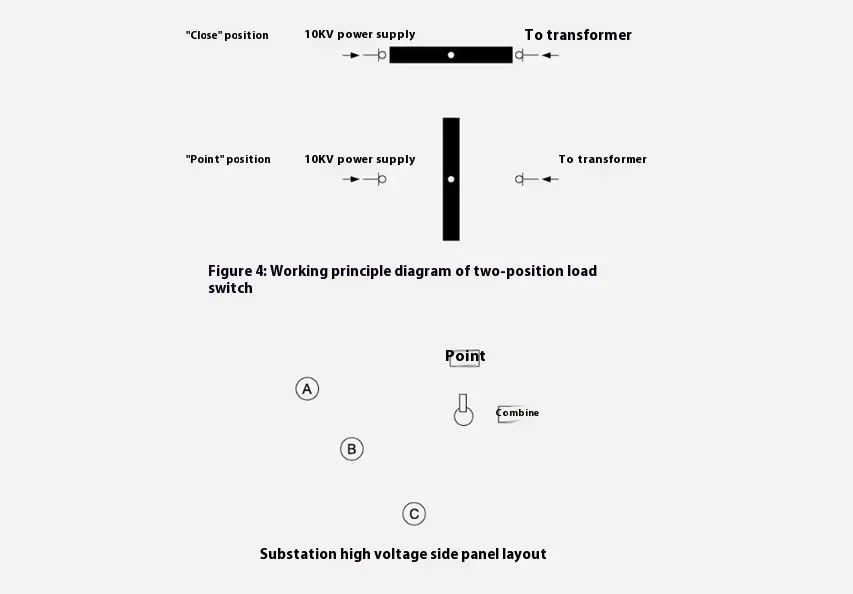

Il suo diagramma strutturale è mostrato nella Figura 4, in cui "I" è collegato al terminale in arrivo ad alta tensione. Durante il funzionamento, l'utente inserisce la speciale maniglia operativa nell'albero rotante dell'interruttore di carico e lo ruota in senso antiorario di 90 gradi e l'interruttore di carico si trasforma in posizione "OFF". L'interruttore di carico del terminale interrompe solo il ramo del trasformatore nella modalità di alimentazione del terminale o funziona quando si sostituisce il nucleo del fusibile plug-in, quindi l'interruttore di carico negativo terminale ha solo due posizioni di spento e acceso e la forza operativa è anche piccola a causa delle sue dimensioni ridotte. Al fine di ridurre l'inquinamento dell'olio nel serbatoio dell'olio, si suggerisce che l'utente spegne l'interruttore a bassa tensione prima di utilizzare l'interruttore di carico per ridurre il carico del lato di pressione.

◆ Fusibile di protezione

Il fusibile di protezione del cabinet di tipo a scatola americano preinstallata è collegato in serie con il fusibile plug-in nel ramo del trasformatore (vedere R1 e R2 nella Figura 2) per formare un fusibile di protezione a tutto raggio. Soffia solo quando c'è un guasto a corto circuito all'interno dell'armadio, quindi la probabilità di soffiare è molto bassa. È installato nel serbatoio dell'olio superiore e il serbatoio dell'olio deve essere aperto se deve essere aggiornato.

◆ Inserisci fusibile tipo

Il suo nucleo di scioglimento ha una doppia sensibilità (temperatura e corrente), cioè si scioglie quando il lato del carico si guasta (sovraccarico o temperatura eccessiva). I fusibili per fusibili e protezione da backup plug-in sono utilizzati in serie, che possono proteggere l'intera gamma da una piccola corrente (più volte in) a una corrente grande (diverse decine di kiloampere) e la corrente di rottura massima è 50KA.

Nota:

1. Tutti elencati nella tabella sono valutazioni di fusibili. Il fusibile di protezione del backup viene soffiato solo quando c'è un guasto a corto circuito all'interno del cabinet di tipo a scatola americano preinstallata.

2. Il trasformatore selezionato è adatto solo alla modalità di connessione di Dyn11.

3. Quando si seleziona il fusibile inserito, si dovrebbe considerare che 3-4 volte la corrente di capacità completa del trasformatore deve essere fusa entro 300 e allo stesso tempo, dovrebbe essere soddisfatto che 12 volte la corrente a piena capacità del trasformatore non debba essere sciolta quando si utilizza 0,1S.

4. Secondo gli standard IEC, il fusibile può funzionare nella gamma politica di -25 ℃ ~+40 ℃. Quando la temperatura dell'olio è superiore a +40 ℃, la corrente nominale del fusibile dovrebbe essere ridotta dell'1% per ogni aumento di 1 ℃.

◆ Tipo di gomito e testa del cavo "T"

Le linee in entrata e in uscita in entrata e in uscita ad alta tensione di tipo a scatola americana preinstallate da 12kV adottano le linee in entrata e in uscita in entrata e in uscita e l'alimentazione ad alta tensione viene condotta dal serbatoio dell'olio da maniche isolanti in fast epossidico. Al fine di facilitare il test della fabbrica e il test di accettazione dell'utente, le maniche isolanti stesse hanno la capacità di resistere alla tensione della frequenza di potenza di 10 kV di resistenza e dell'impulso di fulmini. Prima di installare la testa del cavo, è necessario sapere se l'utente richiede gli arresti di fulmini. Se necessario, una serie di maniche isolanti sulle linee in arrivo e in uscita del loop adotta il tipo a doppio passaggio e l'altro set adotta il tipo di passaggio singolo.

Scegli un gomito o una testa del cavo a forma di T che corrisponde alla sezione del cavo, pulisci le sue superfici interne ed esterne e la superficie della manica isolante con etanolo anidro, applicare un piccolo grasso di silicone a vuoto 7501 sulla superficie della manica e installarlo in base alle specifiche specifiche di installazione dell'area di lavoro del cavo. All'altra estremità del manicotto isolante a doppio passaggio, installa uno speciale arresto di ossido di zinco completamente sigillato allo stesso modo. Vedere le istruzioni per l'installazione della testa del cavo.

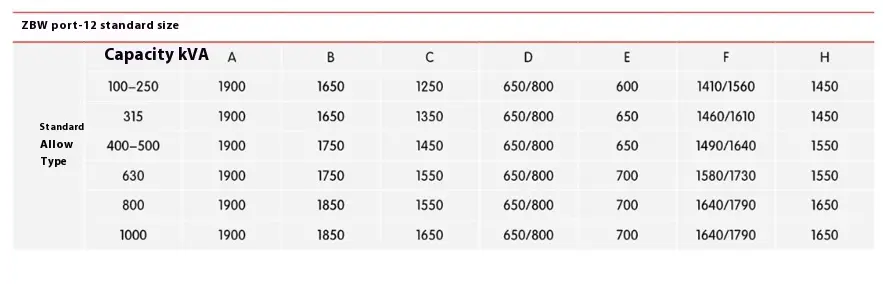

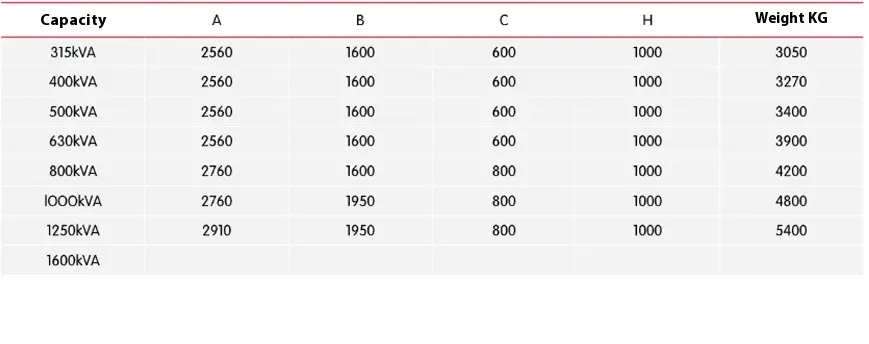

● Dimensioni del cabinet di tipo a scatola americano preinstallato
