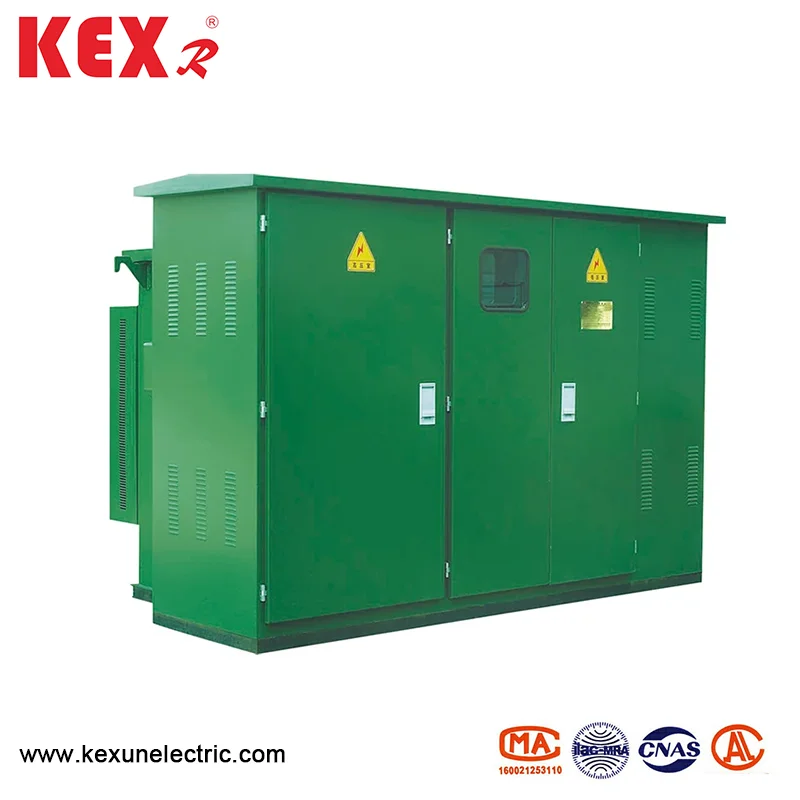

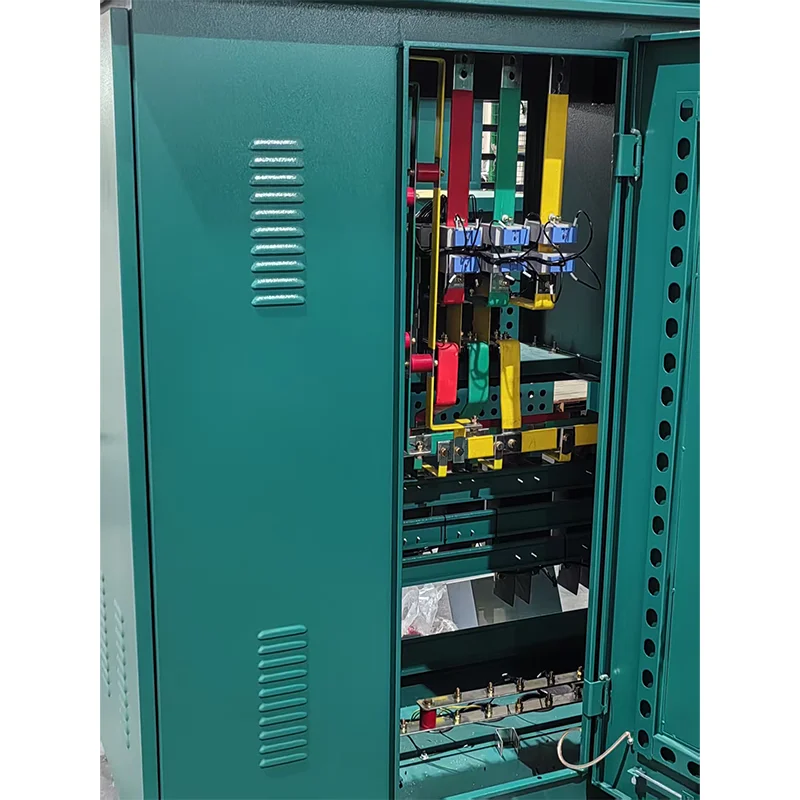

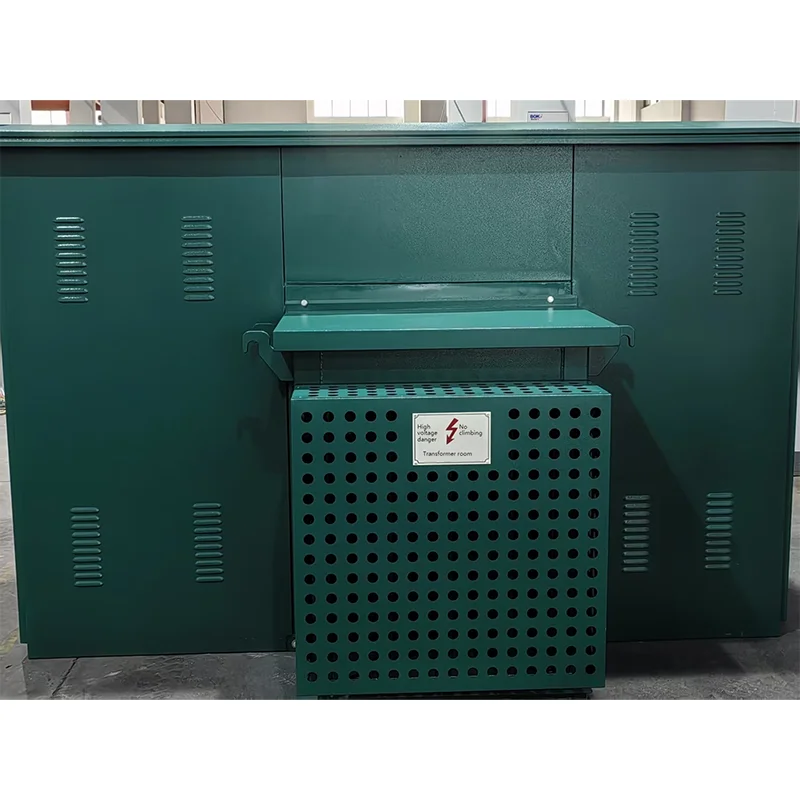

Sottostazione del tipo di scatola americano preinstallata

● Caratteristiche della struttura del prodotto

◆ La sottostazione del tipo di scatola americano preinstallata ZBW-12 ha una struttura compatta e un piccolo volume, che è solo circa 1/3 ~ 1,5 di quello del trasformatore di scatole europee domestiche con la stessa capacità, riducendo così notevolmente lo spazio del pavimento.

◆ La sottostazione adotta una struttura completamente sigillata e completamente isolata, senza distanza di isolamento, e protegge in modo affidabile la sicurezza personale.

◆ Il cablaggio ad alta tensione può essere utilizzato sia per la rete ad anello che per il terminale, con modalità di alimentazione flessibile e alta affidabilità.

◆ Performance del trasformatore eccellente: bassa perdita, basso rumore e aumento di bassa temperatura; Forte capacità di sovraccarico, resistenza allo short circuit e resistenza all'impatto.

◆ Incontra tutti i tipi di requisiti di alimentazione a bassa tensione, che possono essere selezionati in base allo schema o progettati da soli.

● Tabella dei parametri tecnici

● Fusibile

Il lato ad alta tensione della sottostazione del tipo di scatola americano preinstallata è fornito con protezione a gamma completa mediante connessione in serie di fusibili di protezione di backup e fusibili plug-in, che è semplice in linea di principio, economico e affidabile; Il fusibile di protezione del backup è un fusibile per limiti di corrente ad alta tensione immutata con olio con grande capacità di rottura. Solo quando il trasformatore fallisce internamente, il fusibile plug-in è dotato di un fusibile a doppia sensibile, che può fornire una doppia protezione della corrente e della temperatura. Dopo aver soffiato il fusibile a doppia sensibile, il nucleo del fusibile può essere facilmente sostituito in loco.

● Sequenza di struttura e funzionamento

1. Il layout

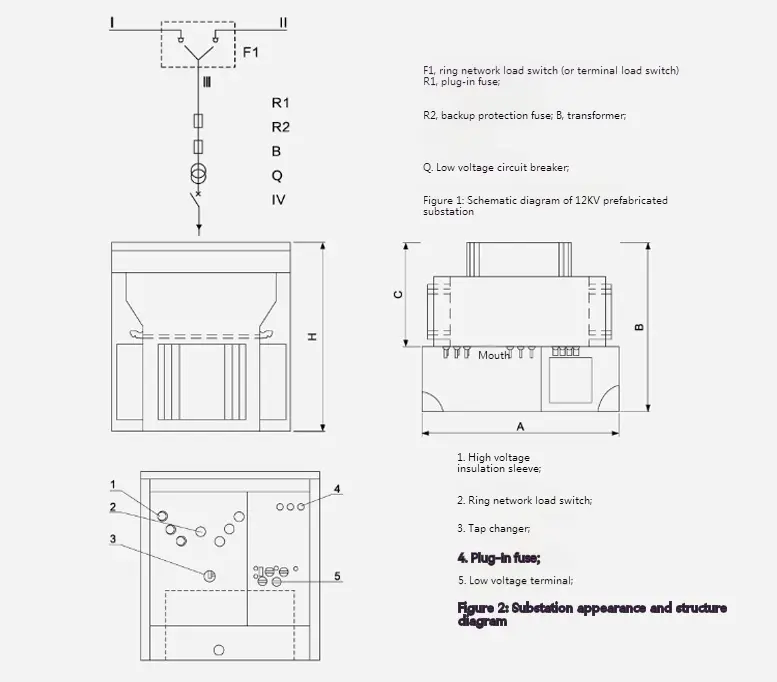

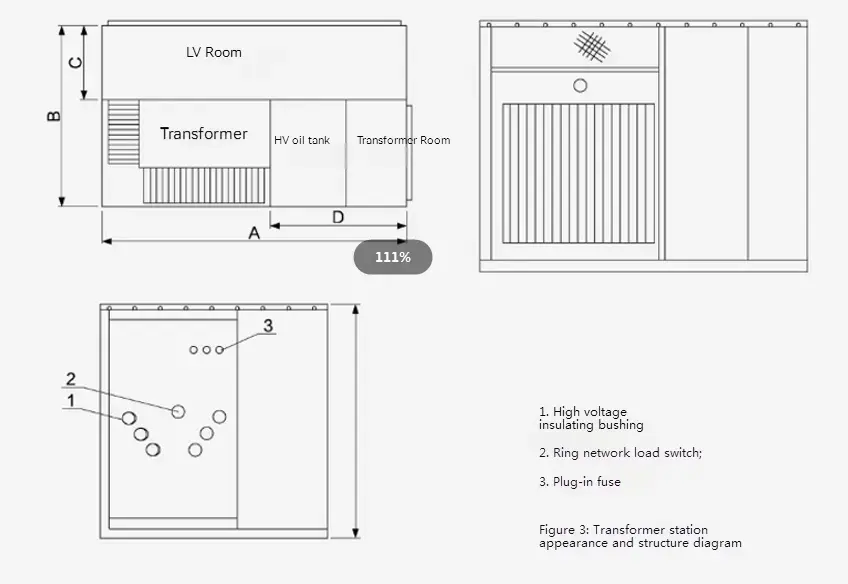

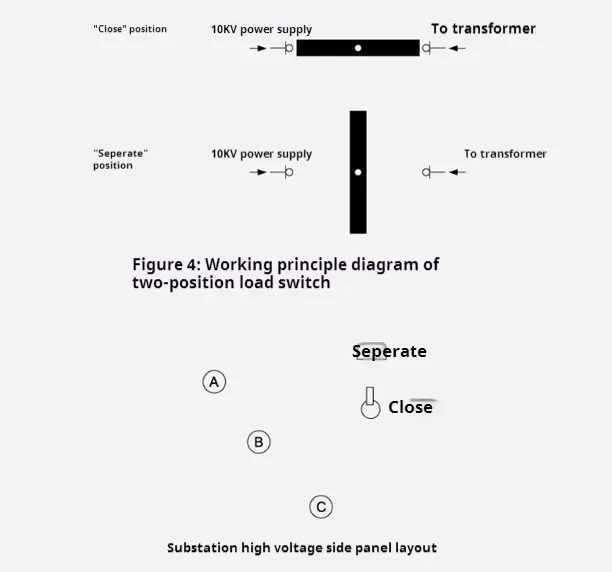

Per la forma e la struttura della sottostazione del tipo di scatola americano preinstallata ZBW-12 da 10kV, vedere la Figura 2 e la Figura 3. Il serbatoio dell'olio è diviso in due parti: la parte superiore è il serbatoio dell'olio ad alta tensione e la parte inferiore è il serbatoio dell'olio del trasformatore. Le due parti sono collegate solo elettricamente, ma l'olio è bloccato. Il diagramma schematico è mostrato nella Figura 1, in cui le linee "i" e "i" sono alimentatori di rete ad anello, i rami "LL" sono rami del trasformatore e "V" è un'uscita a bassa tensione. La sottostazione può essere utilizzata sia nel sistema di alimentazione della rete ad anello che nel sistema terminale e la conversione è molto conveniente. L'alimentazione della linea e del ramo "Lⅲ" viene commutato con l'interruttore di carico della rete ad anello. Allo stesso tempo, il terminale in arrivo del lato ad alta tensione del trasformatore è dotato di fusibili di protezione di backup e fusibili plug-in per proteggere il guasto del cortocircuito e il sovraccarico e la protezione della sovratemperatura del ramo. Allo stesso tempo, possono anche essere installati dispositivi di visualizzazione ad alta tensione e gli arresti di fulmini. L'estremità a bassa tensione del trasformatore viene in uscita dopo aver passato un metro e un interruttore a bassa tensione.

Dimensioni e peso

2. Il trasformatore

La sottostazione del tipo di scatola americano preinstallata KEXR adotta la nuova serie S9 e S11 Transformers allagati in tre fasi olio presentano i vantaggi di bassa perdita di non carico, aumento a bassa temperatura, basso rumore e bassa altezza. La perdita di senza carico e la perdita di carico del trasformatore sono inferiori a quelle del trasformatore S9 originale, raggiungendo attualmente il livello avanzato domestico. Il trasformatore è di struttura completamente sigillata, che isola efficacemente l'inquinamento atmosferico e la degradazione dell'isolamento causate dall'umidità. Un cuscino d'aria di 40-90 mm viene lasciato nella parte superiore del serbatoio dell'olio, che può svolgere il ruolo della dissipazione del calore e del raffreddamento insieme alle corrugazioni del guscio del serbatoio dell'olio e può ridurre efficacemente la pressione interna.

Dimensioni e peso

3. Fusibile di protezione del backup

È collegato in serie con il fusibile plug-in nel ramo del trasformatore (vedere R1 e R2 nella Figura 2) per formare un fusibile di protezione a tutta gamma. Soffia solo quando c'è un guasto a corto circuito all'interno della sottostazione, quindi la probabilità di soffiare è molto bassa. È installato nel serbatoio dell'olio superiore e il serbatoio dell'olio deve essere aperto se deve essere aggiornato.

4. Fusibile plug-in

◆ Il suo nucleo di fusione ha una doppia sensibilità (temperatura e corrente), ovvero si scioglie quando il lato del carico si guasta (sovraccarico o temperatura eccessiva). I fusibili per fusibili e protezione da backup plug-in sono utilizzati in serie, che possono proteggere l'intera gamma da una piccola corrente (più volte in) a una corrente grande (diverse decine di kiloampere) e la corrente di rottura massima è 50KA.

◆ La ragionevole corrispondenza di fusibili di backup e fusibile plug-in influisce direttamente sulle prestazioni dell'intera sottostazione. Vedere la tabella seguente per una parte delle linee guida di selezione dei fusibili nella sottostazione del tipo di scatola americana preinstallata a 10kV per solo riferimento. Nota: non è adatto per altri tipi di sottostazioni.

● Dimensione del contorno della sottostazione del tipo di scatola americano preinstallata
