Perché sempre più clienti scelgono C-GIS?

Cos'è il C-GIS?

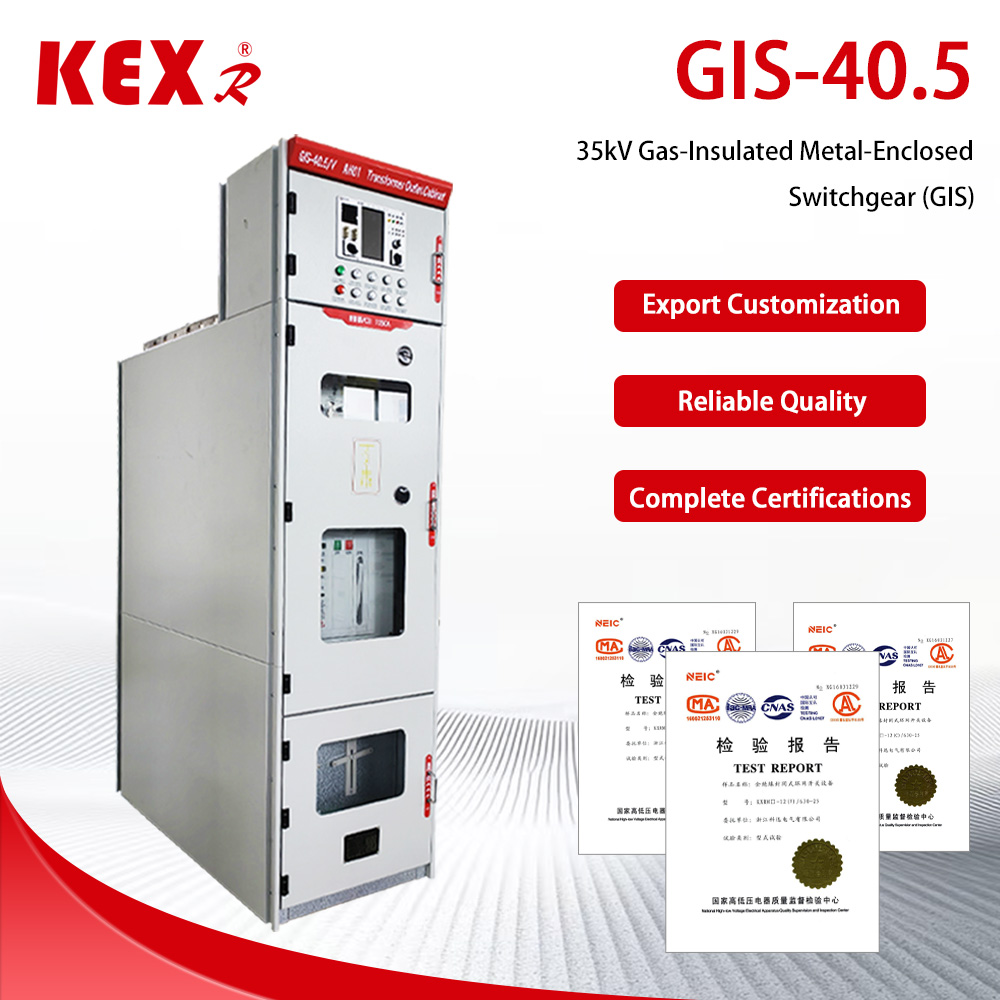

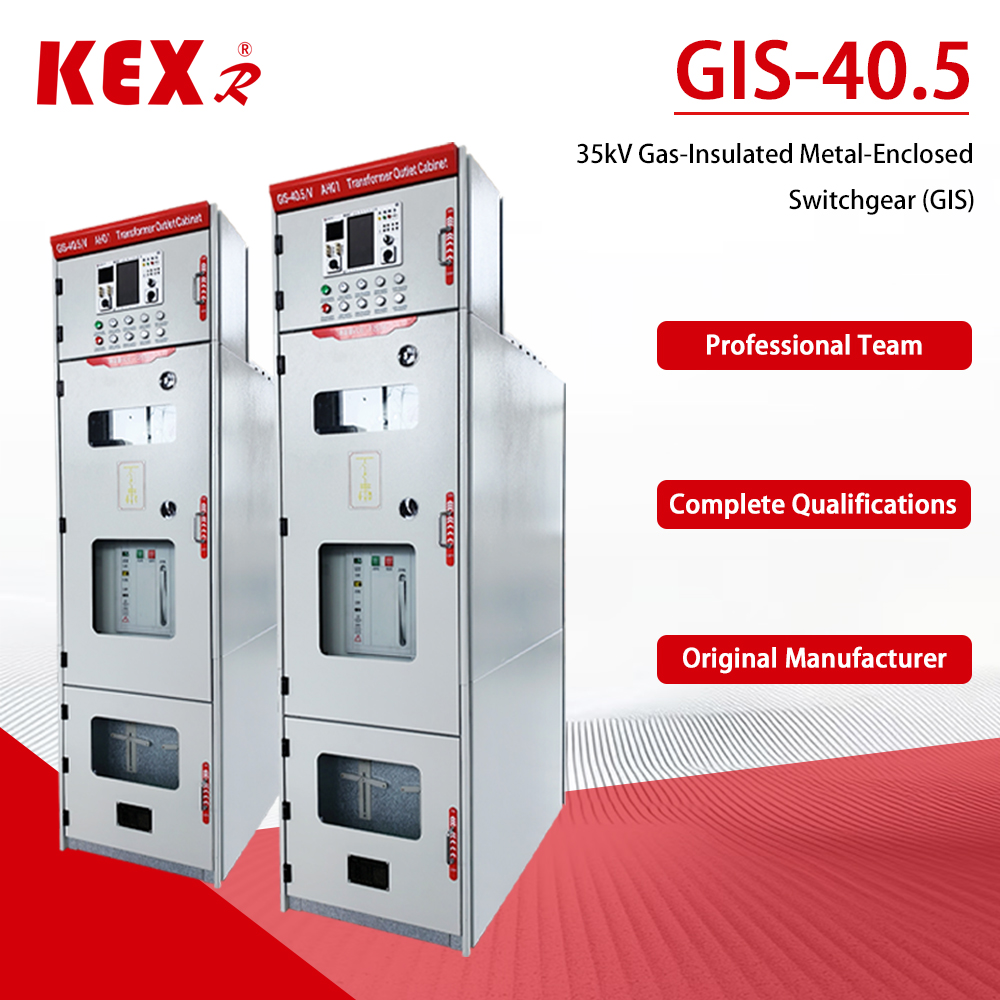

ILArmadio C-GIS da 40,5 kV(comune nei sistemi a 35kV) è un'estensione di successo della tecnologia GIS al campo della media tensione. Il suo concetto di design principale è il seguente:

1. Struttura completamente sigillata: tutte le parti attive ad alta tensione sono sigillate in una cassetta gas stagna saldata da piastre in acciaio inox, completamente isolata dall'ambiente esterno.

2. Isolamento del gas: la scatola del gas è riempita di gas isolante per sostituire l'aria come mezzo isolante. I gas isolanti comuni includono:

3.SF (esafluoruro di zolfo): il mezzo tradizionale tradizionale ha eccellenti prestazioni di isolamento, ma deve affrontare la pressione ambientale a causa del suo elevato effetto serra.

4. Gas di protezione ambientale: Per raggiungere l'obiettivo del "doppio carbonio", il mercato ha iniziato ad adottare aria secca, azoto (N) o nuovi gas di protezione ambientale come alternative per promuovere lo sviluppo verde.

5.Interruttore automatico del vuoto: L'interruttore principale del quadro di solito adotta un interruttore del vuoto per completare la connessione e la disconnessione del circuito.

6.Design modulare: il prodotto è composto da diversi moduli standard (come il modulo interruttore e il modulo bus), che possono essere combinati in modo flessibile sul campo e facilmente espandibili.

Vantaggi principali e scenari applicabili

Rispetto al tradizionale (pannello isolato in aria), C-GIS da 40,5 kV presenta i seguenti notevoli vantaggi, ma deve anche prestare attenzione al suo elevato costo iniziale:

1. Struttura compatta, risparmio di spazio: poiché le prestazioni di isolamento del gas sono di gran lunga migliori dell'aria, le dimensioni dell'armadio sono notevolmente ridotte. Rispetto all'AIS con le stesse specifiche, l'area occupata dal C-GIS può essere ridotta di oltre il 50% o addirittura fino al 76%, il che è particolarmente adatto per sottostazioni urbane con risorse territoriali limitate.

2. Forte adattabilità ambientale, sicurezza e affidabilità: il design completamente sigillato gli consente di resistere ad ambienti difficili come alta quota, umidità, nebbia salina, inquinamento e condensa. Le parti sotto tensione non sono esposte e la sicurezza è elevata. Anche con una pressione relativa pari a zero (perdita di gas), è ancora possibile mantenere un certo livello di isolamento.

3. Fondamentalmente esente da manutenzione, riducendo i costi operativi e di manutenzione: poiché i componenti principali sono isolati dall'ambiente esterno, sono sostanzialmente insensibili alla polvere e all'umidità e raggiungono il livello di base esente da manutenzione.

4.Investimento iniziale più elevato: A causa dell'uso di materiali e processi più sofisticati (come acciaio inossidabile, saldatura robotizzata, rilevamento di perdite di elio, ecc.), il costo di approvvigionamento iniziale di C-GIS è generalmente superiore a quello di AIS.

Con questi vantaggi, C-GIS è ampiamente utilizzato nelle stazioni di aumento pressione per la generazione di nuova energia (fotovoltaica, energia eolica), nella trasformazione della rete di distribuzione urbana, nel trasporto ferroviario, nei grattacieli, nelle imprese industriali e minerarie, nei data center e nelle sottostazioni in ambienti difficili (come alta quota, aree costiere e zone industriali ad alto inquinamento).

Caratteristiche strutturali e di design

Al fine di garantire la sicurezza e l’affidabilità delle apparecchiature durante l’intero ciclo di vita (fino a 30 anni o anche di più),4C-GIS da 0,5 kV ha le seguenti caratteristiche nella progettazione strutturale e nella tecnologia di produzione:

1. Protezione di alto livello: Il livello di protezione dell'airbox raggiunge generalmente IP67, che può resistere all'influenza dell'immersione a breve termine.

2. Processo di saldatura di precisione: la scatola del gas è solitamente realizzata in lamiera di acciaio inossidabile 304 con uno spessore di 3 mm, che viene automaticamente saldata al laser dai robot per garantire la resistenza e la tenuta della saldatura.

3.Rilevamento rigoroso delle perdite: dopo la produzione, per il rilevamento verrà utilizzato un rilevatore di perdite con spettrometro di massa ad elio ad alta precisione per garantire che il tasso di perdita annuale di gas SF sia ≤0,1% e alcuni prodotti di fascia alta possano raggiungere anche ≤0,01%.

4.Integrazione intelligente: Una nuova generazione di armadi GIS intelligenti è dotata di sensori integrati come temperatura, scarica parziale, caratteristiche meccaniche, ecc., che supporta il monitoraggio dello stato in tempo reale, il controllo remoto e l'allarme tempestivo di guasto ed è una parte importante della realizzazione della rete intelligente.
