Tipologie di armadi di rete ad anello

Gli armadi di rete ad anello comuni possono essere suddivisi in quattro categorie in base alla classificazione dei mezzi isolanti.

1. Tipo con isolamento in aria: questo tipo di armadio di rete ad anello utilizza l'aria come mezzo di isolamento principale e gli interruttori di carico installati all'interno includono principalmente il tipo a generazione di gas, il tipo ad aria compressa e il tipo a vuoto. Tra questi, la produzione di gas e quella di aria compressa sono state sostanzialmente eliminate a causa della loro scarsa affidabilità. Attualmente, gli armadi con isolamento in aria più comuni utilizzano interruttori di carico a vuoto, ma a causa delle prestazioni limitate di isolamento dell'aria, il corpo dell'armadio è generalmente di grandi dimensioni.

2.Tipo isolato in gas SF6: questo è il tipo più utilizzato al momento. Utilizza gas SF6 con prestazioni eccellenti come mezzo isolante e di estinzione dell'arco e presenta i vantaggi di volume ridotto, struttura compatta, elevata affidabilità e ridotta manutenzione. L'interruttore di carico SF6 può facilmente realizzare "tre posizioni" (acceso, spento e messo a terra).

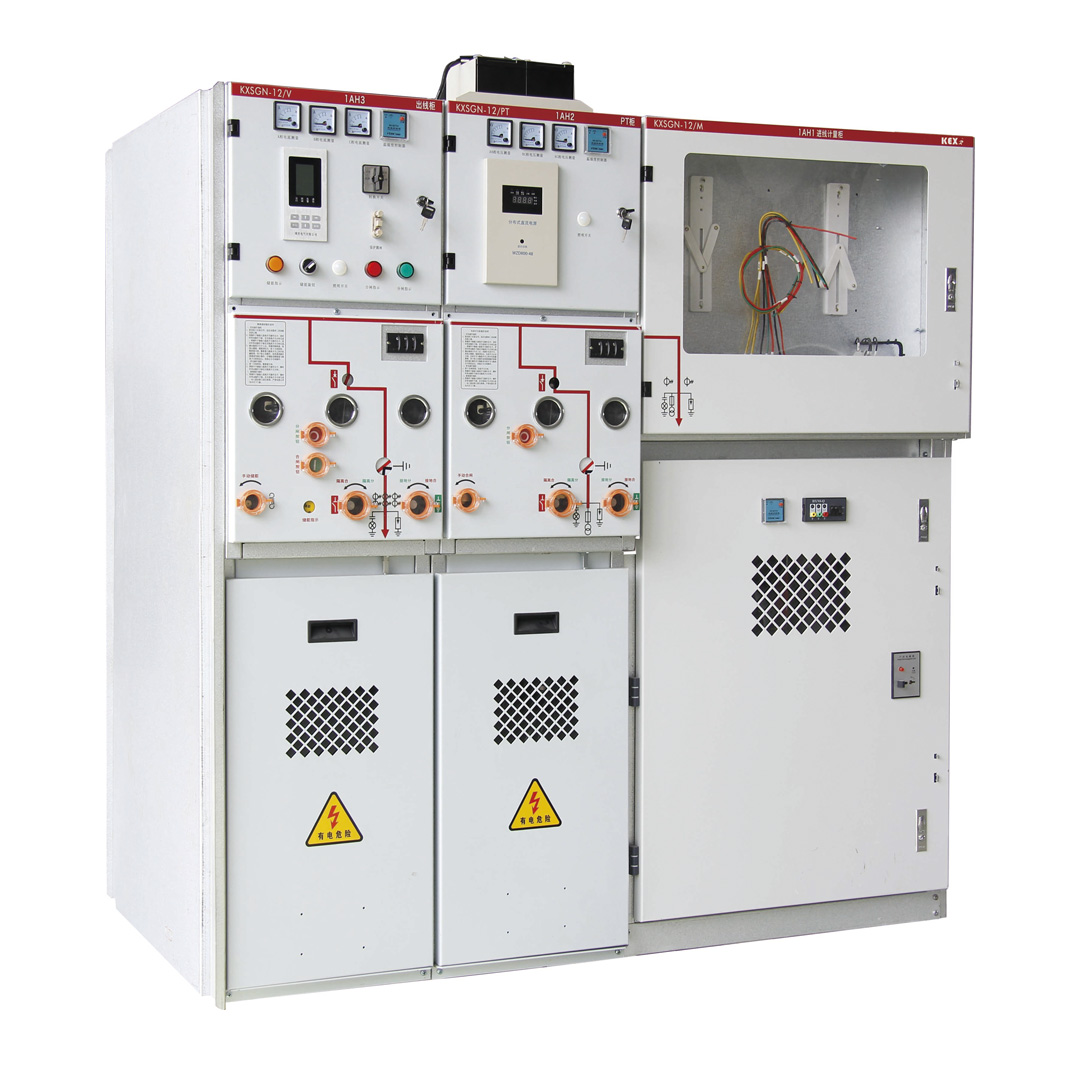

3. Tipo di isolamento solido: questa è una tecnologia relativamente nuova. L'ampolla sottovuoto e i connettori conduttivi sono incapsulati con materiali solidi come resina epossidica, che riduce notevolmente la distanza di isolamento tra le fasi e la terra. Il suo volume può anche essere inferiore a quello dell'armadio SF6 ed evita l'uso del gas serra SF6, che presenta evidenti vantaggi in termini di protezione ambientale e ampie prospettive di sviluppo.

3. Tipo di isolamento del gas di protezione ambientale: per far fronte all'effetto serra dell'SF6, negli ultimi anni l'industria ha iniziato a utilizzare gas di protezione ambientale come azoto e aria secca come mezzi isolanti. Questa è una delle tendenze di sviluppo future.
