Attrezzatura dell'interruttore a cambio di armatura

● Riepilogo

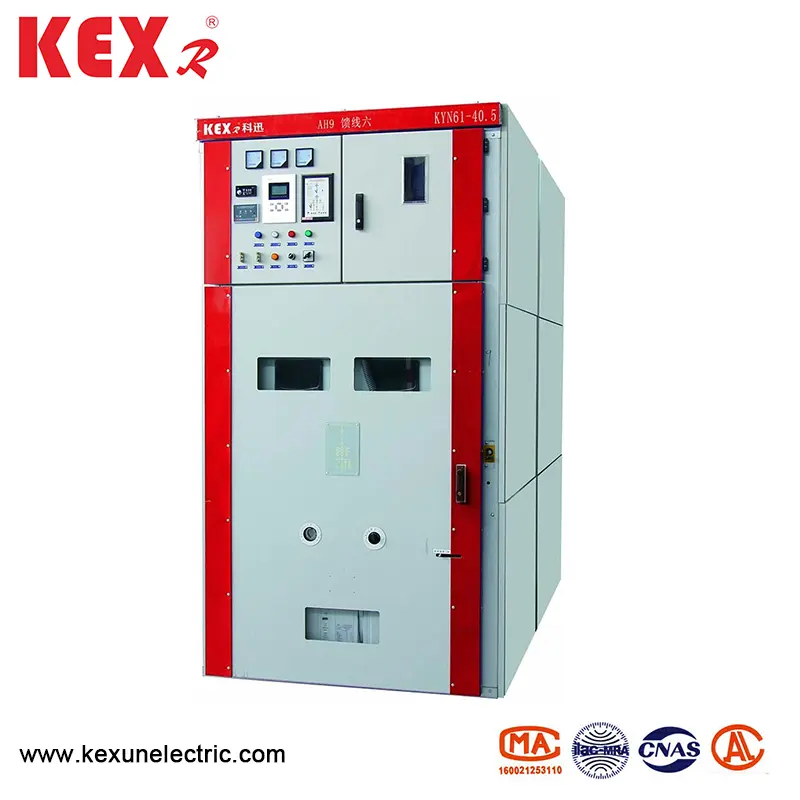

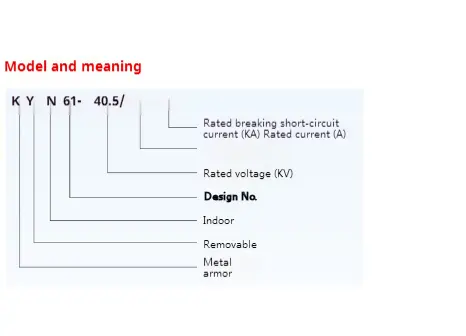

KYN61-40.5 Apparecchiature di interruttore a cambio di armatura (di seguito denominata apparecchiatura) è un dispositivo di distribuzione interno completo con Trifase AC 50Hz e tensione nominale di 40,5 kV. Come centrale elettrica, sottostazione e imprese industriali e minerarie per ricevere e distribuire energia elettrica, può controllare, proteggere e rilevare i circuiti e può anche essere utilizzata in luoghi con operazioni frequenti. Questa apparecchiatura di interruttore è conforme a GB/T11022-1999, GB3906-2006 e DL404-1997.

● Parametri tecnici per ciascun componente di KYN61-40.5 TIPO ATTREZZATURA DI STUSTRO SCADUTI

◆ Switchen Switchgear

◆ Interruttore a vuoto

◆ Macchinari a molla

● Caratteristiche strutturali della apparecchiatura di interruttore a cambio di armatura KYN61-40.5

L'apparecchiatura di interruttore è progettata in base allo standard di attrezzatura chiusa in metallo corazzato in GB3906-1991 e IEC298. L'intera attrezzatura è costituita da due parti: l'attrezzatura e la parte disegnabile (cardiaca). La struttura dell'attrezzatura è assemblata e combinata con bulloni. L'interno dell'attrezzatura a interruttore è diviso in sala da interruttore a circuito, sala autobus principale, sala cavo e sala degli strumenti di relè per partizione in metallo. Il livello di protezione della shell raggiunge IP3X e il livello di protezione tra i compartimenti è IP2X e tutti i membri strutturali metallici sono messi in guardia in modo affidabile. Ogni compartimento del sistema di loop principale ha un canale di rilascio di pressione per scarico indipendente.

◆ Shell e partizione

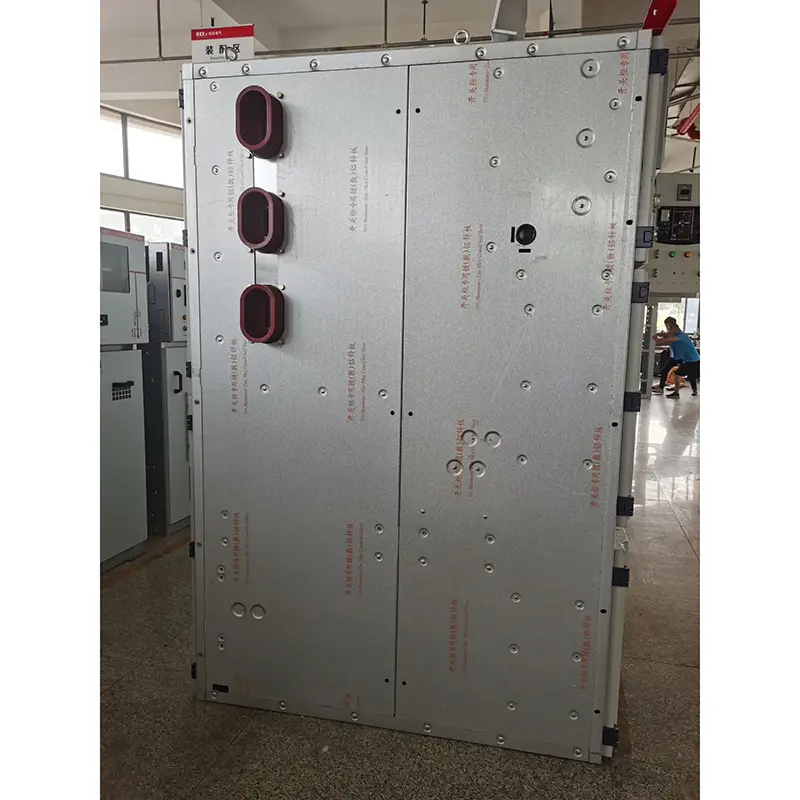

Il guscio e la divisione dell'attrezzatura dell'interruttore a cambio di armatura sono imbullonati da una piastra in acciaio rotta a freddo dopo essere state elaborate e piegate da macchine utensili a CNC. Pertanto, l'attrezzatura assemblata può garantire l'uniformità delle dimensioni strutturali. L'attrezzatura dell'interruttore a cambio di armatura è divisa nella sala degli interruttori di circuito, nella sala degli autobus principali, nella sala cavo e nella sala strumenti di relè e ogni parte è separata dalla divisione metallica a terra.

◆ Handcart

La cardiaca può essere suddivisa in una cardiaca a portata di interruttore, carina del trasformatore di tensione, carina di misurazione, carnager di isolamento, ecc. Tutti i tipi di cartoni da mano hanno la stessa forma e dimensione e le calpese con lo stesso scopo sono intercambiabili. La cardiaca ha una posizione di test/isolamento e una posizione di lavoro nell'apparecchiatura e ogni posizione è dotata di un dispositivo di interblocco per garantire che il carrello non possa muoversi casualmente quando si trova nelle due posizioni sopra.

◆ Compartimento interruttore a circuito

Una traccia specifica è installata nel compartimento dell'interruttore a circuito per la muoversi di Handcart. Quando l'interruttore si sposta tra la posizione di prova e la posizione di lavoro, la valvola di isolamento si apre o si chiude automaticamente, il che garantisce che il personale non tocchi il corpo carico. La carriera può essere gestita con la porta dell'attrezzatura chiusa e la posizione della carriera nell'apparecchiatura può essere vista attraverso la finestra di osservazione e, allo stesso tempo, si possono vedere qualsiasi segno funzionale sulla carriera.

◆ Compartimento bus

Il bus principale conduce da un'equipaggiamento da cambio rivestito di armature a un'altra ed è fissata da piccoli autobus di ramo e scatole di contatto statiche ed è fissato dalle maniche del bus quando si attraversano le piastre laterali delle apparecchiature adiacenti. Tutti gli autobus adottano l'isolamento composito.

◆ Scomparto via cavo

Pt, interruttore di terra, arresto di fulmini e più cavi possono essere installati nella stanza del cavo.

◆ Room di relè

La scheda interna e il pannello di relè possono essere dotati di componenti secondari come componenti di controllo e protezione, strumenti di misurazione e visualizzazione e indicatori di monitoraggio in tempo reale.

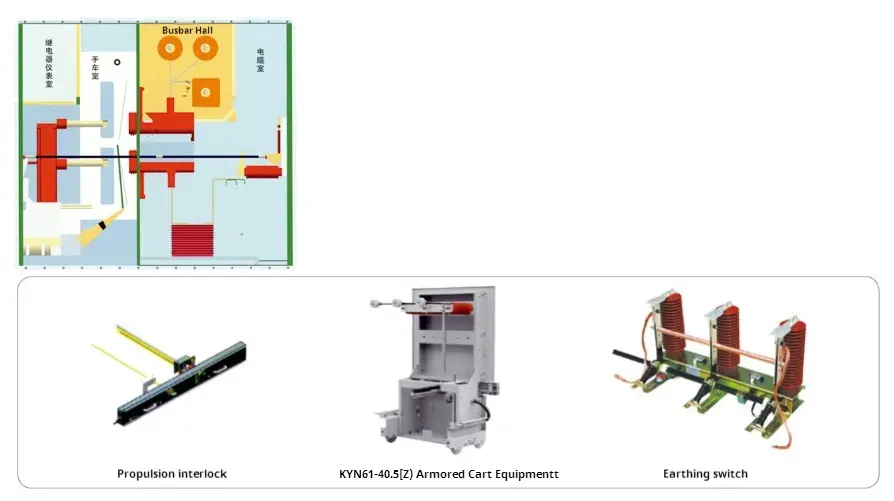

◆ Dispositivo di interblocco

L'apparecchiatura di interruttore a spostamento rivestito di armature ha un dispositivo di interblocco affidabile, che garantisce efficacemente la sicurezza di operatori e attrezzature;

Quando l'interruttore di messa a terra si trova in posizione OFF, la carriera può spostarsi solo dalla posizione di test/isolamento alla posizione di lavoro; E la porta sul retro non può essere aperta, impedendo così l'entrata errata nell'intervallo elettrificato. Quando la carriera viene completamente estratta dall'apparecchiatura o quando la carriera è in posizione di prova/isolamento nell'apparecchiatura e l'interruttore di messa a terra è intrecciato e sbloccato, l'interruttore di terra può essere chiuso. Quando il cartello è in posizione di lavoro, l'interruttore di terra non può essere chiuso. Impedisce che l'interruttore di messa a terra venga acceso per errore e impedisce alla carina di spostarsi in posizione di lavoro quando l'interruttore di terra si trova in posizione chiusa. Solo quando la carnage di interruttore di circuito si trova nella posizione di test/isolamento o nella posizione di lavoro può essere utilizzato l'interruttore; Inoltre, dopo la chiusura dell'interruttore, la carriera non può muoversi, il che impedisce al carico in tensione di spingere e tirare per errore l'interruttore. L'interblocco elettrico può essere installato tra le apparecchiature.

◆ Dispositivo di messa a terra

Nella stanza dei cavi, c'è una barra del bus di terra 6 × 50mm2, che può passare attraverso le attrezzature adiacenti e stabilire un buon contatto con le attrezzature.

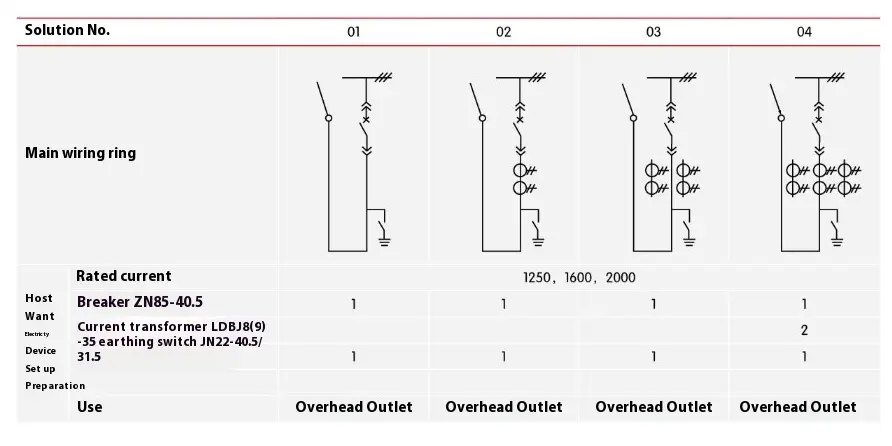

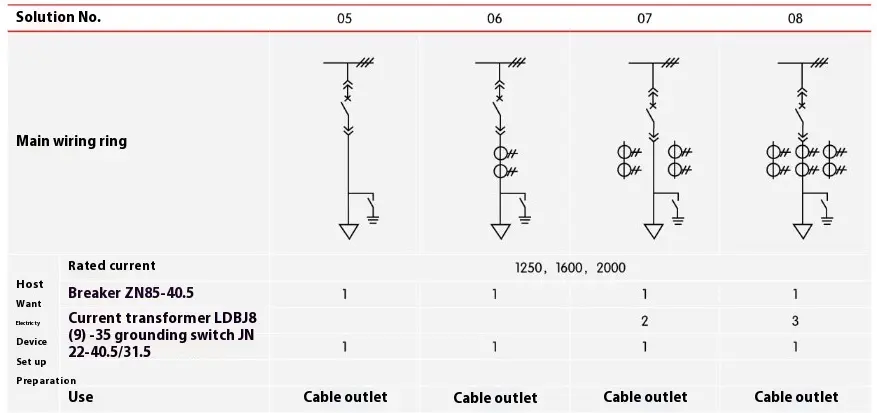

● Schema di cablaggio principale

Esistono 27 schemi di cablaggio primari tipici comunemente usati per le apparecchiature di interruttore a spostamento rivestito di armature, che possono soddisfare le esigenze delle linee in entrata e in uscita degli utenti, le linee in entrata e in uscita, la comunicazione e la misurazione, la protezione, ecc. Se ci sono altri programmi diversi dagli schemi esistenti, si prega di consultare il produttore.

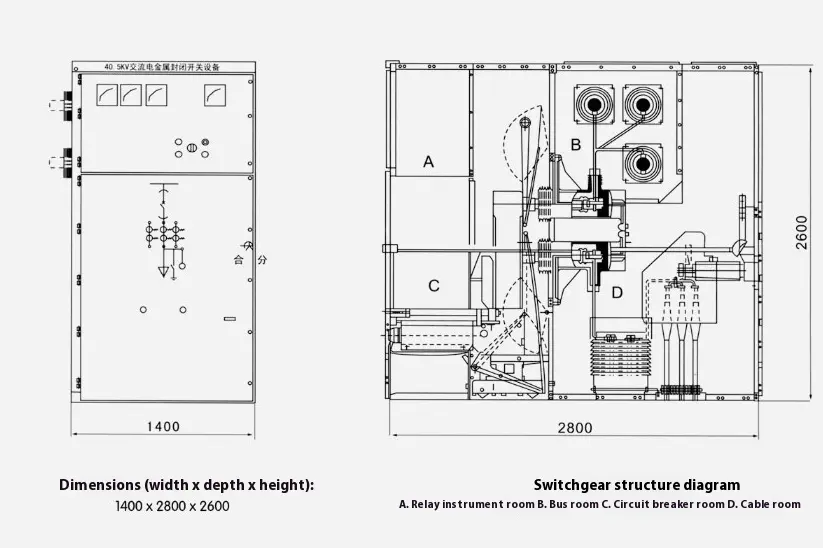

● Dimensioni strutturali e diagramma schematico dell'attrezzatura dell'interruttore a cambio di armatura
