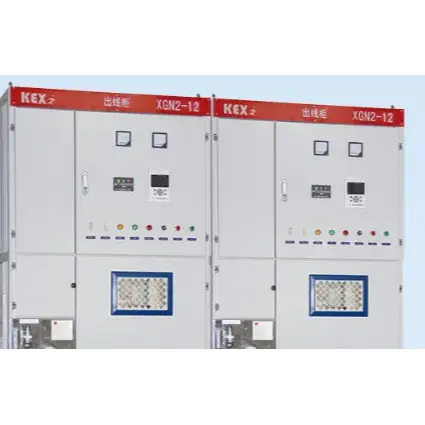

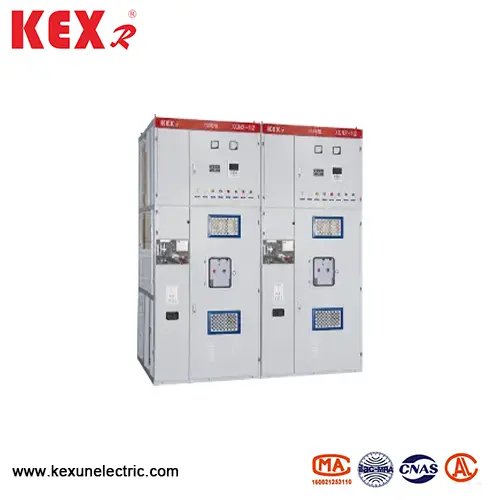

Attrezzatura a interruttore chiuso in metallo fisso di tipo scatola

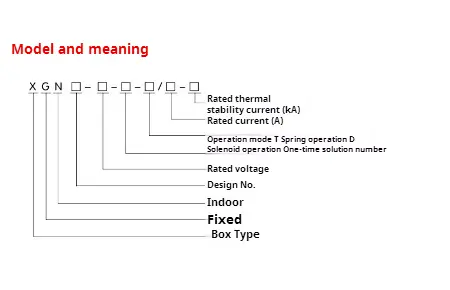

● Significato del modello

● Parametri principalmente tecnici della scatola XGN2-12 Apparecchiatura di interruttore chiuso fisso in metallo fisso

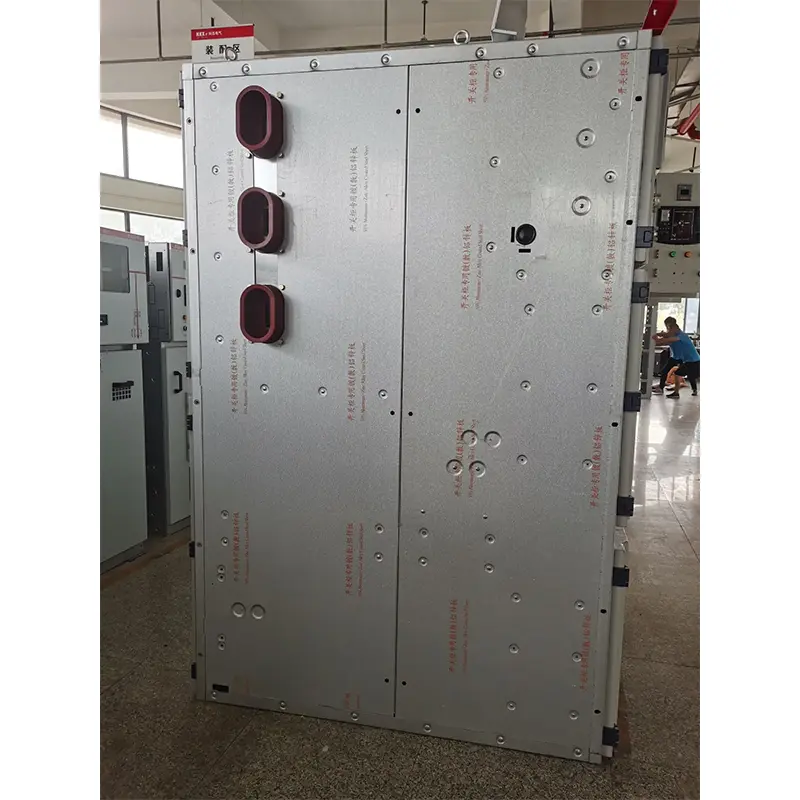

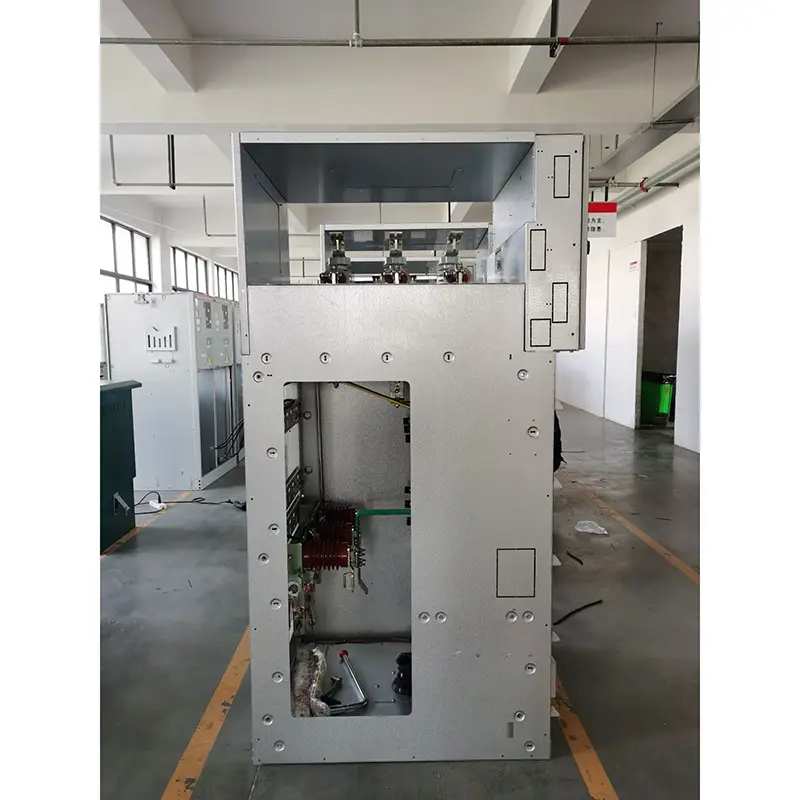

◆ Struttura

Questa apparecchiatura a interruttore a metallo fisso di tipo XGN2-12 è una struttura in metallo chiuso e il telaio dell'attrezzatura è saldato da acciaio angolare. L'attrezzatura è divisa in una sala da interruttore, una stanza degli autobus, una sala via cavo e una sala da relè per piastre di acciaio e il funzionamento dei componenti principali nell'attrezzatura può essere osservato attraverso la finestra di osservazione e la lampada di illuminazione sulla facciata. Al fine di migliorare le prestazioni tecniche dell'apparecchiatura, sono stati riprogettati i componenti principali (come interruttori e disconnettori rotanti). Secondo il layout della scatola XGN2-12 TIPI FORZA INTERRUTTURA CHIUSO FIZIO, i relè possono essere installati nella stanza del relè, relè di segnale, indicando strumenti, le luci del segnale possono essere installate sulla porta e la sala di installazione e operazione dell'interruttore di trasferimento, con la stanza degli autobus sul retro e la stanza del cavo nella parte inferiore, in modo che gli utenti possano connettere i fili conveniente. La parte anteriore è la sala degli interruttori, che è conveniente per la manutenzione delle attrezzature. Fare riferimento alla Figura 1 e alla Figura 2 e al manuale del prodotto per il meccanismo interno dell'apparecchiatura.

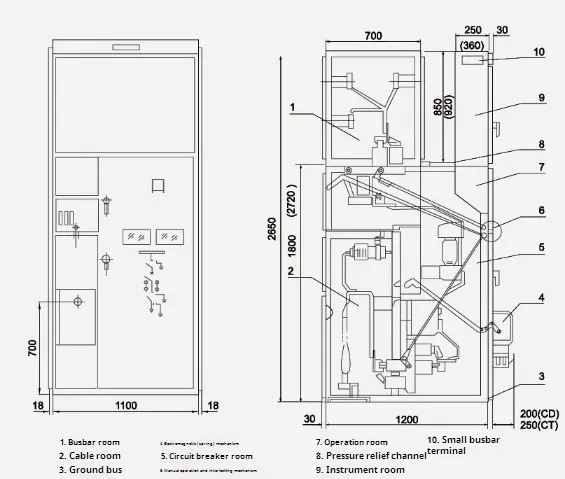

● XGN □ -12/07D Disegno del contorno

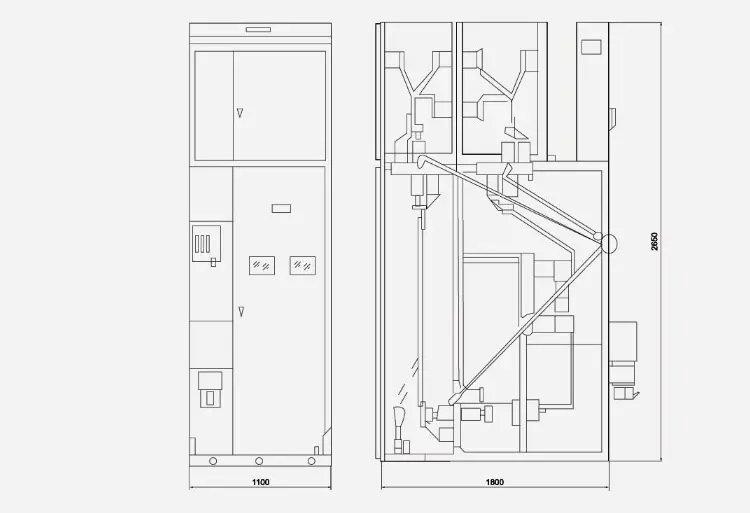

● XGN □ -12 (uscita del cavo di bypass) Disegno del contorno

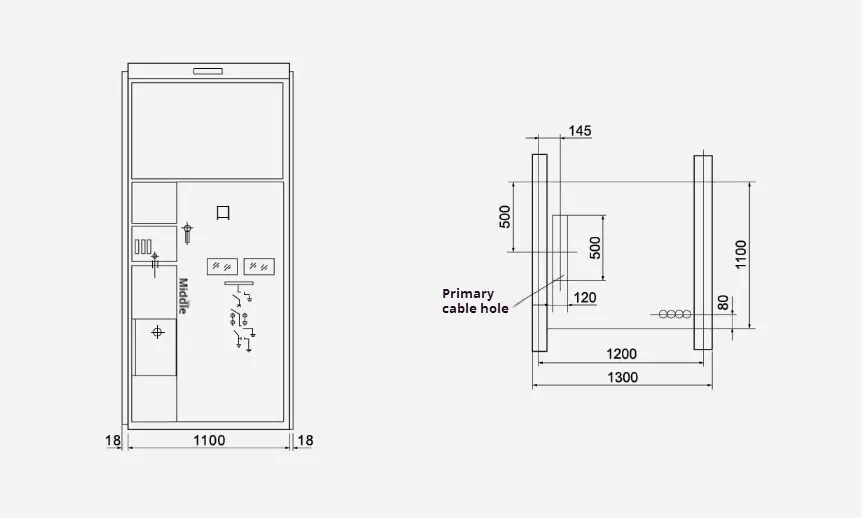

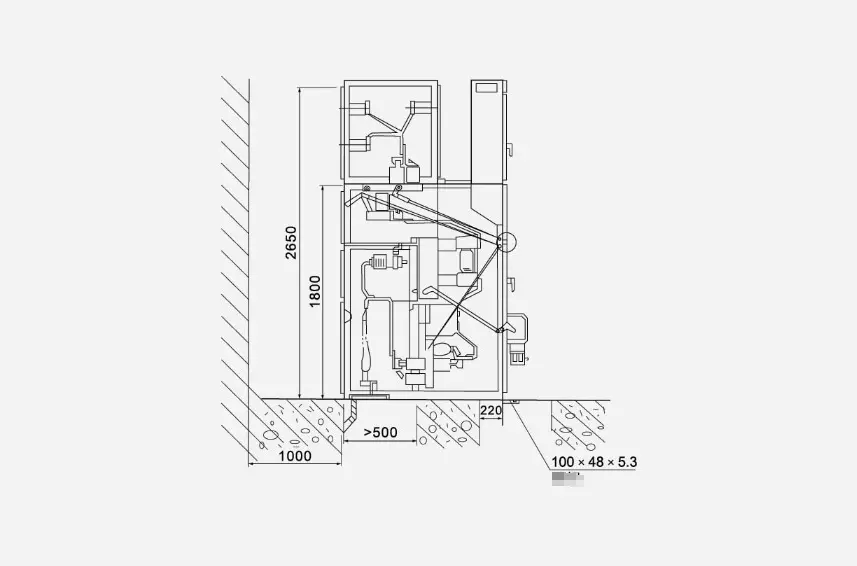

● Disegno di installazione della dimensione generale
