Attrezzatura per interruttore chiuso in metallo a scendere di armature

● Area di applicazione

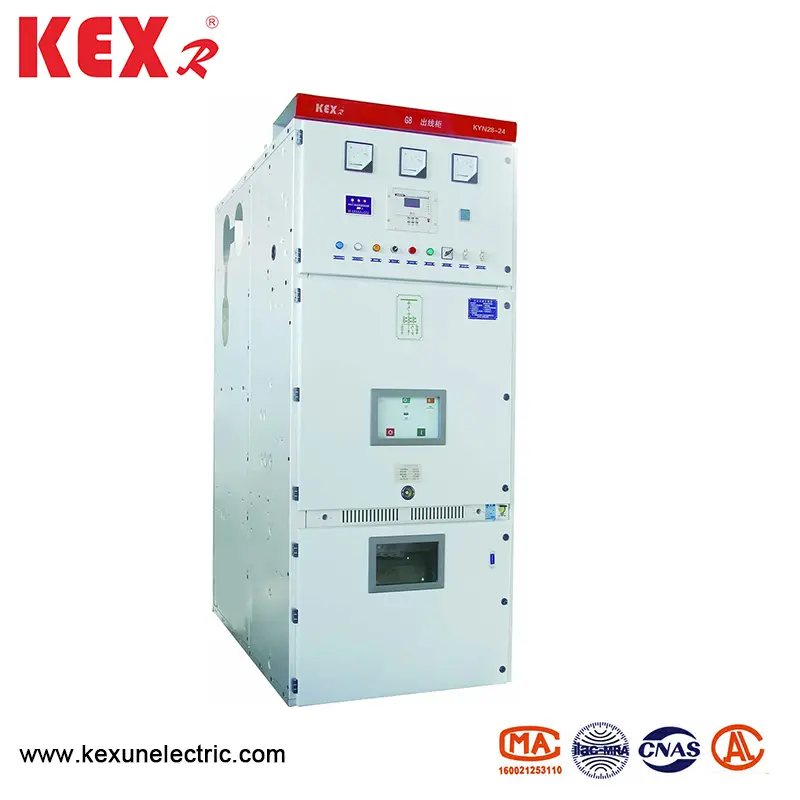

L'attrezzatura a interruttore chiusa in metallo a scambiatura di armature di tipo Kyn28-24 (di seguito indicate come attrezzatura a interruttore) è adatta per il sistema di alimentazione trifase interno 50/60Hz con tensione nominale di 24kV e di protezione elettrica e di protezione industriale e di monitoraggio. L'attrezzatura dell'interruttore KYN28-24 ha varie funzioni per impedire la miscelazione, tra cui impedire che la carriera si muova con il carico, impedendo all'interruttore di messa a terra di chiudere l'interruttore, impedendo l'interruttore di messa a terra di chiudere l'elettricità e impedendo che entrasse nel vano vivo per errore. L'attrezzatura per interruttore chiuso in metallo a cambio di armatura di tipo Kyn28-24 è dotata di una carnague per interruttore a aspirapolvere AC ad alta tensione VS1-24 con interruttore a portata di aspirapolvere. Il circuito secondario delle apparecchiature di interruttore è dotato di componenti avanzati e di protezione di controllo e protezione; Il bus adotta materiale isolante ridotto al calore o mezzi isolanti rivestiti con epossidico, ottimizza la forma dell'elettrodo e il corpo dell'armadio è compatto nella struttura. È un'attrezzatura di distribuzione dell'energia con tecnologia avanzata, prestazioni stabili, struttura ragionevole, uso conveniente, sicurezza e affidabilità.

● Standard di produzione del prodotto

L'attrezzatura per interruttore chiuso in metallo a cambio di armatura di tipo Kyn28-24 si ripercuote sotto gli standard:

◆ Coordinamento dell'isolamento di GB 311.1 Attrezzatura di trasmissione e trasformazione di potenza ad alta tensione

◆ GB1984 Interruttore AC ad alta tensione

◆ GB39063.6KV ~ 40.5kV AC ACTRUTTURA IMPIALE CLEATO E DI CONTROLLO

◆ GB/T11022 Requisiti tecnici comuni degli standard per quadri ad alta tensione e controllo di controllo. ◆ Requisiti tecnici comuni dello standard IEC 60694 per quadri ad alta tensione e controllo di controllo. ◆ IEC 62271-200: 2003 Switchgear e Controlgear Parte 200: Tensione nominale 1kV sopra 52kV e sotto il metallo AC chiusura e apparecchiature di controllo.

● Parametro tecnico

● Struttura e principio di lavoro

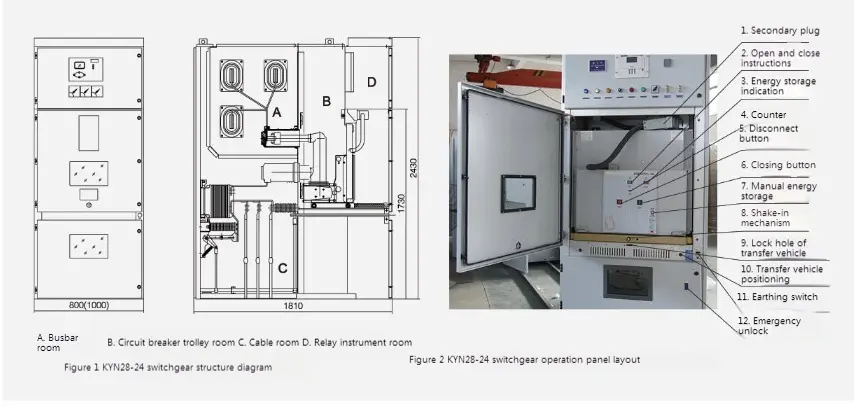

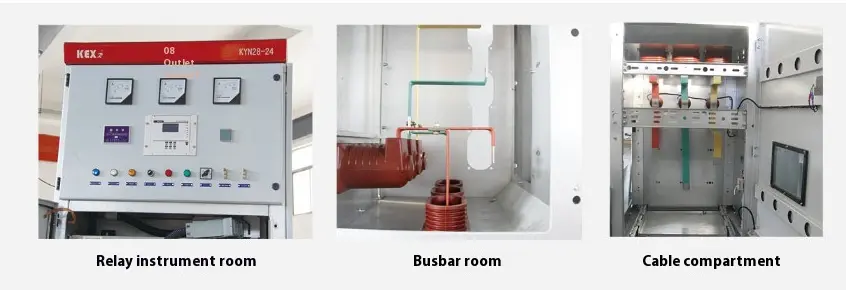

L'attrezzatura a interruttore chiuso in metallo a cambio di armatura di tipo Kyn28-24 è costituita da un mobile e parti rimovibili (comunemente note come cardant). L'armadio è diviso in diversi scomparti funzionali da partizioni metalliche, come camera degli autobus, sala da interruttore, sala via cavo e sala degli strumenti di relè. Le parti rimovibili del quadro possono essere equipaggiate con carnager per l'interruttore a vuoto, cardiaca del trasformatore di tensione, cardiaca ad arretrate Lightning, cardiaca di isolamento e calotta a mano.

● Caratteristiche strutturali principali

I quadri possono essere disposti back-to-back o installati contro il muro, che non solo migliora la sicurezza e la flessibilità dei quadri, ma riduce anche lo spazio del pavimento.

◆ La shell

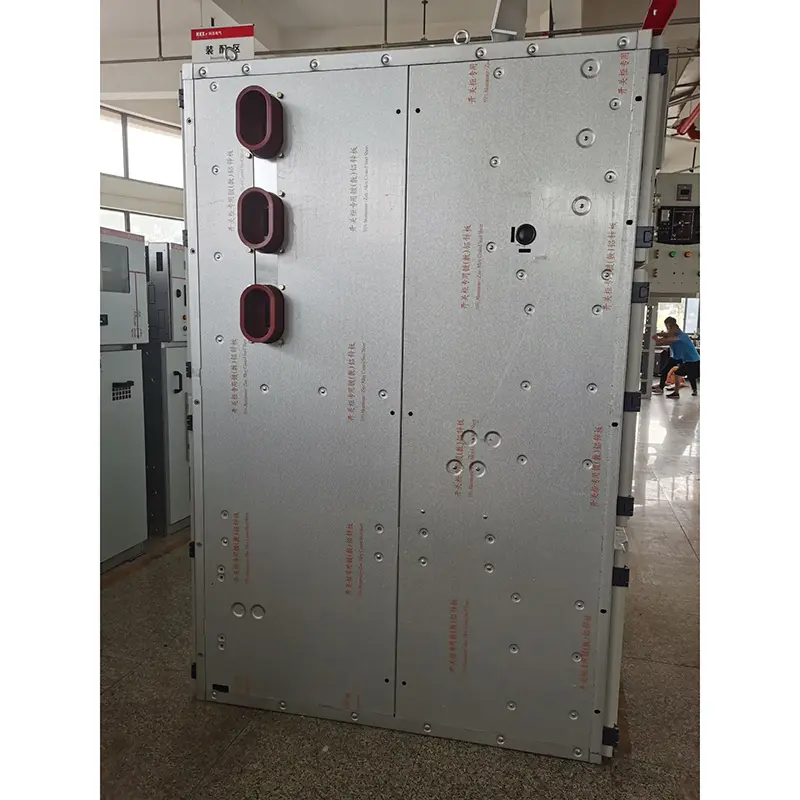

Il guscio di attrezzatura a interruttore chiuso in metallo a cambio di armatura di tipo Kyn28-24 è realizzata in piastra in acciaio rivestita in alluminio-zinco importato, che viene elaborata mediante macchina utensile a CNC e realizzata da più processi di piegatura. L'intero armadio ha un'elevata precisione e una forte resistenza alla corrosione e resistenza all'ossidazione e, a causa dell'adozione di tecnologie di piegatura multipla, il mobile è più leggero in peso complessivo, più alto nella resistenza meccanica e nell'aspetto bello rispetto ad altri armadi di attrezzature simili. Il gabinetto adotta una struttura assemblata, che è collegata da un dado di salice e un bullone ad alta resistenza, in modo che il ciclo di elaborazione e produzione sia ridotto, le parti sono universali, lo spazio del pavimento è piccolo e l'organizzazione di produzione è conveniente.

◆ La carina

Lo scheletro a mano è realizzato con una piastra in acciaio sottile e assemblato mediante macchina utensile CNC. La cardiaca e l'armadio hanno una precisione ad alta corrispondenza e l'interblocco meccanico è sicuro, affidabile e flessibile. La cardiaca può essere suddivisa in una cardiaca a portata di interruttore, a mano del trasformatore di tensione, a mano di misurazione a mano, a mano di isolamento, ecc. I carinari con le stesse specifiche possono essere liberamente scambiati. La cardiaca ha una posizione di disconnessione/test e una posizione di lavoro nel cabinet e ogni posizione ha un dispositivo di posizionamento. Per garantire un interblocco affidabile. Tutti i tipi di carrelli vengono spinti e ritirati da bielle, che sono chiare e flessibili per funzionare e adatti al personale in servizio. Quando la carina deve essere rimossa dal mobile, può essere comodamente eliminato con uno speciale camion di trasferimento per varie ispezioni e manutenzione. Quando l'auto di corsa a mano manuale viene trasportata nella stanza dell'interruttore dello intervento del mobile, può essere bloccata in modo affidabile in posizione OFF/Test e la luce dell'indicatore di posizione dell'armadio mostra la sua posizione. Solo dopo che il carnello è completamente bloccato, il meccanismo di propulsione a vite di piombo può essere scosso per spingere la carriera nella posizione di lavoro. Quando il carnoso raggiunge la posizione di lavoro, la forza operativa della maniglia di propulsione aumenta improvvisamente e non può essere ruotata e la luce dell'indicatore di posizione corrispondente mostra la sua posizione. L'interblocco meccanico di Handcart può garantire in modo affidabile che l'interruttore possa essere chiuso solo quando la cardiaca è in posizione di lavoro o di prova; Inoltre, la cardiaca può muoversi solo quando l'interruttore si trova nello stato di apertura.

◆ Dispositivo di rilievo a pressione

I dispositivi a pressione sono installati sopra la sala a mano, la stanza degli autobus e la sala via cavo. Quando si verificano guasti nel compartimento e nell'arco, la pressione dell'aria all'interno del quadro aumenta e la porta dell'armadio viene chiusa da uno speciale anello di tenuta installato sulla porta d'ingresso e la piastra metallica di pressione del dispositivo superiore viene automaticamente aperta per rilasciare la pressione e il gas ad alta temperatura, garantendo così la sicurezza degli operatori e dei quadri.

◆ La spina secondaria è interbloccata con la carriera.

La connessione secondaria tra il quadro e la carriera viene realizzata attraverso il contatto della spina secondaria, che è collegata alla cardiaca tramite un tubo telescopico ondulato in nylon e la presa secondaria è installata nella parte superiore destra della cartina dell'apparecchiatura dell'interruttore. Solo quando la carriera è in posizione di prova/off, la spina secondaria può essere collegata o scollegata. La spina secondaria è bloccata quando la carriera entra nella posizione di lavoro. Cambuggio interruttore a circuito dotato di elettromagnete di chiusura e bloccaggio, prima che la spina secondaria sia collegata, il meccanismo di chiusura di Handcart è bloccato da elettromagnete e può essere aperto solo, quindi non può essere chiuso.

◆ dispositivo di visualizzazione in carica

Il quadro può essere dotato di un dispositivo di visualizzazione in diretta per rilevare il funzionamento del circuito primario, che consiste in un sensore ad alta tensione e un display. Il dispositivo può richiedere lo stato di ricarica del circuito ad alta tensione e può anche cooperare con la serratura elettromagnetica per bloccare forzatamente la maniglia operativa, la porta del gabinetto e gli armadi adiacenti, in modo da raggiungere gli scopi di impedire il cocchina di manutenzione di muoversi e isolarsi con il carico, impedendo il carico di messa a terra.

◆ Prevenire la condensa

Al fine di prevenire la condensa nell'ambiente con elevata umidità o grande variazione di temperatura, i riscaldatori elettrici sono installati rispettivamente nella stanza degli interruttori e nella stanza dei cavi, in modo da prevenire gli incidenti di isolamento nelle condizioni operative di cui sopra.

◆ Dispositivo di messa a terra

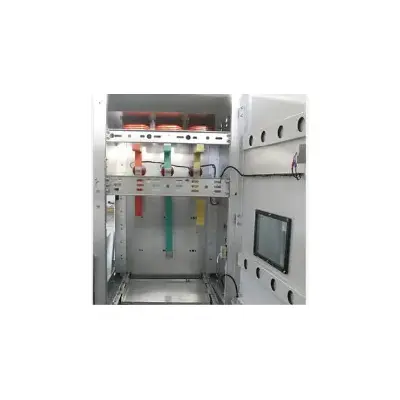

C'è una barra di rame a terra 5 × 40mm2 nella stanza del cavo, che attraversa gli armadietti adiacenti ed è ben collegato con gli armadietti per l'uso di componenti direttamente a terra. Poiché l'intero mobile è giuntato con piastre di zinco rivestite in alluminio, l'intero mobile è in un buon stato di messa a terra, garantendo la sicurezza degli operatori quando si tocca il mobile.
