Scempir chiuso in metallo a cambio di armatura

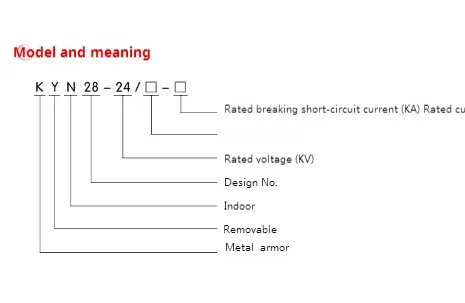

● Significato del modello

● Condizioni di utilizzo

◆ Condizioni di utilizzo normali

▶ Temperatura ambiente: -15 ~ 40 ℃ e la media entro 24 ore inferiori a 35 ℃.

▶ Umidità: l'umidità giornaliera media inferiore al 95%; L'umidità mensile media inferiore al 90%;

▶ Pressione del vapore ： La pressione media del vapore al giorno non è superiore a 2,2 kPa ； La pressione media del vapore acqueo mensile non deve superare 1,8 kPa ；;

▶ Altitudine: l'altitudine del quadro chiuso in metallo scambiato vestito di armature dovrebbe essere inferiore a 1000 m

▶ L'aria circostante non è ovviamente inquinata da polvere, sale, gas corrosivo e/o combustibile, vapore o spruzzo salino;

▶ Le vibrazioni o il movimento del terreno dall'esterno delle apparecchiature di commutazione e le apparecchiature di controllo possono essere ignorati

▶ L'ampiezza dell'interferenza elettromagnetica indotta nel sistema secondario non supera 1,6 kV.

◆ Condizioni di utilizzo speciali

Quando viene utilizzato in normali condizioni ambientali oltre a quelle specificate in GB/T1022, la società e gli utenti possono negoziare e raggiungere un accordo su condizioni operative speciali.

Al fine di prevenire la condensa, il quadro chiuso in metallo scambiato armatura

è dotato di un riscaldatore, che dovrebbe essere messo in uso quando il quadro è in stato di standby. È inoltre presentato attenzione a mettere in funzione il riscaldatore quando il quadro è in funzione normale.

● Parametro tecnico del quadro chiuso in metallo scambiato in armatura

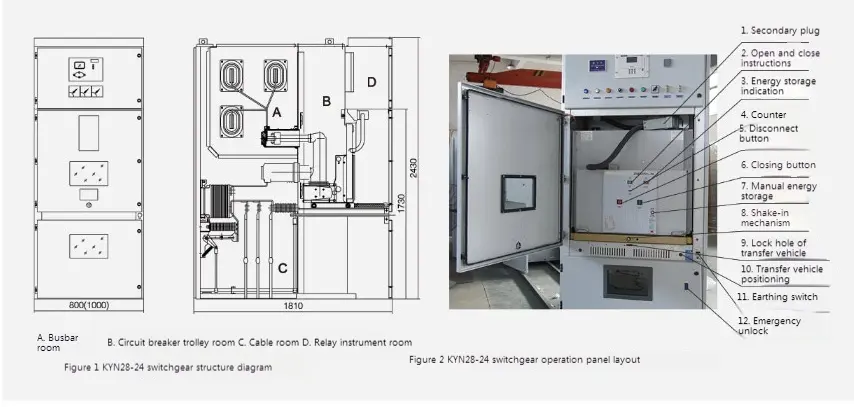

● Breve descrizione della struttura

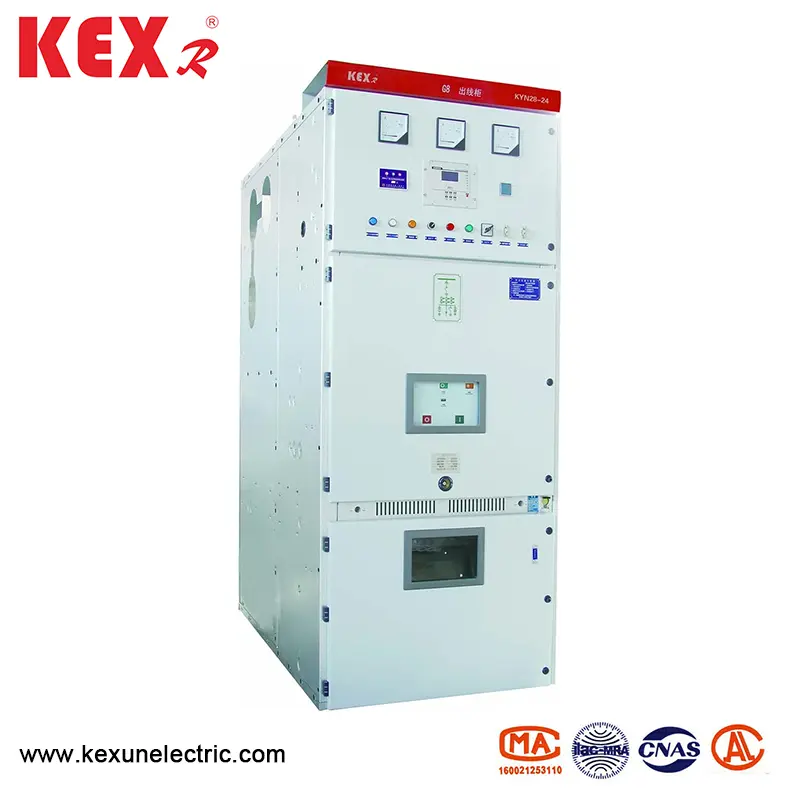

Il quadro di interruttore chiuso in metallo a scambiatura di armature di tipo Kyn28-24 è costituito da un mobile e parti rimovibili (comunemente note come cardant). Il quadro è diviso in diversi scomparti funzionali da partizioni metalliche, come camera degli autobus, sala da interruttore, sala via cavo e sala degli strumenti di relè. Le parti rimovibili del quadro possono essere equipaggiate con carnager per l'interruttore a vuoto, cardiaca del trasformatore di tensione, cardiaca ad arretrate Lightning, cardiaca di isolamento e calotta a mano.

● Caratteristiche dei componenti principali

◆ La shell

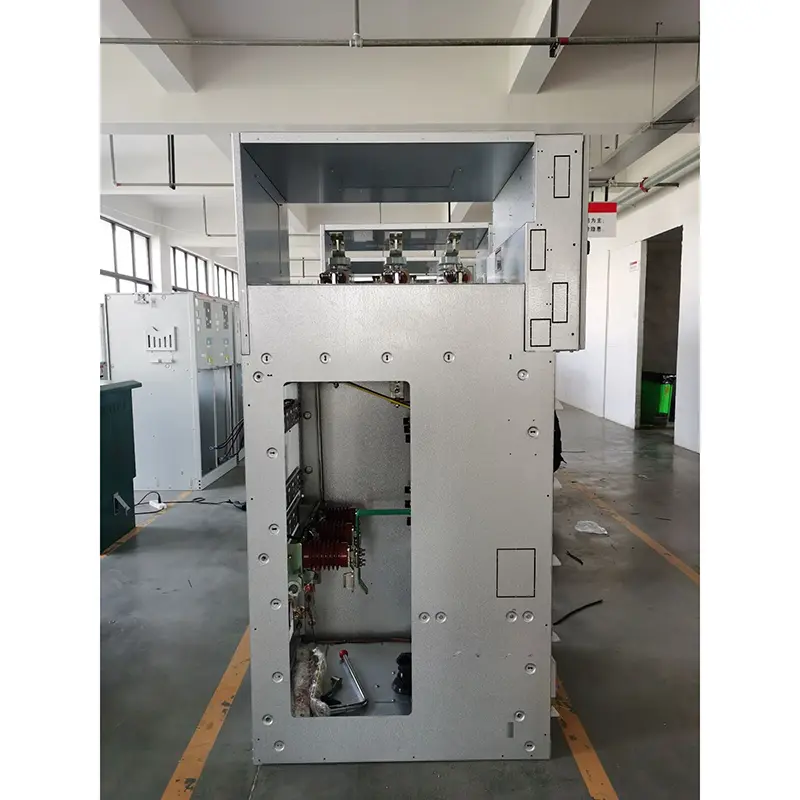

Il guscio di attrezzatura a interruttore chiuso in metallo a cambio di armatura di tipo Kyn28-24 è realizzata in piastra in acciaio rivestita in alluminio-zinco importato, che viene elaborata mediante macchina utensile a CNC e realizzata da più processi di piegatura. L'intero armadio ha un'elevata precisione e una forte resistenza alla corrosione e resistenza all'ossidazione e, a causa dell'adozione di tecnologie di piegatura multipla, il mobile è più leggero in peso complessivo, più alto nella resistenza meccanica e nell'aspetto bello rispetto ad altri armadi di attrezzature simili. Il gabinetto adotta una struttura assemblata, che è collegata da un dado di salice e un bullone ad alta resistenza, in modo che il ciclo di elaborazione e produzione sia ridotto, le parti sono universali, lo spazio del pavimento è piccolo e l'organizzazione di produzione è conveniente.

◆ La carina

Lo scheletro a mano è realizzato con una piastra in acciaio sottile e assemblato mediante macchina utensile CNC. La cardiaca e l'armadio hanno una precisione ad alta corrispondenza e l'interblocco meccanico è sicuro, affidabile e flessibile. La cardiaca può essere suddivisa in una cardiaca a portata di interruttore, a mano del trasformatore di tensione, a mano di misurazione a mano, a mano di isolamento, ecc. I carinari con le stesse specifiche possono essere liberamente scambiati. La cardiaca ha una posizione di disconnessione/test e una posizione di lavoro nel cabinet e ogni posizione ha un dispositivo di posizionamento. Per garantire un interblocco affidabile. Tutti i tipi di carrelli vengono spinti e ritirati da bielle, che sono chiare e flessibili per funzionare e adatti al personale in servizio. Quando la carina deve essere rimossa dal mobile, può essere comodamente eliminato con uno speciale camion di trasferimento per varie ispezioni e manutenzione. Quando l'auto di corsa a mano manuale viene trasportata nella stanza dell'interruttore dello intervento del mobile, può essere bloccata in modo affidabile in posizione OFF/Test e la luce dell'indicatore di posizione dell'armadio mostra la sua posizione. Solo dopo che il carnello è completamente bloccato, il meccanismo di propulsione a vite di piombo può essere scosso per spingere la carriera nella posizione di lavoro. Quando il carnoso raggiunge la posizione di lavoro, la forza operativa della maniglia di propulsione aumenta improvvisamente e non può essere ruotata e la luce dell'indicatore di posizione corrispondente mostra la sua posizione. L'interblocco meccanico di Handcart può garantire in modo affidabile che l'interruttore possa essere chiuso solo quando la cardiaca è in posizione di lavoro o di prova; Inoltre, la cardiaca può muoversi solo quando l'interruttore si trova nello stato di apertura.

◆ Compartimento

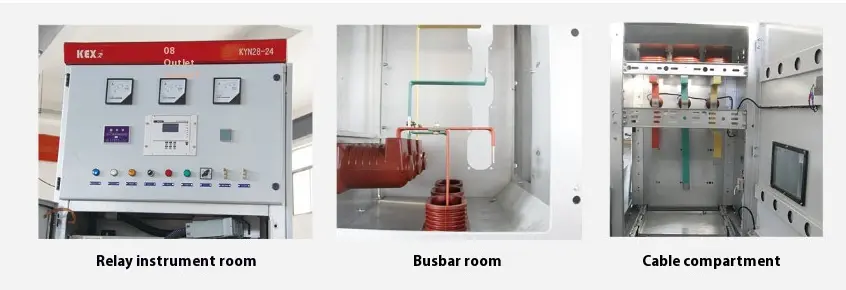

I principali componenti elettrici di Switchgear sono nei loro compartimenti indipendenti, vale a dire: sala da parate per interruzioni, camera degli autobus, sala via cavo, sala degli strumenti di relè, ecc. Il livello di protezione di ciascun vano raggiunge IP2X. Ad eccezione della sala degli strumenti del relè, gli altri tre compartimenti hanno rispettivamente canali di scarico della pressione. A causa del tipo medio, lo spazio della stanza via cavo è notevolmente aumentato, quindi l'apparecchiatura può collegare più cavi in ​​parallelo.

▶ Compartment del bus A: il bus principale è collegato da singolo giunzione, che è fissata dal bus di filiale (scatola di contatto statica) e manica di isolamento del bus principale. Il bus e il bus di cravatta principale sono barre di rame con sezione trasversale rettangolare e le barre del doppio bus vengono utilizzate per un carico di corrente pesante. Per esigenze speciali, l'autobus può essere coperto con manica restringente di calore e scatola di copertura isolante personalizzata. Le boccole isolanti sono installate tra gli autobus di armadi adiacenti, che possono effettivamente limitare l'incidente nel vano senza diffondersi ad altri armadi in caso di arco di guasto interno.

▶ Vesto dell'interruttore a circuito B: i binari sono installati su entrambi i lati del compartimento per la carrellata per spostarsi dalla posizione off/test alla posizione di lavoro nell'armadio. La partizione (valvola) della scatola di contatto statica è installata sulla parete posteriore della sala a mano. Quando la cartina si sposta dalla posizione OFF/TEST alla posizione di lavoro, le valvole superiore e inferiore sulla bocca della scatola di contatto statica vengono aperte automaticamente insieme al comitato a mano. Quando si muove nella direzione opposta, la valvola si chiuderà automaticamente fino a quando il carrello si ritira in una determinata posizione e copre in modo sicuro la casella di contatto statica, formando così un isolamento efficace. Poiché non esiste un collegamento tra la valvola superiore e la valvola inferiore, la valvola sul lato vivo può essere bloccata durante la manutenzione, garantendo così che il personale di manutenzione non tocchi il corpo vivo. La carriera può anche essere gestita quando la porta della stanza dell'interruttore di circuito è chiusa. Attraverso la finestra di osservazione sulla porta, è possibile osservare la posizione della carriera nel compartimento, le istruzioni di apertura e chiusura e la situazione di stoccaggio dell'energia.

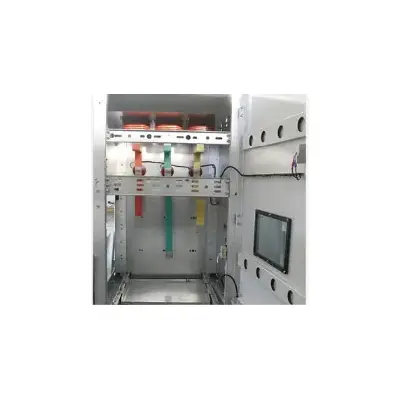

▶ Scambio di cavo C: il quadro chiuso in metallo a cambio di armatura di tipo Kyn28-24 è integrato nel mezzo, quindi il vano cavo ha un ampio spazio. L'attuale trasformatore e l'interruttore di messa a terra sono installati sulla parete posteriore del vano (l'interruttore di messa a terra può anche essere installato al centro del mobile dell'interruttore in base alle esigenze del cliente) e l'arresto Lightning è installato nella parte inferiore del vano. Dopo aver rimosso la partizione orizzontale estraibile e la partizione orizzontale, i costruttori possono entrare nell'armadio dalla parte anteriore per l'installazione e la manutenzione. Il cavo che collega i conduttori nella stanza del cavo può essere collegato in parallelo con 1-3 cavi per fase e 6 cavi possono essere collegati in parallelo con ciascuna fase quando necessario. La piastra di tenuta in metallo scanalabile o la piastra di tenuta in metallo non magnetico viene preparata nella parte inferiore del vano cavo per garantire una comoda costruzione.

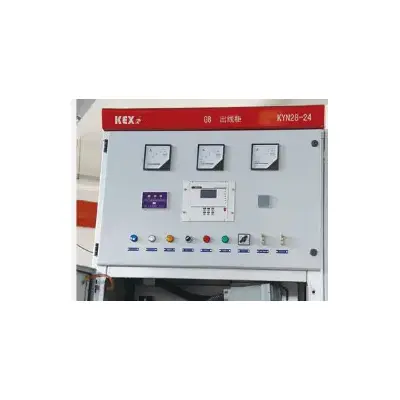

▶ Rely Strument Room D: Relay Protection Components, Strumenti, Live Display Indicatori e apparecchiature secondarie con requisiti speciali possono essere installati nella sala degli strumenti di relè. La linea di controllo è posta nel trunking e il trunking ha una piastra di copertura in metallo, che può isolare la linea secondaria dai componenti ad alta tensione. Il trunking anteriore sinistro è riservato per il lead-in e il lead-out dei cavi di controllo e le parti corrispondenti della piastra inferiore sono fornite con fili secondari e fori di filettatura del cavo. Nella piastra superiore della sala dello strumento di relè, c'è anche un piccolo foro di attraversamento di autobus che è comodo per la costruzione. Durante il cablaggio, è possibile aprire la piastra di copertura superiore della sala strumenti per facilitare l'installazione del piccolo bus.
