Dispositivo di interruttore aperto dotato di armatura in metallo

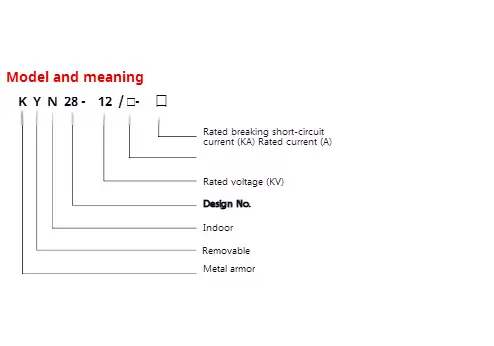

● Significato del modello

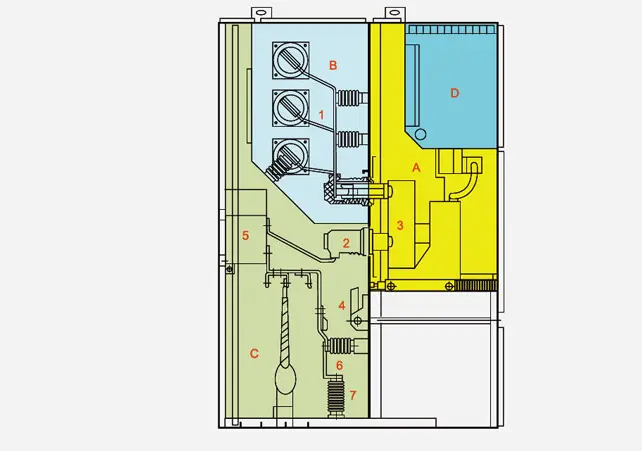

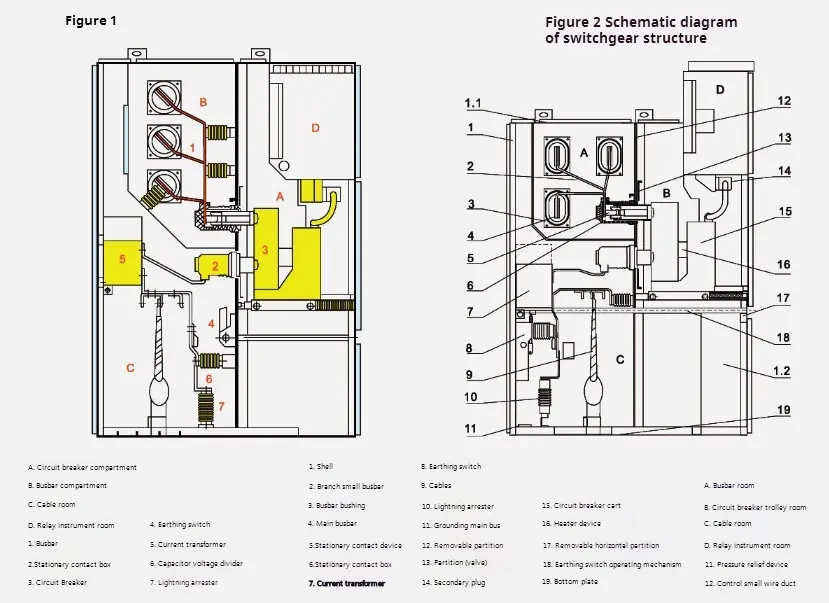

◆ Diagramma schematico del dispositivo di interruttore aperto dotato di struttura di armatura in metallo

◆ Standard

Kyn28-12 Dispositivo di interruttore aperto tipo dotato di armatura in metallo soddisfare i seguenti standard ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Apri il dispositivo di interruttore dotato di armatura in metallo è costituito da due parti: un mobile fisso e una parte disegnabile (cardiaca in breve). Il guscio del dispositivo a interruttore aperto dotato di armatura in metallo e le partizioni di ciascuna unità funzionale sono imbullonate da piastre in acciaio rivestite in alluminio zinco. Il livello di protezione del suo guscio raggiunge IP4X e il livello di protezione di ciascuna scheda di partizione del compartimento e porta dell'interruttore è P2X quando viene aperto. Il dispositivo di interruttore aperto di tipo Kyn28-12 dotato di armatura in metallo può essere equipaggiato con VS1, Zn 12V Tipo vuoto a distanza di interruttore a mano di interruttore a portata di vuoto di tipo VD4 Handcart e contattore a vuoto di tipo VC prodotto da ABB Company, che può essere installato come doppi mobili in parallelo, che è nella disposizione back-to-back. La Divece può essere installata e debug sul davanti, quindi può essere installata contro il muro. Il più grande vantaggio dell'installazione contro il muro è che può salvare lo spazio del pavimento. Inoltre, può essere installato senza il muro, ovvero è un tipo di manutenzione a doppia faccia. Il layout della struttura interna dei due è incoerente e il suo vantaggio è una comoda manutenzione.

◆ Shell e partizione

Il guscio e la divisione del dispositivo di interruttore aperto dotato di armatura in metallo sono realizzati in piastre di acciaio di zinco con rivestimento in alluminio importato di alta qualità che sono imbullonate dopo essere state piegate dalle macchine utensili a CNC, in modo che l'interruttore assemblato possa mantenere l'uniformità delle dimensioni. Ha una forte resistenza alla corrosione e resistenza all'ossidazione e ha una maggiore resistenza meccanica rispetto alla stessa piastra in acciaio. L'armadietto dell'interruttore è diviso nella sala dei carri a mano (vano per interruttori), camera degli autobus, sala cavo e sala degli strumenti di relè (sala a bassa tensione) per partizione. Il guscio di ogni unità è messo a terra in modo indipendente.

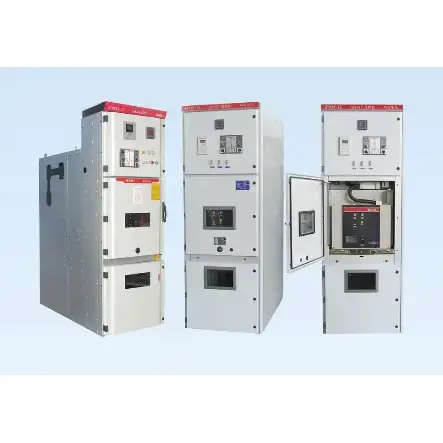

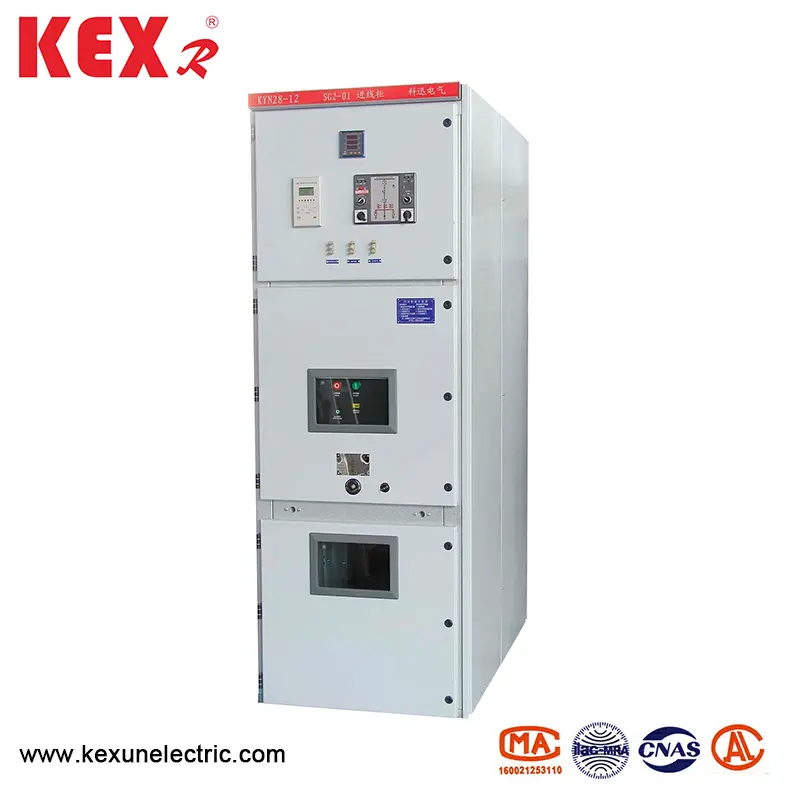

◆ Panoramica del prodotto

Il guscio e la divisione del dispositivo di interruttore aperto dotato di armatura in metallo sono realizzati in piastre in acciaio rivestite in alluminio zinco o piastre di acciaio che vengono imbullonate dopo essere state elaborate e piegate dalle macchine utensili a CNC, in modo che l'interruttore assemblato possa mantenere l'uniformità delle dimensioni. La piastra in acciaio rivestita in alluminio-zinco ha forti effetti anticorrosivi e antiossidazioni e ha una maggiore resistenza meccanica rispetto alla stessa piastra di acciaio. L'armadio dell'interruttore è diviso in sala per cardini, camera degli autobus, sala via cavo e stanza dello strumento di relè per partizioni e il guscio di ciascuna unità ha una messa a terra indipendente. Le porte dell'armadio a interruttore sono tutte spruzzate con plastica elettrostatica per fare in modo che le loro superfici abbiano i vantaggi della resistenza all'impatto, della resistenza alla corrosione e del bell'aspetto (il colore può essere personalizzato dagli utenti).

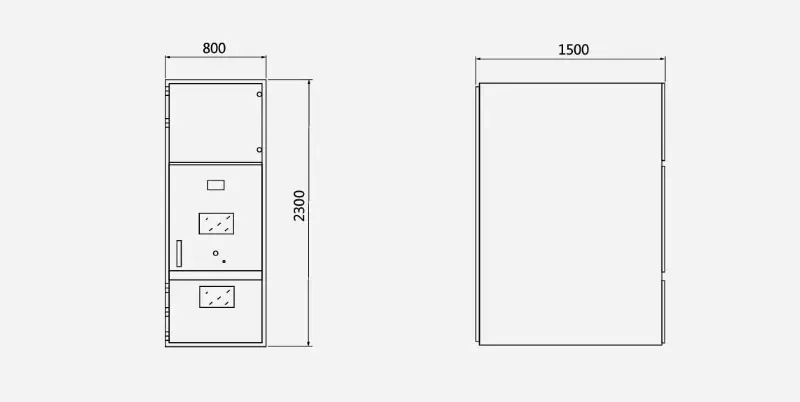

◆ Dimensione del contorno

Le dimensioni del contorno del dispositivo di interruttore aperto dotato di armatura in metallo sono come Bellews ：

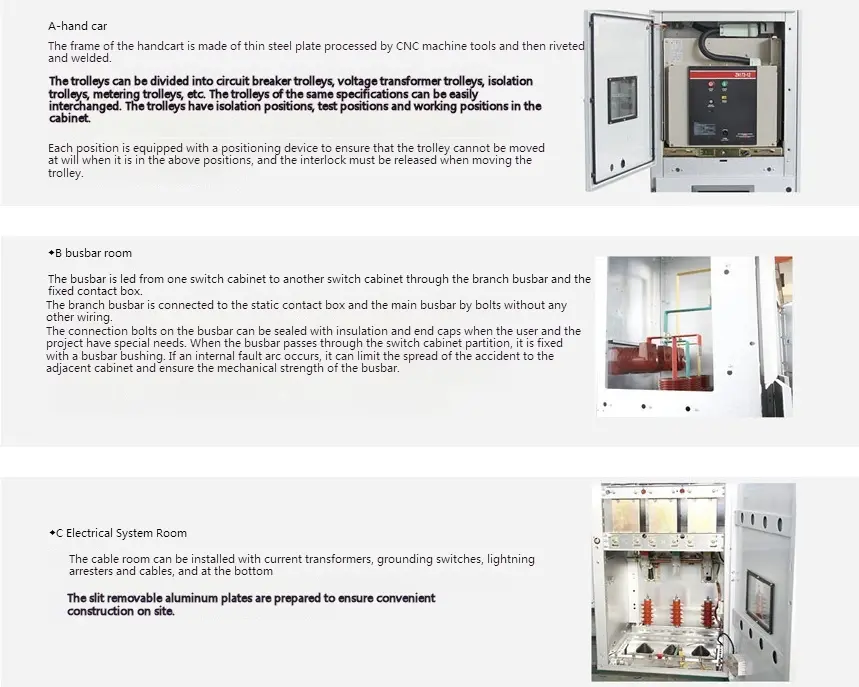

◆ Componente principale
