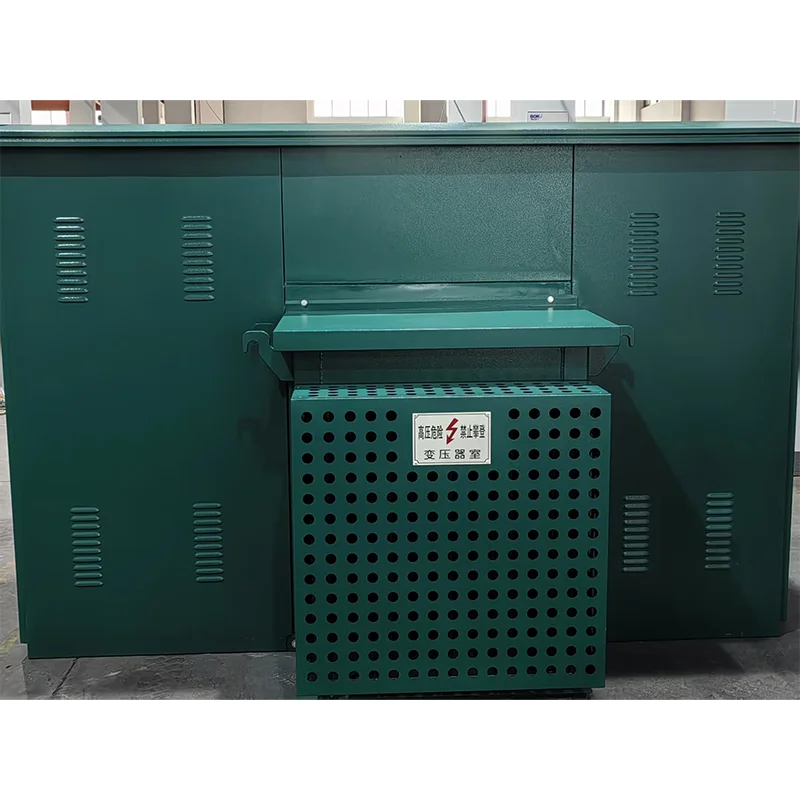

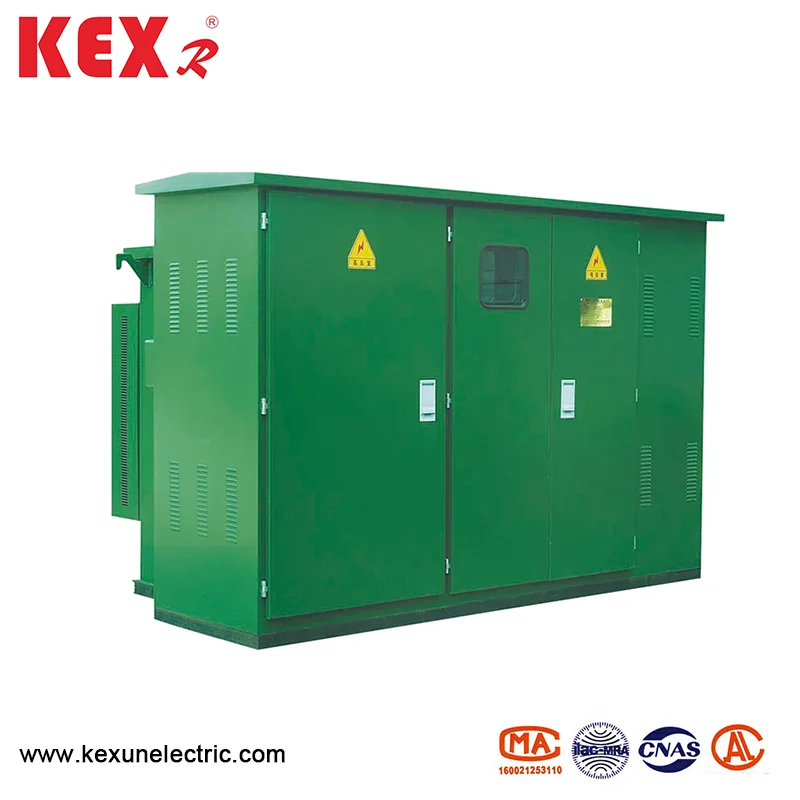

Trasformatore di scatole americane preinstallata

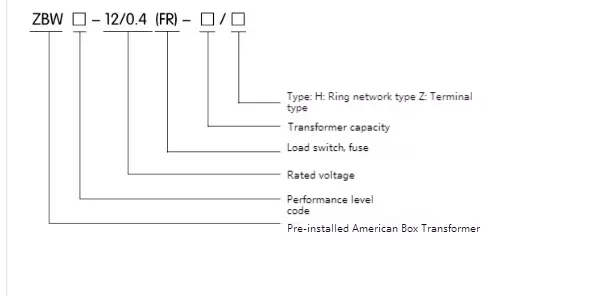

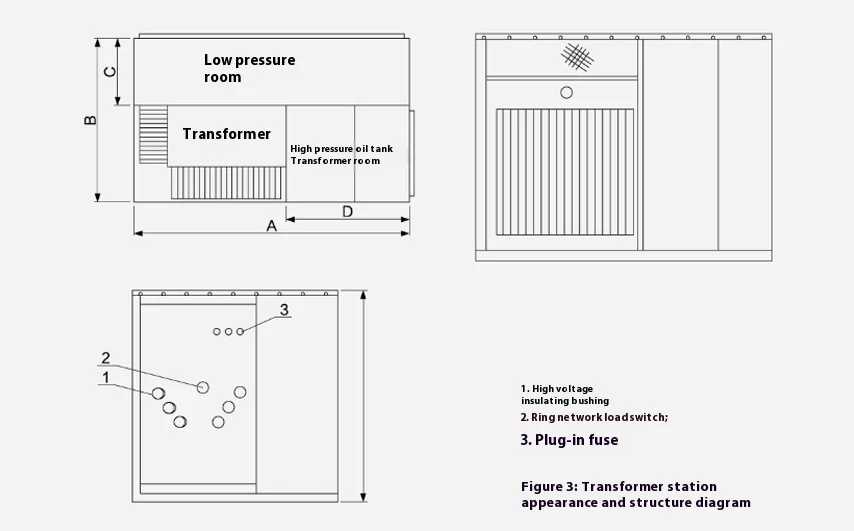

Modello e significato

● Condizioni d'uso ambientale

◆ Temperatura dell'ambiente: il trasformatore di scatole americani preinstallata dovrebbe essere utilizzato nell'ambiente tra -30 ~ 40 ℃

◆ Altitudine: sotto i 4000 m

◆ Velocità del vento: sotto i 34 m/s

◆ Umidità: l'umidità relativa giornaliera media non è superiore al 95%; Il valore mensile di umidità relativa non è superiore al 95%

◆ Livello di ammortizzatore: l'accelerazione orizzontale non è superiore a 0,4 m/s² e l'accelerazione verticale non è superiore a 0,15 m/s²

◆ Inclinazione di installazione: entro 3 °

◆ Ambiente di installazione: l'aria circostante non è ovviamente inquinata da gas corrosivi e combustibili e non vi è alcuna vibrazione violenta nel sito di installazione.

Nota: quando si ordina il trasformatore di box americano preinstallato oltre le condizioni di cui sopra, è possibile negoziare con la nostra azienda.

● Tabella dei parametri tecnici

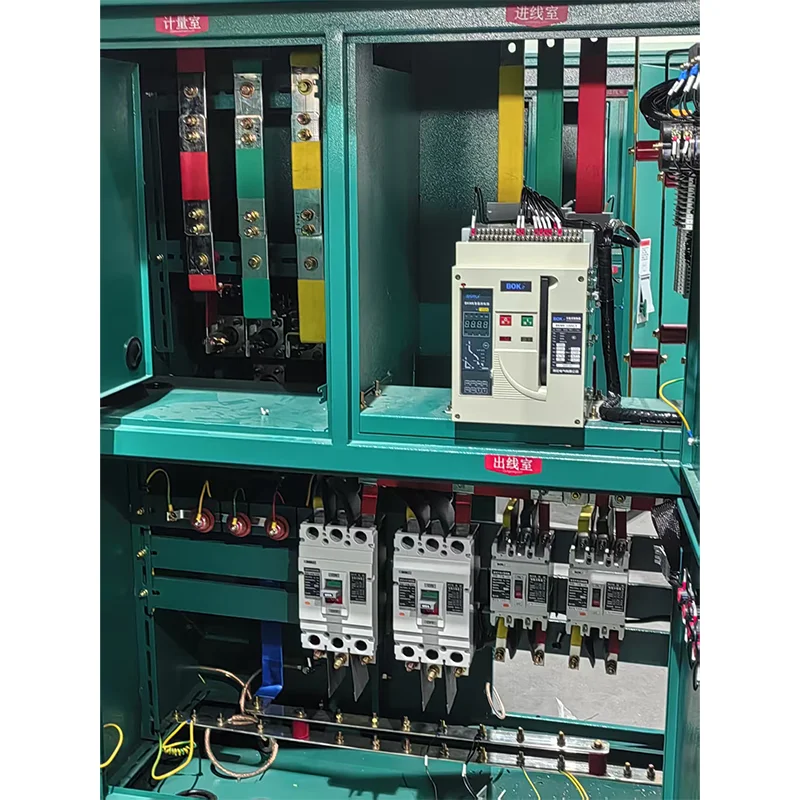

◆ Trasformatore

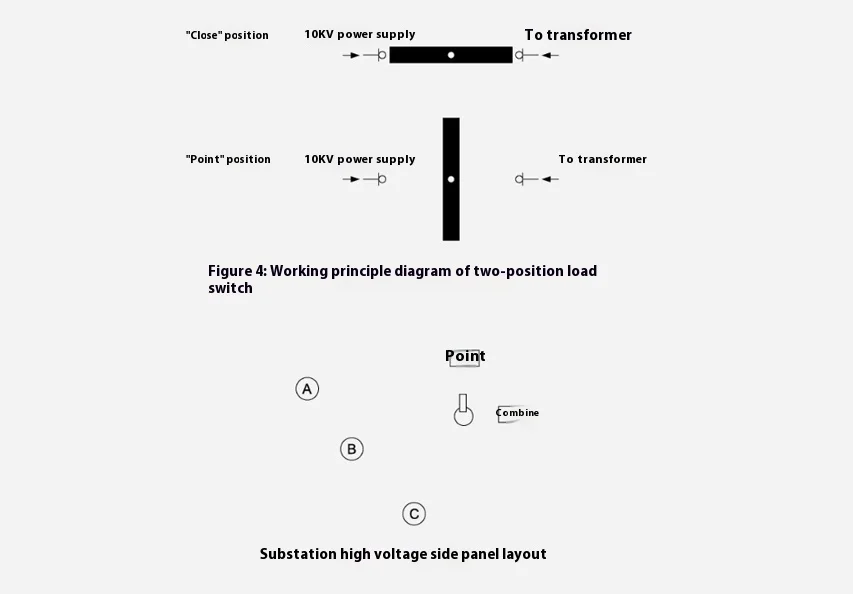

◆ Interruttore di carico

L'interruttore di carico del trasformatore di scatole americani preinstallata è immerso nell'olio, interruttore di collegamento trifase e molla meccanismo operativo; Può essere aperto e chiuso con il carico e la sua velocità di apertura e chiusura non ha nulla a che fare con la forza operativa. I tipi sono a due stazioni, di tipo T a quattro stazioni e di tipo V a quattro stazioni.

◆ Fusibile di protezione del backup

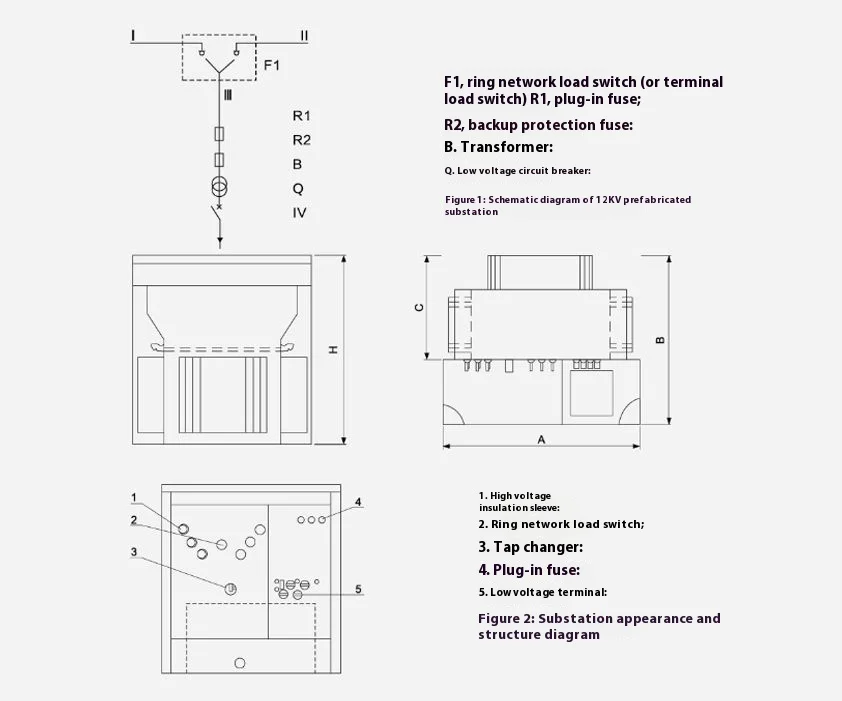

Il fusibile del trasformatore di scatole americani preinstallata è collegato in serie con il fusibile plug-in nel ramo del trasformatore (vedere R1 e R2 nella Figura 2) per formare un fusibile di protezione a tutta gamma. Soffia solo quando c'è un guasto a corto circuito all'interno del trasformatore, quindi la probabilità di soffiare è molto bassa. È installato nel serbatoio dell'olio superiore e il serbatoio dell'olio deve essere aperto se deve essere aggiornato.

◆ Collegamento del fusibile

1. Il nucleo del fusibile del trasformatore di scatole americani preinstallata ha due caratteristiche di temperatura e corrente, ovvero sovraccarico si verifica all'estremità di carico o si scioglie quando la temperatura è troppo alta. I fusibili per fusibili e protezione da backup plug-in vengono utilizzati in serie, che possono proteggere l'intero intervallo da diverse ampere a diverse migliaia di ampere e la corrente massima di rottura è 50KA.

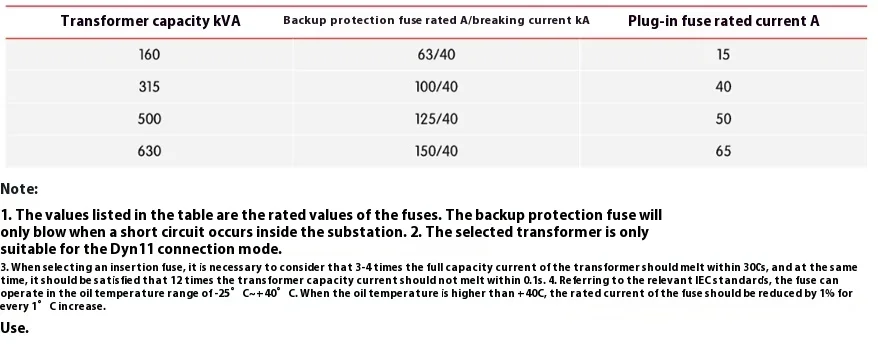

2. La ragionevole corrispondenza di fusibili di backup e fusibile plug-in influenzerà direttamente le prestazioni dell'intero trasformatore. Vedere la tabella seguente per una parte delle linee guida di selezione dei fusibili in un trasformatore di box americano preinstallato 10kV per riferimento.

3. Il fusibile per plug è un elemento che può sostituire l'esternamente il nucleo del fusibile. Quando si sostituisce, prima tira l'anello di tiro della valvola di scarico della pressione del serbatoio del carburante superiore per bilanciare la pressione all'interno e all'esterno del serbatoio del carburante. Al fine di garantire la sicurezza degli operatori e delle attrezzature, i fusibili plug-in devono essere collegati e scollegati quando non vi è carico. Pertanto, l'interruttore a bassa tensione deve essere spento per prima di tagliare il carico completo sul lato a bassa tensione. Quindi, la maniglia sul sedile del fusibile deve essere svitata con la maniglia operativa e quindi ruotata di circa 90 gradi per eliminare l'adesione tra la guarnizione e la parete esterna. La fusione del fusibile dovrebbe essere tirata obliquamente verso l'alto per 70-80 mm e dovrebbe rimanere per alcuni secondi. Dopo aver drenato un po 'di olio sulla fusione, la fusione dovrebbe essere estratta per evitare le goccioline di olio da altri componenti all'esterno del serbatoio del carburante. Pulisci la superficie della fusione con un panno di cotone pulito e quindi sostituire il nucleo. Quando si sostituisce, assicurati di prestare attenzione ai parametri indicati sul nucleo fuso e non possono essere sostituiti diversi parametri. Vedere Allegato 3 per i passaggi di sostituzione. Inserire il nucleo fuso dopo la sostituzione nel supporto del fusibile e quando la maniglia sul nucleo fuso viene trasformata in posizione di bloccaggio, assicurarsi che la rondella in acciaio inossidabile sia vicino al supporto del fusibile e la maniglia sia allacciata sul boss per garantire che la sottostazione sia completamente sigillata e libera dall'umidità. Quindi, l'interruttore a bassa tensione viene nuovamente chiuso e l'alimentazione può essere ripresa in questo momento.

4. Perché il trasformatore di scatole americani preinstallata è un sistema trifase, sia che si tratti di un fusibile di protezione di backup o di un fusibile plug-in, quando il fusione a una fase si scioglie, il fuso trifase deve essere sostituito in generale, a meno che non si possa stabilire che solo la fusione a una fase ha superato la corrente di guasto.
