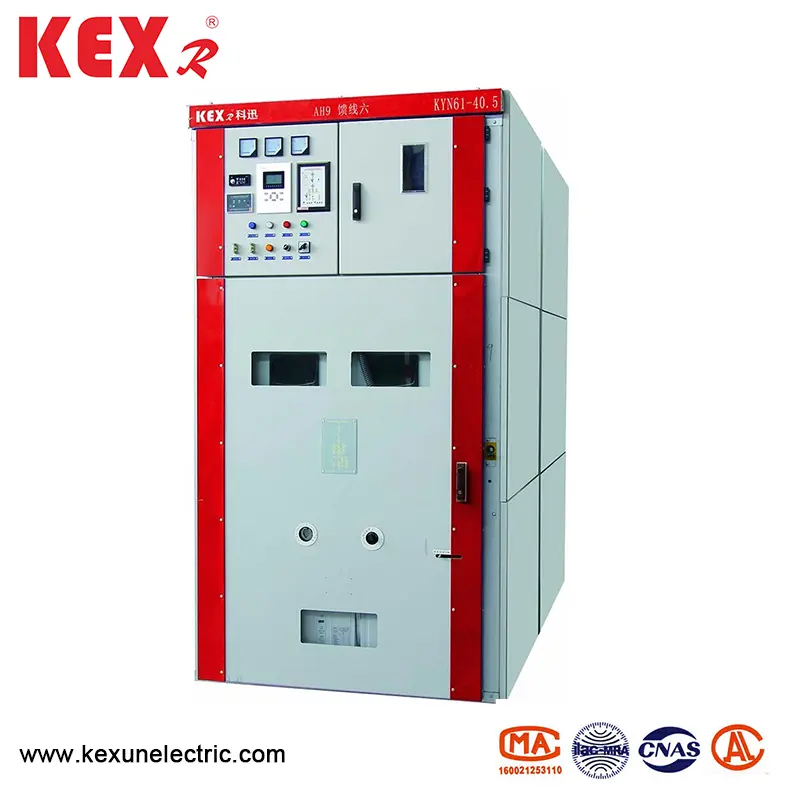

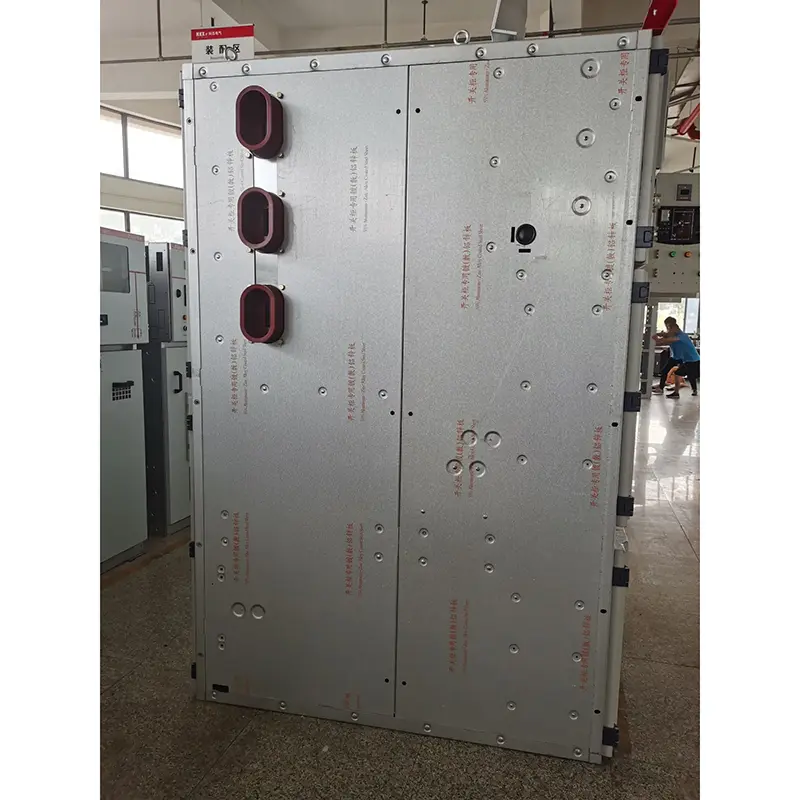

Strutturazione da cambio di armatura

● Caratteristiche tettoniche

▶ La struttura dei quadri è assemblata e l'interruttore è montato sul pavimento da Handcart

▶ Kyn61-40.5 Switchgear a cambio di armatura di tipo è dotato di un interruttore a vuoto isolato composito nuovo di zecca, che ha le caratteristiche di una buona intercambiabilità e una semplice sostituzione

▶ Il telaio a mano manuale è dotato di un meccanismo di propulsione a vite e dado, che può facilmente spostare la cartina e impedire alla miserazione di danneggiare la struttura della propulsione

▶ Tutte le operazioni possono essere eseguite con la porta del mobile vicino

▶ L'interblocco tra l'interruttore principale, la carina e le porte del gabinetto adotta la modalità di bloccaggio meccanica obbligatoria per soddisfare la funzione "a cinque prevenzioni"

▶ La stanza del cavo ha abbastanza spazio per collegare più cavi

▶ L'interruttore di messa a terra rapida viene utilizzato per la messa a terra e il corto circuito

▶ Il livello di protezione della shell è IP3X e il livello di protezione è IP2X ； quando la porta del cartonava è aperta

▶ Il quadro di cambio di armatura è conforme a GB3906-1991.DL404-1997 e adotta lo standard internazionale IEC-298 per riferimento.

● Condizioni dell'ambiente

▶ Il limite superiore della temperatura ambiente è +40 ℃ e il valore medio misurato entro 24 ore non supera i 35 ℃ e il limite inferiore è-15 ℃

▶ Altitudine: non più di 1000 m sul livello del mare

▶ Umidità relativa: il valore medio giornaliero non deve superare il 95%e il valore medio mensile non deve superare il 90%

▶ Intensità del terremoto: non più di 8 gradi

▶ Pressione del vapore acqueo: il valore medio giornaliero non deve superare i 2,2 kPa e il valore medio mensile non deve superare il 90%.

● Tabelle dei parametri tecnici

◆ Switchen Switchgear

◆ Interruttore a vuoto

◆ Macchinari a molla

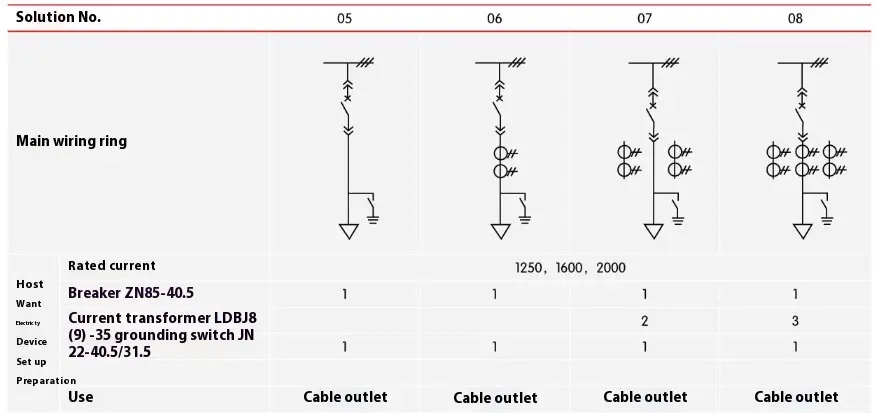

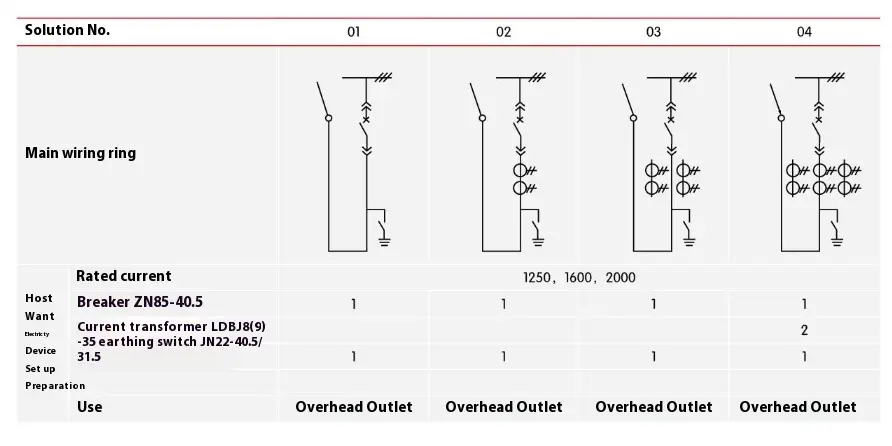

● Schemi di cablaggio

Esistono 27 schemi di cablaggio primari tipici comunemente usati per i quadri mutevoli rivestiti di armature, che possono soddisfare le esigenze delle linee via cavo e in uscita degli utenti, le linee in entrata e in uscita, la comunicazione e la misurazione, la protezione, ecc. Se ci sono altri schemi diversi dagli schemi esistenti, si prega di consultare il produttore.

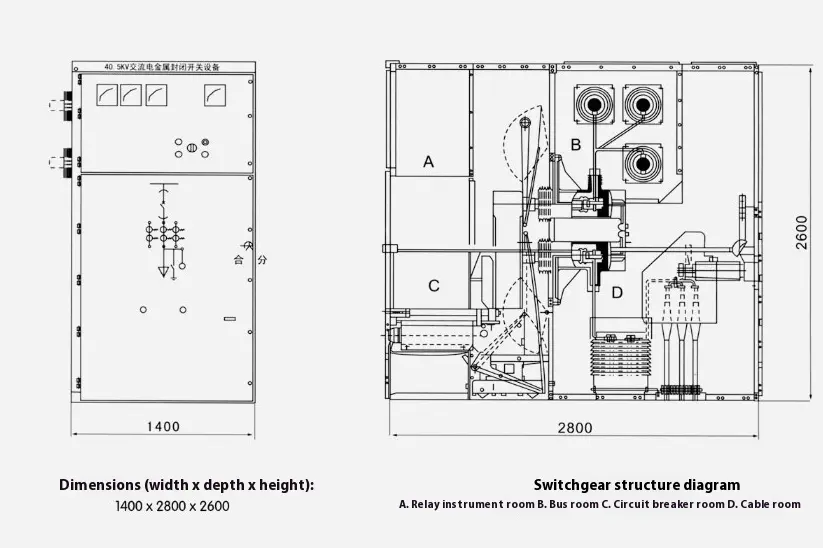

● Dimensioni strutturali del quadro mutevole rivestito di armature

● Installazione dei quadri

▶ L'altezza di Kyn61-40.5 Tipo di armatura Scepting Switchgear's Electrical Room: ≥ 4500mm

▶ Distanza dal retro dell'armadio al muro: ≥ 1500mm

▶ Piateness del telaio di fondazione: ≤ 1 mm/m

▶ L'acciaio del canale incorporato della fondazione non deve superare i 3 mm dal suolo

▶ Può essere fissato sulla fondazione tramite bulloni o saldatura

▶ Il peso del quadro è di circa 1800 kg

▶ Larticolo operativo del quadro operativo (riga singola): ≥3000 mm e doppia riga (faccia a faccia) ≥4000 mm.

● Coerenza del prodotto

◆ Numero dello schema principale della linea primaria, diagramma del sistema a bus singolo, diagramma di disposizione e diagramma di layout

◆ Diagramma schematico elettrico e diagramma di disposizione terminale del circuito secondario

◆ Specifica del modello e quantità di componenti elettrici dei quadri mutevoli rivestiti di armature

◆ Specifiche e materiali del bus principale e del bus di filiale

◆ Nomi e quantità di pezzi di ricambio e pezzi di ricambio

◆ Requisiti speciali devono essere concordati con la fabbrica

◆ A causa del continuo miglioramento della tecnologia del prodotto, tutti i dati devono essere soggetti all'ultima conferma da parte del dipartimento tecnico della nostra fabbrica. In caso di modifiche, non ci sarà preavviso.

● Istruzioni di ordinazione

◆ Diagramma di schema di cablaggio principale, scopo e diagramma del sistema a filo singolo; Tensione valutata; Corrente valutata; Corrente di rottura del corto circuito classificato; Piano di layout della stanza di distribuzione dell'alimentazione e del piano di disposizione e configurazione di quadro, ecc.

Indicare le specifiche dei cavi in ​​entrata e in uscita

◆ Requisiti per le funzioni di controllo, misurazione e protezione dei quadri e altri dispositivi di bloccaggio e automatici.

◆ Modello, specifica e quantità di componenti elettrici principali in quadri. Se è necessaria una connessione a ponte del bus tra mobili quadri o in arrivo, devono essere previsti dati specifici come la capacità di trasporto di corrente nominale del ponte in autobus, la campata del ponte degli autobus e l'altezza da terra

◆ Quando il quadro di cambio di armatura viene utilizzato in un ambiente speciale, dovrebbe essere specificato in dettaglio quando si ordina.

◆ Altri requisiti speciali.

● Diagramma schematico della fondazione di installazione dei quadri
