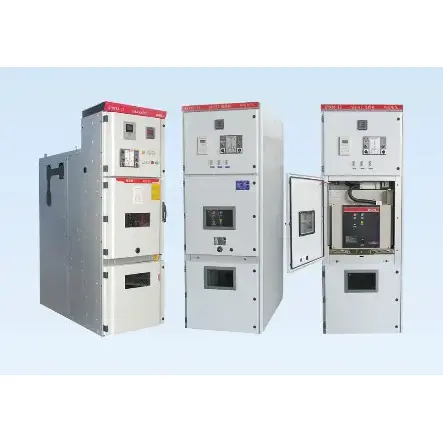

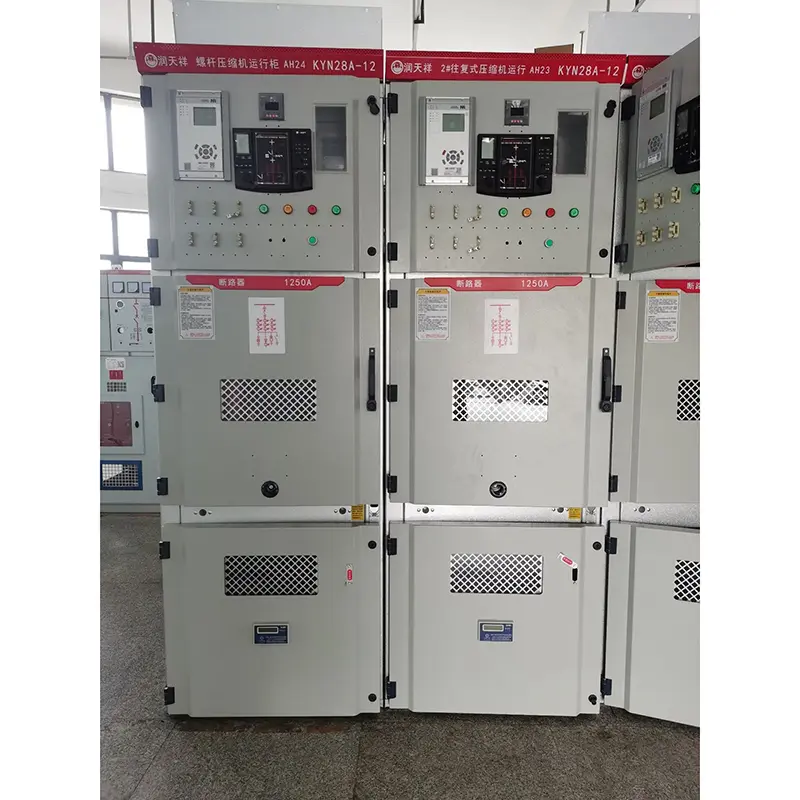

Set completo di alta tensione

● Applicazione del set completo completa di Kyn28-12

KYN28-12 (GZS1) Set completo di alta tensione è un dispositivo di distribuzione completa interno a 50Hz a 50Hz, che viene utilizzato per ricevere e distribuire l'alimentazione e il controllo della rete 3-12kV, proteggere e monitorare il circuito. Vari tipi di dispositivi di protezione da relè completi a base di microcomputer possono essere installati sul pannello della camera di relè di questo prodotto e si può realizzare il controllo intelligente del sistema. Ha le funzioni di telecomando, telemetria, comunicazione remota e regolazione remota e la rete di campo può essere controllata tramite Bus CAN con interfaccia di comunicazione. Ha anche le funzioni di prevenire la miserazione di un interruttore di circuito, spingendo e tirando il carico a mano con il carico, chiudendo l'interruttore di terra con elettricità, inviando elettricità nella posizione di terra e impedendo che entrasse nell'intervallo dal vivo per errore, che viene definito "cinque prevenzioni" in breve. L'armadio può essere dotato di interruttori a vuoto VSI (Zn63) e Zn12V, nonché interruttori di vuoto VD4 importati e contattori VC.

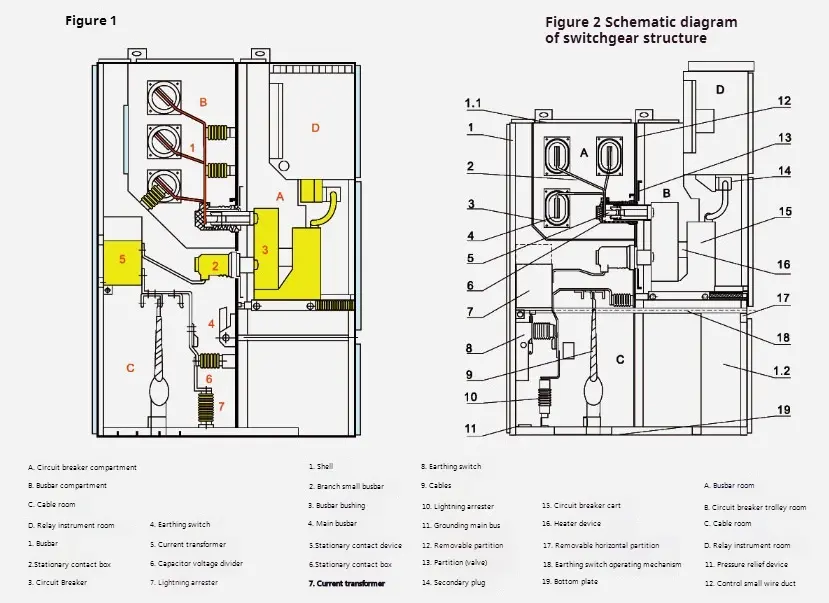

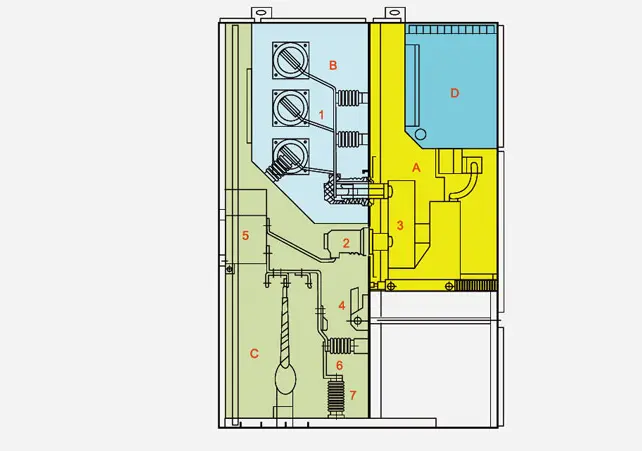

● Grafico della struttura del set completo completa del tipo Kyn28-12

● Il set completo ad alta tensione si ritrova al di sotto degli standard ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Descrizione set completa ad alta tensione

Il guscio e la divisione del set completo ad alta tensione sono realizzati in piastre in acciaio rivestite in alluminio zinco o piastre di acciaio che vengono imbullonate dopo essere state elaborate e piegate dalle macchine utensili a CNC, quindi il set completo completo di alta tensione assemblato può mantenere l'uniformità delle dimensioni. La piastra in acciaio rivestita in alluminio-zinco ha forti effetti anticorrosivi e antiossidazioni e elevata resistenza meccanica. L'interno del set completo ad alta tensione è diviso in sala a mano, camera degli autobus, sala via cavo e sala degli strumenti di relè per partizioni e il guscio di ciascuna unità ha una messa a terra indipendente. Le porte sono tutte spruzzate con plastica elettrostatica, il che rende le loro superfici hanno i vantaggi della resistenza all'impatto, della resistenza alla corrosione e del bell'aspetto (i colori possono essere personalizzati dagli utenti).

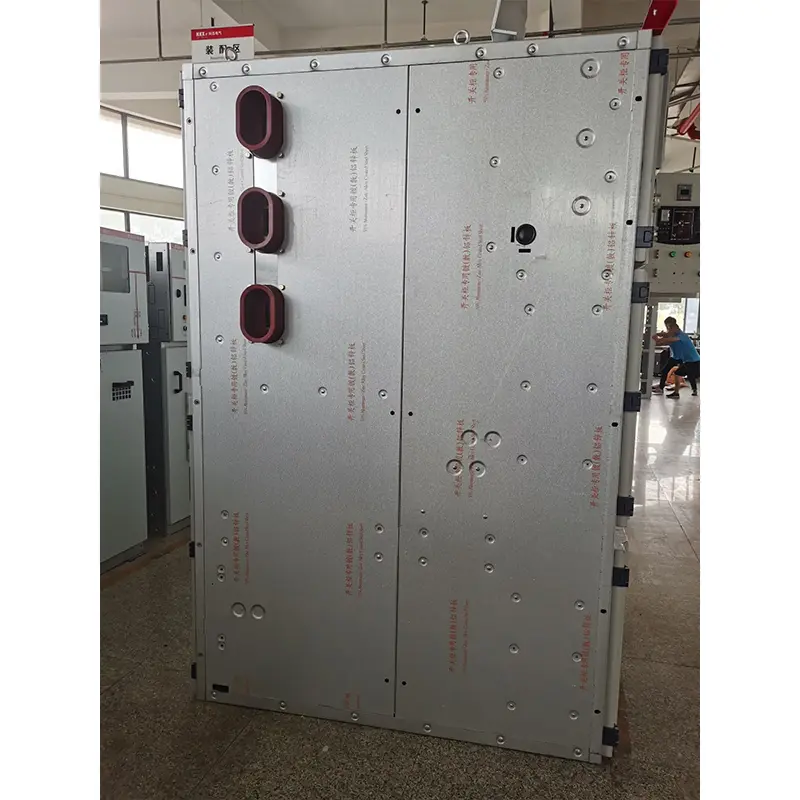

◆ La shell e la partizione

Il guscio e la divisione del mobile sono realizzati in piastre di acciaio di zinco con rivestimento in alluminio importato di alta qualità che sono imbullonate dopo essere state piegate dalle macchine utensili a CNC, quindi il set completo completo di alta tensione può mantenere le dimensioni dell'uniformità. Ha una forte resistenza alla corrosione e resistenza all'ossidazione e ha una maggiore resistenza meccanica rispetto alla stessa piastra in acciaio. Il set completo ad alta tensione è diviso in sala a mano (vano per interruttori a circuito), camera degli autobus, sala via cavo e sala degli strumenti di relè (sala a bassa tensione) per partizione. Il guscio di ogni unità è messo a terra in modo indipendente.

◆ Dimensioni

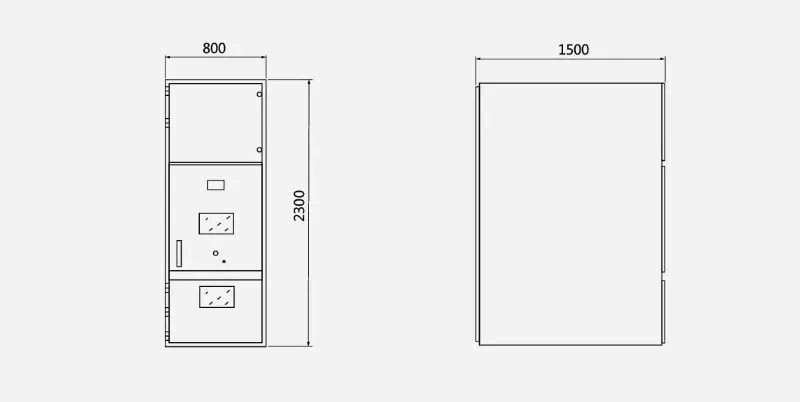

◆ Disegno dimensionale di contorno del set completo ad alta tensione

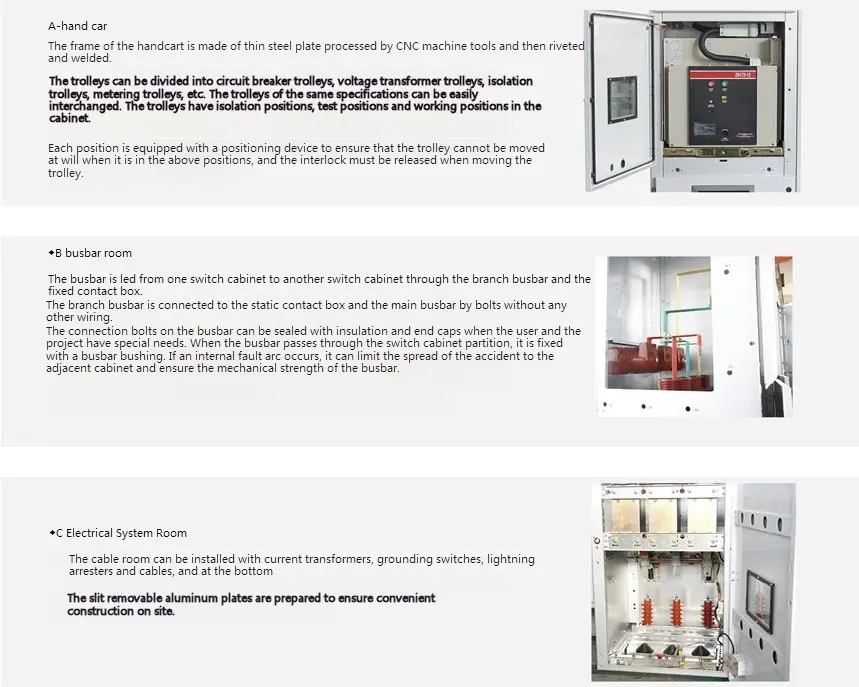

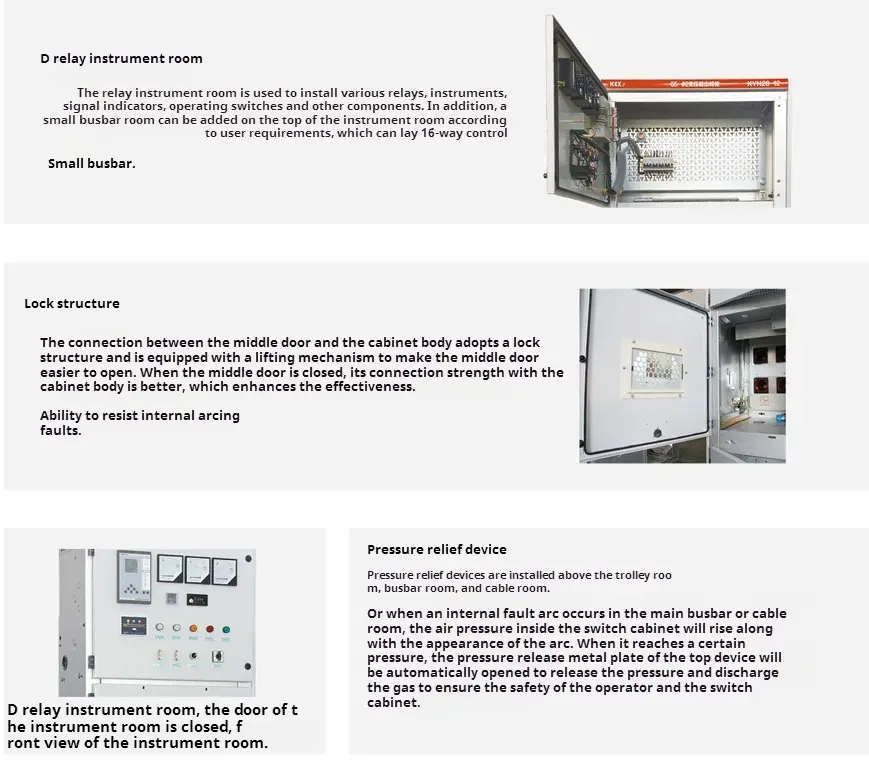

◆ Componente importante del set completo completa del tipo Kyn28-12
