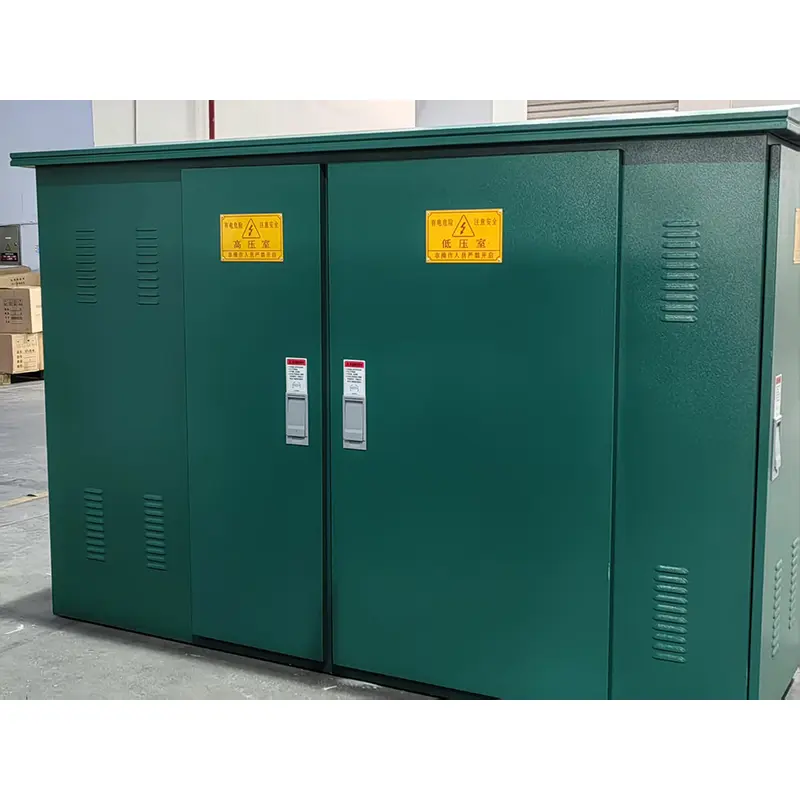

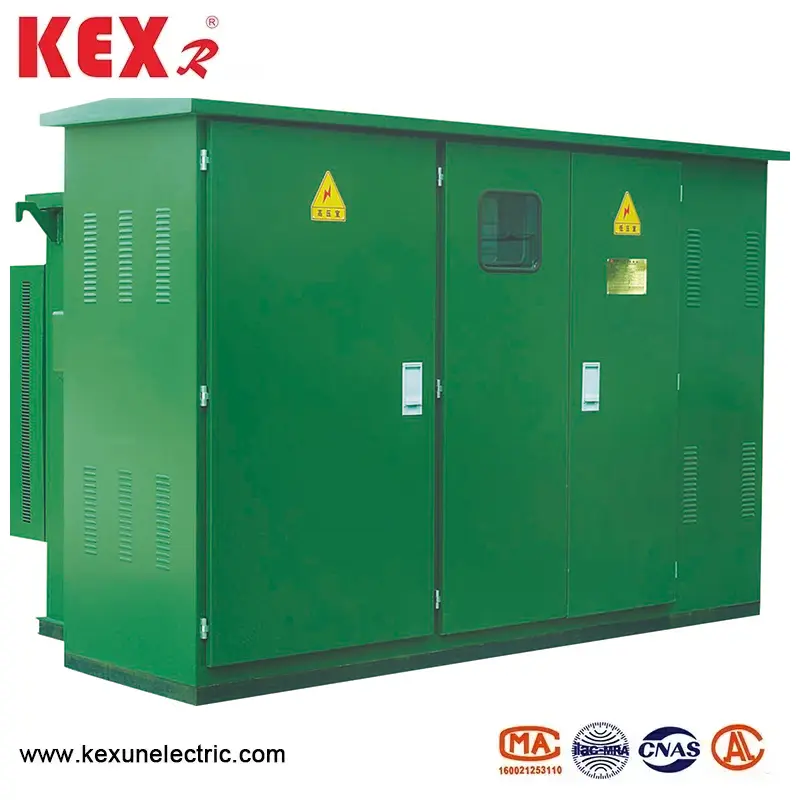

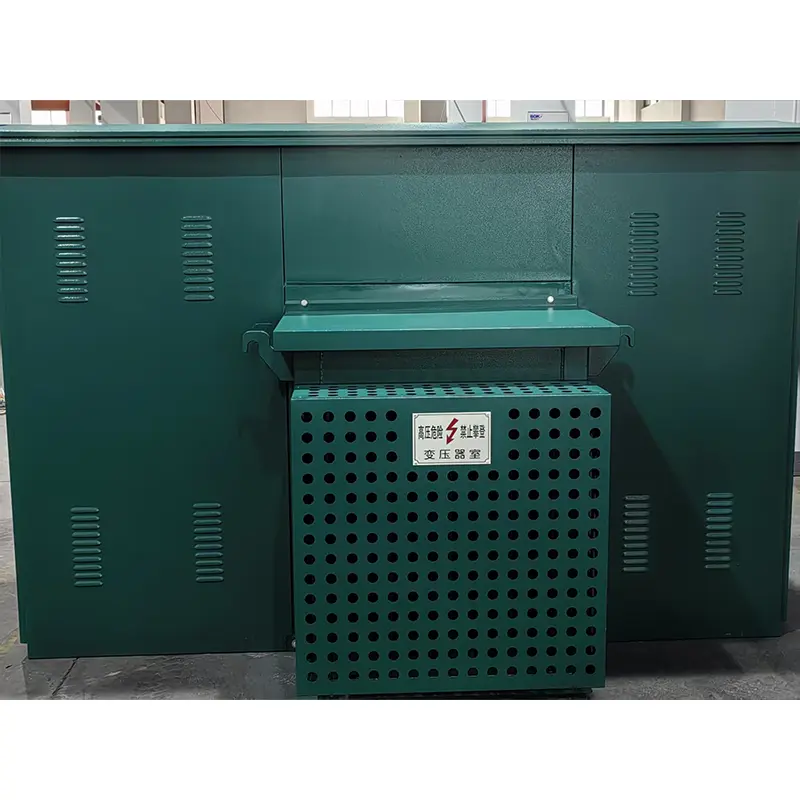

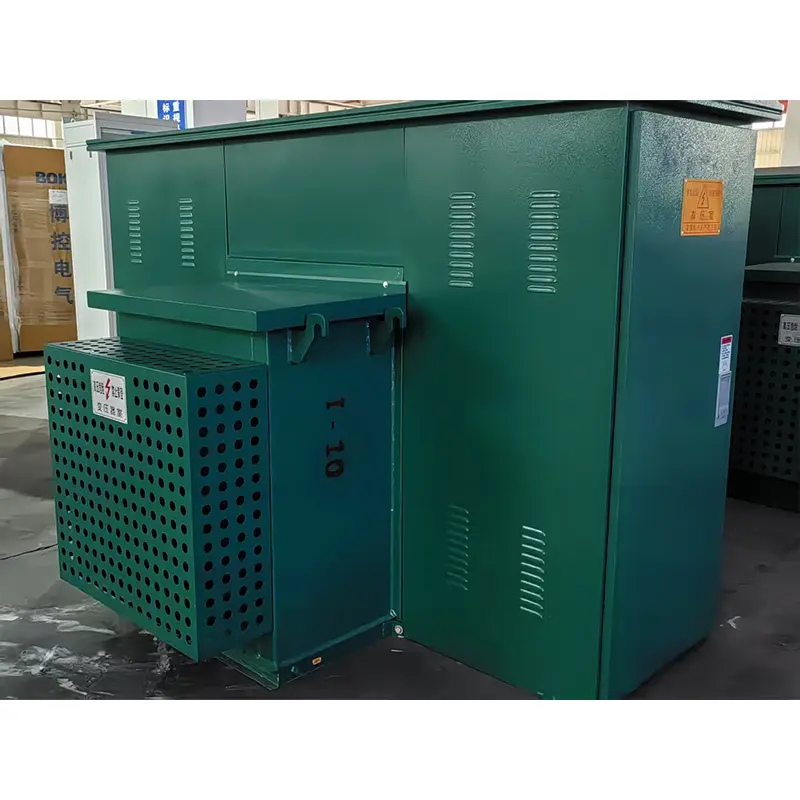

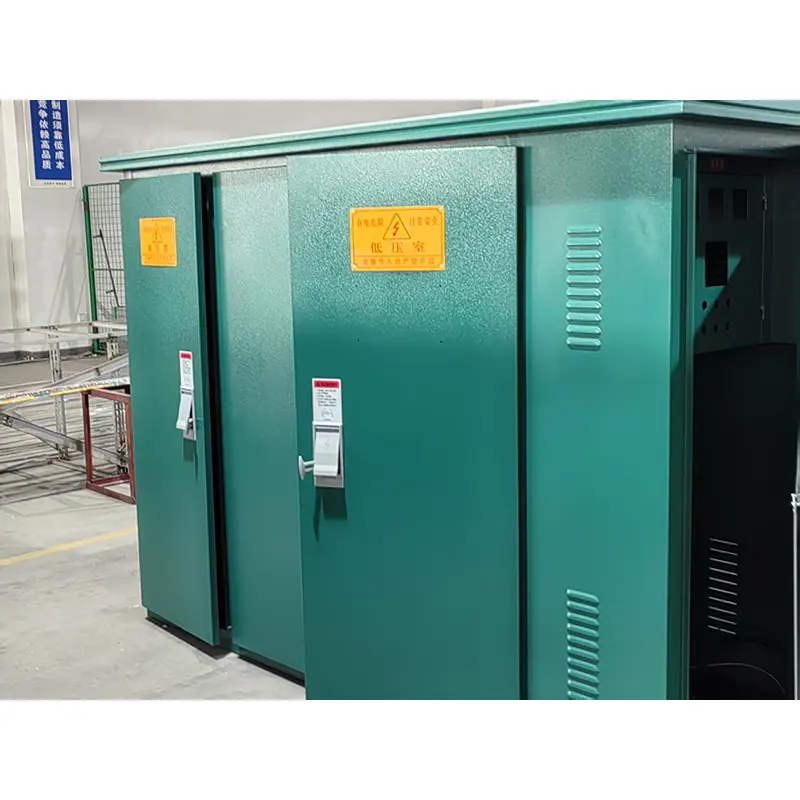

Sottostazione montata su pad di tipo americano

La sottostazione a tre fasi di tipo American a tre fasi di tipo ZBW-12, prodotta dal produttore cinese KEXR, è una sottostazione con struttura semplice, spazio piccolo e un forte isolamento, adatto per una tensione nominale di 10kV.
Modello: ZBW-12
Brand ： Kexr

Invia richiesta

Descrizione del prodotto

● Sostazione montata su cuscinetti in tre fasi di tipo americano utilizzando le condizioni

◆ Temperatura ambiente: la temperatura ambiente attorno alla sottostazione a tre pad-fase di tipo americano dovrebbe essere -30 ~ 40 ℃.

◆ Altitudine: la sottostazione a tre fasi di tipo americano deve essere installata al di sotto di 4000 m;

◆ Velocità del vento: equivalente a 34 m/s (non più di 700pa);

◆ Umidità: l'umidità relativa giornaliera media non è superiore al 95%; Il valore mensile di umidità relativa non è superiore al 95%;

◆ Affronta degli shock: l'accelerazione orizzontale non è superiore a 0,4 m/s²

e l'accelerazione verticale non è superiore a 0,15 m/s²

◆ Inclinazione del sito di installazione: l'installazione dell'inclinazione della sottostazione montata su cuscinetti a tre fasi di tipo americano non è superiore a 3

◆ Ambiente di installazione: l'aria circostante non è ovviamente inquinata da gas corrosivi e combustibili e non vi è alcuna vibrazione violenta nel sito di installazione

◆ Quando si ordina questo prodotto oltre le condizioni di cui sopra, è possibile negoziare con Kexr

● Parametri tecnici della sottostazione a montato di pad-fase di tipo American tipo ZBW-12

Numero di serie	Articolo	Unità	Parametri tecnici
1	Tensione nominale	kv	10/0.4
2	Tensione operativa massima	kv	12
3	Frequenza nominale	Hz	50
4	Capacità nominale	kva	150-1600
5	1min Frequenza di potenza Restringere la tensione	kv	35
6	Tensione dell'impulso di fulmini	kv	75
7	Metodo di raffreddamento		Onan
8	Rompere la corrente di backup ad alta tensione	IL	50
9	Rompere la corrente del fusibile plug-in	IL	2.5
10	Temperatura dell'ambiente	℃	-35 ~ 40
11	Temperatura della bobina ammissibile in aumento	℃	65
12	Regolazione della tensione senza carico		± 5% o ± 2*2,5%
13	Livello di rumore	db	50
14	Grado IP		IP43

Il trasformatore

La sottostazione del tipo di scatola americano preinstallata KEXR adotta la nuova serie S9 e S11 Transformers allagati in tre fasi olio presentano i vantaggi di bassa perdita di non carico, aumento a bassa temperatura, basso rumore e bassa altezza. La perdita di senza carico e la perdita di carico del trasformatore sono inferiori a quelle del trasformatore S9 originale, raggiungendo attualmente il livello avanzato domestico. Il trasformatore è di struttura completamente sigillata, che isola efficacemente l'inquinamento atmosferico e la degradazione dell'isolamento causate dall'umidità. Un cuscino d'aria di 40-90 mm viene lasciato nella parte superiore del serbatoio dell'olio, che può svolgere il ruolo della dissipazione del calore e del raffreddamento insieme alle corrugazioni del guscio del serbatoio dell'olio e può ridurre efficacemente la pressione interna.

Dimensioni e peso

Capacità	A	B	C	H	Peso （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Dimensione del contorno della sottostazione a tre fasi di tipo American tipo ZBW-12

ZBW-12 Dimensioni standard di sottostazione a tre fasi di tipo American American
Capacità (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
