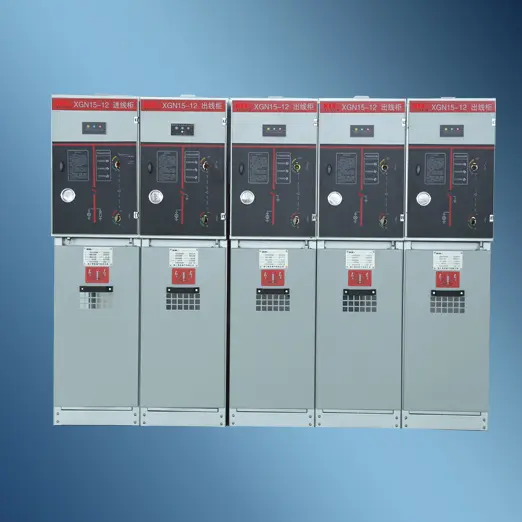

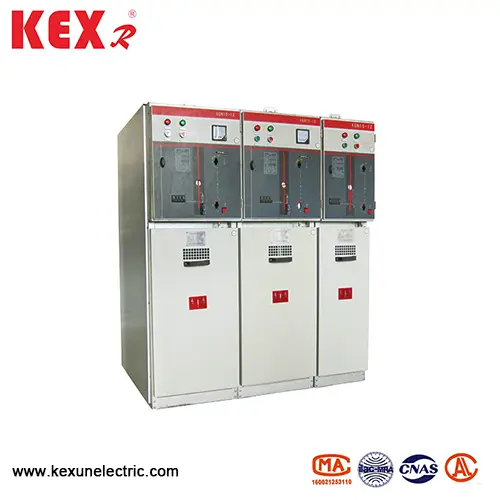

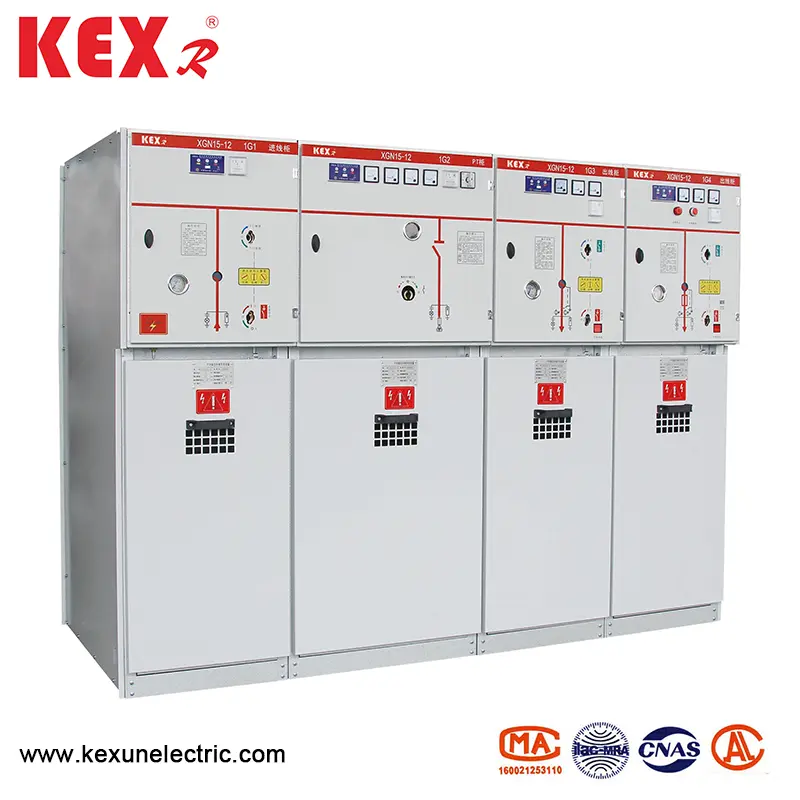

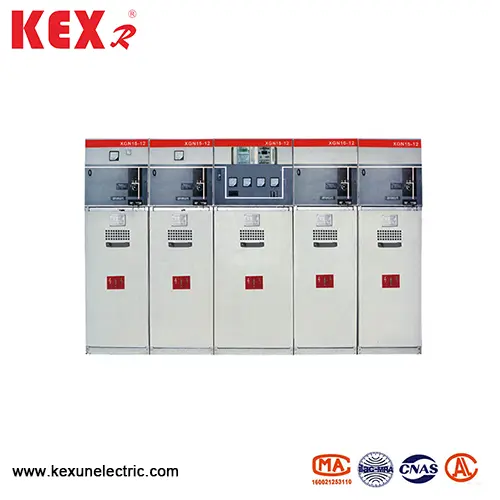

Unità principale dell'anello hexafluoruro

● Applicazione principale

XGN15-12 UNITÀ PRINCIPALE HEXAFLUORIDE ANELLO ADORT per i sistemi di alimentazione AC 50Hz e 12KV, ampiamente utilizzati in reti di anelli via cavo industriali e civili e progetti terminali di alimentazione, in particolare adatti a aree residenziali urbane, piccole sottostazioni secondarie, scambisti, bombolette industriali e vetri industriali.

● Condizioni di utilizzo

▶ Altitudine: ≤ 1000 m. (Se hanno requisiti speciali, indicali quando si ordina)

▶ Temperatura dell'ambiente: -25 ~ 40 ℃

▶ L'umidità relativa giornaliera media ： ≤95%

▶ L'umidità relativa mensile media ： ≤90%;

▶ Grado di resistenza agli urti ： 8 gradi

▶ Posizioni libere da vibrazioni violente, impatto, incendio, corrosione chimica e esplosione.

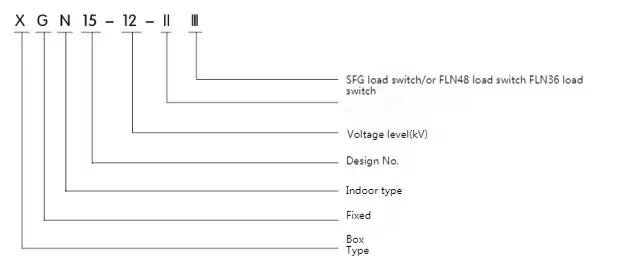

● Modello e significato

● I criteri si incontrano

XGN15-12 Tipo L'unità principale dell'anello esafluoruro soddisfa le seguenti criteri:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parametri tecnici e dimensioni

● Struttura e componenti di base dell'armadio dell'interruttore di carico

◆ XGN15-12 Tipo di unità principale dell'anello hexafluoruro Struttura dell'unità principale: camera dell'autobus+sala cavo di carico+meccanismo operativo+meccanismo di interblocco e sala di controllo a bassa tensione

◆ Interruttore di carico

Un interruttore di carico a tre stazioni è installato nella sala switch. Il guscio dell'interruttore di carico è realizzato in resina epossidica e riempito con esafluoruro di zolfo (SF). ) Il gas è un mezzo isolante e SF può essere installato nella stanza degli interruttori in base ai requisiti del cliente. Contatore di densità del gas o misuratore di densità del gas con contatto allarme.

◆ Sala via cavo

L'armadio dell'interruttore di carico ha un'ampia stanza del cavo, che viene utilizzata principalmente per la connessione del cavo, in modo che i cavi a core singolo o a tre core possano essere collegati da semplici teste dei cavi non schermate e allo stesso tempo possono essere installati un fulmine, il trasformatore di corrente, l'interruttore di terra inferiore e altri elementi in ampio spazio. Secondo il design standard, la porta dell'armadio ha una finestra di osservazione e un dispositivo di interblocco di sicurezza e la piastra inferiore della stanza del cavo è dotata di copertura di tenuta e morsetto per cavi con telaio di supporto delle dimensioni appropriate. La piastra inferiore e il telaio della porta anteriore della stanza del cavo possono essere rimossi per facilitare l'installazione del cavo.

◆ Meccanismo di impasto, meccanismo di interblocco e sala di controllo a bassa pressione

La stanza a bassa tensione con interblocco svolge allo stesso tempo il ruolo del pannello di controllo. La camera a bassa tensione è dotata di meccanismo di funzionamento della molla con indicatore di posizione, interblocco e dispositivo meccanico e può anche essere dotata di contatti ausiliari, bobina di inciampare, meccanismo di inciampo di emergenza, display in tempo vivo capacitivo, blocco chiave e dispositivo di funzionamento elettrico. Allo stesso tempo, lo spazio nella camera a bassa tensione può anche essere dotato di circuito di controllo, strumento di misurazione e relè protettivo. L'armadio largo 750 mm ha due camere identiche a bassa tensione, che possono essere dotate di più accessori. L'intero armadio dell'interruttore XGN15 può essere diviso in due parti, la parte superiore dell'armadio include la camera degli autobus, l'interruttore di carico, il meccanismo di funzionamento e la stanza a bassa tensione, che è separata dalla stanza del cavo inferiore. Pertanto, l'apparecchiatura installata nell'unità superiore può essere revisione e riformata in modo sicuro e comodo e l'intera unità superiore può essere sostituita.

◆ Camera degli autobus

La camera degli autobus è disposta nella parte superiore del mobile. Nella camera degli autobus, gli autobus principali sono collegati insieme e attraversano l'intera fila di mobili a interruttore

◆ Componenti di base OFXGN15-12 Tipo unità principale dell'anello esafluoruro

▶ FLN36 Switch è sviluppato e prodotto dall'azienda introducendo tecnologie straniere e secondo i requisiti del sistema di alimentazione domestica.

▶ L'interruttore di carico ha tre stati: chiusura, apertura e messa a terra. I contatti dinamici e statici dell'interruttore di carico sono posizionati nel guscio di resina epossidica che porta a fusione con struttura rinforzata e SF. Il gas è il mezzo di estinzione dell'arco e la pressione dell'aria è di 14 bar. Ogni interruttore di carico è sigillato e esente da manutenzione e il barometro può essere selezionato separatamente. Il tipico metodo di installazione dell'interruttore di carico nell'armadio della rete ad anello consiste nel posizionare una partizione in acciaio tra camera via cavo e camera degli autobus e installarla in orizzontale. Questo metodo di installazione isola la stanza degli autobus dalla stanza del cavo per soddisfare i requisiti di sicurezza più rigorosi per il funzionamento e la manutenzione. Se si verifica l'arco all'interno, c'è un punto debole strutturale sul retro del guscio dell'interruttore di carico, che verrà lavato via, quindi la valvola di scarica dell'arco sull'armadio verrà lavato via e il flusso di aria a pressione verrà guidata fuori dall'armadio.

▶ L'interruttore di carico ha due meccanismi operativi ： Meccanismo operativo a molla singola (tipo K) e meccanismo operativo a doppia molla (tipo A), il meccanismo elettrico può essere aggiunto ai due tipi di meccanismi operativi sopra per realizzare il controllo elettrico remoto.
