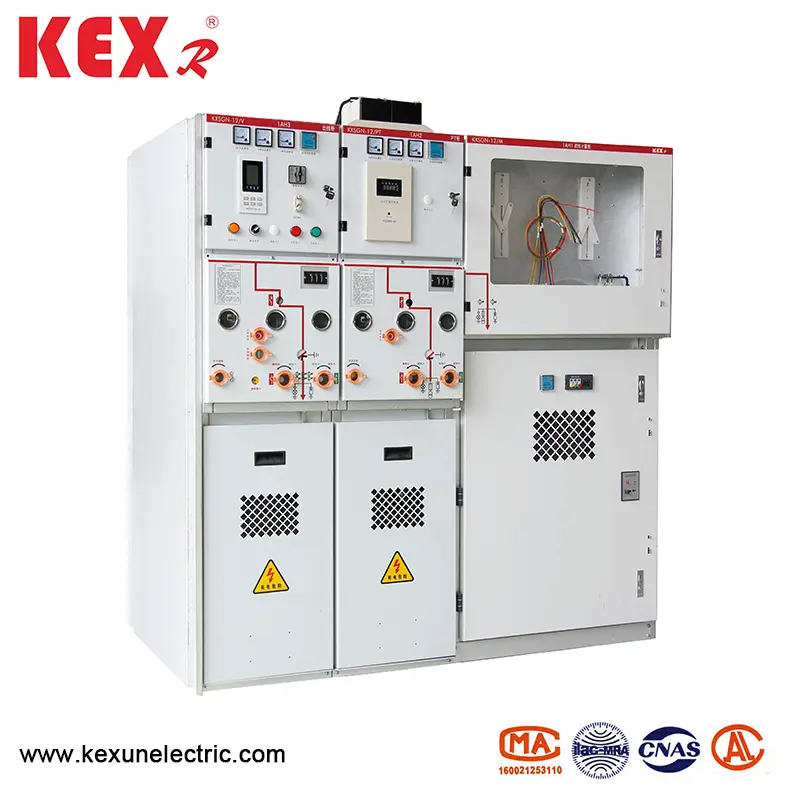

Apparecchiatura di interruttore di media tensione chiusa isolata solida

Kexun è un fornitore specializzato nella produzione di attrezzature di trasmissione e trasformazione in Cina. L'attrezzatura a interruttore di media tensione chiusa isolata di Solide è uno dei prodotti principali di Kexr. Utilizza materiale di isolamento solido come mezzo di isolamento principale, fornendo una serie perfetta di soluzioni per gli utenti di aggiornamento della rete elettrica e distribuzione.
Modello: KXSGN-12
Brand ： Kexr

Invia richiesta

Descrizione del prodotto

● Panoramica del prodotto

Le apparecchiature di interruttore di media tensione chiusa KXSGN-12 isolate a solido hanno molti schemi come la protezione dell'interruttore, la protezione del trasformatore, il controllo del carico, l'elettricità di combinazione di fusibili, l'alimentazione PT, il sollevamento dell'accoppiatore del bus e così via. Questo prodotto può essere utilizzato come apparecchiatura di distribuzione della rete di anelli di alimentazione e può anche essere utilizzato come attrezzatura di distribuzione di energia per la costruzione urbana di imprese industriali e minerarie, con le caratteristiche di multifunzione e versatilità.

L'attrezzatura a interruttore di media tensione a media isolata solida adotta materiale isolante solido come mezzo isolante principale, l'interruttore a vuoto, la connessione conduttiva, il disconnettore, l'interruttore di terra, il bus principale, il bus di filiale e altri circuiti elettrici principali sono avvolti e confezionati con mezzo isolante solido in uno o più moduli con determinate funzioni, che possono essere combinate o espanse di nuovo e hanno un isolamento e una tenuta piena.

● Condizioni di utilizzo

Temperatura ambientale ： -45 ~ 40 ℃

Altitudine massima ： 4000m

Temperatura media giornaliera massima ： 35 ℃

Max Humidità giornaliera ： 95%

Max Umidità mensile ： 90%

Max intensità sismica ： Grado 8

Nota ： Le apparecchiature di interruttore di media tensione a media tensione isolata solida devono essere installate in un luogo senza incendio, esplosione e vibrazioni violente.

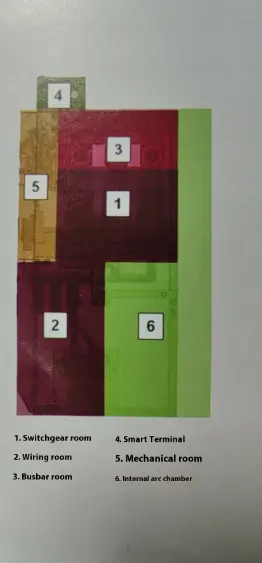

● Struttura distanziale

Solid Insulated Closed Medium Voltage Switch Equipment

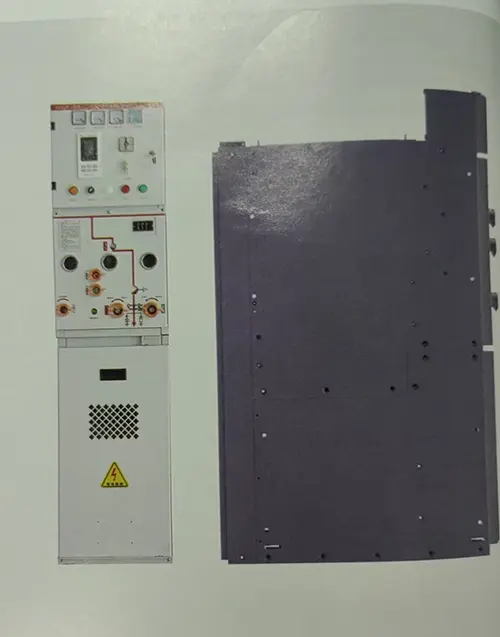

● Dimensione del contorno dell'attrezzatura di interruttore di media tensione chiusa isolata solida

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Tipo di isolamento inferiore

Piano	Larghezza del gabinetto	Profondità del mobile	Altezza del mobile	Top Protection
PT in arrivo in arrivo	450	940	1500	Aumenta 200
In arrivo e contorno	375	940	1500	Aumenta 200
Interruttore di interconnessione	375	940	1500	Aumenta 200
Isolamento dell'interconnessione	375	940	1500	Aumenta 200
Sollevamento di Busbar	375	940	1500	Aumenta 200
Misurazione tradizionale	750	940	1500	Aumenta 200
Misurazione compatta	375	940	1500	Aumenta 200
Alimentazione Pt	450	940	1500	Aumenta 200
Stazione base di controllo e protezione	375	940	1500

◆ Tipo di isolamento superiore

Piano	Larghezza del gabinetto	Profondità del mobile	Altezza del mobile	Contorno sopraelevato
PT in arrivo in arrivo	450	940	1800	Approfondire 260
In arrivo e contorno	425	940	1800	Approfondire 260
Interruttore di interconnessione	425	940	1800	Approfondire 260
Isolamento dell'interconnessione	425	940	1800	Approfondire 260
Sollevamento di Busbar	425	940	1800	Approfondire 260
Misurazione tradizionale	750	940	1800	Approfondire 260
Misurazione compatta	425	940	1800	Approfondire 260
Alimentazione Pt	450	940	1800	Approfondire 260
Stazione base di controllo e protezione	375	940	1800

● Parametro tecnico

◆ Parametri tecnici del quadro

Articolo			Unità	Dati
Tensione nominale			Kv	12
Frequenza nominale			Kv	50
Corrente nominale			Kv	630	1250
Livello di isolamento nominale	Tensione di resistenza della frequenza di alimentazione （UD） 1min	Rottura	A	48
		Alternare	A	42
		Terra relativa	A	42
	Impulso Lightning Restringi la tensione （UP）	Rottura	A	85
		Alternare	A	75
		Terra relativa	A	75
Corrente di rottura a corto circuito nominale （1SC）			A	25	31.5
Valutazione a breve termine resistere alla corrente （4S）			IL	25	31.5
Picco nominale Responsabile della corrente （1p）			IL	63	80
Corrente di chiusura del corto circuito classificato （Picco） (1Ma)			IL	63	80
Grado di protezione del recinto			IL	IP4X
Metodo operativo			Tempo	Tipo di accumulo di energia a molla

◆ Parametri tecnici dell'interruttore di messa a terra isolato

Articolo			Unità	Dati
Tensione nominale			Kv	12
Corrente nominale			A	630	1250
Valutazione a breve termine resistere alla corrente （4S）			IL	25	31.5
Picco nominale Restringi la corrente				63	80
	Tensione di resistenza della frequenza di alimentazione （UD） 1min	Fase e terra	Kv	42
		Rottura		48
	Impulso di fulmini classificato Restringe la tensione （UP）	Fase e terra	Kv	75
		Rottura		85
Vita meccanica del disconnettore (on-off)			Tempo	3000
Vita meccanica dell'interruttore di messa a terra (off-grounding)			Tempo	3000

Tag caldi: Attrezzatura a interruttore di media tensione chiusa solida, produttore di porcellane, soluzioni Kexun
