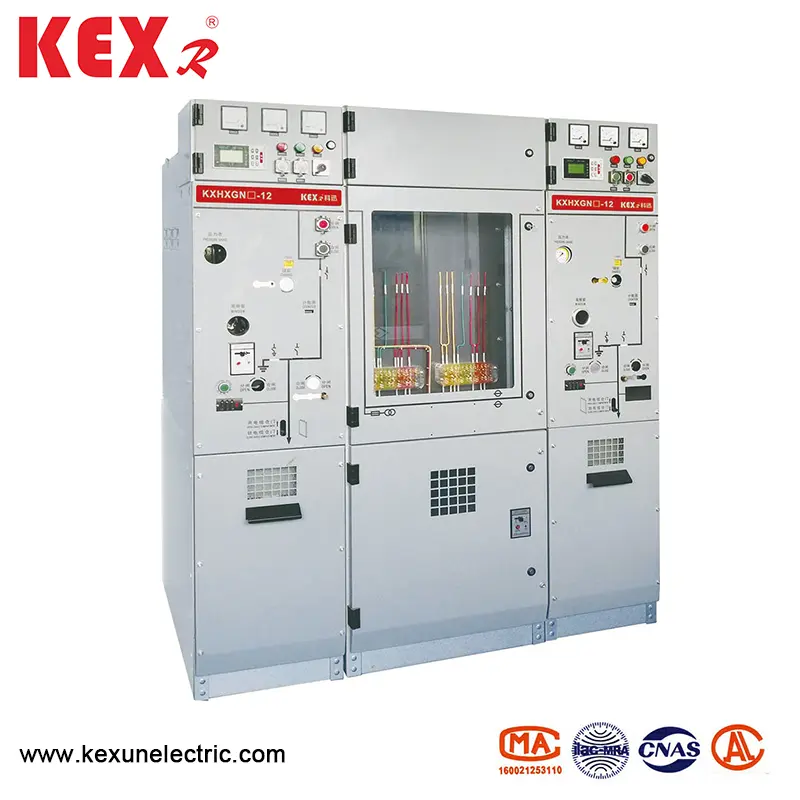

Unità principale anello isolato a gas di protezione ambientale

● Caratteristiche del prodotto

▶ Intervallo di applicazioni ampio: l'unità principale dell'anello isolato a gas ambientale non utilizza alcun gas tossico e dannoso, che determina la sicurezza dell'ambiente di utilizzo. Che si tratti nel seminterrato, nel tunnel, sulla nave o in vari ambienti all'interno e all'esterno. L'interno del magazzino ad alta pressione può essere riempito con aria secca o azoto, che è adatto all'uso sicuro in condizioni difficili, come alta quota, forte tempesta di sabbia, bassa temperatura, freddo grave, elevati requisiti di protezione ambientale, frequenti luoghi di funzionamento, luoghi a prova di esplosione, elevata nebbia e condensazione del sale. Completamente isolato e completamente chiuso, è adatto all'apparecchiatura per continuare a correre dopo aver adottato alcune misure di pulizia e asciugatura dopo un breve periodo di afflusso di acqua.

▶ Freco di manutenzione: HXGN (H) □ -12 Tipo di protezione ambientale Gas Anello Insulato L'unità principale è in uno stato completamente sigillato ad eccezione della parte dell'interruttore ad alta tensione del meccanismo operativo, in modo che la pulizia e la manutenzione possano essere evitate e il costo del funzionamento e della manutenzione. Il gabinetto Switch ha un alto grado di automazione e la funzione di rilevamento online informerà l'utente del funzionamento dell'apparecchiatura in tempo reale. È più favorevole all'automazione della rete di distribuzione. Ridurre i costi di funzionamento manuale e il costo di produzione delle imprese elettriche.

▶ Elevata sicurezza: un sistema di interblocco perfetto, la frattura di isolamento trifase è chiaramente visibile, evitando incidenti di errori di errori. SF cancellato. Applicazione del gas. Rafforzare la struttura di isolamento interfase per evitare il corto circuito interfase o multi-loop per espandere o causare incidenti di esplosione. Viene adottato l'interruttore a vuoto con l'energia del vuoto a gas e protezione ambientale di protezione ambientale e il palo della tenuta solida ha ulteriori prestazioni protettive per l'interruttore.

▶ Facilità di funzionamento: l'interruttore di messa a terra del disconnettore ha una sola maniglia operativa, quindi non è necessario identificare e preoccuparsi degli errori. Quando l'interruttore di circuito è in esecuzione, la maniglia operativa dell'interruttore di messa a terra del disconnettore non può essere gestita e non è necessaria un addestramento tecnico complicato, il che rende estremamente semplice l'operazione e impedisce l'errore di funzionamento. Il polo di tenuta solida è formato dal processo APG in resina epossidica, che ha eccellenti proprietà elettriche e meccaniche

▶ Il polo di tenuta solida è la parte chiave dell'interruttore, che è sia una parte isolante che una parte del cuscinetto. Allo stesso tempo, soddisfa i requisiti tecnici della resistenza al calore, della resistenza al freddo, della resistenza al cracking, dell'elevata resistenza meccanica e della buona resistenza all'isolamento.

▶ La struttura del cabinet singolo adotta la spina generale del bus e del cavo isolato prodotto dai produttori di accessori per cavi professionali. Il quadro può essere assemblato in loco e ampliato a piacimento, che evita l'inconveniente del trasporto e dell'installazione causati da più gruppi di armadi. Naturalmente, gli armadi combinati possono anche essere forniti su richiesta.

▶ Frattura di isolamento reale chiaramente visibile.

▶ L'intera serie di prodotti è progettata in modo unificato, fornendo una varietà di tipi di armadietti (interruttore, interruttore di carico, PT, barra del bus, barra del bus, ecc.) Richiesta dagli utenti e le dimensioni geometriche sono completamente coerenti.

▶ Il gabinetto switch ha interfacce intelligenti e posizioni di installazione del sensore, che possono soddisfare i requisiti della griglia intelligente dopo essere equipaggiati con apparecchiature intelligenti.

▶ Il bus principale adotta il bus di gomma silicone standard.

▶ Il disconnettore adotta il disconnettore a tre stazioni, che è installato sul lato del bus.

▶ Le prestazioni eccellenti dell'unità principale anello isolato a gas di protezione ambientale

Determina che può sostituire completamente il mobile della rete ad anello di carico SF6.

● Condizioni di utilizzo

◆ Temperatura ： -25 ~ 45 ℃

◆ Temperatura massima giornaliera: 35 ℃

◆ Grado IP ： Tenui di guarnizione del corpo caricato IP67, Switch Cabinet Shell IP4X

◆ L'aria circostante di protezione ambientale dell'unità principale dell'anello isolato a gas non deve essere ovviamente inquinata da vapore corrosivi di gas e acqua.

◆ Non esiste un luogo di vibrazione violento frequente e il design della durezza in parti dure soddisfa vari requisiti.

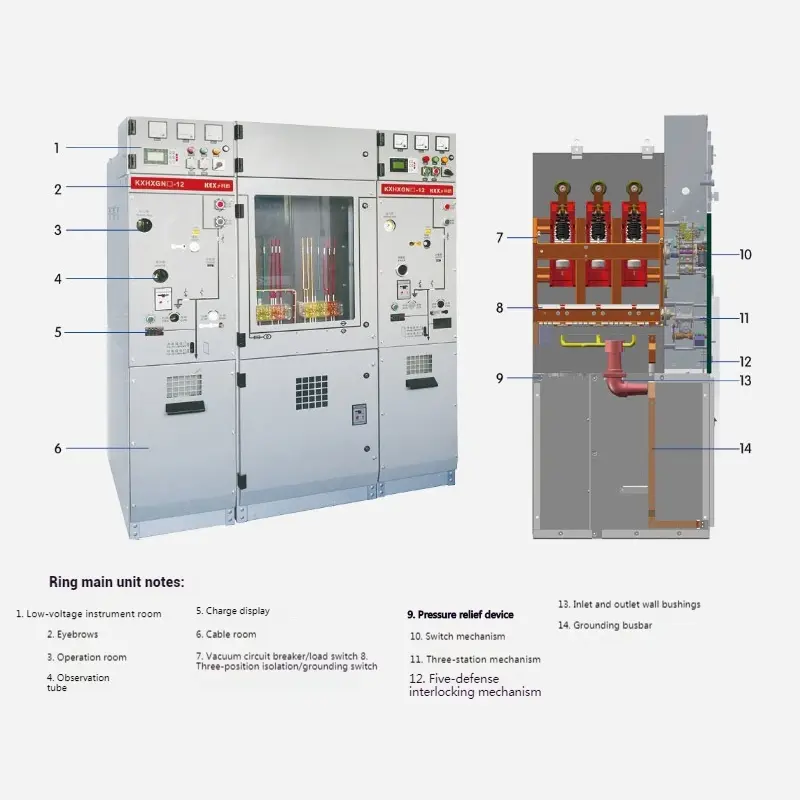

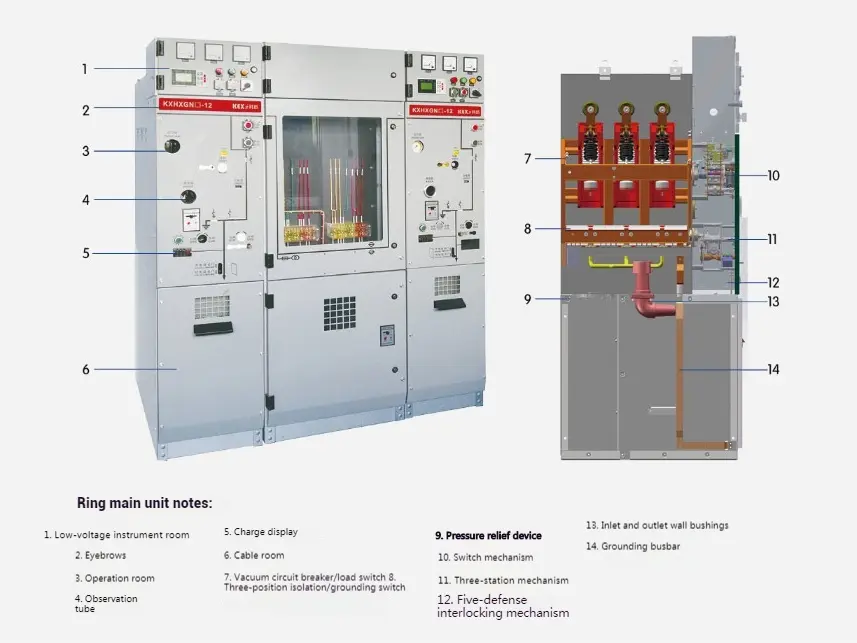

● Struttura del gabinetto

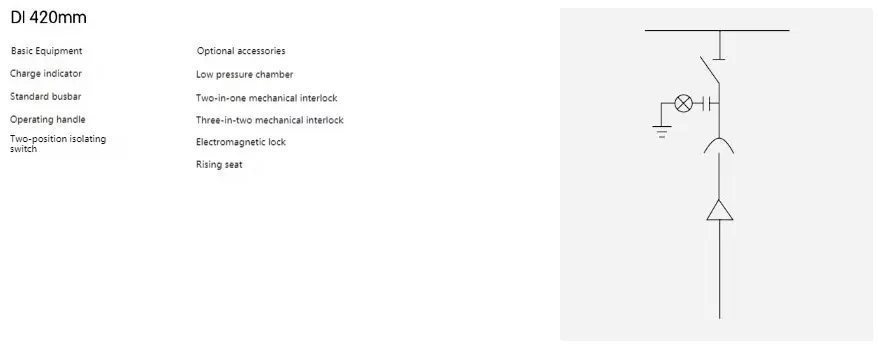

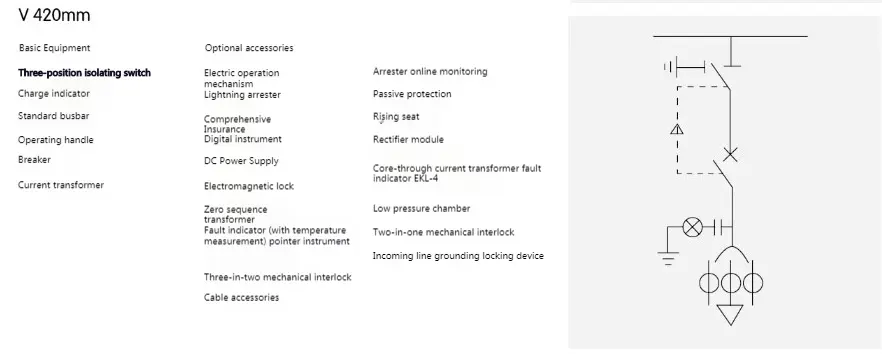

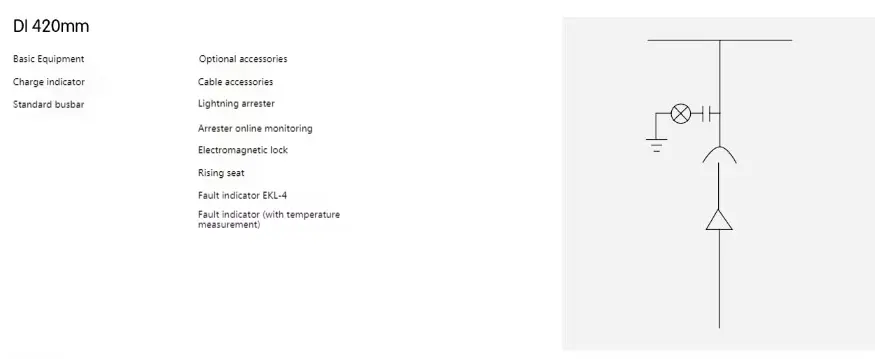

◆ Schema di configurazione 1 di unità principale dell'anello isolato a gas di protezione ambientale

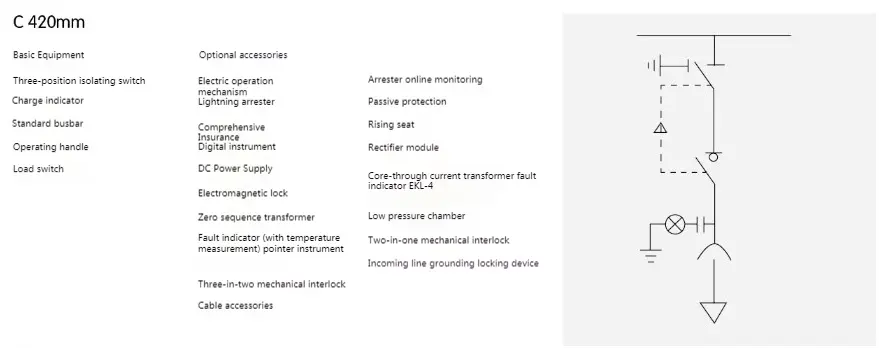

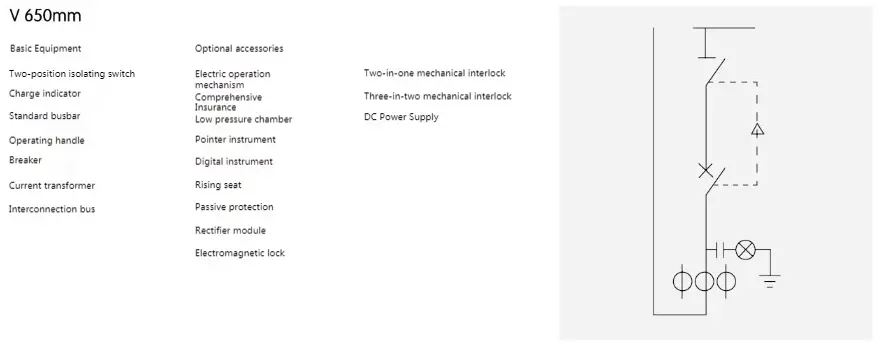

◆ Schema di configurazione 2 di unità principale anello isolato a gas di protezione ambientale

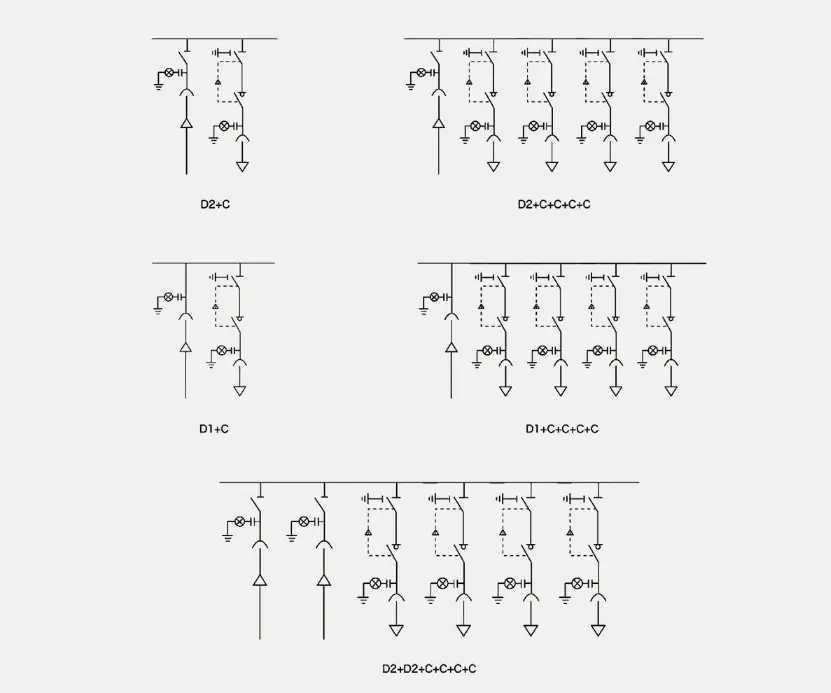

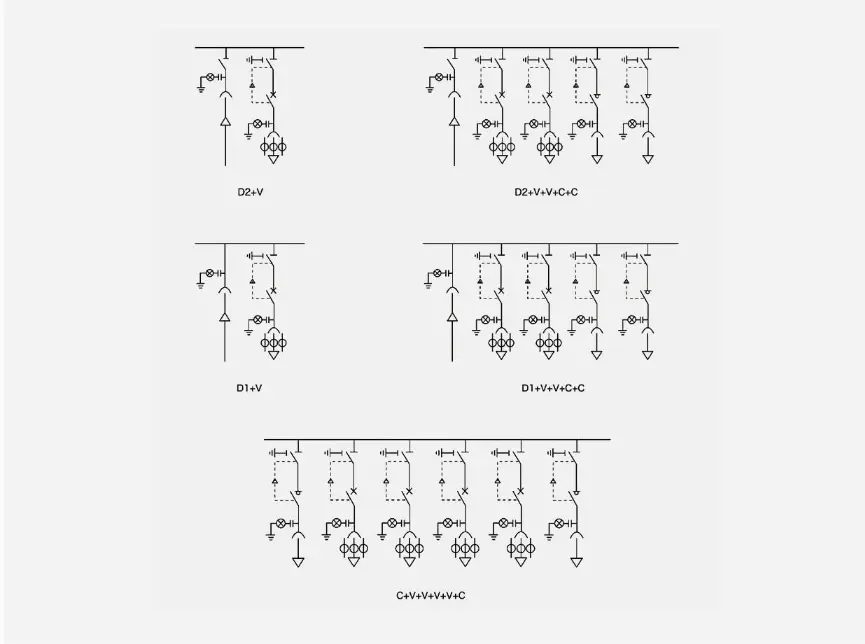

◆ Combinazione tipica dello schema 1 di unità principale anello isolato a gas di protezione ambientale

Nota ： Gli schemi di riferimento tipici di cui sopra possono essere combinati in vari modi in base alle esigenze degli utenti.

Combinazione di schemi tipici 2 dell'unità principale anello isolato a gas di protezione ambientale

Nota ： Gli schemi di riferimento tipici di cui sopra possono essere combinati in vari modi in base alle esigenze degli utenti.

● Switch Istruzioni operative

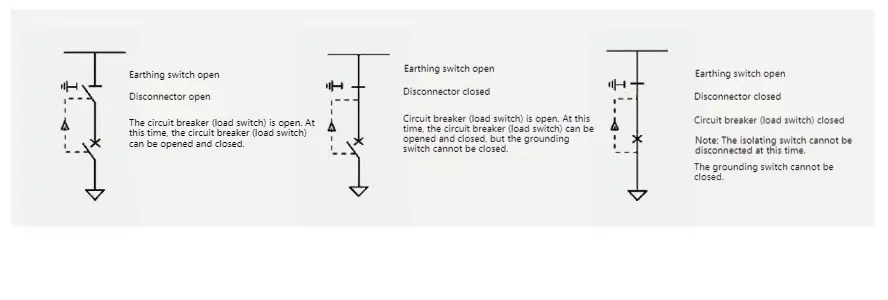

◆ Spegno di posizione e interblocco

◆ Passaggi operativi

Trasmissione di alimentazione ： appendi (chiudi) le porte superiori e inferiori con un interruttore (interruttore di carico) → l'interruttore di messa a terra con un interruttore di isolamento → l'interruttore (interruttore di carico) con una trasmissione di potenza è completato.

Cut alterni ： Interruttore (interruttore di carico) → Disconnettore → Interruttore di messa a terra → Interruttore (interruttore di carico) viene scaricato (aperto) e la porta viene oscurata.

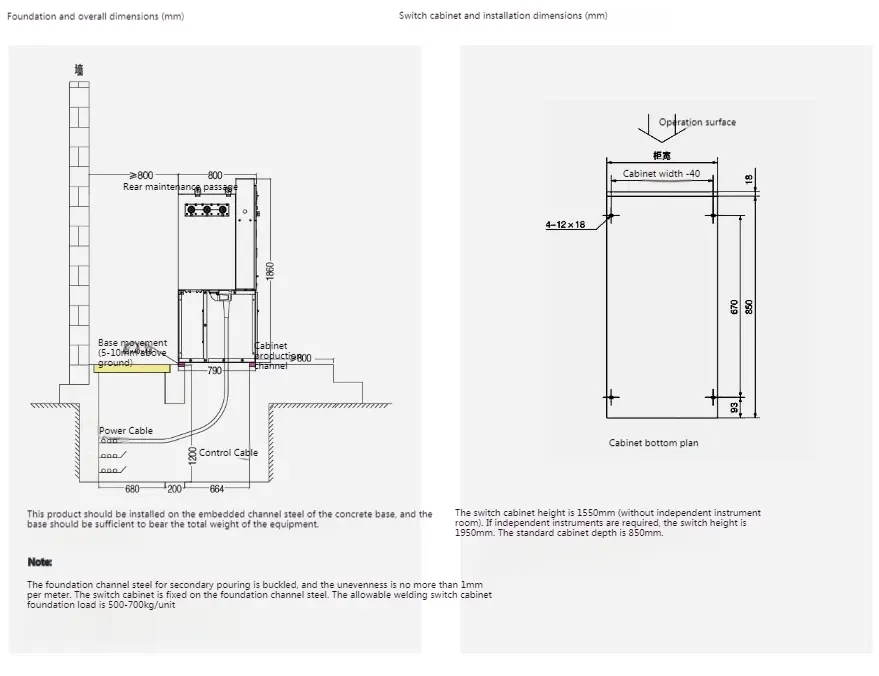

◆ Istruzioni di installazione
