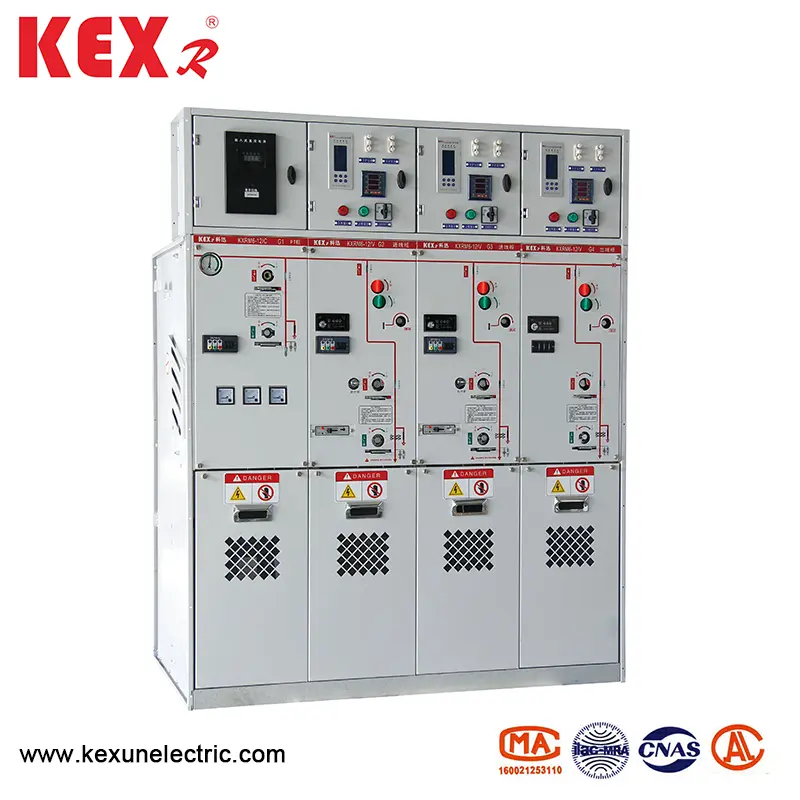

Tutti i mobili a gas isolato chiuso

● Condizioni di utilizzo

KXMR6-12 Tipo TUTTO TUTTO IL MOBIETTO DI GAS ISOLATO CLACCIATO È adatto a vari ambienti come temperatura alta e bassa (+40 ℃ ~ -40 ℃), umidità, polvere, inquinamento del sale, mine e alta quota (1000 m), immersione a breve termine in acqua entro 24 ore non influisce sull'uso.

Nota: se l'altitudine è più alta, indica l'altitudine specifica.

● Caratteristiche del prodotto

▶ KXRM6-12 Tutti i mobili a gas isolato chiusi utilizzano il gas SF6 come mezzo di estinzione e isolamento.

▶ L'armadio è completamente sigillato e isolato; Busbar, interruttori e parti in diretta sono completamente chiusi in guscio in acciaio inossidabile.

▶ La cavità è riempita con gas SF6 da 1,4 bar e il livello di protezione raggiunge IP67: l'intero dispositivo di interruttore non è completamente influenzato dalle condizioni ambientali esterne, il che può garantire il normale funzionamento dell'interruttore anche in casi estremi come l'immersione dell'acqua a breve termine e il prodotto è esente da manutenzione per la vita.

▶ Il gabinetto ha un perfetto dispositivo di interblocco a "prevenzione a cinque prevenzioni", che elimina completamente i possibili guasti operativi del personale e delle attrezzature causate da un disaccordo umano.

▶ Tutti i mobili hanno canali di rilievo a pressione sicuri affidabili, il che può garantire la sicurezza personale degli operatori anche in casi estremi.

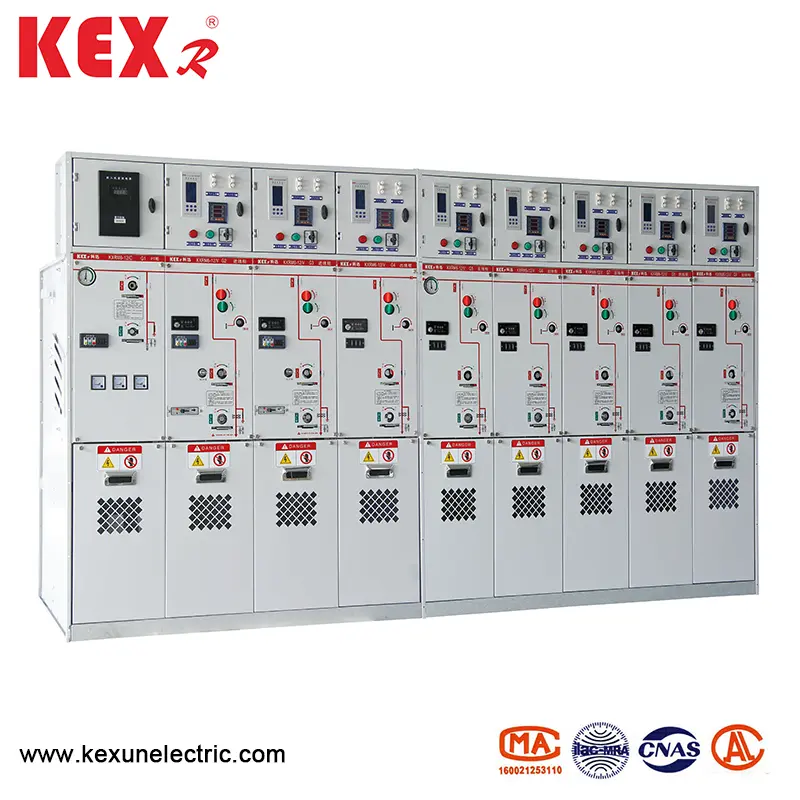

▶ L'armadio è diviso in due tipi: combinazione di unità fissa e combinazione unitaria espandibile.

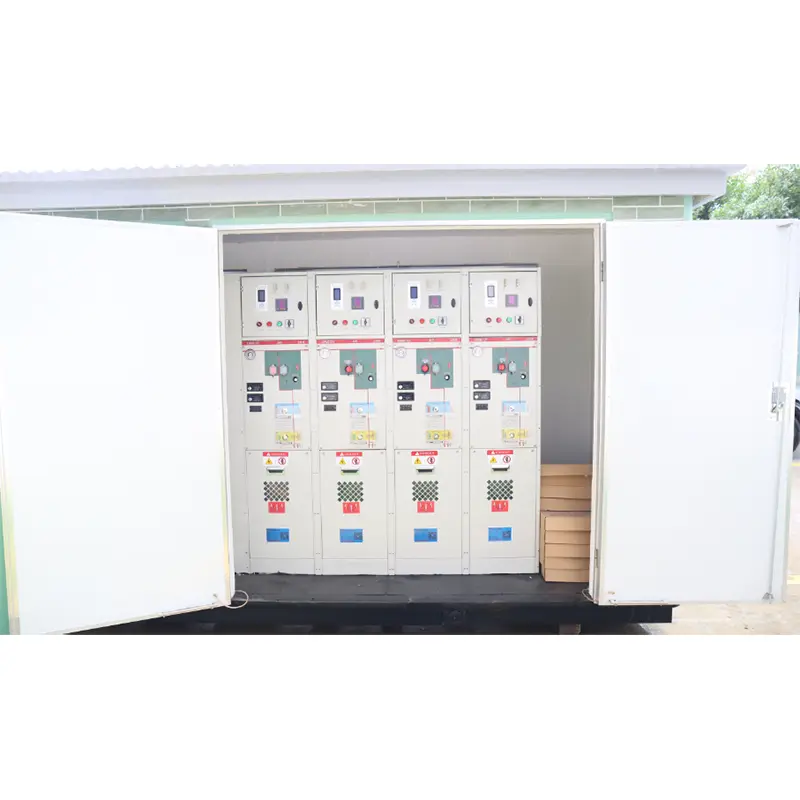

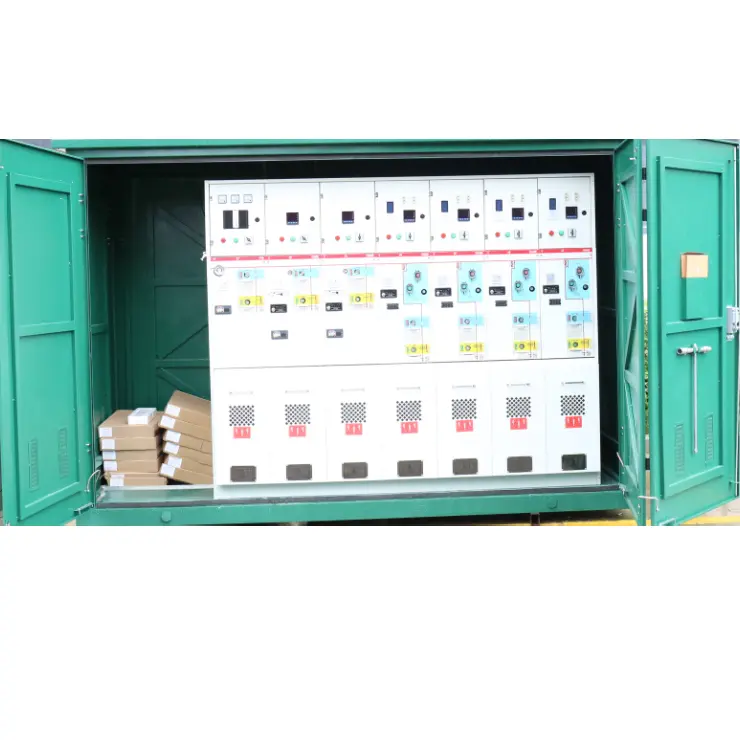

▶ Le dimensioni del KXRM6-12 Tutti i mobili a gas isolato chiuso sono convenienti da installare e può essere adatto a luoghi con spazio ristretto e cattive condizioni ambientali.

▶ L'armadio può essere dotato di dispositivi elettrici, telecomando e monitoraggio in base alle diverse esigenze degli utenti.

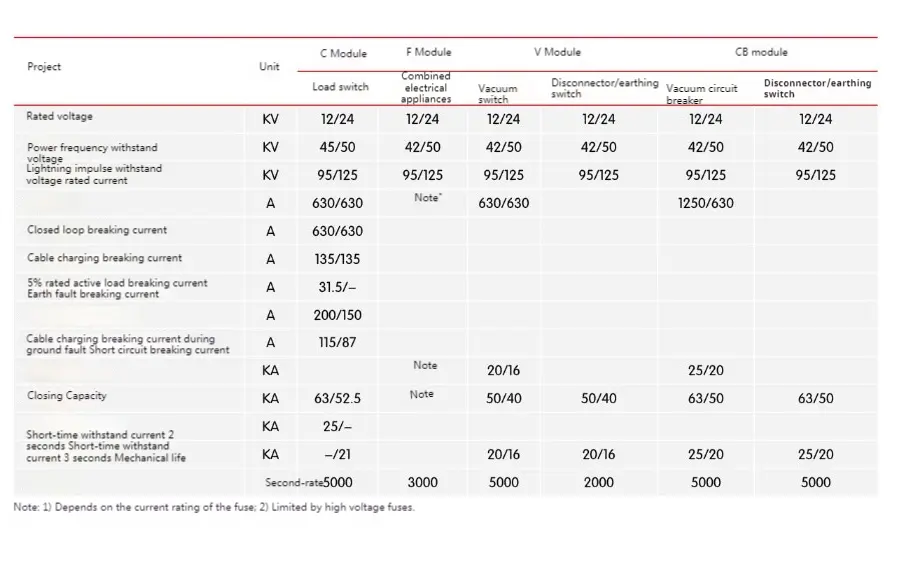

● Parametro tecnico

● Protezione del trasformatore e della linea

KXRM6-12 Tutta unità di combinazione di cabinet a gas isolato chiuso fornisce due modalità di protezione del trasformatore, vale a dire l'apparato di combinazione dei fusibili per l'interruttore di carico e l'interruttore con protezione del relè.

1. La protezione dei trasformisti è una combinazione di fusibili e interruttore di carico ad alta tensione limitante la corrente. La sala dei fusibili sarà installata dietro un involucro chiuso separato situato nella parte anteriore dell'unità. L'interruttore di carico utilizza un meccanismo di accumulo di energia a molla, che può essere attivato dall'attaccante dei fusibili.

2.In per facilitare la sostituzione del fusibile, la maniglia operativa può essere utilizzata per rimuovere il coperchio finale della camera del fusibile. Il meccanismo di inciampo del fusibile è pre-posizionato, che garantisce le prestazioni impermeabili dell'intero sistema.

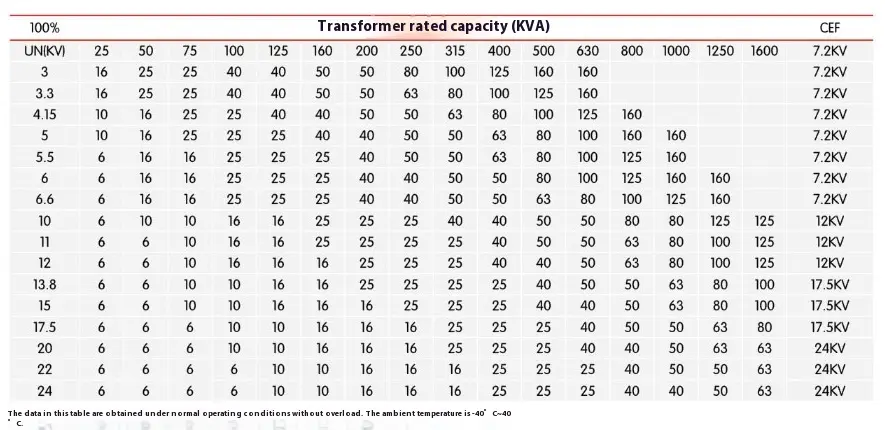

● Tabella di confronto dei fusibili e del trasformatore

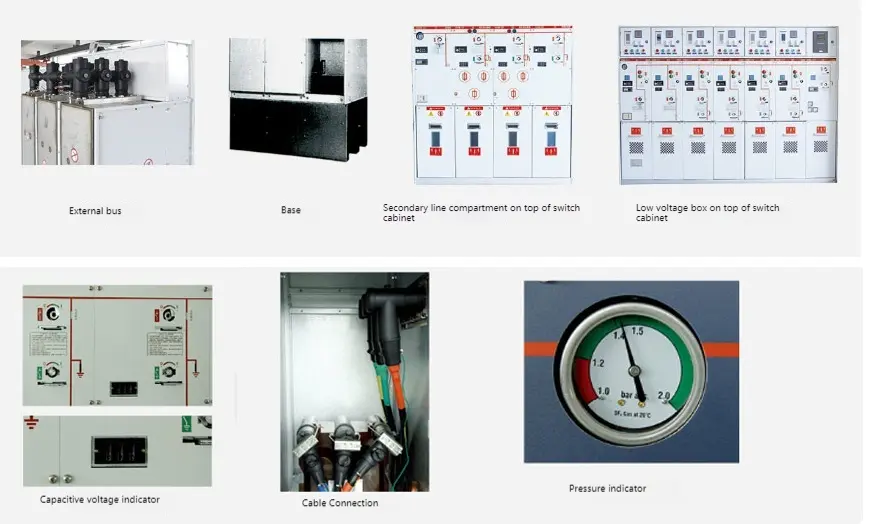

● Accessori opzionali

◆ Contatto ausiliario

Tutti gli interruttori di carico e gli interruttori possono essere dotati di posizione dell'interruttore che indica 2NO+2NC. Una bobina di viaggio parallela (AC o DC) può essere installata sull'interruttore del trasformatore e l'interruttore e il componente di controllo a bassa tensione si trova dietro il pannello frontale.

◆ Indicazione di tensione

L'indicatore di tensione capacitivo mostra se la boccola viene caricata o meno e la presa su di essa può essere utilizzata per la fase nucleare.

◆ Indicatore di cortocircuito e guasto a terra

Per facilitare la posizione del guasto, il modulo dell'interruttore del cavo può essere dotato di cortocircuiti e indicatori di guasto a terra per un semplice rilevamento dei guasti.

◆ Funzionamento elettrico

È uno schema standard per il meccanismo di funzionamento manuale dell'unità di interruttore del cavo e dell'unità di trasformatore. Puoi anche scegliere di installare un meccanismo operativo elettrico. Gli interruttori del cavo, gli interruttori a vuoto e gli interruttori di terra sono tutti azionati da meccanismi situati dietro il pannello frontale. Tutti gli interruttori e gli interruttori possono essere gestiti mediante maniglia operativa (configurazione standard) o può essere dotato di meccanismo operativo del motore (accessori). Tuttavia, l'interruttore di messa a terra può essere utilizzato solo manualmente e viene configurato un meccanismo con la capacità di chiudere la corrente di guasto.

◆ Cablaggio

Sono installate boccole standard in conformità con Din47636. Tutte le boccole hanno la stessa altezza da terra e sono protette dalla piastra di copertura della stanza via cavo. Alcune piastre di copertura possono essere interbloccate con l'interruttore di terra e possono essere utilizzate speciali piastre di copertura della sala cavo per le linee in entrata a doppio cavo.

◆ Indicatore di pressione

Di solito dotato di un indicatore di pressione, che è formato da un manometro. Inoltre, è possibile fornire contatti elettrici per indicare la riduzione della pressione.

◆ Blocco chiave

È possibile installare blocchi chiave per interruttori, interruttori di carico e interruttori di terra. Può essere equipaggiato con semi-temi di interblocco del blocco, adatto per interruttori di circuiti, interruttori di carico e interruttori di terra.

◆ Quencher

Tutte le unità di rete ad anello possono essere dotate di arretrati ARC. Quando si verifica l'arco all'interno, gli arresti ARC chiuderanno automaticamente sulla boccola in arrivo, inclusi i moduli D, DE e V e tutti i moduli cavi possono essere dotati di un arresto ARC. Devono ordinare con l'unità e non possono cambiarla. L'azione dell'estintore può essere indicata con questo metodo e i contatti elettrici nel mobile SF6 sono collegati al terminale dietro il pannello frontale.

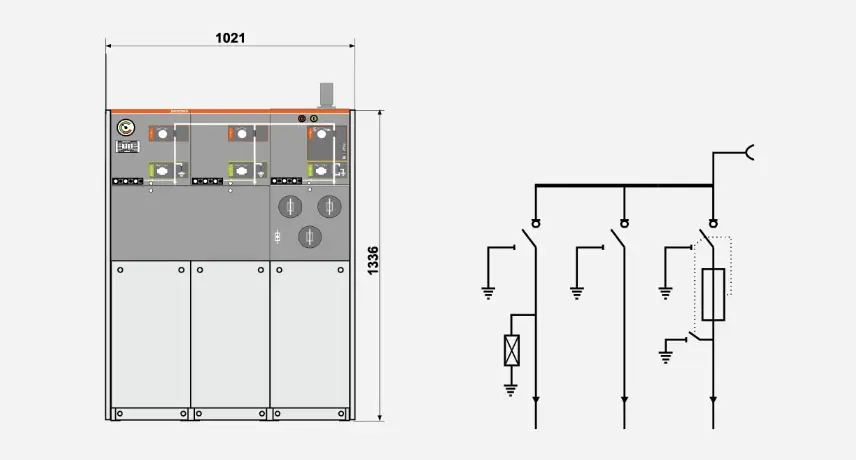

● Descrizione del programma

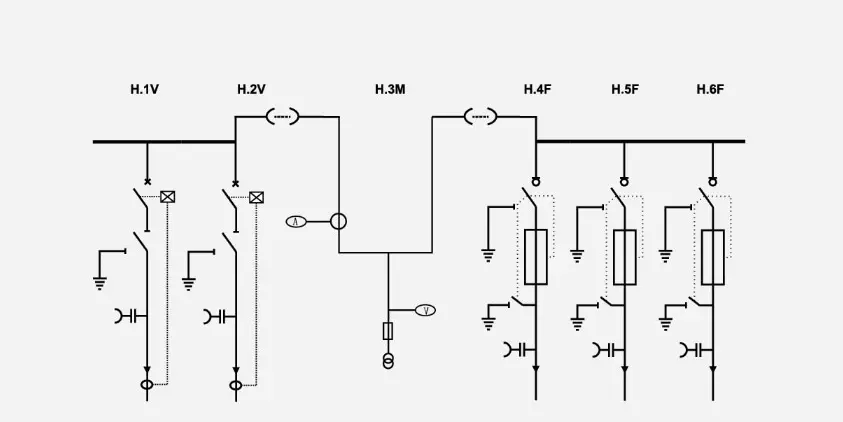

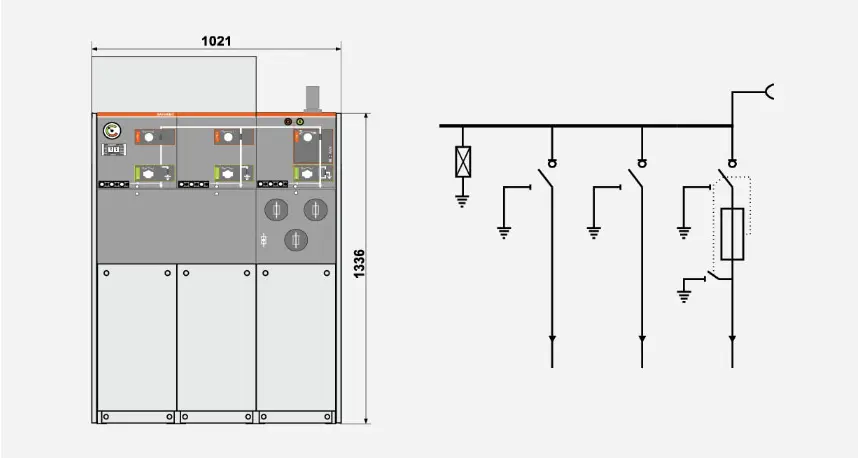

◆ Schema 1 SA+CCF+

Installa l'arresto di fulmine sull'autobus e lascialo per l'espansione.

NOTA: il numero di unità switch non deve essere inferiore a 3.

◆ Schema 2 CCF+

Installa l'arresto di fulmine nella linea in arrivo e riservato l'espansione.

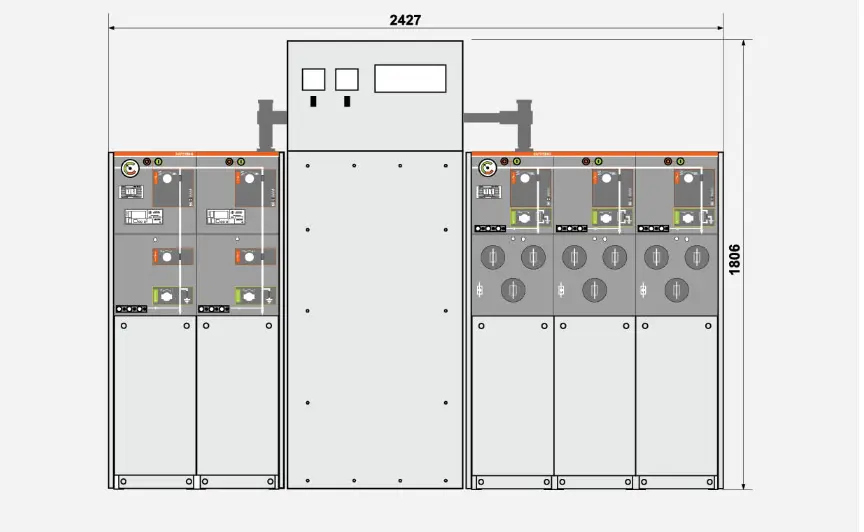

◆ Schema 3 W+M+FFF

Calcolo del lato ad alta pressione
