Cabinet di rete ad alta tensione
Kexun è il produttore specializzato in un mobile di rete ad alta tensione in Cina.

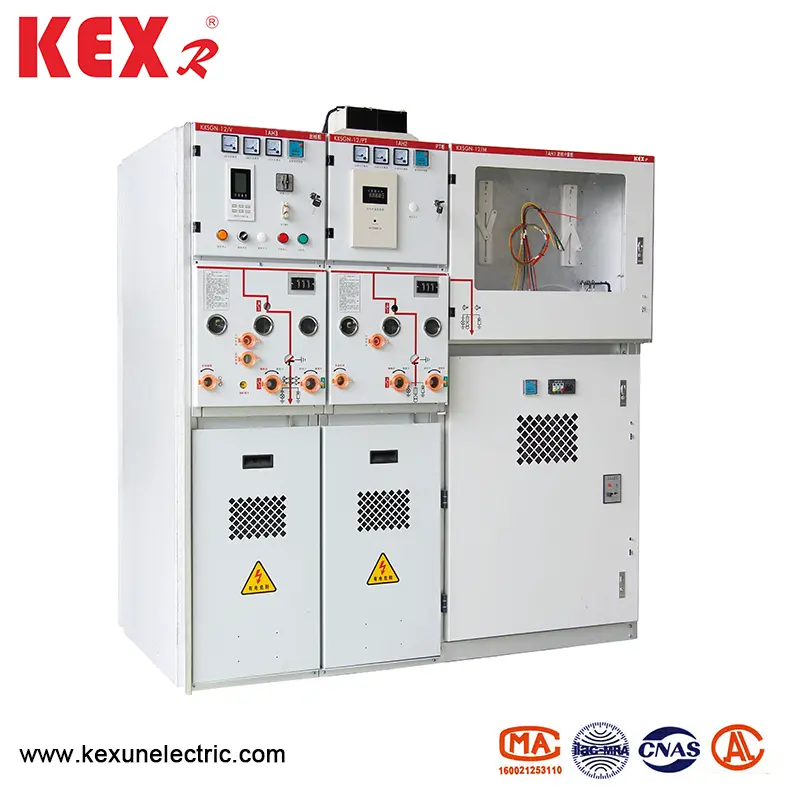

I suoi prodotti più venduti KXSGN-12-SIS3 sono un quadro solido isolamento completamente chiuso. Adotta una struttura modulare, completamente sigillata, completamente isolata e completamente chiusa in metallo. La superficie è rivestita con strato di schermatura conduttivo o semiconduttivo, che può essere messo a terra direttamente e in modo affidabile.
Modello: KXSGN-12-SIS3
Brand: Kexr
I suoi prodotti più venduti KXSGN-12-SIS3 sono un quadro solido isolamento completamente chiuso. Adotta una struttura modulare, completamente sigillata, completamente isolata e completamente chiusa in metallo. La superficie è rivestita con strato di schermatura conduttivo o semiconduttivo, che può essere messo a terra direttamente e in modo affidabile.
Modello: KXSGN-12-SIS3
Brand: Kexr
● Funzione di progettazione
▶ L'interruttore dell'interruttore a vuoto e il modulo di interruttore di carico sono incapsulati dalla resina epossidica. Circuito principale integrato modulare con disconnettore a tre stazioni manuale ed elettrico.
▶ Il modulo dell'interruttore dell'interruttore a vuoto ha la possibilità di aprire e chiudere la corrente di cortocircuito.
▶ C'è una frattura visibile nella posizione di messa a terra di chiusura del disconnettore a tre stazioni e il disconnettore e l'interruttore di messa a terra possono aprire rapidamente e chiudere rapidamente la corrente di corto circuito.
▶ La scatola della camera d'aria isolata a resina epossidica sigillata dall'interruttore di isolamento a tre stazioni può pressurizzare l'aria secca di 0,04 MPA. È dotato di un manometro per monitorare la pressione interna online per prevenire perdite e stravasi e per proteggere l'interruttore di isolamento e l'interruttore di terra.

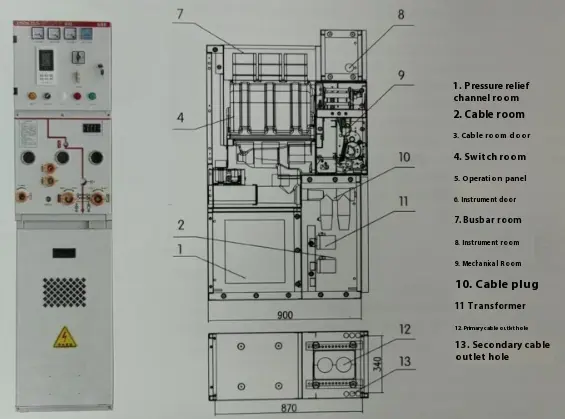

● Dimensione strutturale
● disegno della dimensione isolata superiore
|
Piano |
Larghezza del gabinetto |
Profondità del mobile |
Altezza del mobile |
Contorno sopraelevato |
|
PT in arrivo in arrivo |
450 |
900 |
1600 |
Approfondire 260 |
|
In arrivo e contorno |
425 |
900 |
1600 |
Approfondire 260 |
|
Interruttore di interconnessione |
425 |
900 |
1600 |
Approfondire 260 |
|
Isolamento dell'interconnessione |
425 |
900 |
1600 |
Approfondire 260 |
|
Sollevamento di Busbar |
425 |
900 |
1600 |
Approfondire 260 |
|
Misurazione tradizionale |
750 |
900 |
1600 |
Approfondire 260 |
|
Misurazione compatta |
425 |
900 |
1600 |
Approfondire 260 |
|
Alimentazione Pt |
450 |
900 |
1600 |
Approfondire 260 |
|
Stazione base di controllo e protezione |
425 |
900 |
1600 |
Approfondire 260 |
● Tabelle dei parametri tecnici
◆ Parametro tecnico Breaker
|
Articolo |
Unità |
Dati |
||
|
Tensione nominale |
Kv |
12 |
||
|
Frequenza nominale |
Hz |
50 |
||
|
Livello di isolamento nominale |
1 m di frequenza di lavoro resistere alla tensione |
Kv |
42 |
|
|
Impulso Lightning Restringi la tensione |
Kv |
75 |
||
|
Corrente nominale |
A |
630 |
1250 |
|
|
Corrente di rottura a corto circuito nominale （1SC） |
IL |
20 35 |
31.5 |
|
|
Corrente di chiusura del corto circuito classificato （Picco） |
IL |
50 63 |
80 |
|
|
Picco di picco valutato Restringi la corrente |
IL |
50 63 |
80 |
|
|
Valutazione a breve termine resiste alla corrente |
IL |
20 25 |
31.5 |
|
|
Valutati tempi di rottura della rottura di breve durata |
Tempo |
30 |
30 |
|
|
Tempo di durata di rottura di breve durata di breve durata |
S |
4 |
||
|
Sequenza operativa nominale |
Recludersi auto |
|
OFF-0.3S-ONOFF-180-ONOFF |
|
|
Recluso non automatico |
|
OFF-0.3S-ONOFF-180-ONOFF |
||
|
Vita meccanica |
Tempo |
3000 |
||
|
Portiera di rottura classificata della banca di condensatori singoli |
A |
630 |
||
|
Punteggio di rottura classificata da B a B Banca del condensatore |
A |
400 |
||
◆ Parametri tecnici dell'interruttore di carico (unità C)
|
Articolo |
Unità |
Dati |
|
Corrente nominale |
A |
630 |
|
Corrente di corto circuito nominale |
IL |
50 |
|
Valutazione a breve termine resiste alla corrente |
Ka/s |
20/4 |
|
Carico interruttore di vita meccanica |
Tempo |
10000 |
|
Carico interruttore elettrico vita |
Tempo |
10000 |
◆ Parametri tecnici dell'interruttore di carico (unità C)
|
Articolo |
Unità |
Dati |
|
Corrente nominale |
A |
125 |
|
Corrente di rottura a corto circuito classificato |
IL |
31.5 |
|
Corrente di chiusura del corto circuito classificato |
IL |
80 |
|
Corrente di consegna valutata |
A |
3150 |

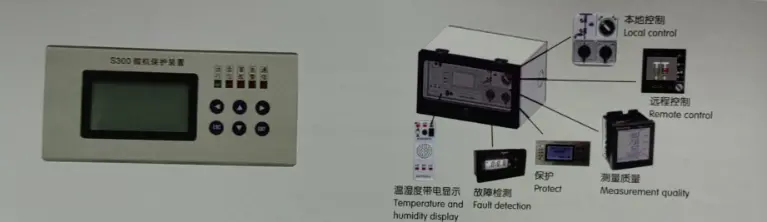

● Il terminale di intelligence del mobile di rete ad alta tensione
La serie KXSGN-12-SIS3 di cabinet di rete ad anello ad alta tensione adotta un terminale di protezione intelligente multifunzionale, che è una nuova generazione di attrezzature multifunzionali di controllo e protezione del controllo di protezione sviluppate da KEXR, integrazione del controllo operativo intelligente, di altre funzioni di simulazione del circuito, di altre funzioni di monitoraggio delle cavi, di altre funzioni di monitoraggio del cavo. Il suo aspetto è squisito e bello, il che semplifica il pannello dell'armadio, riduce il volume complessivo dell'armadio isolante solido, migliora efficacemente l'efficienza di installazione esterna e migliora la qualità dei quadri.
