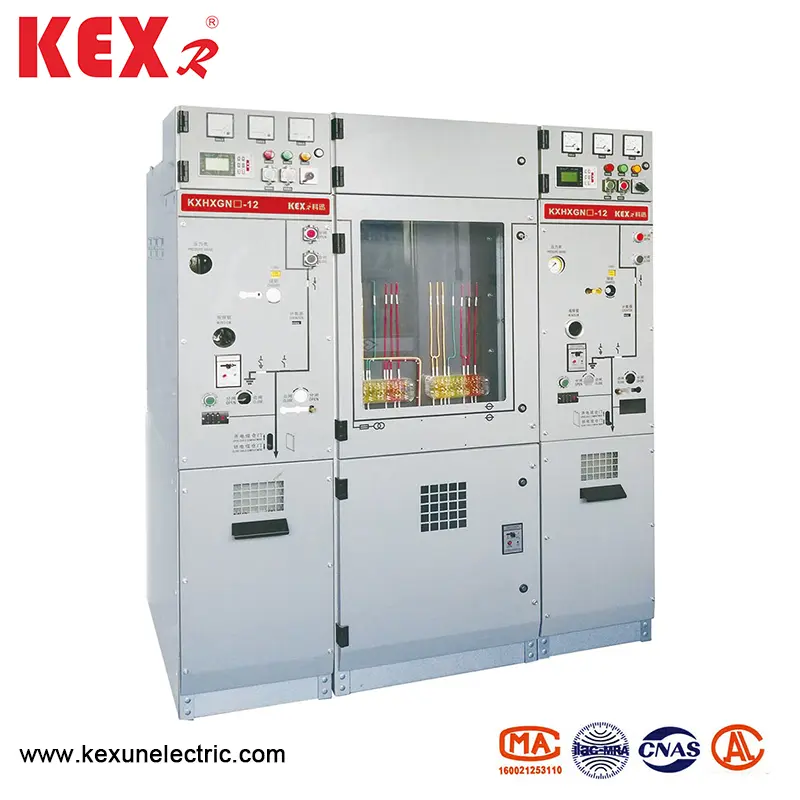

Cabinet netto ad alta tensione

Come noto produttore di mobili a rete ad alta tensione in Cina, i prodotti HXGN (H) di Kexun □ -12 hanno le caratteristiche di struttura semplice, funzionamento flessibile, interblocco affidabile e installazione conveniente e possono fornire soluzioni tecniche soddisfacenti per diverse applicazioni e utenti diversi.
Modello: HXGN (H) □ -12
Brand: Kexr

Invia richiesta

Descrizione del prodotto

● Panoramica del prodotto

Il gabinetto netto ad anello ad alta tensione realizzato da Kexun adotta la tecnologia di rilevamento avanzata, la tecnologia dell'informazione e lo schema di configurazione semplice e flessibile per soddisfare la domanda in continua evoluzione del mercato e soddisfare anche i requisiti dell'intelligenza della rete elettrica.

Il cabinet Net Net HXGN (H) □ -12 ad alta tensione è adatto a reti di anelli per cavi industriali e civili e progetti di terminali di rete di distribuzione. Come accettazione e distribuzione dell'energia elettrica, è particolarmente adatto alla distribuzione dell'energia nelle aree residenziali urbane, a piccole sottostazioni secondarie, alle stazioni di commutazione, alla filiale via cavo, alle sottostazioni di tipo box, alle imprese industriali e alle miniere, ai centri commerciali, agli aeroporti, alle metropolitane, alla generazione di energia eolica, agli ospedali, agli stadi, ai ferrovie, ai tunnel e ad altri luoghi.

HXGN (H) □ -12 soddisfa i requisiti degli standard nazionali pertinenti, degli standard del settore elettrico, degli standard internazionali e di altri standard. I suoi interruttori e i componenti elettrici principali sono moduli integrati e le parti conduttive tra le fasi sono incapsulate dall'isolamento solido. I connettori cavi schermati vengono utilizzati per il cablaggio esterno e gli autobus isolati schermati vengono utilizzati per il collegamento di bus delle unità funzionali. Pertanto, la sicurezza dell'uso è notevolmente migliorata. Allo stesso tempo, il suo meccanismo operativo adotta il meccanismo a molla e la sua vita meccanica è più di 10000 volte. Tutti i dati operativi e lo stato delle apparecchiature possono essere monitorati in remoto e incustodito. È un dispositivo di distribuzione di potenza superiore.

Le seguenti unità possono essere selezionate nell'armadio per formare un'unità di alimentazione economica e pratica: unità di interruttore a vuoto (630a, 20-25KA); Unità di interruttore di carico a vuoto (630, 20-25KA).

● Tabelle dei parametri tecnici

◆ Gabinetto per interruzioni

Articolo			Unità	Dati
Tensione nominale			Kv	12
Frequenza nominale			Hz	50
Livello di insolazione nominale	1min Frequenza di potenza Restringere la tensione	Terra, alternativa	Kv	42
		Frattura dell'isolamento		48
	Lightning Impulse Restringe Tensione (picco)	Terra, alternativa	Kv	75
		Frattura dell'isolamento		85
	1min Frequenza di potenza Restringere la tensione del loop di controllo (a terra)		Kv	2
Corrente nominale			A	630
Valutazione a breve termine resiste alla corrente (valore virtuale)		Interruttore principale/interruttore di messa a terra	IL	24/4s
		Ciclo di connessione a terra	IL	21.7/4s
Picco di picco valutato Restringi la corrente		Interruttore principale/interruttore di messa a terra	IL	63
		Ciclo di connessione a terra	IL	54.5
Corrente e tempi di rottura del corto circuito classificato			Ka/ora	25/30
Corrente di chiusura del corto circuito classificato (picco)			IL	63
CONDARE CAVO VALUTATO CORRENTE DI RITCHIO			A	25
Funzionamento nominale dell'interruttore				0-0.3S-CO-180S-CO
Vita meccanica	Interruttore di rottura /isolamento del circuito		Tempo	10000/3000
Grado IP	Scatola sigillata			IP67
	Shell di quadro			IP4X
Pressione del gas	Livello di ricarica del gas nominale (20 ℃, pressione del calibro)		MPA	0.02
	Livello di funzione minimo di gas nominale (20 ℃, pressione del calibro)		MPA	0
Sigillabilità	Tasso di perdita annuo		%/Anno	≤0,05

◆ Caricamento dell'interruttore

Articolo			Unità	Dati
Tensione nominale			Kv	12
Frequenza nominale			Hz	50
Livello di insolazione nominale	1min Frequenza di potenza Restringere la tensione		Kv

	Lightning Impulse Restringe Tensione (picco)		Kv

	1min Frequenza di potenza Restringere la tensione del loop di controllo (a terra)		Kv	2
Corrente nominale			A	630
Valutazione a breve termine resiste alla corrente (valore virtuale)		Interruttore principale/interruttore di messa a terra	IL	24/4s
		Ciclo di connessione a terra	IL	21.7/4s
Picco di picco valutato Restringi la corrente		Interruttore principale/interruttore di messa a terra	IL	63
		Ciclo di connessione a terra	IL	54.5
Corrente di chiusura del corto circuito classificato (picco)		Interruttore di carico/interruttore di terra	IL	63
Carico attivo classificato Currezione di interruzione			A	630
Corrente corrente di interruzione a circuito chiuso			A	630
CARICO ATTIVO VALUTAZIONE 5%corrente			A	31.5
CONDARE CAVO VALUTATO CORRENTE DI RITCHIO			A	10
Tempi di rottura del carico attivo classificato			Tempo	100
Rottura della corrente di terra di terra			A/ora	31,5/10
Interruzione della corrente di ricarica del circuito e del cavo nella corrente di guasto a terra.			A/ora	17.4/10
Vita meccanica	Interruttore di rottura /isolamento del circuito		Tempo	10000/3000
Grado IP	Scatola sigillata			IP67
	Shell di quadro			IP4X
Pressione del gas	Livello di ricarica del gas nominale (20 ℃, pressione del calibro)		MPA	0.02
	Livello di funzione minimo di gas nominale (20 ℃, pressione del calibro)		MPA	0
Sigillabilità	Tasso di perdita annuo		%/Anno	≤0,05

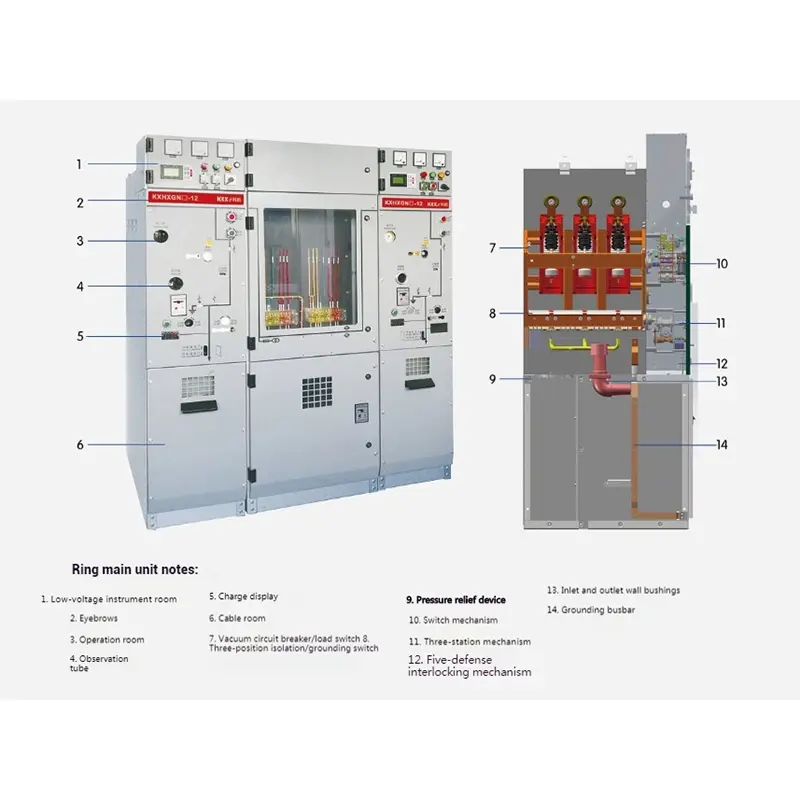

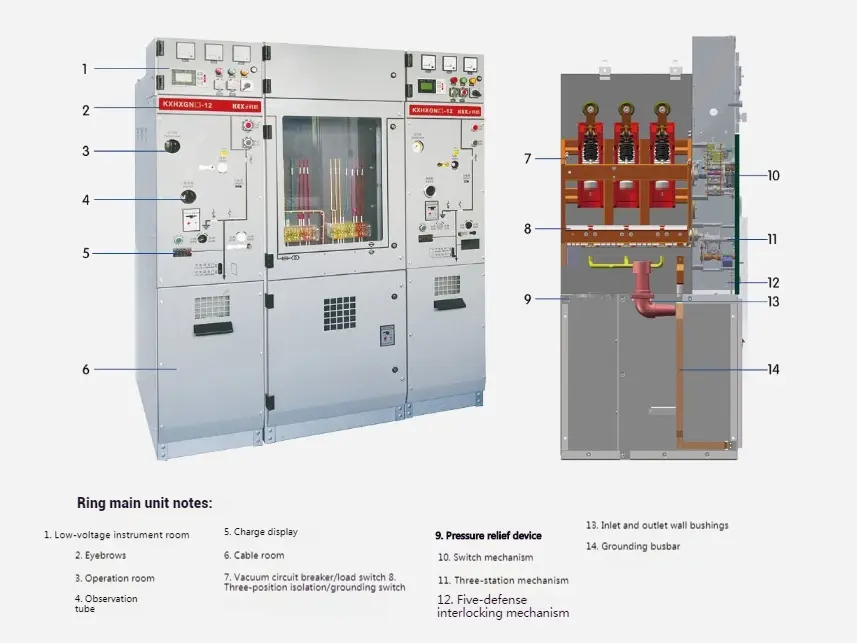

● Struttura del prodotto

High Voltage Ring Net Cabinet

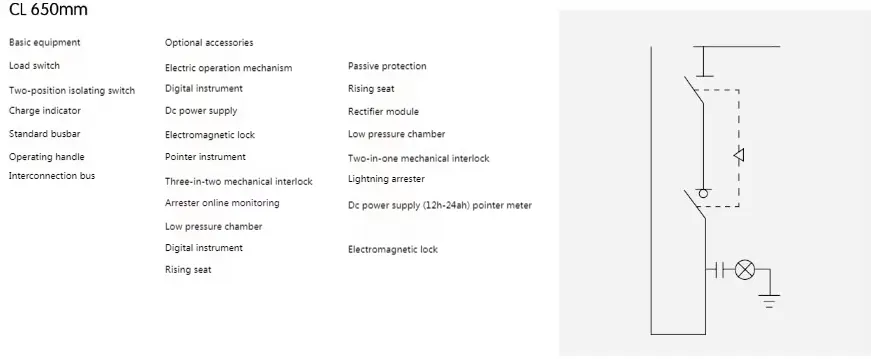

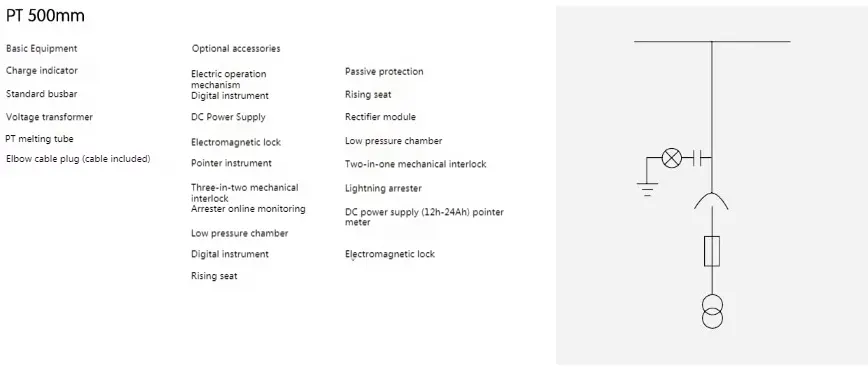

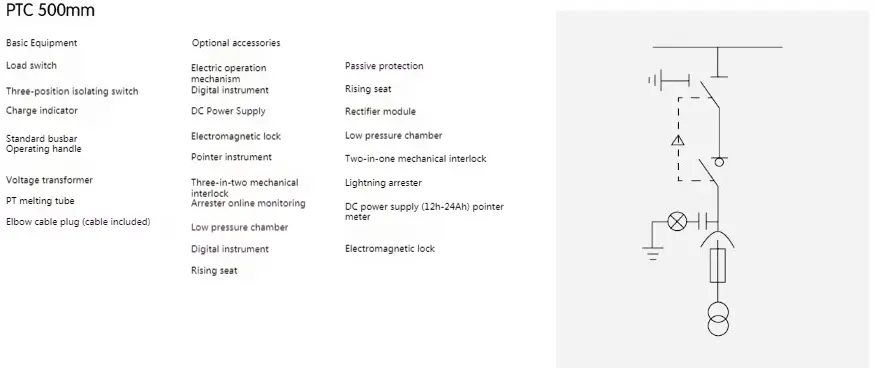

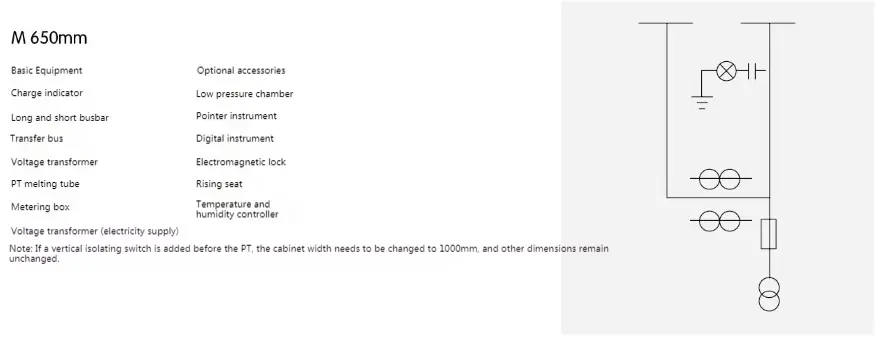

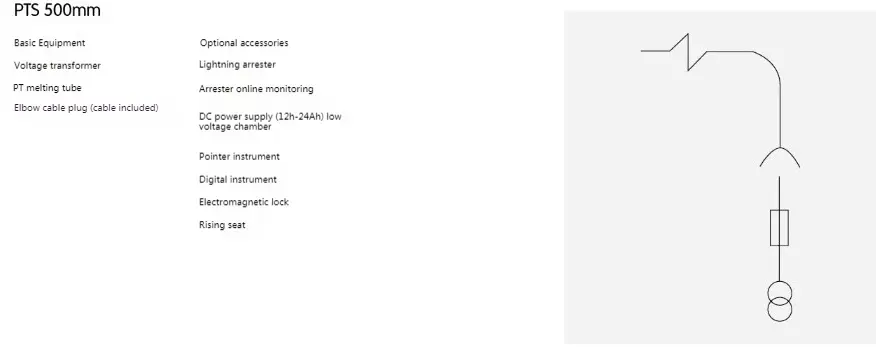

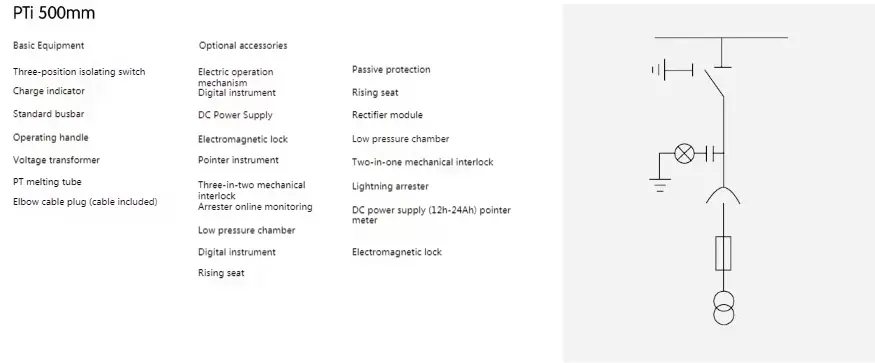

● Piano di allocazione dell'armadio netto ad alta tensione

High Voltage Ring Net Cabinet

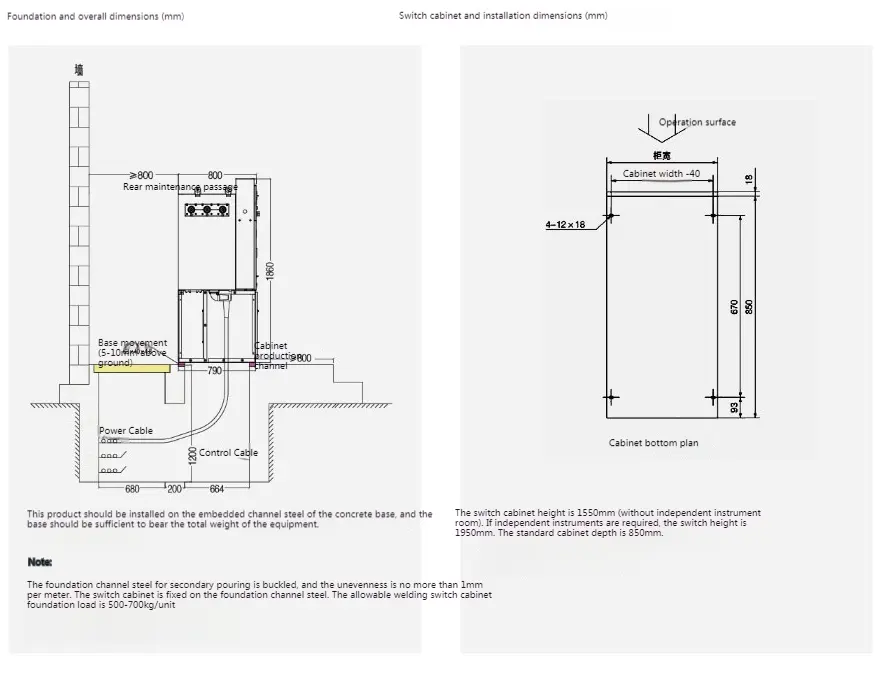

◆ Istruzioni di installazione

High Voltage Ring Net Cabinet

Tag caldi: Armadio netto ad anello ad alta tensione, produttore di porcellane, quadri elettrici, apparecchiature di distribuzione dell'alimentazione, fornitore di kexun
