Transformer potenziale interno

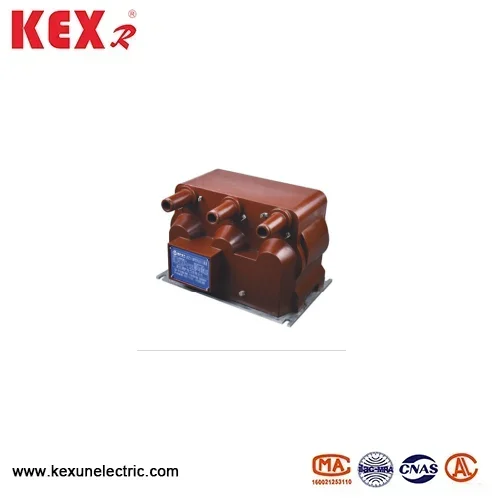

Il trasformatore potenziale interno di tipo JSZY-10R è un dispositivo prodotto da China Factory Kexun, adatto a un sistema di messa a terra non messo a terra/piccolo di piccole dimensioni e ha le funzioni di misurazione, protezione e monitoraggio dell'isolamento.
Modello: Jszy-10r
Brand ： Kexr
Modello: Jszy-10r
Brand ： Kexr
● Decomposizione del modello di trasformatore potenziale interno:
JSZ: cast epossidico 3-fase Vt.
Y: con avvolgimento di tensione residua.
10: tensione nominale 10kv
R: Codice di progettazione speciale del trasformatore potenziale interno (di solito indicando una funzione migliorata/speciale)
● Caratteristica strutturale del trasformatore potenziale interno di tipo
▶ Sistema di isolamento: il trasformatore potenziale interno di tipo JSZY-10R adotta la resina epossidica del vuoto (processo APG)
▶ Design a prova di umidità totalmente chiuso (protezione IP54)
Configurazione dell'avvolgimento:
Avvolgimento principale: connessione y. Avvolgimento ausiliario: triangolo aperto.
● Dati tecnici del trasformatore potenziale interno di tipo JSzy-10R
|
Tipo |
Radio di tensione nominale （KV） |
Combinazione di classe |
Classe di precisione e output nominale 0,2 0,5 3p |
Output termico limitante Di avvolgimento secondario |
||
|
Jszy-10r |
10/√3/0.1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
300 |
|
Szy-6r |
10/√3/0.1/√3 |
|||||
|
Jszy-10r |
10/√3/0.1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
Output massimo 300 |
|
Szy-6r |
10/√3/0.1/√3 |
|||||

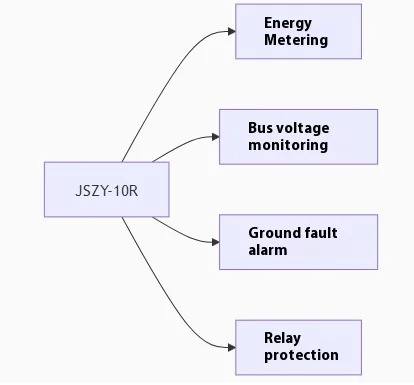

● Scenari tipici dell'applicazione tipici del trasformatore potenziale interno di tipo jszy-10r

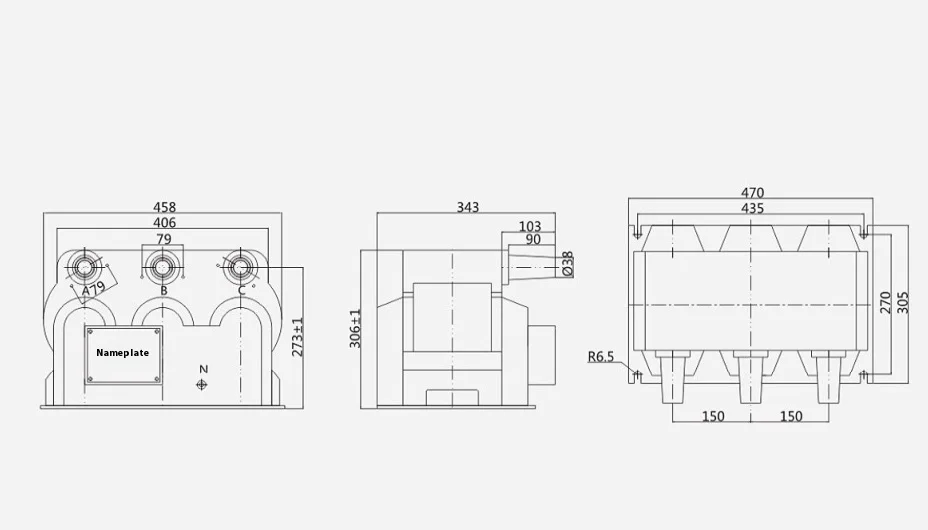

● Dimensioni complessive del trasformatore potenziale interno di tipo jszy-10R
