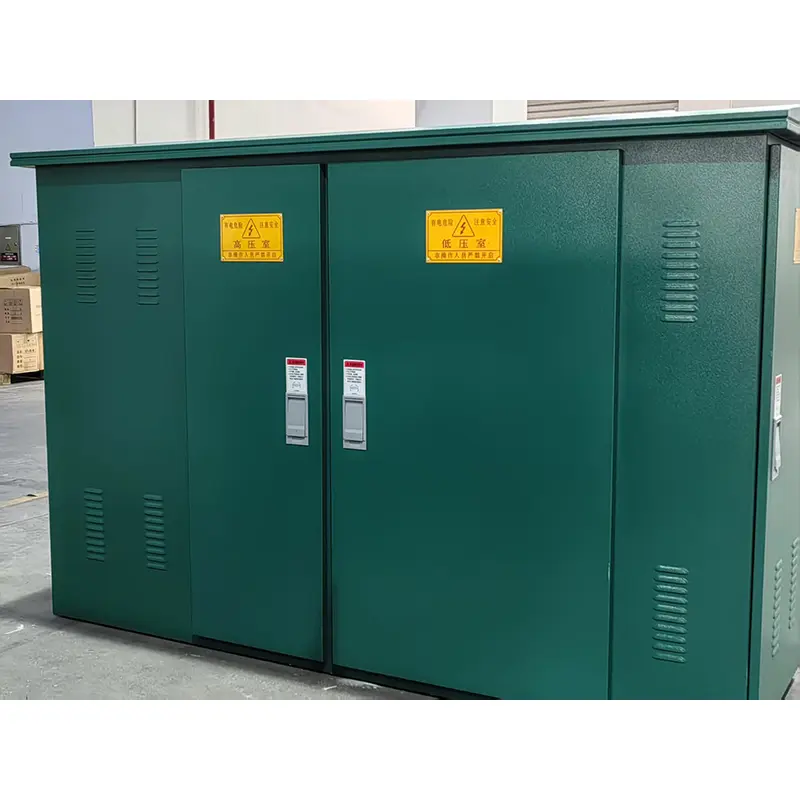

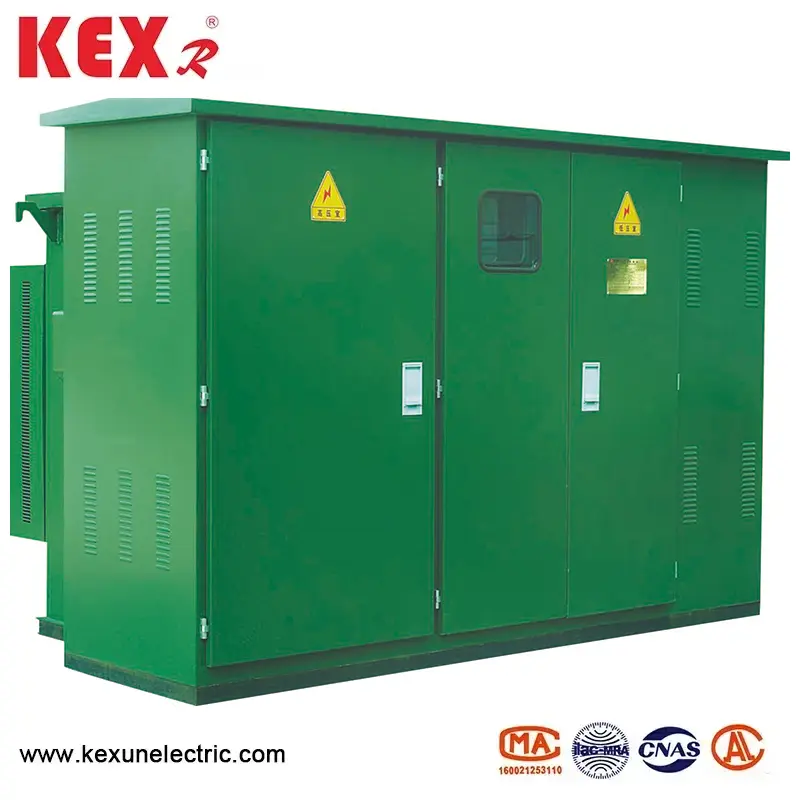

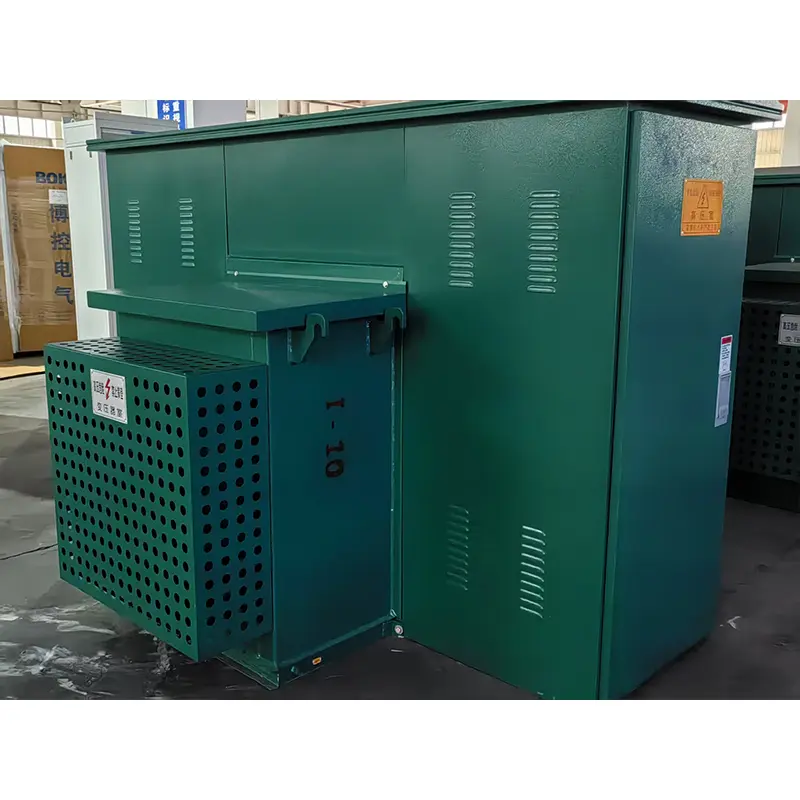

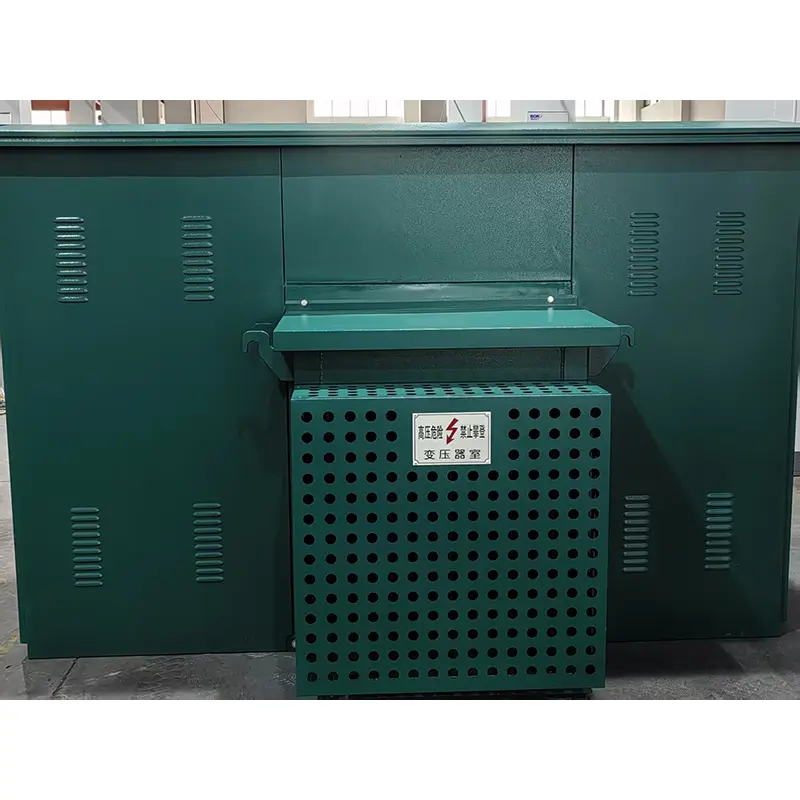

Trasformatore compatto di tipo americano

● Analisi del modello del trasformatore compatto di tipo americano

－Z: tipo combinato

－B: sottostazione

－W: all'aperto

－12: tensione nominale 12kv

● Posizionamento del prodotto trasformatore compatto di tipo americano:

◆ Soluzione di distribuzione compatta esterna integrata

◆ Adatto per reti di distribuzione urbana, parchi industriali e nuovi progetti energetici.

◆ Conformarsi allo standard GB/T 17467 (equivalente a IEC 62271-202).

◆ Camera ad alta tensione

● Caratteristiche strutturali

Design della scatola:

▶ Il trasformatore compatto di tipo americano adotta piastra in acciaio anticorrosivo a doppio strato (spessore ≥2 mm)

▶ Interlayer di isolamento termico (schiuma di poliuretano, conducibilità termica ≤ 0,025 W/m K)

▶ Grado di protezione IP34D (protezione della pioggia/protezione dei piccoli animali)

Ottimizzazione del layout:

▶ Compartimenti indipendenti per camera ad alta tensione, camera del trasformatore e camera a bassa tensione.

▶ Larghezza del canale di manutenzione ≥800mm

▶ Sistema di ventilazione forzata superiore (avvio e arresto del controllo della temperatura)

● Condizioni ambientali del trasformatore compatto di tipo americano utilizzando

◆ Temperatura ambiente: temperatura massima +40 ℃, temperatura minima-30 ℃;

◆ Altitudine: il trasformatore compatto di tipo americano di tipo ZBW-12 deve essere installato nel luogo inferiore a 4000 m;

◆ Velocità del vento: equivalente a 34 m/s (non più di 700pa);

◆ Umidità: l'umidità relativa giornaliera media non è superiore al 95%; Il valore mensile di umidità relativa non è superiore al 95%;

◆ Affronta degli shock: l'accelerazione orizzontale non è superiore a 0,4 m/s2 e l'accelerazione verticale non è superiore a 0,15 m/s² ；;

◆ Inclinazione del sito di installazione: il sito di installazione di inclinazione del trasformatore compatto di tipo americano dovrebbe essere inferiore a;

◆ Ambiente di installazione: l'aria circostante del trasformatore compatto di tipo americano non è ovviamente inquinata da gas corrosivi e combustibili e non vi sono vibrazioni violente nel sito di installazione;

◆ Quando si ordina questo prodotto oltre le condizioni di cui sopra, è possibile negoziare con la nostra azienda.

◆ Parametri tecnici del trasformatore compatto di tipo americano
