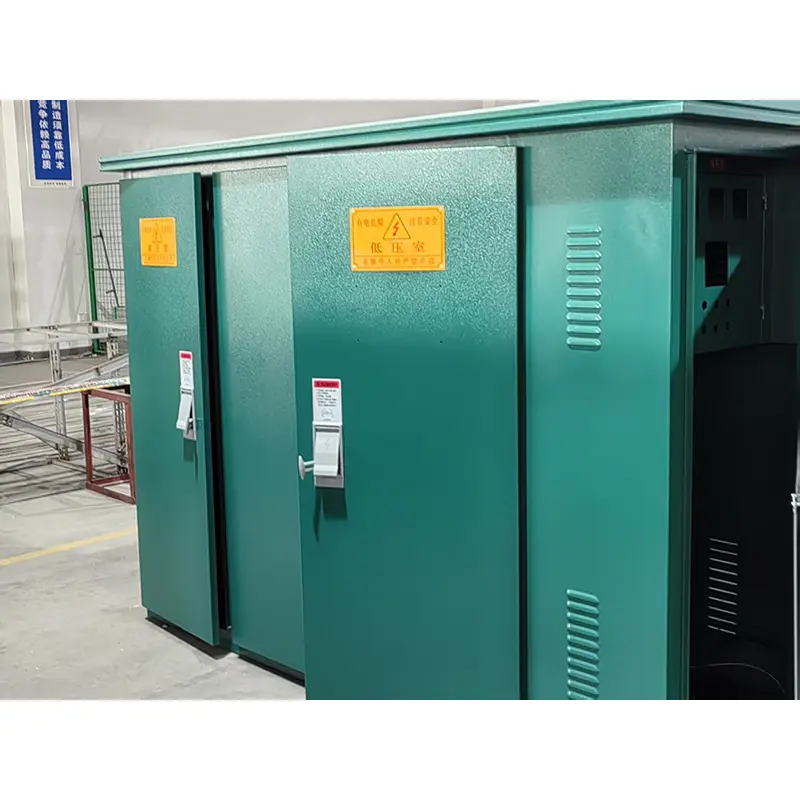

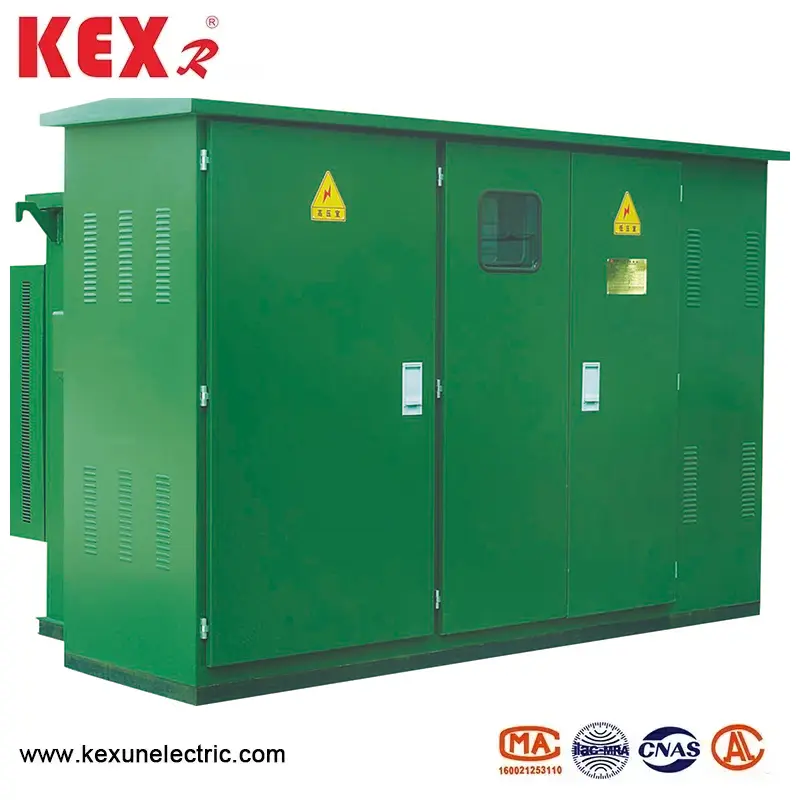

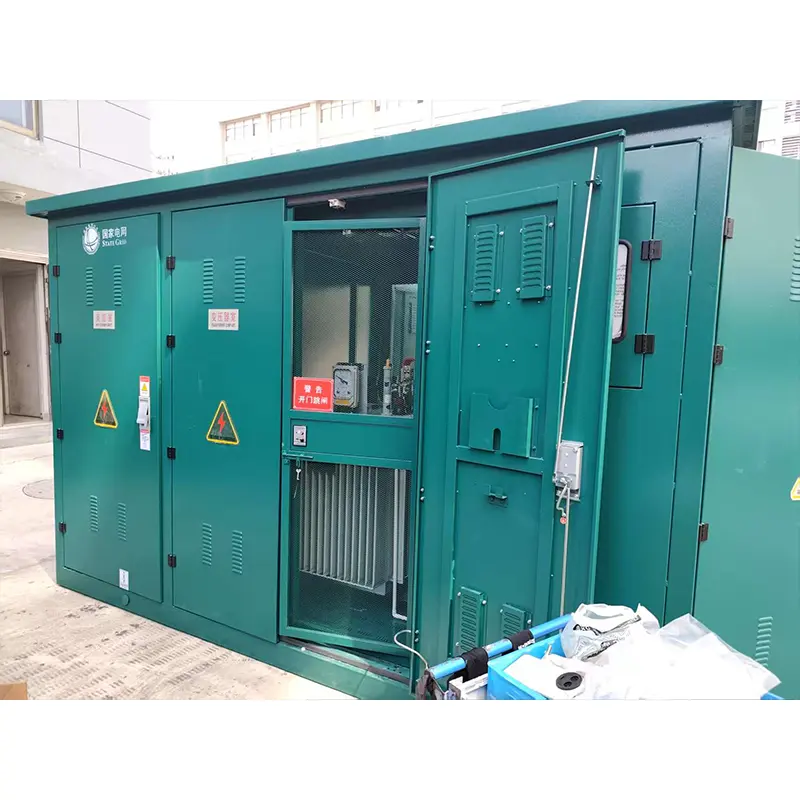

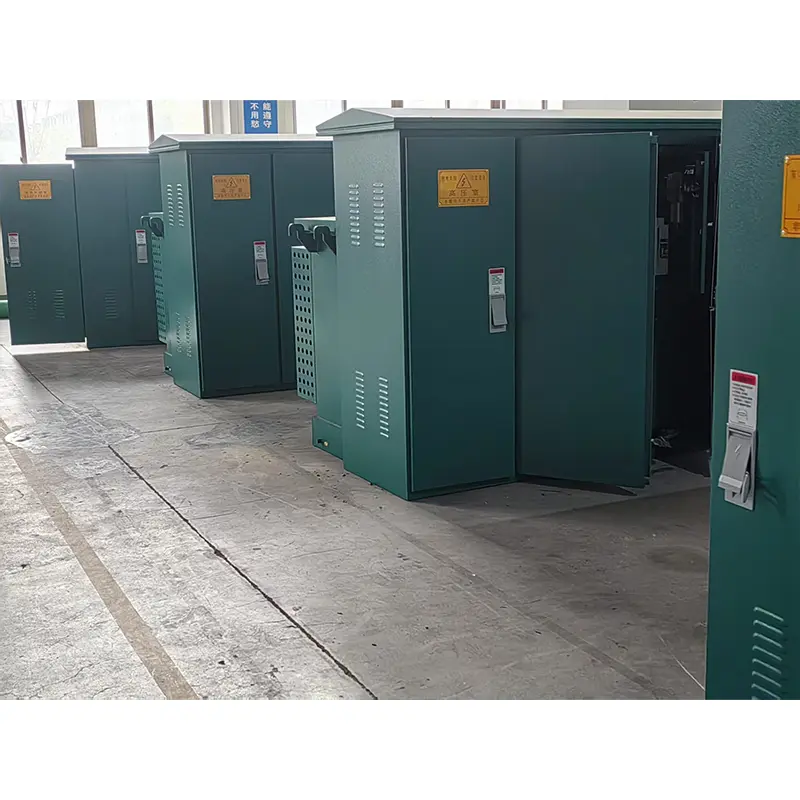

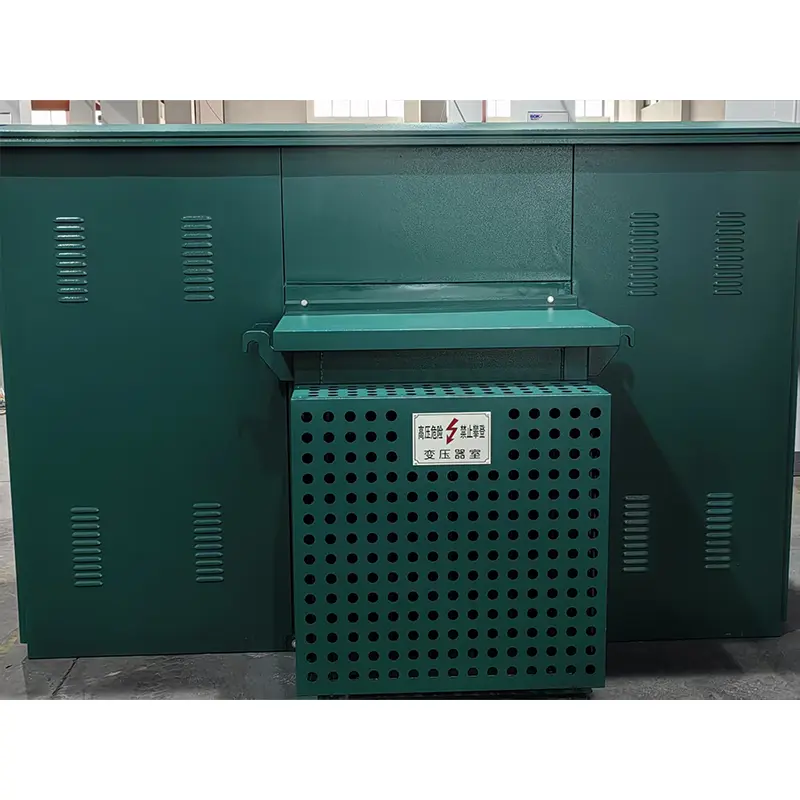

Trasformatore chiuso di tipo americano

Il trasformatore chiuso di tipo americano, prodotto da KEXR, un fornitore di apparecchiature di trasmissione e distribuzione di potenza in Cina, è una sottostazione comune, che viene utilizzata principalmente nel sistema di distribuzione a 10 kV e ha le caratteristiche della struttura compatta, l'installazione comoda, l'alto livello di protezione e la manutenzione conveniente.
Modello: ZBW-12
Brand ： Kexr

Invia richiesta

Descrizione del prodotto

● Componenti chiave della descrizione del trasformatore chiuso di tipo americano

◆ Unità ad alta tensione

Interruttore di carico immerso nell'olio: la durata meccanica di funzionamento a tre stazioni (chiusura a apertura) è 2000 volte.

Fusibile protettivo: tipo Opzionale Bay-O-Net (fusibile a doppio sensibile) o tasso elettronico.

Protezione a gamma completa (sovraccarico+corto circuito)

◆ Trasformatore

Il trasformatore chiuso di tipo americano adotta il tipo di immersione di olio standard americano (olio minerale o bio-olio opzionale)

Connessione avvolgente: △/Y (opzionale per 208Y/120V o 480Y/277V)

Limite di aumento della temperatura: ≤ 65K (a 55 ℃ temperatura ambiente)

◆ Unità a bassa tensione

Configurare l'interruttore principale (secondo NEMA AB1)

Circuito di ramo standard:

225A Interruttore principale

8-12 Road 20-100A Circuito di ramo

● Trasformatore chiuso di tipo americano utilizzando le condizioni

◆ Temperatura ambiente: la temperatura ambiente del trasformatore chiuso di tipo americano dovrebbe essere -30 ~ 40 ℃

◆ Altitudine: il trasformatore chiuso di tipo americano di tipo ZBW-12 deve essere installato inferiore a 4000 m

◆ Velocità del vento: equivalente a 34 m/s (non più di 700pa)

◆ Umidità: l'umidità relativa giornaliera media non è superiore al 95%; Il valore mensile di umidità relativa non è superiore al 95%

◆ Affronta degli shock: l'accelerazione orizzontale non è superiore a 0,4 m/s² e l'accelerazione verticale non è superiore a 0,15 m/s²

◆ Installazione inclinazione del trasformatore chiuso di tipo americano: non più di 3

◆ Ambiente di installazione: l'aria circostante non è ovviamente inquinata da gas corrosivi e combustibili e non vi è alcuna vibrazione violenta nel sito di installazione

◆ Quando si ordina questo prodotto oltre le condizioni di cui sopra, è possibile negoziare con la nostra azienda.

● Tabella dei parametri tecnici del trasformatore chiuso di tipo americano

Numero di serie	Articolo	Unità	Parametri tecnici
1	Tensione nominale	kv	10/0.4
2	Tensione operativa massima	kv	12
3	Frequenza nominale	Hz	50
4	Capacità nominale	kva	150-1600
5	1min Frequenza di potenza Restringere la tensione	kv	35
6	Tensione dell'impulso di fulmini	kv	75
7	Metodo di raffreddamento		Onan
8	Rompere la corrente di backup ad alta tensione	IL	50
9	Rompere la corrente del fusibile plug-in	IL	2.5
10	Temperatura dell'ambiente	℃	-35 ~ 40
11	Temperatura della bobina ammissibile in aumento	℃	65
12	Regolazione della tensione senza carico		± 5% o ± 2*2,5%
13	Livello di rumore	db	50
14	Grado IP		IP43

● Dimensione del contorno del trasformatore chiuso di tipo americano

ZBW-12 Dimensioni standard del trasformatore chiuso di tipo America
Capacità (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
