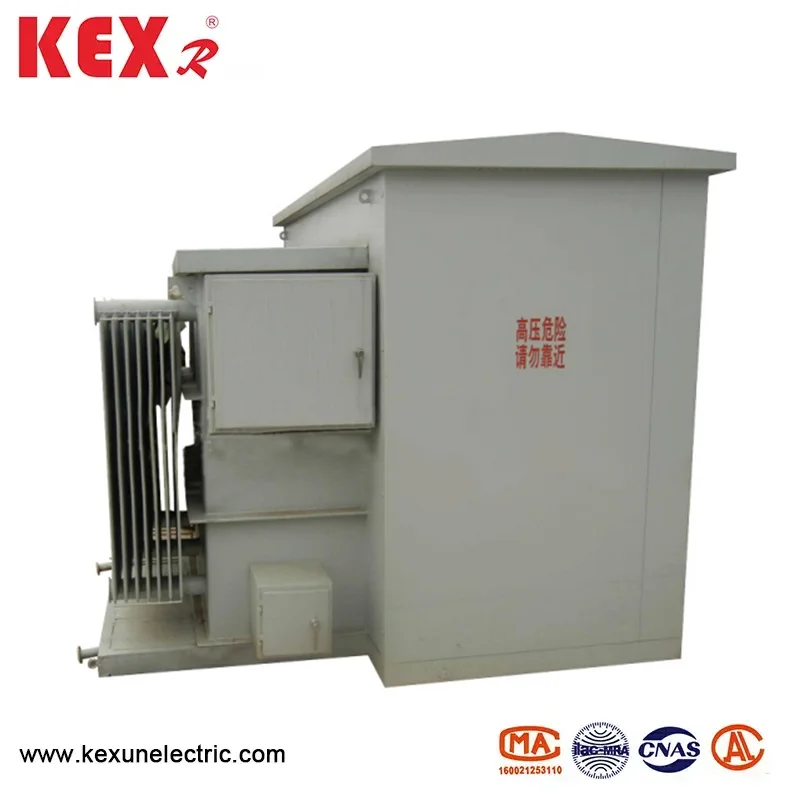

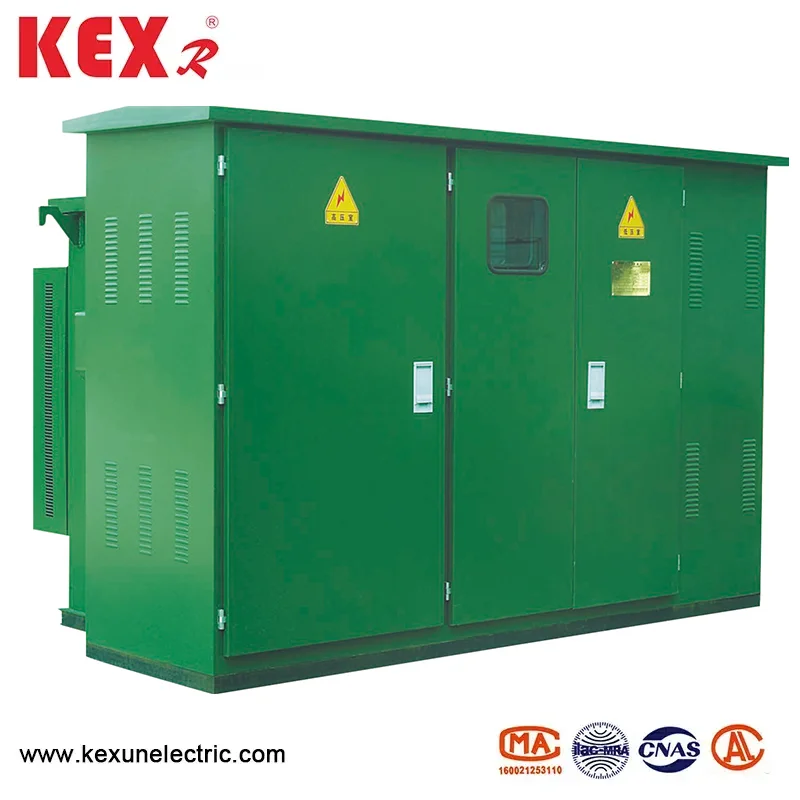

Trasformatore montato su pad di tipo americano
Il trasformatore montato su pad di tipo americano prodotto da China Manufacture Kexun è un trasformatore di distribuzione di piccole dimensioni integrata e modulare, che ha le caratteristiche della struttura compatta, una comoda installazione e una buona protezione, ed è ampiamente utilizzato nelle reti di distribuzione urbana, nei quartieri residenziali, nelle aree commerciali e nel consumo di energia industriale.
Modello: ZBW-12
Brand ： Kexr
Modello: ZBW-12
Brand ： Kexr
Il trasformatore montato su TypePad americano ha le seguenti caratteristiche principali.
◆ Design compatto
Dimensioni ridotte, meno spazio per pavimenti, adatti a luoghi con spazio limitato.
Viene adottata la struttura del trasformatore di tipo a scatola americano, che di solito è installata su un cuscinetto in cemento montato sul cuscinetto.
◆ Struttura pre-assemblata
Completa l'integrazione di interruttori ad alta e bassa tensione, trasformatori e dispositivi di protezione prima di lasciare la fabbrica per ridurre il carico di lavoro dell'installazione in loco.
Adotta struttura completamente sigillata, a prova di umidità, a prova di polvere e a prova di corrosione.
◆ Sicuro e affidabile
Adottare la progettazione completa dell'isolamento per ridurre il rischio di scosse elettriche.
Ha le funzioni di sovraccarico, cortocircuito e protezione della temperatura e funziona in modo stabilmente.
◆ Facile manutenzione
Viene adottato il cavo plug-in americano (testa del cavo del gomito), il che è conveniente per una rapida installazione e sostituzione. Il design della porta di accesso è ragionevole e conveniente per il funzionamento e la manutenzione.
◆ Forte adattabilità
Il trasformatore montato su pad di tipo americano è adatto per l'ambiente esterno, il livello di protezione di solito raggiunge IP67.
Il design personalizzabile può soddisfare diversi livelli di tensione (come 10kV/0,4 kV) e requisiti di capacità (come 50kVA ~ 1600kVA). ◆
● Scenari di applicazione comuni di trasformatore montato su pad di tipo americano
Rete di distribuzione ✅urbana: è adatta alla trasformazione di distribuzione di energia di strade e comunità e riduce l'area occupata.
✅ Area residenziale: design tranquillo, adatto all'alimentazione nelle aree residenziali.
✅ Centro commerciale: bello e compatto, senza influire sull'aspetto della città.
✅Idustrial Park: adattato a un ambiente duro con alta affidabilità.
✅ Consumo di energia temporaneo: come cantieri, mostre, ecc., Che è conveniente per una rapida distribuzione.
● Parametri tecnici del trasformatore utilizzati dal trasformatore montato su pad di tipo americano
|
Numero di serie |
Articolo |
Unità |
Parametri tecnici |
|
1 |
Tensione nominale |
kv |
10/0.4 |
|
2 |
Tensione operativa massima |
kv |
12 |
|
3 |
Frequenza nominale |
Hz |
50 |
|
4 |
Capacità nominale |
kva |
150-1600 |
|
5 |
1min Frequenza di potenza Restringere la tensione |
kv |
35 |
|
6 |
Tensione dell'impulso di fulmini |
kv |
75 |
|
7 |
Metodo di raffreddamento |
|
Onan |
|
8 |
Rompere la corrente di backup ad alta tensione |
IL |
50 |
|
9 |
Rompere la corrente del fusibile plug-in |
IL |
2.5 |
|
10 |
Temperatura dell'ambiente |
℃ |
-35 ~ 40 |
|
11 |
Temperatura della bobina ammissibile in aumento |
℃ |
65 |
|
12 |
Regolazione della tensione senza carico |
|
± 5% o ± 2*2,5% |
|
13 |
Livello di rumore |
db |
50 |
|
14 |
Grado IP |
|
IP43 |
◆ Confronto della perdita di diversi tipi di trasformatori
|
Capacità (KVA) |
Voltage9 (KV) |
Gruppo di collegamento |
% Corrente senza carico |
Nessuna perdita di carico % |
Tensione di impedenza% |
PERDITA DI CARICA (W) |
|||||
|
HV |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabella dei parametri tecnici dell'interruttore di carico adottato
|
Articolo |
Nome |
Unità |
315a |
630a |
|
Tensione nominale |
|
Kv |
12 |
12 |
|
Corrente massima |
|
A |
315 |
630 |
|
Frequenza nominale |
|
Hz |
50 |
50 |
|
Corrente di chiusura del corto circuito classificato |
|
IL |
31.5 |
50 |
|
Valutazione a breve termine resiste alla corrente |
|
IL |
12.5 |
50 |
|
Time a breve termine a breve termine |
|
S |
2 |
2 |
|
Vita meccanica |
|
Tempo |
2000 |
2000 |
|
Test dell'impulso di fulmini |
Fase a terra |
Kv |
75 |
75 |
|
Frattura dell'isolamento |
85 |
85 |
||
|
1min Frequenza di lavoro resistere alla tensione |
Fase a terra |
42 |
42 |
|
|
Frattura dell'isolamento |
48 |
48 |
||
|
Picco di picco valutato Restringi la corrente |
|
IL |
31.5 |
50 |

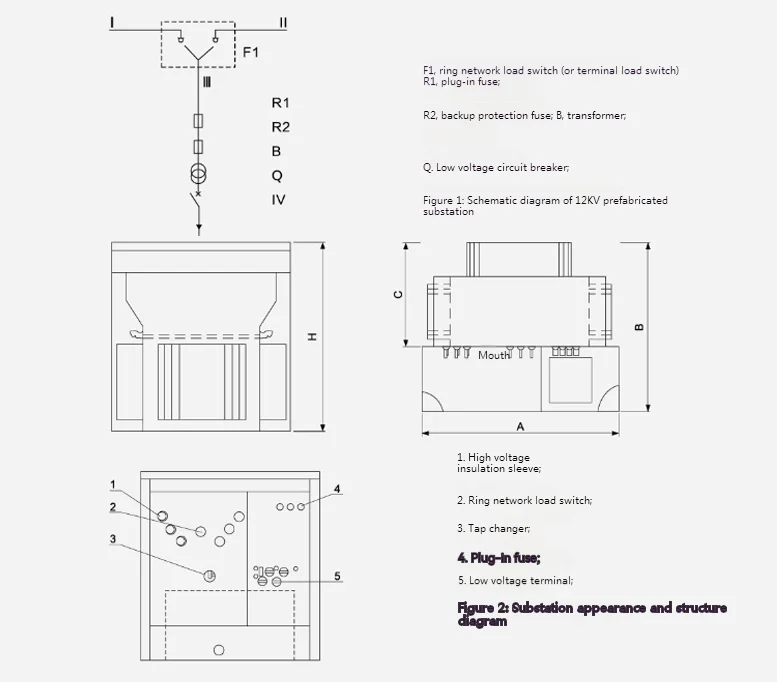

◆ Dimensioni del trasformatore montato su pad di tipo americano
|
ZBW-12 Dimensioni standard di sottostazione del tipo di scatola americana preinstallate |
|||||||
|
Capacità (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
