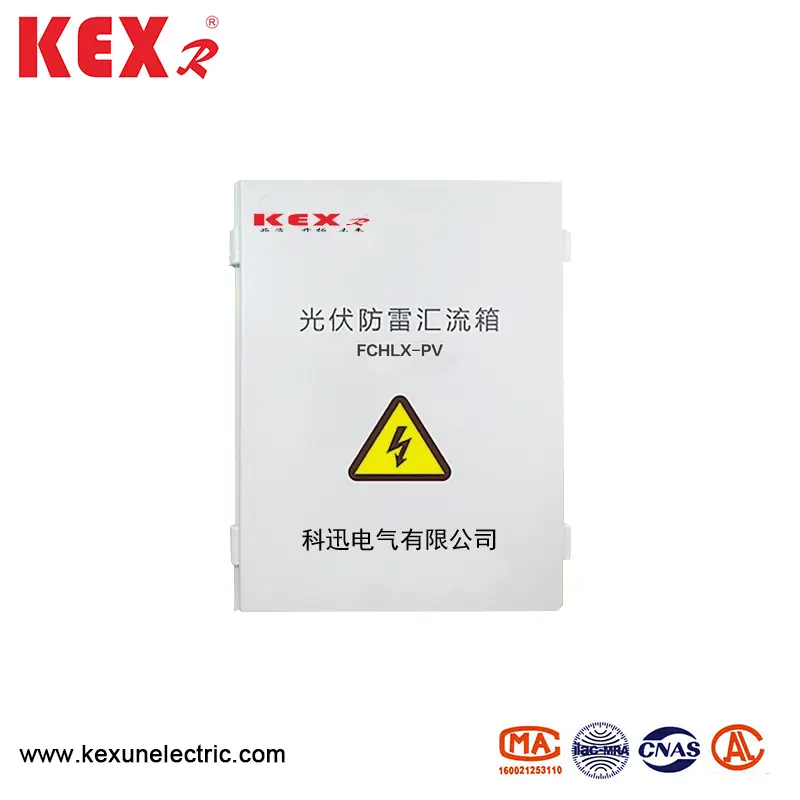

Scatola di giunzione fotovoltaica

La scatola di giunzione fotovoltaica prodotta da Kexun in China Factory è adatta per il sistema di generazione di energia in tandem fotovoltaico, che intraprende l'importante parte di protezione dell'alimentazione dell'inverter tandem e del sistema di rete elettrica. Adotta la protezione dei fulmini secondari e il livello di protezione è IP65, che viene utilizzato per l'installazione esterna per soddisfare i requisiti di protezione impermeabile, a prova di polvere, ultravioletta e corrosione a spruzzo salino.
Modello: kxhlx
Brand: Kexr

Invia richiesta

Descrizione del prodotto

● Caratteristiche di giunzione fotovoltaica di tipo kxhlx

La struttura interna della scatola di giunzione fotovoltaica è semplice e chiara e il cablaggio è pulito e ragionevole. Alta affidabilità e manutenzione semplice. L'installazione esterna montata a parete può adattarsi a vari ambienti difficili. Oltre ai materiali e alle dimensioni standard, può essere personalizzato in base ai requisiti dell'utente.

● Parametri tecnici della scatola di giunzione fotovoltaica di tipo KXHLX

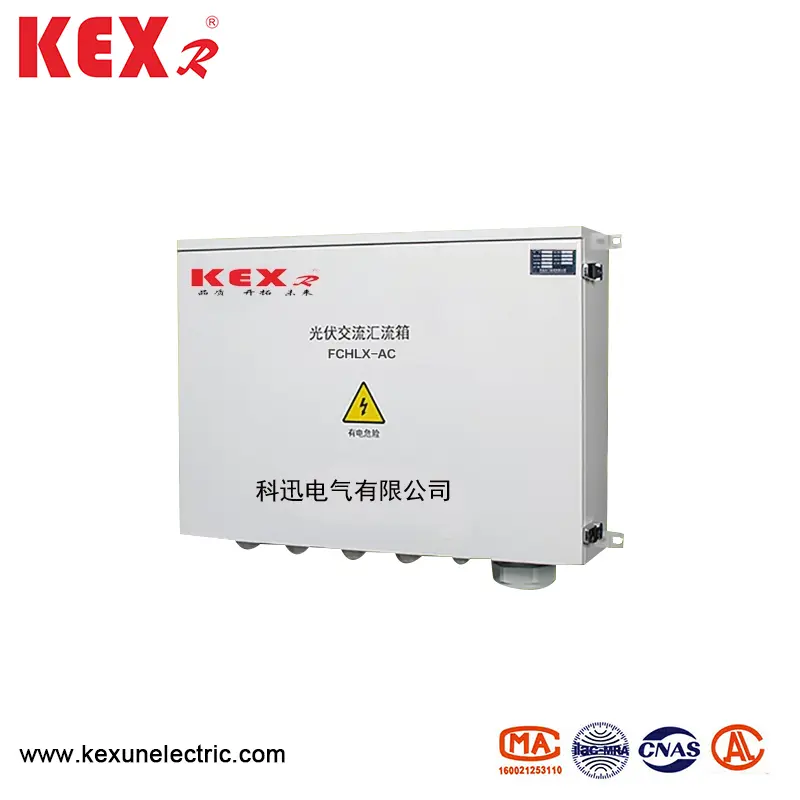

◆ Casella di giunzione fotovoltaica tipo CA

Articolo	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Linee di input	1 ~ 4	5 ~ 6	7 ~ 8
Tensione di ingresso massima	690 V.
Linee di ingresso corrente	0 ~ 100a
Corrente di uscita massima	250a	400a	630a
Tensione nominale	480VAC
Livello di protezione della tensione	480VAC
Capacità di flusso nominale (8/20μs)	20KA (abbinamento in base alle esigenze del cliente)
Capacità di flusso massima (8/20μs)	40KA (abbinamento in base alle esigenze del cliente)
Tempo di risposta	＜ 25ms
Temperatura e umidità	Temperatura di lavoro ： -40 ~ 85 ℃ ， 95% ， Nessuna condensazione e gas corrosivo
Altitudine	Meno di 4000 m
Materiale dell'armadio	Piastra in acciaio zincato a caldo/acciaio inossidabile/piastra in acciaio a freddo/ingegneria
Gabinetto IP	IP65
Connessione via cavo Grado IP	IP66
Dimensioni di connessione del cavo: WHd	800600200 mm	800800200 mm	8001000200 mm

◆ Casella di giunzione fotovoltaica di tipo CC

Articolo		Buchhlx-Pv6 / 2	Buchhlx-Pv6 / 3	Buchhlx-Pv6 / 4
Parametro elettrico	Tensione CC del sistema massimo	1000	1000	1000
	Max ogni corrente di input della riga	20A	20A	20A
	Linee di input massime	6	6	8
	Corrente di interruttore di uscita massimo	32a/40a	20A/32A	20A/32A
	Quantità MPPT inverter	2	3	2
	Linee di output	2	3	2
Protezione dei fulmini	Tipo di test	Protezione secondaria	Protezione secondaria	Protezione secondaria
	Corrente di scarico nominale	20KA	20KA	20KA
	Corrente di scarica massima	40KA	40KA	40KA
	Livello di protezione della tensione	3.8kv	3.8kv	3.8kv
	Tensione di lavoro continuo massima	1050v	1050v	1050v
	Poli	3p	3p	3p
	Caratteri della struttura	Modulo plug-in
Caratteristiche di protezione dei fulmini	Grado IP	IP65
	Interruttore di uscita	Interruttore a circuito CC/disconnettore rotante DC
	Connettore impermeabile SMC4	configurazione standard
	Fuse PV DC	configurazione standard
	PV DC Surge Protection Device	configurazione standard
	Modulo di monitoraggio	N
	Diodo antireflessione	N
	Materiale in scatola	PVC
	Metodo di installazione	Tipo appeso al muro
	Temperatura di lavoro	-25 ~ 55 ℃
	Altitudine	2000m
	Umidità consentita	0 ~ 95 ％， non condensazione
	Larghezza altezza profondità (mm)	400300160	500400190	500400190
