Sottostazione sotterranea

● Panoramica del prodotto

La sottostazione sotterranea del paesaggio di tipo YBD-12 è conforme al concetto di design ecologico urbano, occupa una piccola area e abbellisce l'ambiente. È adatto per le strade del tronco di traffico urbano, le aree residenziali, gli aeroporti, le stazioni, fuori strada e altri luoghi e diventerà la tendenza della trasformazione delle apparecchiature della rete di distribuzione urbana.

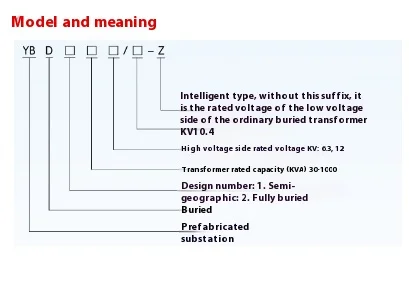

● Spiegazione del modello della sottostazione sotterranea del paesaggio di tipo YBD-12

Rispetto alla sottostazione a scatola tradizionale, la sottostazione sotterranea ha i seguenti ovvi vantaggi ：

▶ Estetica e armonia ambientale

La sottostazione della scatola ordinaria occupa una vasta area, che non può coordinarsi bene con l'ambiente circostante e la sottostazione sotterranea ha una piccola scatola di distribuzione, che non influirà sull'ambiente circostante.

▶ Risparmio energetico

Il risparmio energetico e la riduzione del consumo sono diventati il ​​consenso di tutta la società. I trasformatori preferiti per la sottostazione del paesaggio di tipo YBD-12 sono trasformatori a bassa perdita come la serie S11, la serie S13 e la serie SBH15 possono essere selezionati in base alla domanda e all'offerta di utenti.

▶ Riduzione del rumore

Il rumore del trasformatore proviene dal nucleo di ferro e l'altezza da terra nel trasformatore di scatole comune è generalmente di circa 1,2 m, il che influisce facilmente sul sonno delle persone. La sottostazione sotterranea del paesaggio di tipo YBD-12 è installata sottoterra nel suo insieme e il suo rumore può essere ovviamente ridotto, il che ha un impatto scarso sui residenti.

▶ Crea valore per i clienti

La sottostazione sotterranea paesaggistica può essere completamente prefabbricata in Kexun, con breve ciclo di produzione, piccoli investimenti ed effetti rapidi. La sottostazione sotterranea installata su strade e autostrade urbane è un dispositivo di switch di scatole luminose pubblicitarie a terra e la sua posizione pubblicitaria della scatola luminosa fornirà vantaggi pubblicitari ai clienti per molto tempo.

▶ Automazione elevata

La sottostazione sotterranea del paesaggio di tipo YBD-12 può segnalare lo stato dell'operazione del quadro ad alta tensione e a bassa tensione al controller attraverso il dispositivo completo di misurazione e controllo utilizzando la tecnologia di rete wireless GPRS, che facilita notevolmente il funzionamento e l'uso della sottostazione.

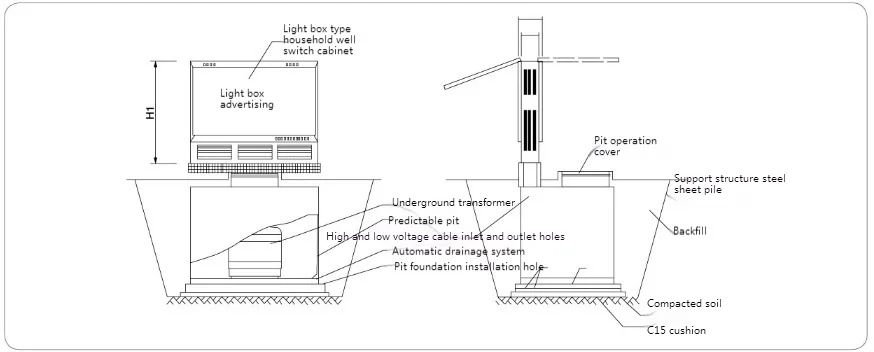

● Diagramma di installazione della sottostazione sotterranea del paesaggio di tipo YBD-12

Nota:

1. Le dimensioni di cui sopra sono solo a riferimento. Fare riferimento ai disegni forniti dal produttore quando si ordina le dimensioni effettive.

2. Il prodotto è costituito da trasformatore sotterraneo, mobile per interruttore esterno a scatola leggera e fossa prefabbricata. È un set completo di attrezzature pre-assemblate in fabbrica e il guscio dell'armadio per l'interruttore della scatola luminosa è realizzato in acciaio inossidabile;

3. La fossa prefabbricata è completamente sigillata e impermeabile, la superficie della copertura superiore della fossa è decorata con piastrelle a pavimento quadrate e la scatola inferiore della fossa è realizzata in ceramica in metallo, che è soggetta al trattamento anti-corrosione in base ai requisiti di ispezione GB/T19285 "sull'ingegneria della corrosione di pipeline in acciaio sepolti";

4. La copertura superiore della fossa è dotata di un tombino aperto. Dopo l'apertura del tombino, è supportato e posizionato da un cilindro. Attraverso il tombino, il lavoratore del trasformatore sotterraneo può essere osservato e utilizzato per entrare nella fossa per la connessione di sicurezza dei cavi.

5. Si suggerisce che i bulloni esplosivi dovrebbero essere incorporati in base alla dimensione della fondazione della fossa. Dopo che la fossa è in posizione e fissata, il terreno di riempimento secondo l'orizzonte e quindi l'erba pianta.

● Disegni di progettazione di due schemi tipici

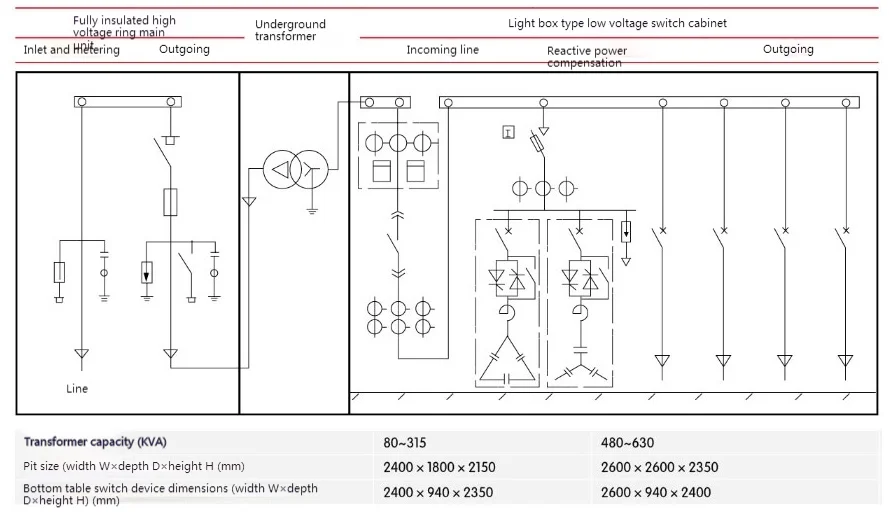

◆ HV Ring Main UNIY+Transformer sotterraneo+misurazione a bassa tensione ：

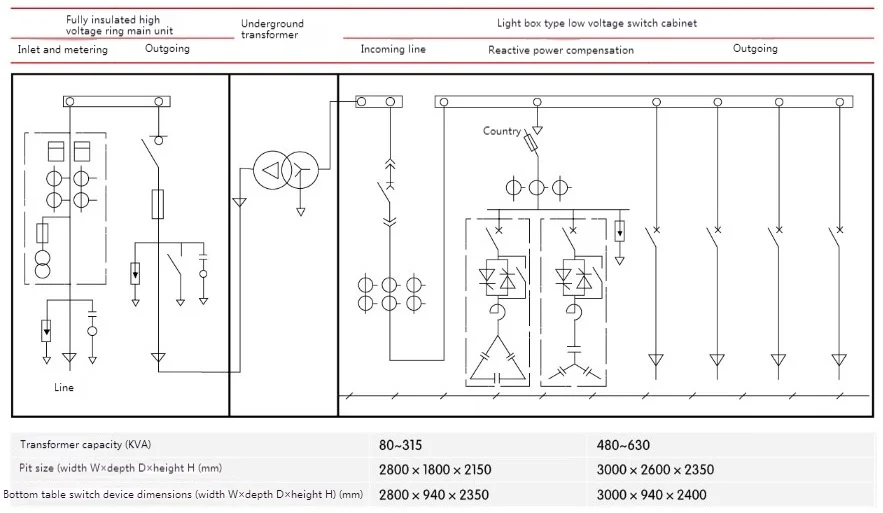

◆ Unità principale dell'anello HV+misurazione ad alta tensione+trasformatore sotterraneo+alimentatore LV ：
