Trasformatore sotterraneo

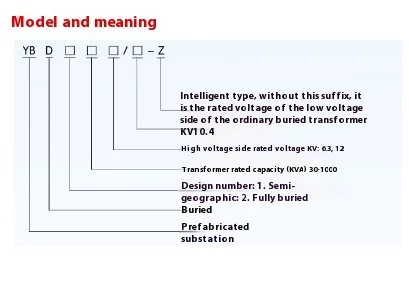

● Descrizione del modello

● Caratteristiche principali

▶ Design nascosto: la principale attrezzatura di alimentazione del trasformatore sotterraneo di tipo YBD-12

è sepolto sottoterra per ridurre l'occupazione dello spazio del terreno.

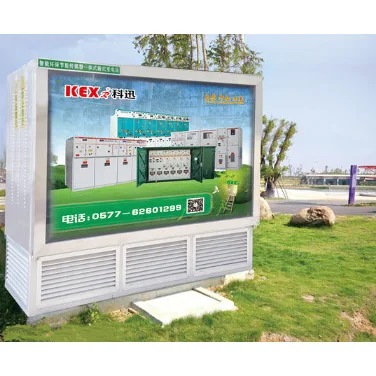

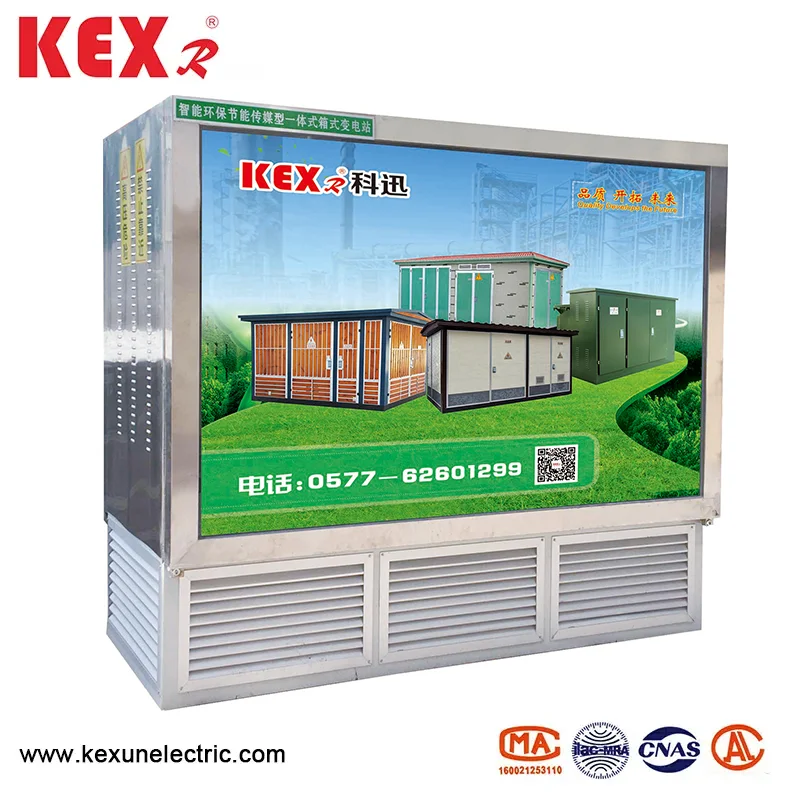

▶ Integrazione del paesaggio: la parte di superficie del trasformatore sotterraneo di tipo YBD-12 è decorata con verde, scultura o arte per coordinarsi con l'ambiente circostante.

▶ Elevata sicurezza: la struttura sotterranea fornisce una migliore protezione e riduce il rischio di danni artificiali.

▶ Protezione ambientale e riduzione del rumore: il layout sotterraneo può ridurre efficacemente l'influenza del rumore di funzionamento del trasformatore sull'area circostante.

▶ Ottimizzazione della dissipazione del calore: adottare una progettazione speciale di dissipazione del calore per garantire la normale temperatura operativa delle apparecchiature sotterranee.

● Scenari di applicazione

Il trasformatore sotterraneo è molto adatto per le seguenti occasioni:

◆ Centro città

◆ Distretto commerciale

◆ Spazi pubblici come parchi e quadrati.

◆ Comunità residenziale di fascia alta

◆ Area di protezione storica e culturale

◆ Attrazione turistica

● Composizione strutturale del trasformatore sotterraneo

1. Parte da terra:

◆ Corpo del trasformatore

◆

◆ Sistema di collegamento via cavo

◆ Sistema di ventilazione e dissipazione del calore

◆ Strutture di drenaggio e a prova di umidità

2. Parte di terra:

◆ Decorazione del paesaggio (verde, scultura, installazione d'arte, ecc.)

◆ Vent (design nascosto)

◆ Entramento di ispezione

◆ Segno di avvertimento di sicurezza

● Vantaggi del trasformatore sotterraneo di tipo YBD-12

◆ Migliora la qualità del paesaggio urbano

◆ Salva spazio sul pavimento

◆ Riduci l'influenza delle radiazioni elettromagnetiche

◆ Estendi la durata di servizio delle attrezzature (ambiente sotterraneo più stabile)

◆ Ridurre l'inquinamento visivo

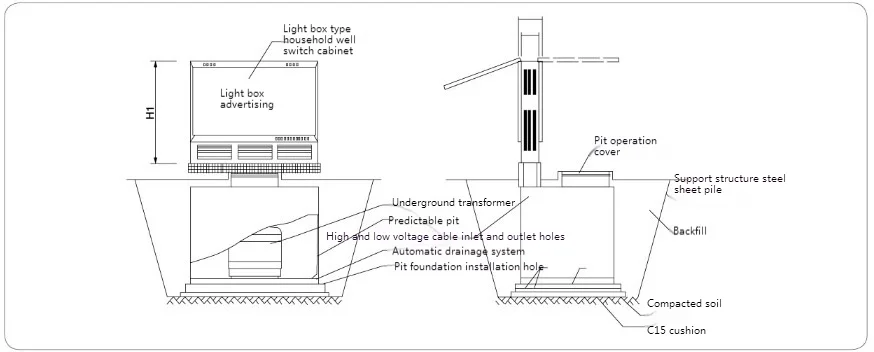

● Schema di installazione del trasformatore sotterraneo di tipo YBD-12

● Disegni di progettazione di due schemi tipici

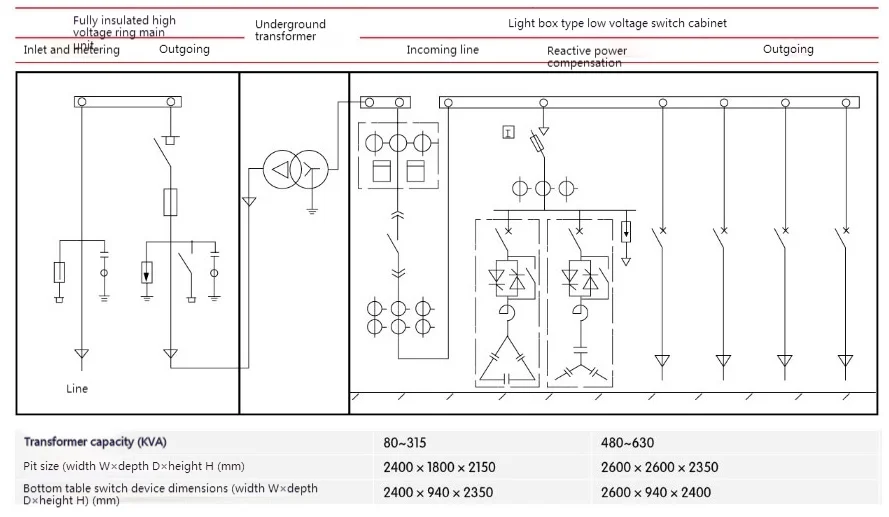

◆ Cabinet di rete ad anello HV+trasformatore sotterraneo+misurazione a bassa tensione ：

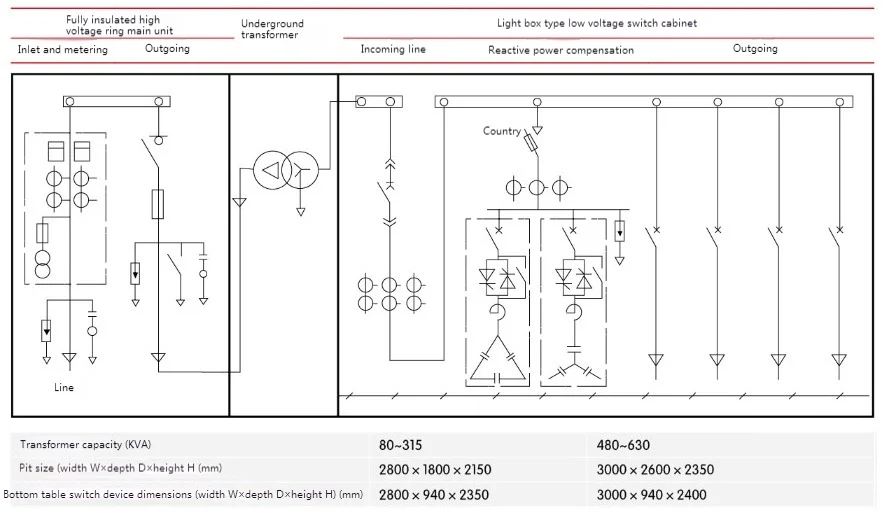

◆ Cabinet di rete ad anello HV+misurazione ad alta tensione+trasformatore sotterraneo+alimentatore LV ：
