Sottostazione di distribuzione urbana

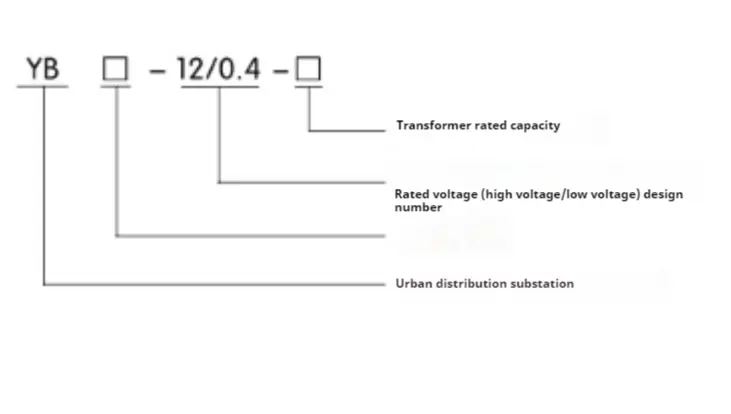

● Significato del modello

● INTRODUZIONE DEL PRODOTTO DI YB-12 Tipo di distribuzione urbana

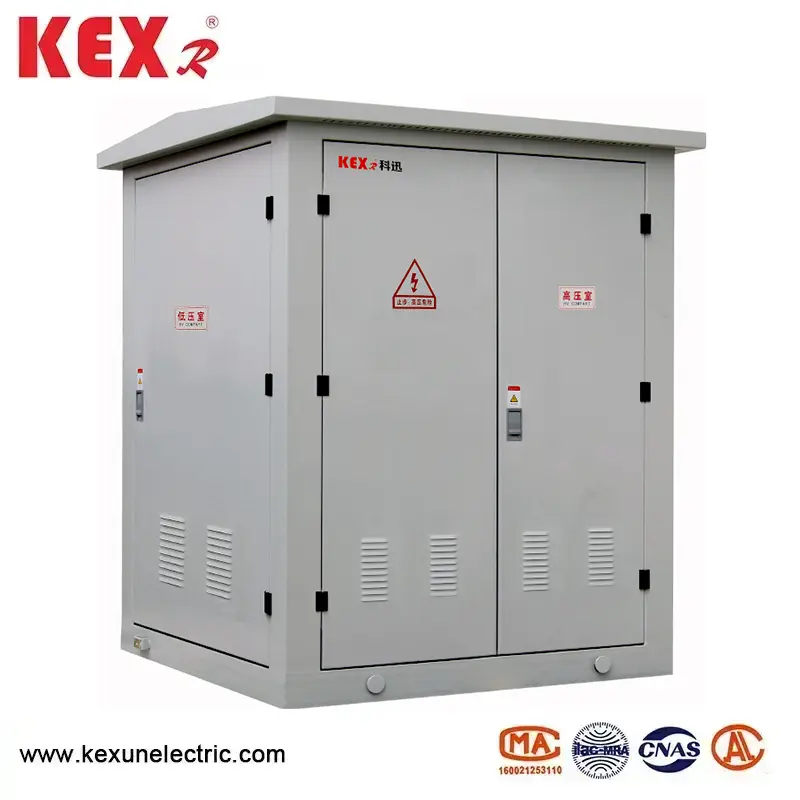

◆ Struttura integrale

Sostazione di distribuzione urbana principalmente divisa in tre parti: interruttore ad alta tensione, sala del trasformatore e sala a bassa tensione, che può essere trasportato separatamente.

La sottostazione adotta un unico design di dissipazione del calore del ciclo di grande ciclo per garantire il livello di aumento della temperatura del prodotto e la tenuta separata tra le stanze non formerà lo scambio di calore tra le stanze.

Il guscio della sottostazione di distribuzione urbana è realizzato in piastra in acciaio inossidabile di alta qualità.

Tutte le parti della struttura della piastra in acciaio hanno subito uno speciale trattamento anticorrosivo e la struttura della piastra in acciaio inossidabile ha una forte resistenza alla corrosione e una buona resistenza meccanica.

La sottostazione THS può essere installata direttamente all'interno senza ulteriori basi di costruzione, che risparmia costi e spazio ed è conveniente da installare.

◆ Camera ad alta pressione SF6 Switchgear riempito di gas Sviluppato indipendentemente dalla nostra azienda è adottato per l'alta tensione e tutti i quadri e le barre bus sono sigillate in una scatola in acciaio inossidabile chiuso senza un corpo a carica esposta all'esterno. Funzionamento sicuro e alta affidabilità; Progettazione completamente modulare, tutti i moduli possono realizzare la modalità di connessione dell'outlet laterale e l'espansione superiore in base ai requisiti di consumo di energia e soddisfare le esigenze dello schema di alimentazione nella misura massima.

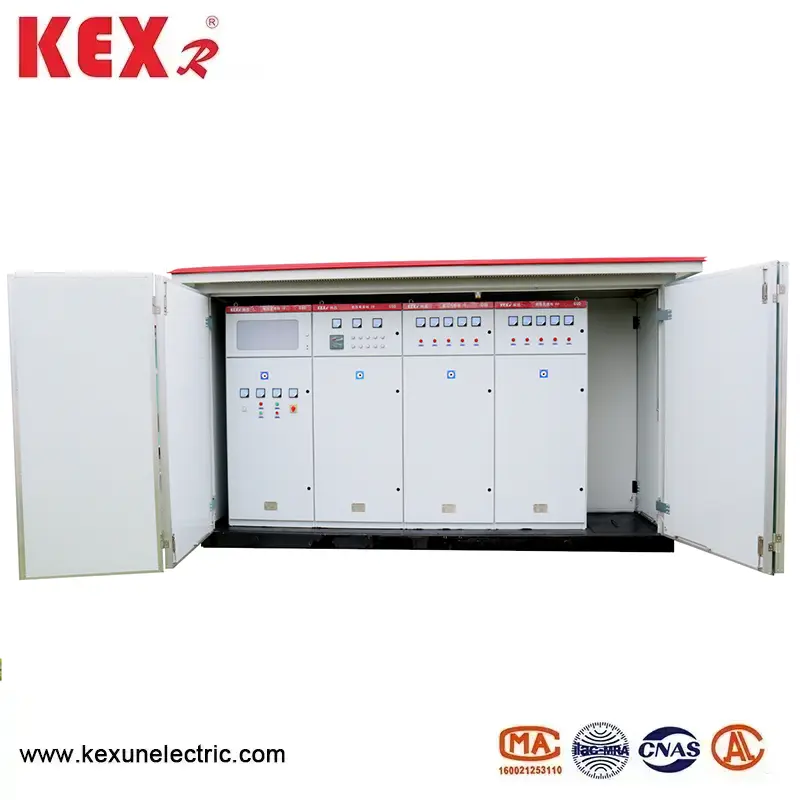

◆ Camera a bassa pressione L'ingresso laterale a bassa tensione e le linee di uscita sono tutte realizzate con nuovi interruttori di cassette, che sono di dimensioni ridotte, libere da arco e facili da sostituire. Controller di protezione completa intelligente multifunzionale e nuovo dispositivo integrato di compensazione della potenza reattiva.

◆ Sala del trasformatore Il trasformatore è completamente isolato con resina epossidica e il livello di isolamento e resistenza al calore è F e il trasformatore non ha materiali a supporto della combustione e non produce gas o altri prodotti intermedi che non favorevoli all'ambiente durante il funzionamento, quindi ha le caratteristiche di una buona trama della fiamma, protezione ambientale e salvataggio energetico.

◆ Collegamento interno Il trasformatore di tensione e l'interruttore solido cinese sono collegati dai solidi accessori per cavi isolati dell'azienda, che sono sicuri, affidabili e completamente isolati.

● lato ad alta pressione

L'elevata tensione di sottostazione integrata intelligente è generalmente protetta da un apparecchio elettrico di combinazione di fusibile di carico. Dopo che il fusibile è stato colpito in una fase, i viaggi di collegamento trifase. L'interruttore di carico può essere selezionato da aria compressa, vuoto, esafluoruro di zolfo, ecc. E il meccanismo operativo può essere distribuito per realizzare un aggiornamento automatico. Il fusibile è un fusibile per limitazione della corrente ad alta tensione con un attaccante, che ha un'azione affidabile e una grande capacità di rottura. Vedere la tabella seguente per i principali parametri tecnici. Per i trasformatori superiori a 800kVA, possono essere selezionati interruttori a vuoto come Zn12, Zn28 e VS1 per la protezione.

● Lato a bassa pressione

L'interruttore principale sul lato a bassa tensione adotta un interruttore universale o intelligente per una protezione selettiva; L'interruttore di uscita adotta un nuovo tipo di interruttore di guscio di plastica con piccolo volume e arco corto, fino a 30 circuiti; Il dispositivo di compensazione di potenza reattiva automatica intelligente dispone di modalità di commutazione contattore e contactorless per gli utenti.

● Trasformatore della sottostazione di distribuzione urbana

La sottostazione integrata intelligente adotta trasformatori di serie S9, S11 e S11 a bassa perdita, immessa di petrolio, e può anche scegliere trasformatori di tipo secco ambientale da asciugatura a graduale o Nomex isolati per la carta. Il fondo è dotato di un carrello e i trasformatori possono facilmente entrare ed uscire.

◆ Parametri tecnici dell'interruttore di carico

◆ Parametri tecnici di fusibile ad alta tensione

◆ Parametri tecnici dell'interruttore a bassa tensione

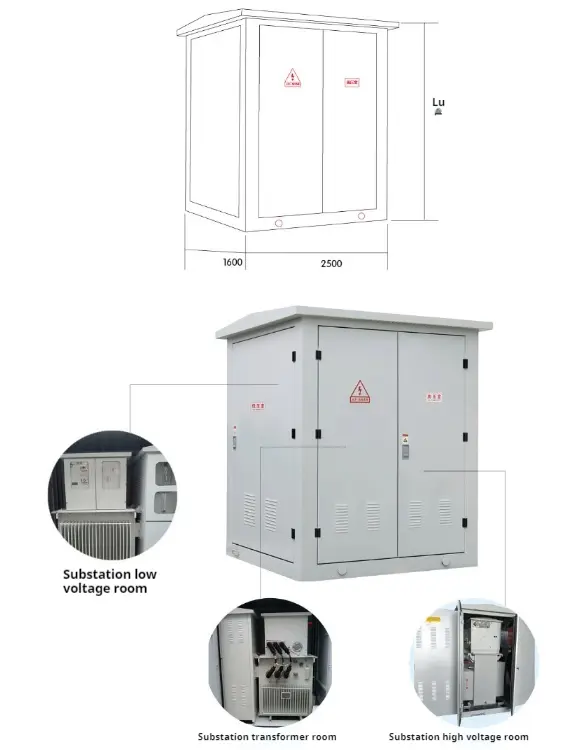

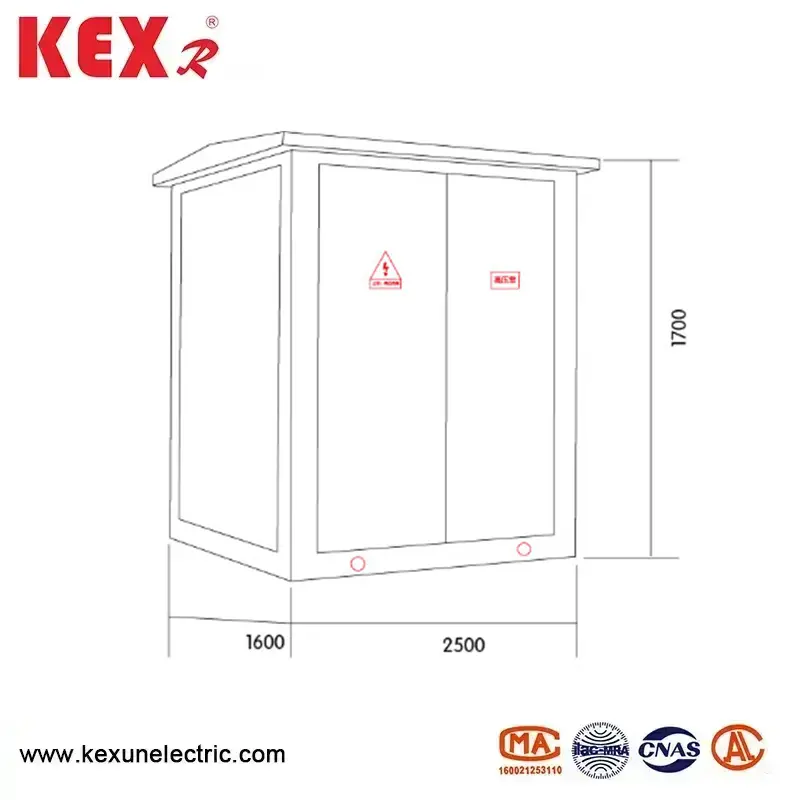

● Diagramma della dimensione di layout
