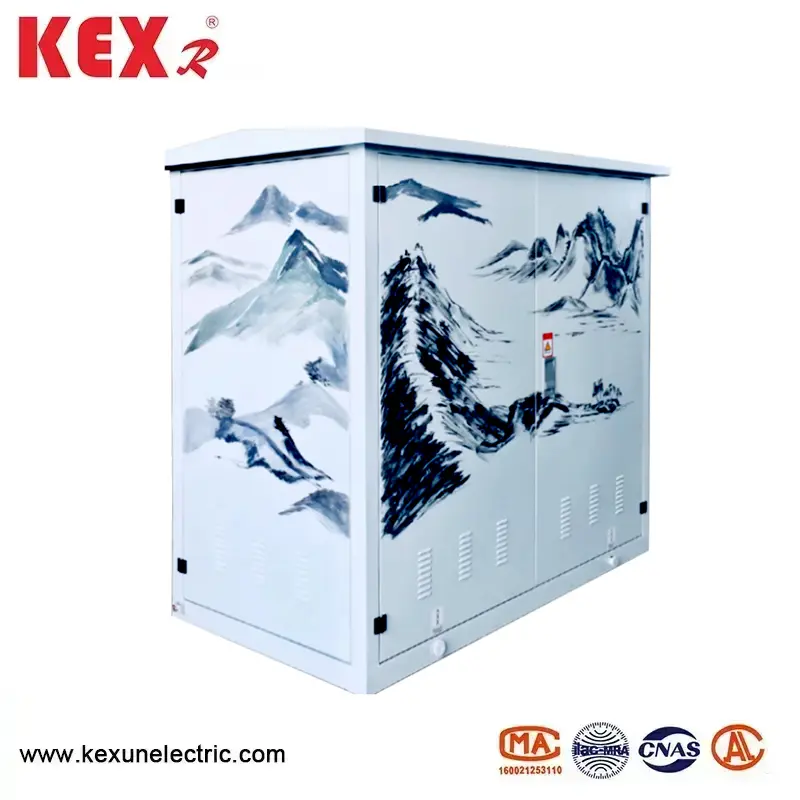

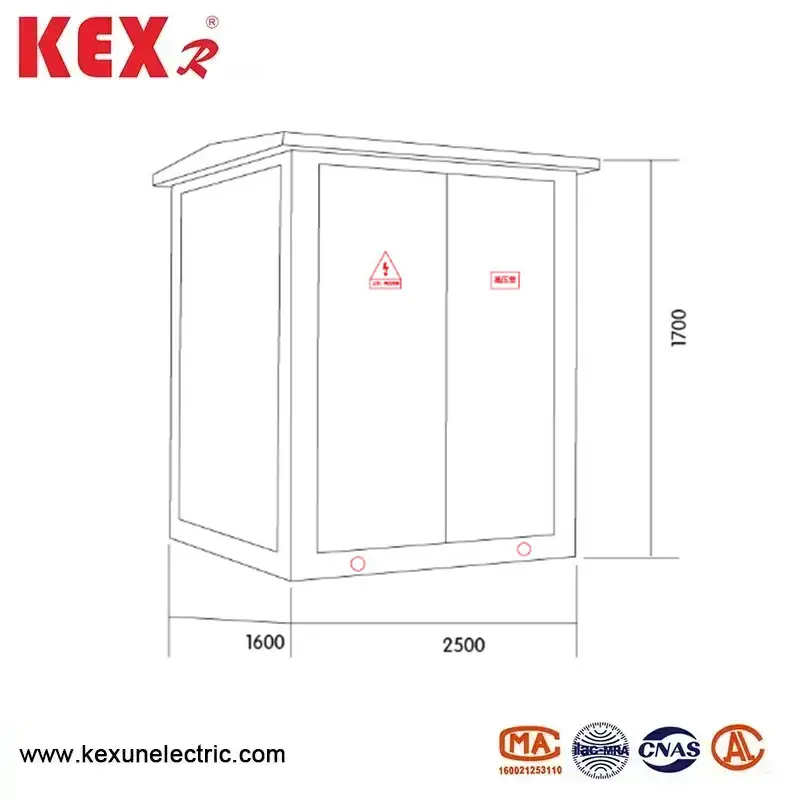

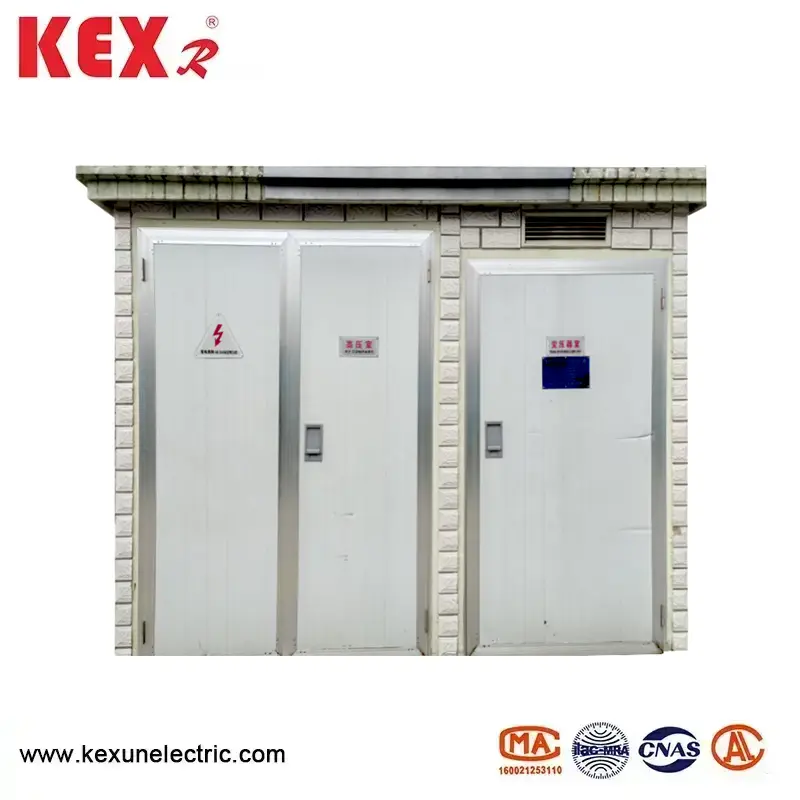

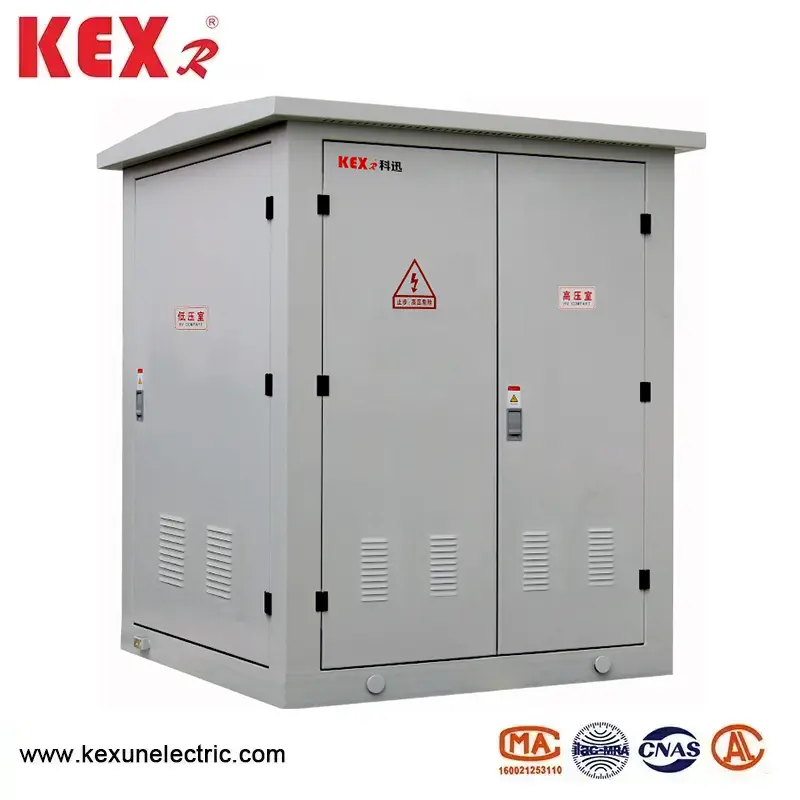

Sottostazione montata su 3 fasi
La sottostazione montata su 3 fasi prodotta da KEXR, un fornitore di trasmissione e distribuzione di energia professionale in Cina, è un'attrezzatura di energia compatta e modulare adatta per la distribuzione dell'energia urbana, i parchi industriali, la nuova energia (potenza fotovoltaica/eolica) e altri scenari. Rispetto alla sottostazione tradizionale, è più piccolo e più flessibile da installare.
Modello: YB-12
Brand ： Kexr
Modello: YB-12
Brand ： Kexr
● Panoramica del prodotto
La sottostazione montata su pad 3phase è più flessibile e conveniente da usare rispetto alle sottostazioni civili ed è ampiamente utilizzata nella ricostruzione della rete urbana di edifici graduali, alloggi residenziali, parchi industriali, centri commerciali, aeroporti, terminali ferroviari, scuole, un'impresa mineraria e altri luoghi.
● Funzioni e caratteristiche della sottostazione montata su 3 fasi di tipo YB-12

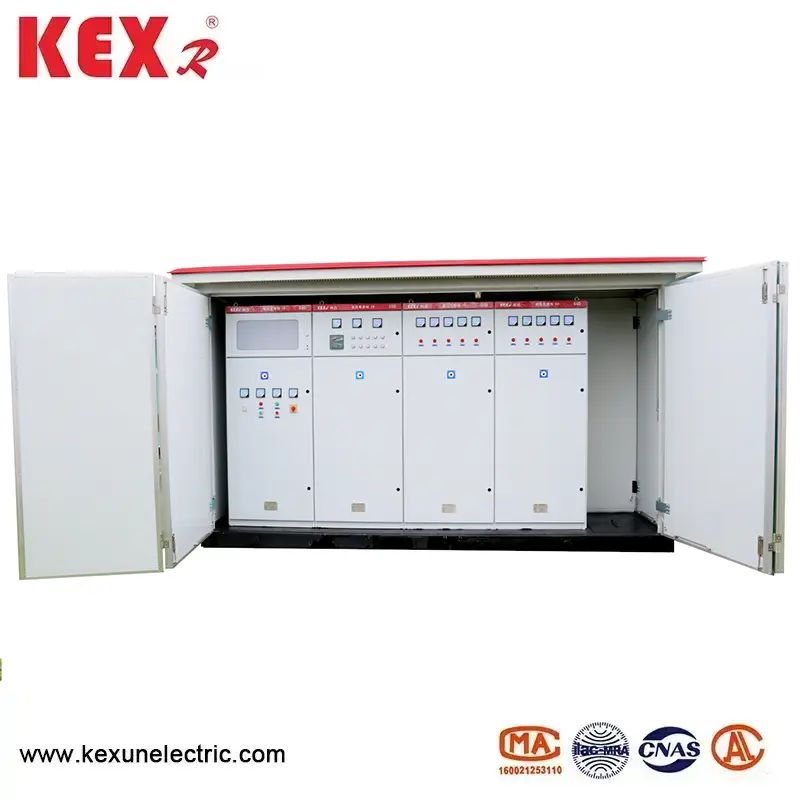

La camera ad alta tensione in sottostazione montata su pad è composta da interruttore di carico ad alta tensione, fusibili ad alta tensione e arresto di fulmini, che può fermare la trasmissione di potenza e prevenire il sovraccarico e il corto circuito contemporaneamente; La camera a bassa tensione è composta da interruttore d'aria a bassa tensione, trasformatore di corrente, amperometro e voltmetro. La sottostazione montata su 3 mompe ha una tecnologia avanzata e affidabile e le scatole adottano tutte la tecnologia di elaborazione avanzata, che ha una buona resistenza alla corrosione e resistenza all'usura. Ha i vantaggi di combinazione flessibile, comodo trasporto, installazione e costruzione, basso costo, inquinamento e funzionamento sicuro e affidabile.
● Utilizzo delle condizioni
◆ L'altitudine non supera i 4000 m
◆ Temperatura ambiente: -25 ℃ -40 ℃
◆ Umidità relativa: il valore medio giornaliero non è superiore al 95%e il valore medio mensile non è superiore al 90%
◆ Posto di installazione: un luogo senza incendio, pericolo di esplosione, polvere conduttiva, gas corrosivo chimico e vibrazioni violente.
Nota ： Se vengono superate le condizioni di cui sopra, gli utenti possono negoziare con KEXR
● Tabelle dei parametri delle prestazioni
◆ Parametri tecnici dell'interruttore di carico
|
Numero di serie |
Articolo |
Unità |
FN12-12 |
FN25-12 Interruttore di carico sotto vuoto |
|
1 |
Tensione nominale |
kv |
10 |
|
|
2 |
Tensione operativa massima |
kv |
12 |
|
|
3 |
Frequenza nominale |
Hz |
50 |
|
|
4 |
Corrente nominale |
A |
630 |
|
|
5 |
Corrente di carico di rottura classificata |
A |
630 |
|
|
6 |
Corrente stabile termica |
ka/s |
20/2 |
20/4 |
|
7 |
Corrente stabile dinamica |
IL |
50 |
|
|
8 |
Corrente di chiusura del corto circuito （Valore di picco） |
IL |
50 |
|
|
9 |
Tempi di rottura a pieno carico |
Tempo |
20 |
10000 |
|
10 |
Vita meccanica |
Tempo |
2000 |
10000 |
|
11 |
Tensione di resistenza della frequenza di potenza da 1 minuto (fase a terra) |
kv |
42 |
|
|
12 |
Tensione dell'impulso di fulmini (fase a terra) |
kv |
72 |
|
◆ Parametri tecnici di fusibile ad alta tensione
|
Numero di serie |
Tensione nominale (KV) |
Corrente classificata (a) |
Rompere la corrente (a) |
Corrente classificata a fusibile (a) |
|
|
Modello del Regno Unito |
Modello CN |
||||
|
Sdl❈j |
XRNT-12 |
12 |
40 |
31.5 |
6.3, 10, 16, 20, 25, 31,5, 40 |
|
Sfl❈j |
12 |
100 |
31.5 |
50, 63, 71, 80, 100 |
|
|
Skl❈j |
12 |
125 |
31.5 |
25 |
|
◆ Parametri tecnici dell'interruttore a bassa tensione
|
Modello |
Modulo di rilascio |
Corrente valutata a rilascio |
Abilità on-off KA (AC 380V) |
|
DW15-630 |
Tipo termoelettromagnetico |
315, 400, 630 |
40 |
|
DW15-1000 |
Tipo termoelettrone |
630, 800, 1000 |
50 |
|
DW15-1600 |
1600 |
50 |
|
|
DW15-2500 |
1600, 2000, 2500 |
60 |
|
|
CW1-2000 |
Tipo intelligente |
630, 800, 1000, 1250, 1600, 2000 |
65 (80) |
|
CW1-3200 |
2000, 2500, 3200 |
100 |
