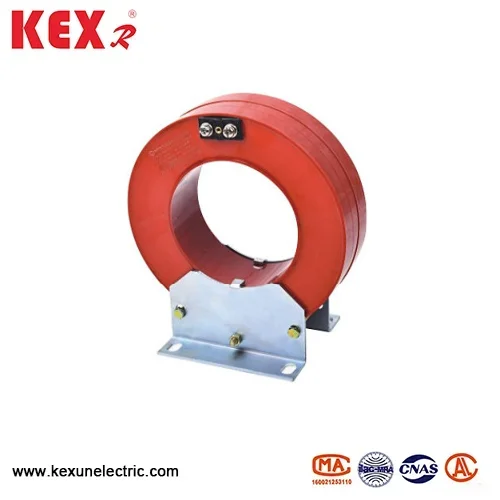

Equilibrio core di gabinetto pieno di gas CT
Il bilanciamento del core del mobile pieno di gas CT prodotto da China Factory Kexun è adatto per fornire protezione a terra con cavo trifase in piccoli sistemi di corrente di terra con frequenza nominale interna di 50 o 60Hz e una tensione nominale di 35 kV o inferiore e può anche essere utilizzata insieme ai relè.
Modello: LXZ-φ
Brand ： Kexr
Modello: LXZ-φ
Brand ： Kexr
● Panoramica del prodotto CT CT riempito di gabinetto pieno di gas
L'isolamento primario del bilanciamento del nucleo di cabinet riempito di gas LXZ-φ è garantito dai cavi e il prodotto esamina solo le prestazioni di isolamento dell'avvolgimento secondario, che può resistere alla tensione di 3kV a terra per un minuto.
● Significato del modello del bilanciamento del nucleo riempito di tipo GACCHETTO PIETTO LXZ-φ CT
L: trasformatore corrente
XZ: codice della serie di design
Φ: attraverso il diametro del foro (in mm, ad esempio, φ: 50 significa diametro del foro 50mm).
● Caratteristiche di progettazione CT core a gas pieno di gas
▶ Materiale del nucleo magnetico: lega nanocristallina (lega nanocristallina) in acciaio silicio (acciaio al silicio) ▶ Sistema di isolamento: fusione di resina epossidica a prova di umidità e design a prova di corrosione
▶ Metodo di installazione: montaggio del pannello di installazione del binario di guida (supporto per la rotatura)
● Scenari di applicazione tipici CT del cabinet riempito di gas ：
▶ Monitoraggio corrente dell'armadio di distribuzione (monitoraggio dei quadri)
▶ Sistema di gestione dell'energia elettrica (EMS)
▶ Inverter fotovoltaico (inverter PV)
▶ Protezione del motore (protezione del motore)
● Parametri tecnici CT del cabinet riempito di gas
|
Trasformazione Rapporto (a) |
Relè tipo |
Tipo di connessione di Relè bobina |
Relè Valore della scala |
Residuo primario Corrente di relè di recitazione (a) |
Peso (kg) |
|
60/1 |
DD-11/ 60 |
Connessione in serie |
15*1 |
2.4-4.5 |
4.5 |
|
30*1 |
|||||
|
Connessione parallela |
15*2 |
3-5 |
|||
|
30*2 |
|||||
|
DD-11/ 60 |
Connessione in serie |
15*1 |
3-6 |
||
|
30*1 |
|||||
|
Connessione parallela |
15*2 |
3-6 |
|||
|
30*2 |

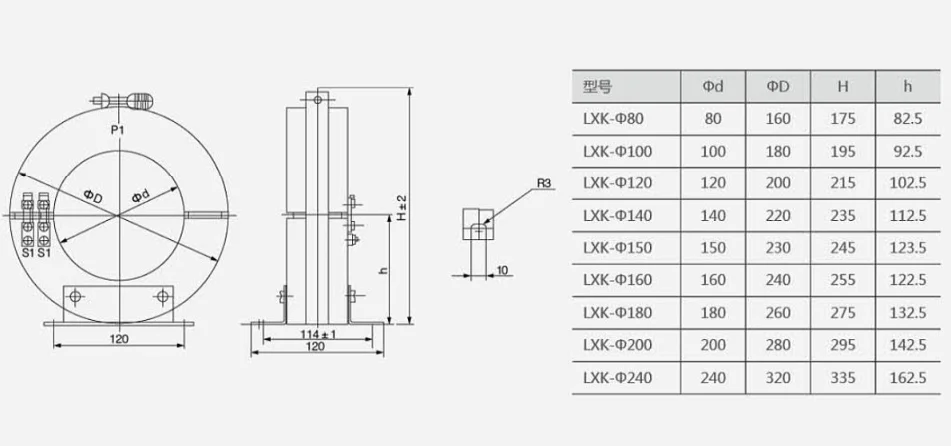

● Dimensione del bilanciamento del core del mobile riempito di gas CT
