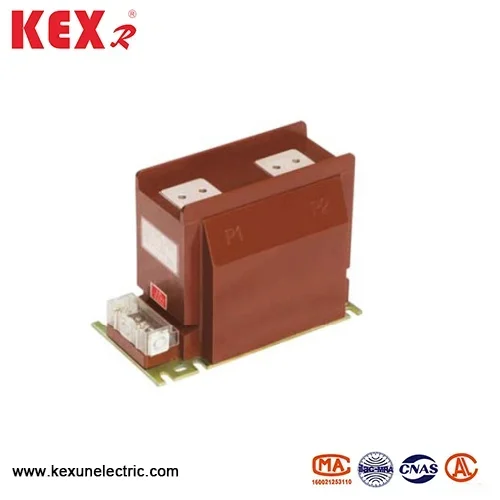

Trasformatore di corrente di bilanciamento del cabinet riempito di gas

● Risoluzione del modello del trasformatore di corrente di bilanciamento del core del mobile riempito di gas:

L: trasformatore corrente

ZZ: tipo di post

B: avvolgimento con fase di protezione

J: Isolamento rinforzato 9: Numero seriale di progettazione

12: tensione nominale 12kv

● Equilibrio del mobile riempito di gas Caratteristiche strutturali del trasformatore:

 ▶ Modalità di isolamento: fusione a vuoto epossidico.

 ▶ Tipo di installazione: tipo fisso interno.

 ▶ Configurazione dell'avvolgimento: doppio avvolgimento (misurazione+protezione)

 ▶ Grado di protezione: IP54 (resistente alla polvere e a prova di splash)

◆ Livello di isolamento del trasformatore di corrente di bilanciamento del core mobile riempito di gas:

▶ Tensione di resistenza della frequenza di alimentazione: 42kV/1min (resistenza alla frequenza di alimentazione).

▶ Impulso Lightning: 75KV (picco) (impulso di fulmini)

◆ Caratteristiche meccaniche del trasformatore di corrente di bilanciamento del core del mobile riempito di gas: ▶ Metodo di installazione: installazione verticale o orizzontale (da contrassegnare dal produttore)

terminale

▶ Lato primario: connessione a bullone M12. Lato secondario: terminal crimpa da 6 mm².

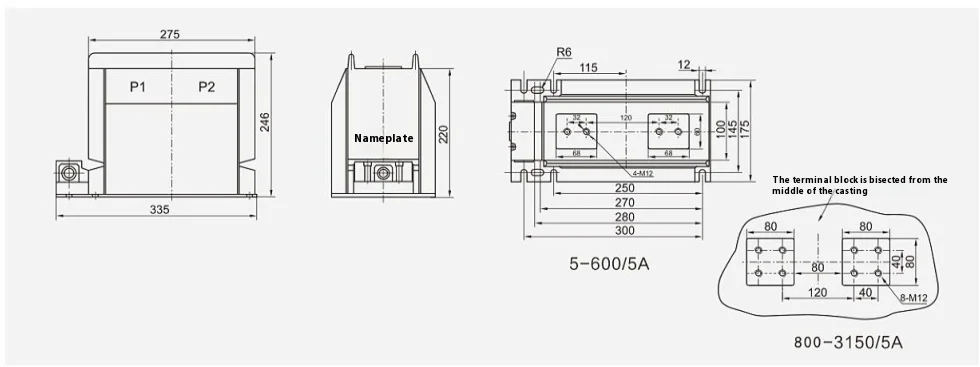

● Dimensioni complessive del trasformatore di corrente di bilanciamento del mobile riempito di gas
