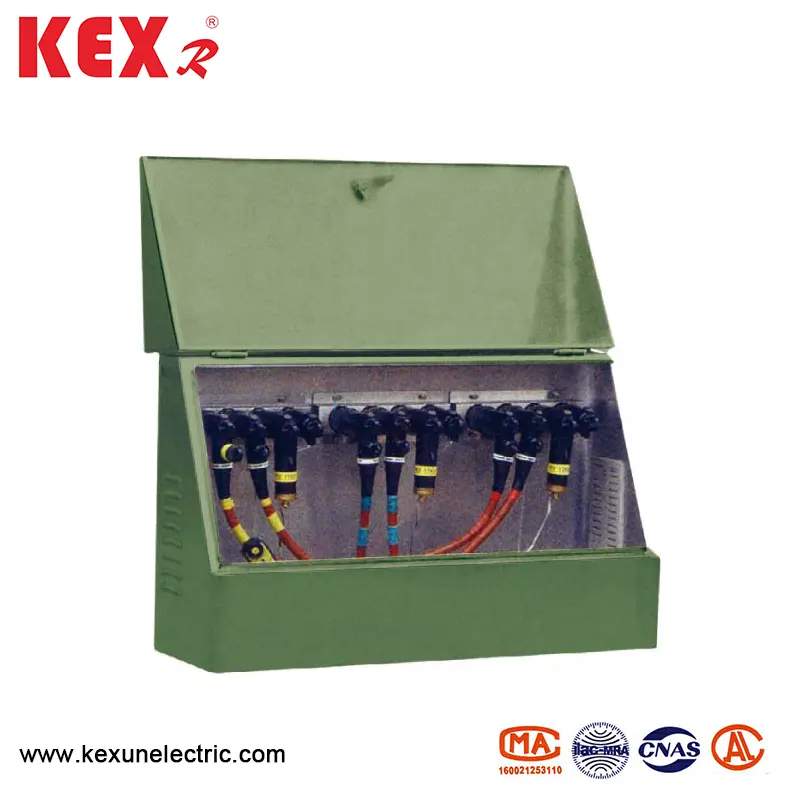

Scatola di filiale via cavo americano da 25kv

● Condizioni di utilizzo

La scatola di filiale via cavo americano da 25kV è adatta per l'uso nelle seguenti condizioni.

▶ Temperatura dell'ambiente: tra -30 e 40 ℃

▶ Velocità del vento: inferiore a 34 m/s (meno di 700pa)

▶ Umidità: umidità media giornaliera inferiore al 95%; umidità media mensile inferiore al 90%

▶ Affronta degli shock: l'accelerazione orizzontale non è superiore a 0,4 m/s e l'accelerazione verticale non è superiore a 0,15 m/s.

▶ Inclinazione del sito di installazione: meno di 3 °

▶ Ambiente di installazione: l'aria circostante della scatola di ramo del cavo americano di tipo DFW non dovrebbe essere ovviamente inquinata da corrosivi, gas combustibile, vapore acqueo, ecc. E non vi è alcuna vibrazione violenta nel sito di installazione.

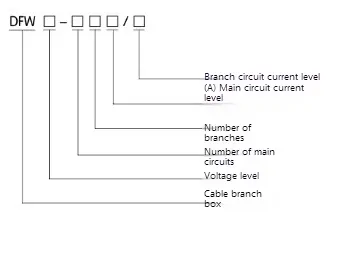

● Significato del modello

● Parametro tecnico

● Diagramma di esempio della scatola di filiale via cavo americano da 25kV

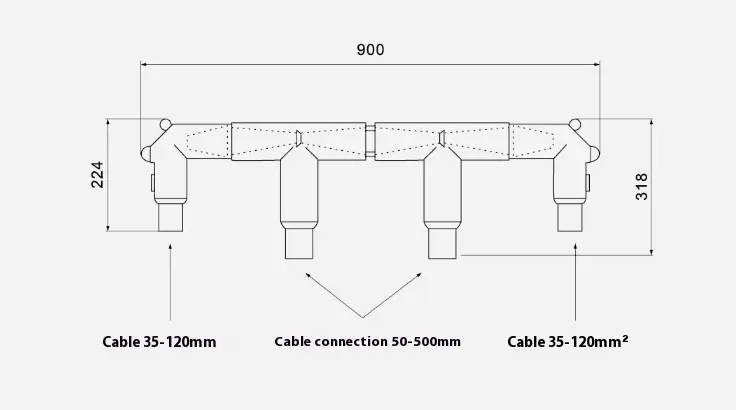

Se la scatola di ramo del cavo americano da 25kV non può essere posizionata a causa della limitazione del sito, può essere combinata direttamente dai giunti via cavo per formare più rami del cavo (non sono necessarie barre del bus e il metodo di connessione è mostrato nel seguente esempio) e posizionato nella trincea del cavo o in altri luoghi. Esempio 1 Ogni gruppo di quattro linee in arrivo e in uscita (2 × 600a+2 × 200A) è costituito da due connettori a cavo T-II, due connettori a gomito e un connettore intermedio. Il connettore del cavo T-ⅱ 200A è collegato al connettore del cavo del gomito (l'altro lato è collegato all'arresto di ossido integrale).

Vedi la figura seguente per esempi di dimensioni ：

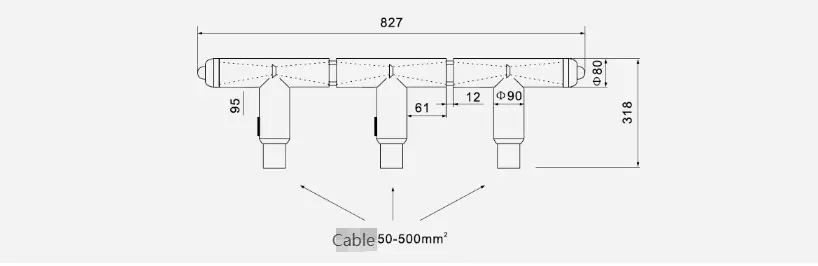

Esempio 2 Tre linee di accesso (3x600a) ogni fase è costituita da tre connettori a cavi a forma di T e due connettori di collegamento intermedi. Vedi la figura seguente per dimensioni ed esempi:

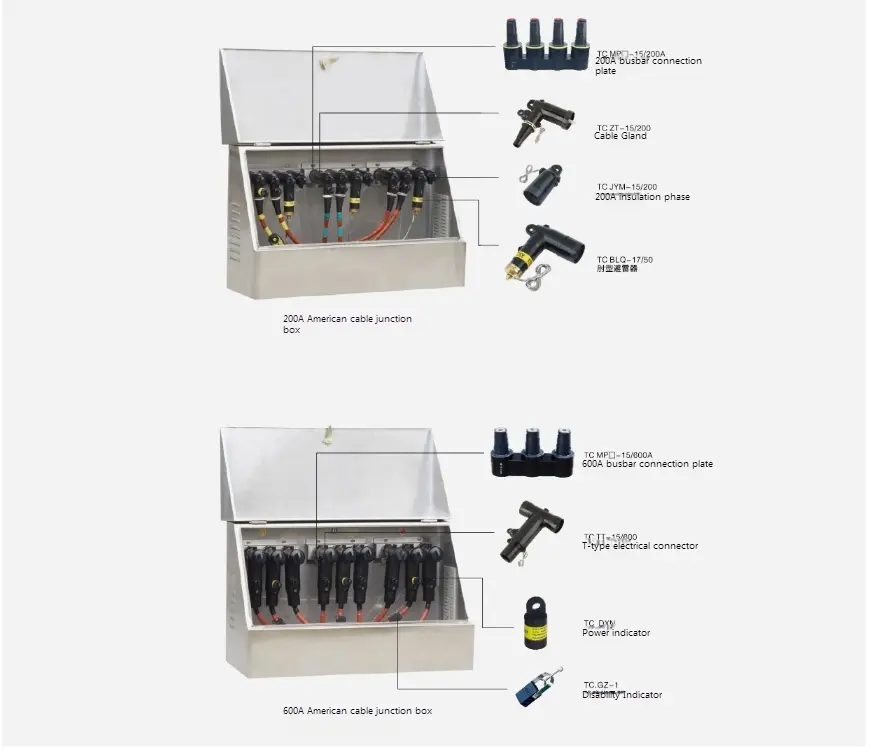

● Diagramma di esempio
