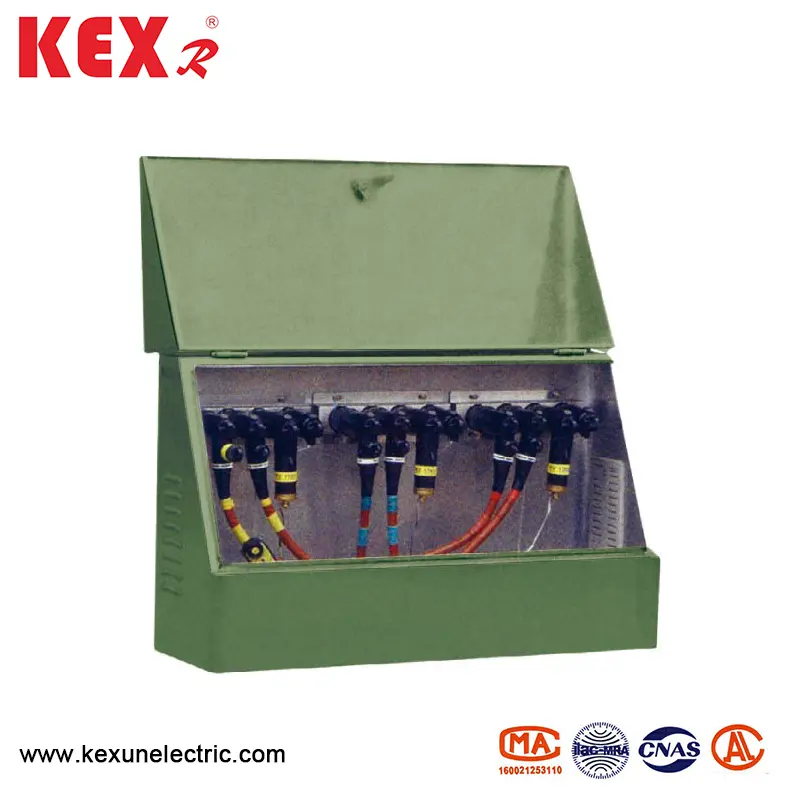

Scatola di filiale via cavo americano da 15kv

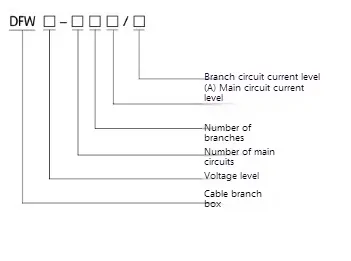

● Descrizione della numerazione

● Caratteristiche della scatola di filiale via cavo americano di tipo DFW da 15kv

◆ Funzione di progettazione

▶ Design della scatola comune: tutti i connettori dei cavi, gli interruttori e altri componenti sono integrati in una scatola di metallo, con struttura compatta e occupazione dello spazio.

▶ Bassa modularità: rispetto alla scatola della filiale europea, la scatola della filiale americana ha una debole espansibilità e di solito adotta un numero fisso di circuiti (come 2 ~ 6 circuiti).

▶ Protezione da guscio in metallo: la scatola è principalmente realizzata in acciaio inossidabile o acciaio zincato e il livello di protezione è generalmente IP54 (a prova di polvere e a prova di splash) e alcuni modelli di fascia alta possono raggiungere IP65.

◆ Modalità di connessione via cavo

Utilizzo degli accessori per cavi americani

▶ Casella di filiale del cavo americano da 15kv Utilizzare un connettore staccabile (connettore a carico), come una spina a gomito 200A o 600A, per supportare la spina in diretta (è richiesto una canna operativa speciale).

▶ I giunti via cavo sono completamente isolati o semi-isolati e alcune parti vive possono essere esposte, quindi è necessario cooperare con i tappi di protezione isolanti.

▶ Adatto per una varietà di cavi: il cavo di rame o il cavo in alluminio è supportato e la sezione trasversale di solito varia da 50 mm a 500 mm.

◆ Sicurezza e prestazioni protettive

▶ DFW TIPO 15KV La scatola di filiale del cavo americano è completamente chiusa: ridurre l'impatto ambientale esterno e ridurre il rischio di scosse elettriche.

▶ Fare arresto integrato (opzionale): prevenire l'impatto di sovratensione e proteggere i cavi e le attrezzature.

▶ Funzione di indicazione di guasto (alcuni modelli): dotato di indicatore di guasto a flip o LED, che è conveniente per individuare rapidamente il punto di errore.

◆ Adattabilità all'ambiente

▶ Resistenza alle intemperie forti: scatola di filiale via cavo americano da 15kv È adatto per un ambiente di lavoro di -30 ℃ ~+50 ℃ ed è adatto per il funzionamento all'aperto a lungo termine.

▶ Trattamento anticorrosivo: la superficie del corpo della scatola viene spruzzata con processi di plastica, zincati e altri per resistere alla spray salina e alla corrosione.

◆ Installazione e manutenzione

▶ Installazione comoda: di solito installazione montata a parete o montata sul pavimento, adatta a spazi stretti.

▶ Manutenzione semplice: il design completamente sigillato, sostanzialmente esente da manutenzione, deve solo controllare regolarmente lo stato del giunto.

▶ Funzionamento in diretta (alcuni modelli): utilizzare una canna operativa isolante speciale per il collegamento e lo scollegamento, in modo da ridurre il tempo di interruzione dell'alimentazione.

◆ Limitazioni

× scarsa scalabilità: il numero di loop è fisso e l'attrezzatura deve essere sostituita per l'espansione della capacità successiva.

× Livello di protezione bassa: alcuni modelli non sono a prova di polvere e impermeabili come le scatole di filiali europee.

● Parametro tecnico della casella di filiale via cavo americano di tipo DFW 15KV

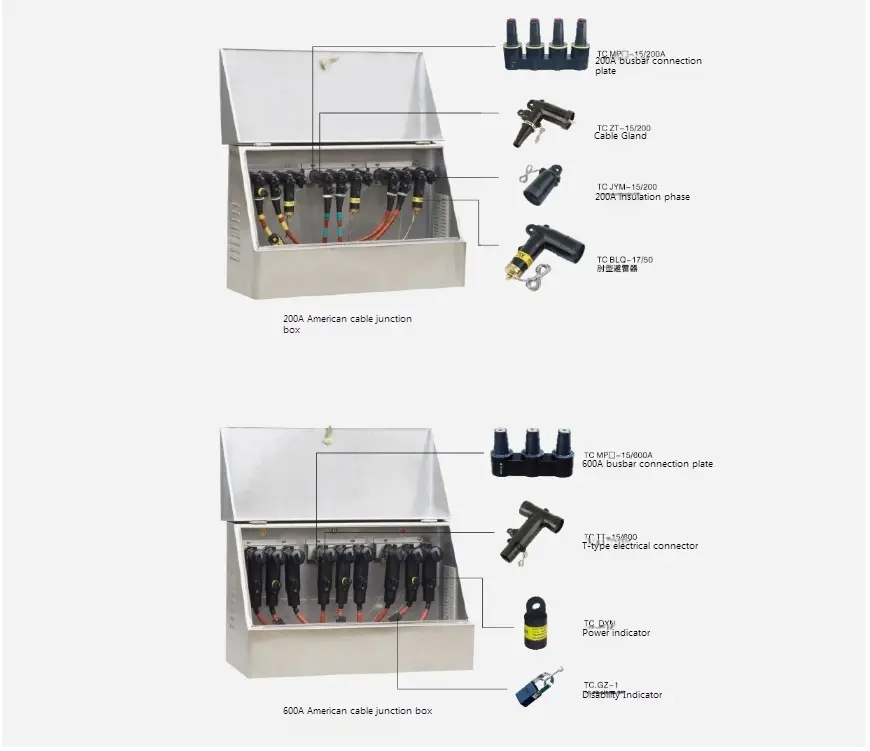

● Diagramma di esempio della struttura della scatola del cavo americano di tipo DFW 15kv

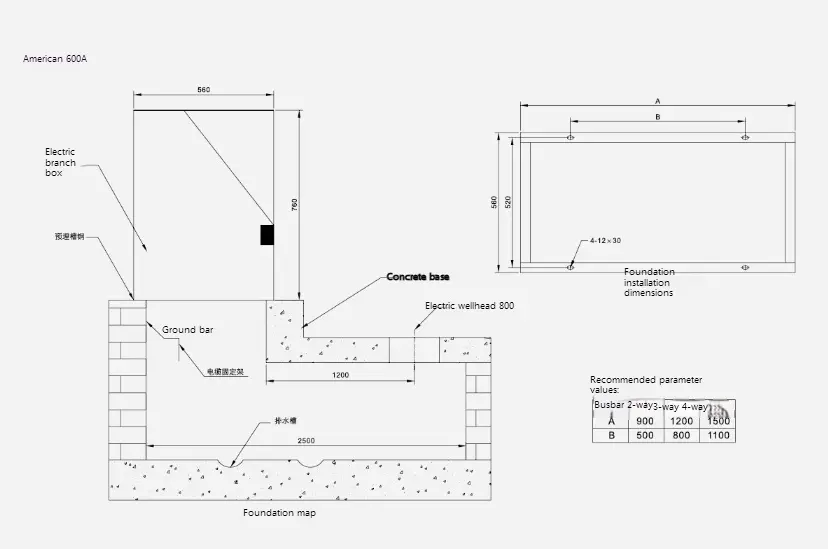

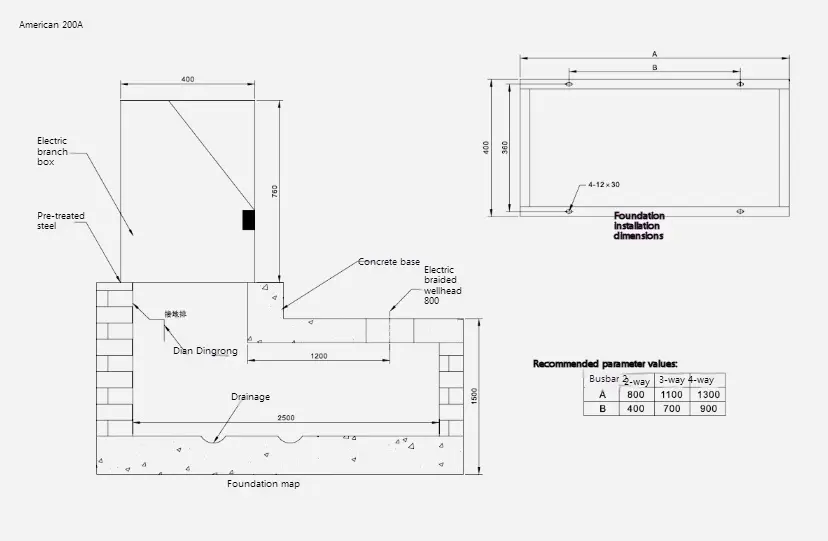

● Struttura di base per la base di base per filiale via cavo da 15kv di tipo DFW
