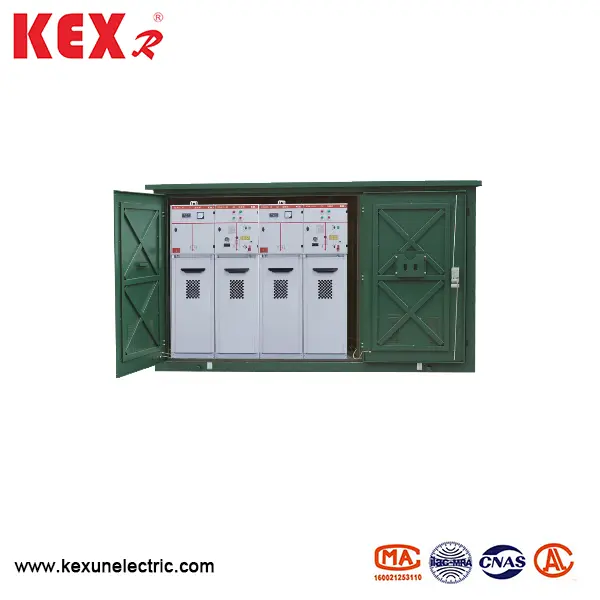

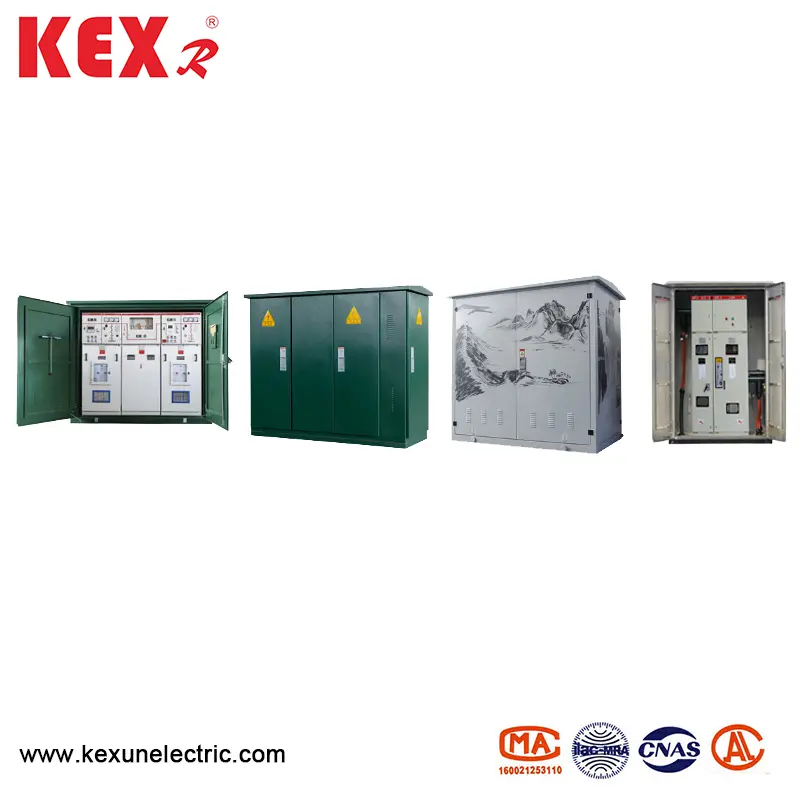

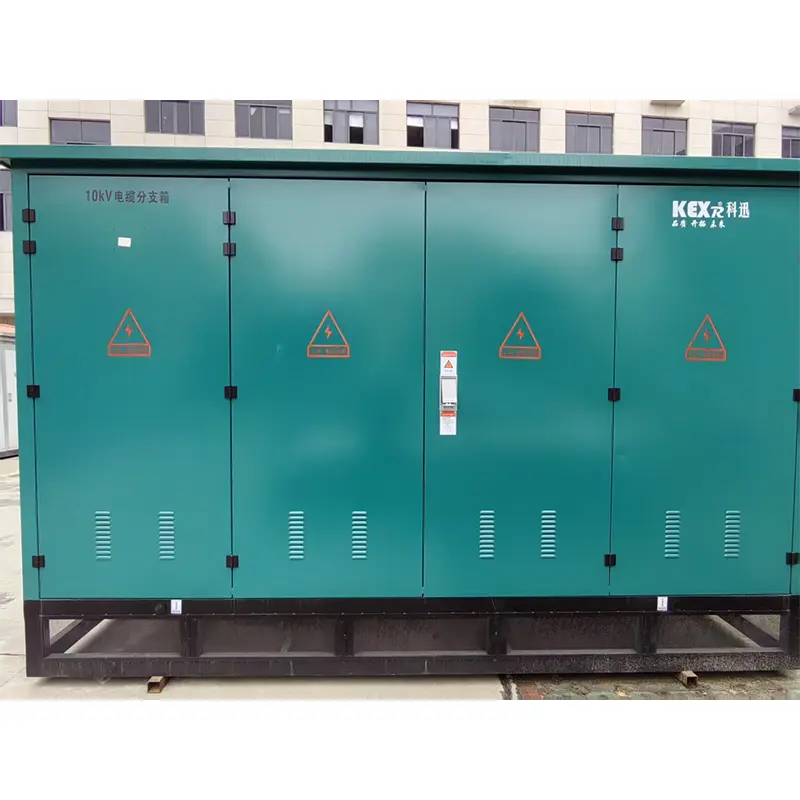

Casta di ramo del cavo dell'interruttore di carico

● Panoramica del prodotto

La scatola del cavo dell'interruttore di carico DFW è assemblata con interruttore di carico SF6 a tre stazioni, con ingegnosa separazione delle linee in entrata e in uscita sinistra e destra, una progettazione strutturale minima e una funzione di configurazione del cavo più forte, con fino a 8 linee in arrivo e in uscita. La filiale non solo mantiene i vantaggi della tradizionale box di rubinetto, ma presenta anche alcuni vantaggi del gabinetto della rete ad anello, quindi è un'attrezzatura ideale per la ricostruzione della rete urbana. Dimensioni ridotte, esenti da manutenzione, buona economia tecnica, alta affidabilità, installazione semplice e uso conveniente. La scatola del ramo del cavo con l'interruttore di carico SF6 è caratterizzata dal fatto che ci sono tre scomparti nella scatola, uno dei quali è sigillato, e il compartimento sigillato viene riempito con gas di esafluoruro di zolfo micropressurizzato, in cui più di un gruppo di carichi vengono disattivati ​​contemporaneamente. Il meccanismo operativo dell'interruttore di carico si trova nel vano azionario operativo e ci sono posti di cavo e terminali del cavo nel vano cavo e i terminali del cavo sono collegati con l'interruttore di carico. Gli interruttori di carico nel compartimento chiuso dell'interruttore di carico sono interruttori di carico del tipo di contatto statico e di tipo di contatto statico e l'albero di rotazione di ciascun interruttore di carico è fissato su un settore simmetrico attorno all'albero con tre strati. I cavi nel vano cavo sono raggruppati in tre fasi e i tre terminali cavi in ​​ciascun gruppo sono distribuiti in parallelo e obliquamente verso il basso a loro volta. Ogni terminale di cavo è collegato verticalmente con la linea del pila del cavo e le tre linee di pila del cavo sono parallele tra loro. Il compartimento chiuso ha una pipeline di rilievo a pressione.

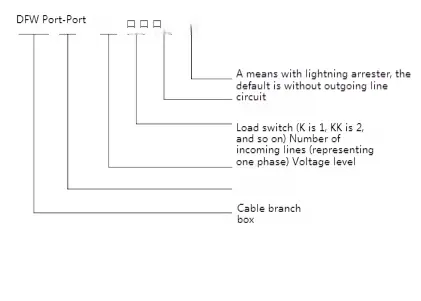

● Significato del modello

● Parametro tecnico

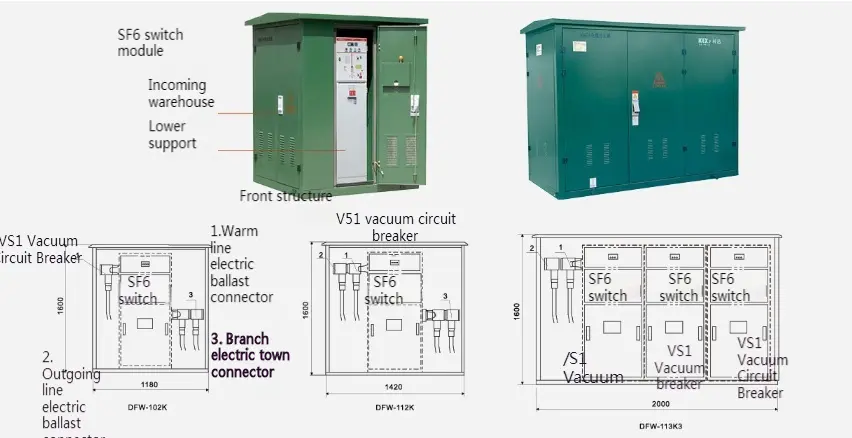

● Diagramma del contorno

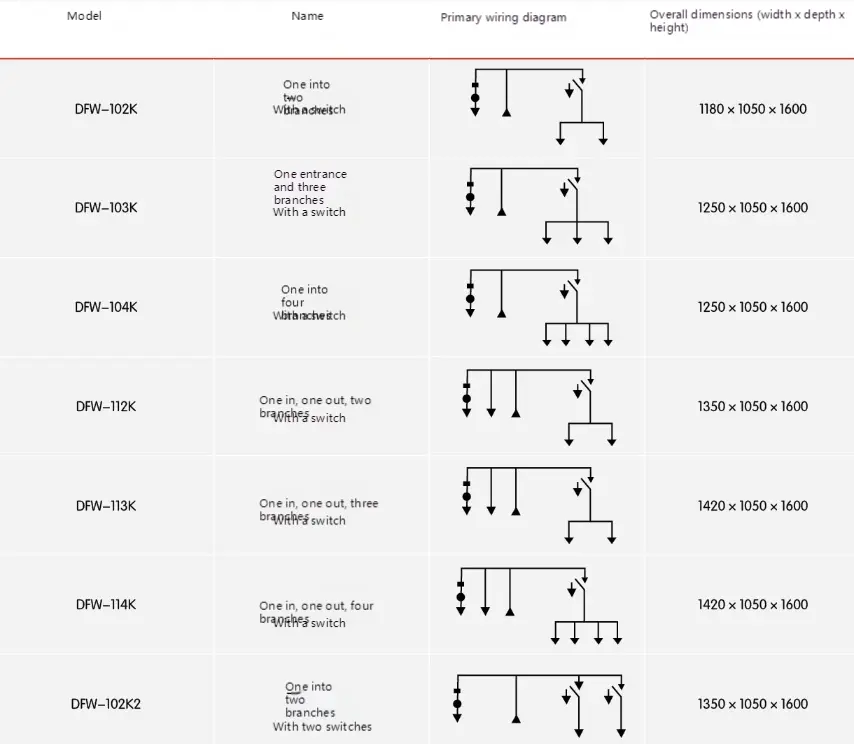

● Diagramma tipico dello schema di cablaggio

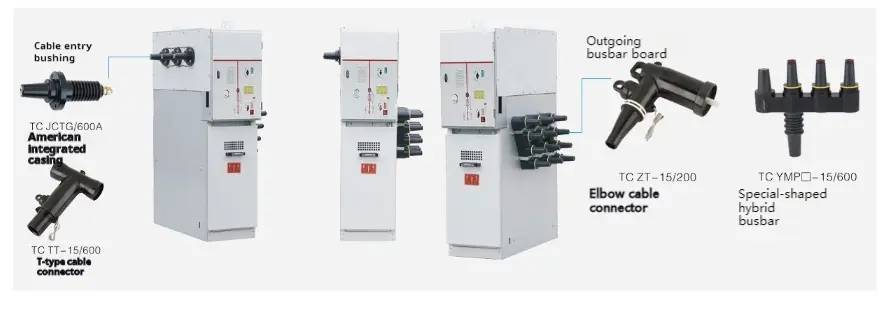

● Diagramma schematico della scatola di ramo del cavo con interruttore di carico SF6

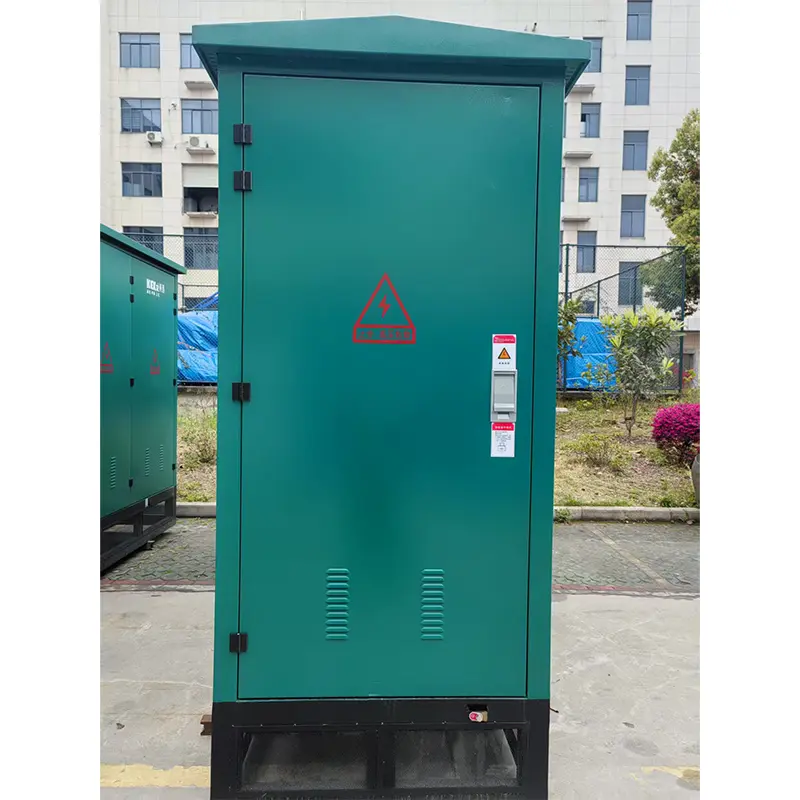

● Casella di ramo del cavo dell'interruttore di carico con interruttore di carico sottovuoto (interruttore a vuoto)

Adotta il gruppo interruttore a vuoto di alta qualità domestico, separa abilmente le linee in entrata e in uscita sinistro e destro, il design strutturale più piccolo, la funzione di configurazione del cavo più forte e le linee in entrata e in uscita possono raggiungere 8 canali. La filiale non solo mantiene i vantaggi della tradizionale box di rubinetto, ma presenta anche alcuni vantaggi del gabinetto della rete ad anello, quindi è un'attrezzatura ideale per la ricostruzione della rete urbana. Dimensioni ridotte, esenti da manutenzione, buona economia tecnica, alta affidabilità, installazione semplice e uso conveniente. La scatola di ramo del cavo con interruttore di carico sottovuoto (interruttore a vuoto) è caratterizzato dal fatto che ci sono tre scomparti nella scatola, uno dei quali è sigillato, e il meccanismo operativo dell'interruttore di carico si trova proprio di fronte alla scatola di ramo, che può realizzare il funzionamento manuale o elettrico. Ci sono poste di cavo e terminali del cavo nel vano cavo e i terminali del cavo sono collegati con l'interruttore di carico. I compartimenti via cavo possono essere protetti con fusibili se richiesto dallo schema di progettazione e lo schema di progettazione è diversificato, il che può realizzare le funzioni di telemetria, controllo remoto e comunicazione remota.

◆ Parametro tecnico

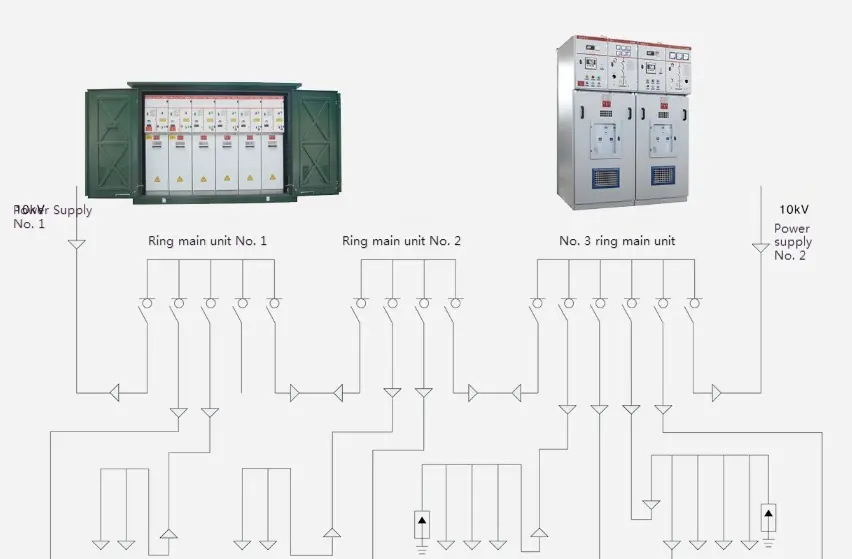

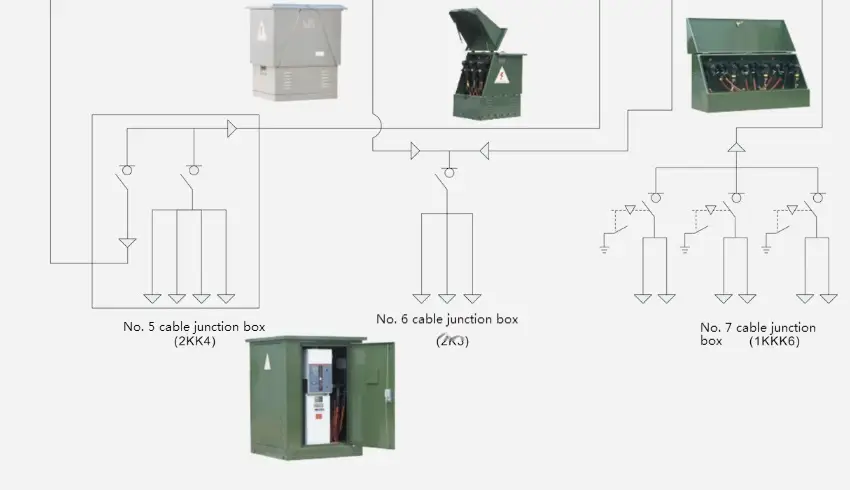

● Diagramma tipico del sistema primario
