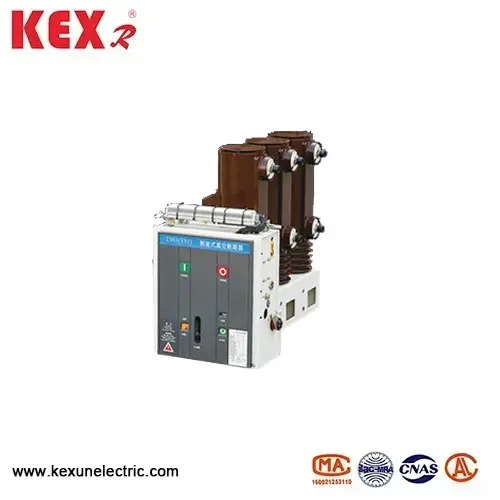

Interruttore a vuoto ad alta tensione interno montato sul lato

● Caratteristiche principali dell'interruttore a vuoto interno a tensione interno montato sul latero Zn63-12

◆ Design strutturale

▶ Installazione montata laterale: interruzione del vuoto alte tensione interno montato lateralmente di solito fissata sulla parete laterale del quadro, salvando lo spazio, adatto per il quadro interno compatto (come l'armadio centrale KYN28A-12).

▶ Design modulare: l'interruttore del vuoto, il meccanismo operativo e le parti di isolamento sono modulari, il che è conveniente per la manutenzione.

◆ Tecnologia di estinzione ad arco ： L'interruttore a vuoto ad alta tensione interno a tensione laterale adotta l'interruttore del vuoto, che ha una forte capacità di rottura, una lunga durata di servizio e nessun inquinamento ed è adatto a un funzionamento frequente (come la commutazione della banca dei condensatori).

◆ Meccanismo operativo Meccanismo di accumulo di energia a molla: può essere azionato manualmente o elettricamente (elettrico standard, manuale) e l'indicazione di accumulo di energia è chiara. La vita meccanica può raggiungere più di 10.000 volte e la vita elettrica è di circa 10.000 ~ 20.000 volte (a seconda del tipo di carico).

◆ Sicurezza e protezione ： L'interruttore a vuoto ad alta tensione interno montato sul lato ha un'eccellente prestazione di isolamento, in linea con il livello di protezione IP2X, per impedire l'invasione di corpi estranei. Avere dispositivi di interblocco anti-misosperazione (come interruttore di blocco e interruzione di terra di apertura e chiusura).

● Scenari di applicazione tipici dell'interruttore a vuoto ad alta tensione interno

▶ Sottostazione: protezione della linea in arrivo e in uscita del sistema di distribuzione 12kV.

▶ Consumo di energia industriale: protezione motoria in metallurgia, industria chimica e altri campi.

▶ Nuova energia: interruttore laterale ad alta tensione del trasformatore di scatole di alimentazione fotovoltaica e vento.

▶ Occasioni di funzionamento frequenti: come le banche dei condensatori di commutazione (è necessario selezionare modelli speciali).

● Zn63-12 Tipo Interruttore a vuoto ad alta tensione interno montato sul lato usando le condizioni

▶ Intervallo di temperatura ambiente: l'interruttore a vuoto ad alta tensione interno a temperatura a temperatura surrottata deve essere -15 ~ 40 ℃

▶ Altitudine: l'interruttore a vuoto ad alta tensione interno montato sul lato deve essere installato a meno di 1000 metri.

▶ Umidità relativa: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%, la media giornaliera della pressione del vapore saturo non è superiore a 2,2 × 10-3MPA e la media mensile non è superiore a 1,8 × 10-3MPA.

▶ Intensità del terremoto: meno di 8 gradi

▶ Posti senza incendio, esplosione, grave inquinamento, corrosione chimica e vibrazione grave.

● Parametri tecnici del tipo di interruzione a vuoto ad alta tensione al interno a tensione interna del tipo Zn63-12
