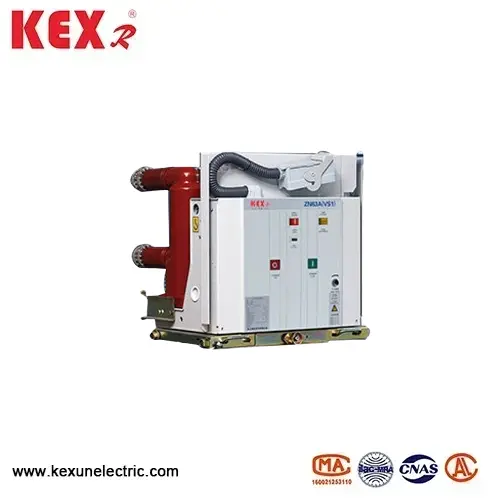

Interruttore a vuoto ad alta tensione interno sigillato solido

● Modello significato di interruzione a vuoto ad alta tensione interno sigillato solido

Zn: interruttore a vuoto interno

63: Numero seriale di progettazione

12: tensione nominale

● Caratteristiche strutturali principali dell'interruttore a vuoto ad alta tensione interno sigillato

(1) Polo incapsulato epossidico: l'interruttore del vuoto, il circuito principale e altri componenti chiave dell'interruttore a vuoto ad alta tensione interno sigillato vengono lanciati integralmente con resina epossidica per formare una struttura completamente chiusa.

Vantaggi: resistente alla polvere, a prova di umidità e resistente alla corrosione, adatto a un ambiente duro (come l'industria chimica, le miniere e le aree costieri ad alta umidità). Elevata resistenza all'isolamento tra le fasi, evitando flashover e scricchiolio. Elevata resistenza meccanica, buone prestazioni sismiche, adatte a frequenti occasioni di funzionamento.

(2) Meccanismo operativo Meccanismo operativo di accumulo di energia a molla (può essere azionato elettricamente o manualmente). Vita meccanica: ≥10.000 cicli (standard) e alcuni modelli di fascia alta possono raggiungere 20.000 cicli. Vita elettrica: ≥10.000 volte alla corrente nominale Affidabilità elevata può ancora essere mantenuta dopo la rottura del corto circuito.

;

● Scenari di applicazione tipici di interruzione a vuoto ad alta tensione interno sigillato solido

▶ Sistema di distribuzione: l'interruttore a vuoto ad alta tensione interno sigillato solido è adatto

Protezione della linea in arrivo/in uscita per sottostazioni 12kV.

▶ Elettricità industriale: protezione motoria per industrie pesanti come metallurgia, industria chimica e mining.

▶ Nuova energia: trasformatore di scatole di alimentazione fotovoltaica e vento ad alta tensione.

▶ Transito ferroviario: sistema di distribuzione della metropolitana e della metropolitana ad alta velocità.

▶ Data Center: sistema di alimentazione ad alta affidabilità

● Interruttore a vuoto interno a tensione interno di tipo Zn63-12

Usando le condizioni

▶ Intervallo di temperatura ambiente: la temperatura ambiente Zn63-12 Zn63-12 TIPO INTERZATUTO INTERFAGIO INTERFAGIO DI INTERRUPUROF DEVE ESSERE -15 ~ 40 ℃ (è consentito lo stoccaggio e il trasporto a -30 ℃)

▶ Altitudine: l'interruttore a vuoto ad alta tensione interno sigillato deve essere installato meno di 1000 metri.

▶ Umidità relativa: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%, la media giornaliera della pressione del vapore saturo non è superiore a 2,2 × 10-3MPA e la media mensile non è superiore a 1,8 × 10-3MPA.

▶ Intensità del terremoto: ≤8

Nota ： Zn63-12 Tipo di tipo interno interruzione del vuoto ad alta tensione interno deve essere installato in un luogo libero da incendi, esplosione, inquinamento grave, corrosione chimica e vibrazioni violente.

● Parametri tecnici di interruzione del vuoto ad alta tensione interno a tensione interno a sepoli Zn63-12
