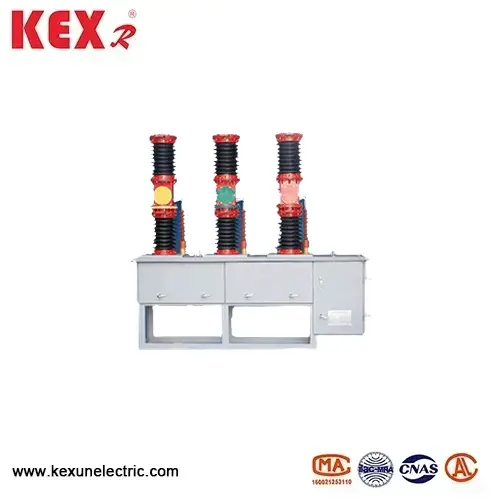

Interruppo di aspirapolvere AC ad alta tensione esterno ZW7A
ZW7A Interruttore a vuoto AC ad alta tensione esterno prodotto da Kexr, un produttore in Cina, è un interruttore ad alta tensione esterno adatto per una classe di tensione di 40,5 kV, che è principalmente utilizzata per la linea in uscita in sosta, e si adatta a un controllo in uscita in sostanza, e si adatta a un controllo in uscita in sostanza, e si adatta a un controllo esterno in sostanza, e si è schierata per la manutenzione, e si è schierata per il controllo esplosivo e si è schierata per la manutenzione, e si è schierata per il controllo estrofinato, e si è schierata per la manutenzione di manutenzione, e si adatta a un controllo esterno di potenza, e si è schierata per la manutenzione, e si è schierata per il controllo estrovo e si è adatto a una soda. ambiente.
Modello: ZW7A-40.5
Brand ： Kexr
Modello: ZW7A-40.5
Brand ： Kexr
● Caratteristiche del prodotto per interruzioni AC ad alta tensione esterno ZW7A
◆ Progettazione ad alta tensione
La tensione nominale di interruzione a aspirapolvere CA ad alta tensione esterno ZW7A è 40,5 kV, che è adatta per sistemi di alimentazione a 35 kV (come l'energia eolica e le stazioni fotovoltaiche fotovoltaiche). Tecnologia di estinzione per aspirazione, nessun olio, nessun SF, protezione ambientale e manutenzione.
◆ Struttura esterna completamente sigillata
L'interruttore a vuoto AC ad alta tensione esterno ZW7A adotta la manica in gomma siliconica, resistente ai raggi UV, anti-fouling, di grado di protezione IP67 (a prova di polvere e impermeabile). Polo di tenuta solida (opzionale): la resina epossidica viene versata per migliorare le prestazioni dell'isolamento, che è adatto per le aree ad alta umidità e nebbia di sale.
◆ Controllo intelligente (facoltativo)
Dispositivo di protezione basato su microcomputer: supporta la protezione eccessiva, rapida e protezione della sequenza zero. Reclusione automatica (regolabile per 1 ~ 3 volte) per migliorare l'affidabilità dell'alimentazione. Interfaccia di comunicazione: Supporto interrupter a vuoto AC ad alta tensione esterno ZW7A Supporto 4G/GPRS e RS485 e connettiti con il sistema SCADA.
◆ Meccanismo operativo ad alta affidabilità
Meccanismo di accumulo di energia a molla (funzionamento manuale elettrico+):
Accumulo di energia elettrica: DC220V/AC220V opzionale. Rilascio manuale del freno: intercia meccanica in caso di emergenza. Vita meccanica: ≥10.000 volte, vita elettrica ≥5.000 volte (corrente nominale)
● Scenari di applicazione tipici di interruzione a aspirapolvere CA ad alta tensione esterno ZW7A
◆ Sottostazione da 35 kV: interruzione di aspirapolvere CA ad alta tensione esterno ZW7A è adatto per l'interruttore in uscita e la protezione sezionale.
◆ Nuova generazione di energia di energia: interruttori collegati a griglia di energia eolica e stazioni di richiamo fotovoltaiche.
◆ Enterprises industriali e minerarie: protezione di grandi motori e trasformatori ad alta tensione.
◆ Alimentazione della trazione ferroviaria: sistema di distribuzione a 35 kV di ferrovia elettrificata.
● Parametri tecnici dell'interruttore a vuoto CA ad alta tensione esterno ZW7A
|
Numero |
Articolo |
Unità |
Dati |
|
|
1 |
Tensione nominale |
Kv |
40.5 |
|
|
2 |
Frequenza nominale |
Hz |
1250，1600.2000 |
|
|
3 |
Corrente nominale |
A |
20，25,31,5 |
|
|
4 |
Corrente di rottura a corto circuito nominale |
IL |
50,63,80 |
|
|
5 |
Restringa la corrente di resistenza (picco) |
20，25,31,5 |
||
|
6 |
Valutazione a breve termine resiste alla corrente |
31.5 |
||
|
7 |
Corrente di chiusura del corto circuito classificato |
80 |
||
|
8 |
Sequenza operativa nominale |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Vita meccanica |
Tempo |
10000 |
|
|
10 |
Tempi di rottura di rottura a corto circuito classificato |
Tempo |
20 |
|
|
11 |
1min Frequenza di lavoro resistere alla tensione |
(bagnato) Fase per fase/terra |
Kv |
80 |
|
(secco) fase a fase/terra |
Kv |
95 |
||
|
12 |
L'impulso di illuminazione resiste alla fase di tensione alla fase/terra |
Kv |
180 |
|
|
13 |
Spessore di usura consentito di contatti dinamici e statici |
mm |
3 |
|
|
14 |
Peso netto |
kg |
Circa 600 |
|
|
15 |
Distanza di contatto |
mm |
22 ± 2 |
|
|
16 |
Contatta il colpo di contatto |
mm |
4 ± 1 |
|
|
17 |
Velocità di apertura media |
SM |
1.3 ~ 1.8 |
|
|
18 |
Velocità di chiusura media |
SM |
1.0 ~ 1.7 |
|
|
19 |
Contattare la chiusura del tempo di rimbalzo |
SM |
≤3 |
|
|
20 |
Sincronizzazione di apertura e chiusura trifase |
SM |
≤3 |
|
|
21 |
Resistenza al circuito principale |
Bambino |
≤100 |
|
|
22 |
Tempo di chiusura |
SM |
≤150 |
|
|
23 |
Tempo di apertura |
SM |
≤60 |
|
Tag caldi: Interruppo di aspirapolvere AC ad alta tensione esterno ZW7A
