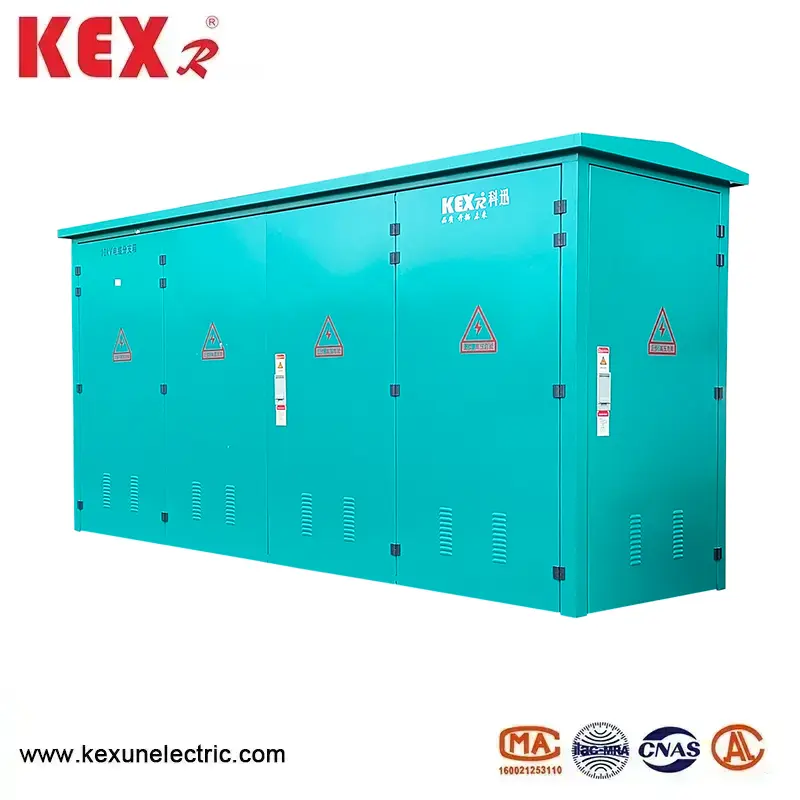

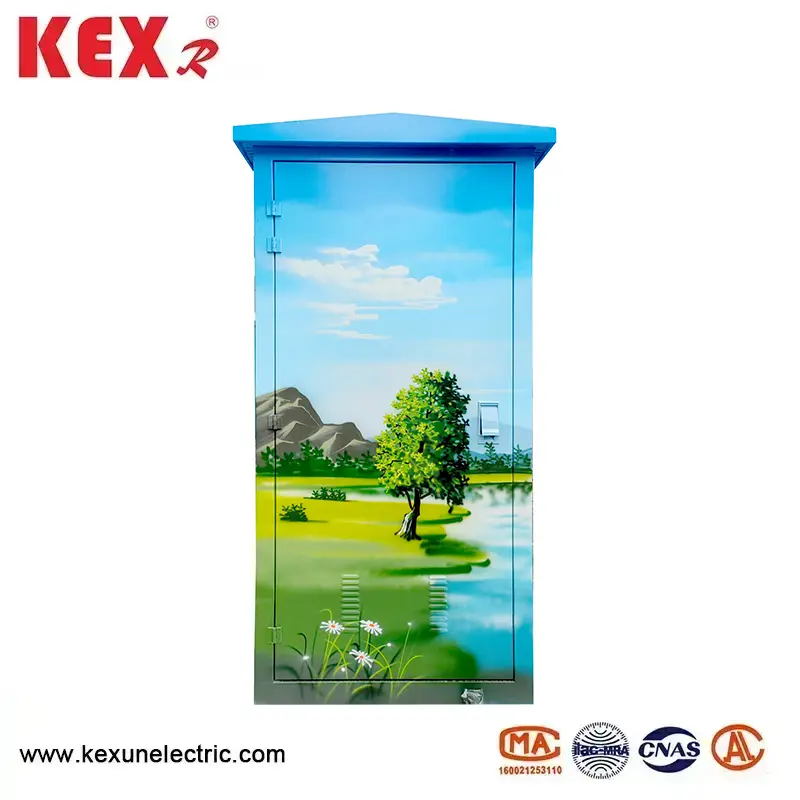

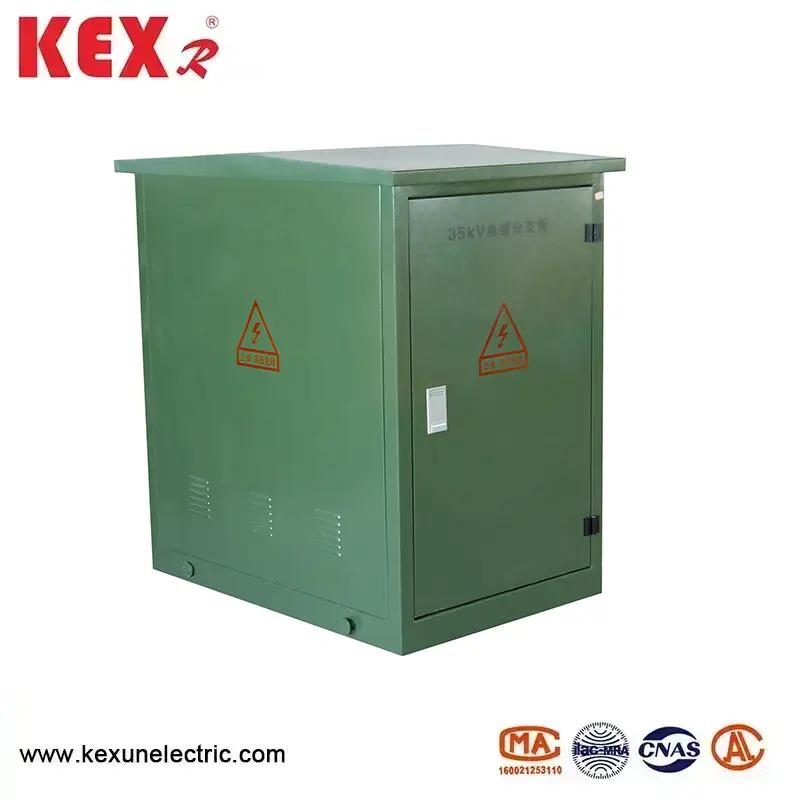

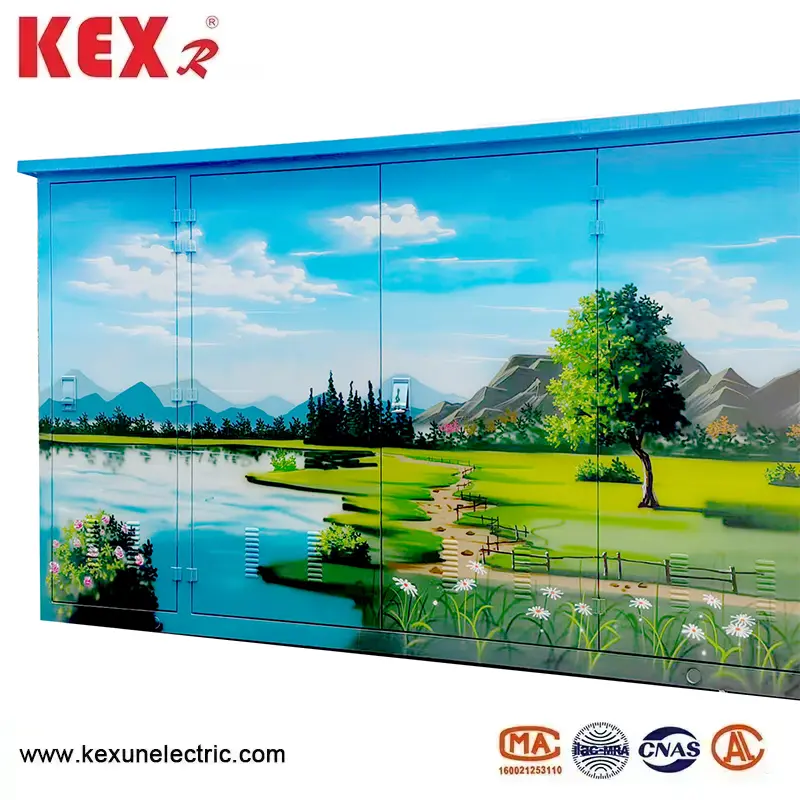

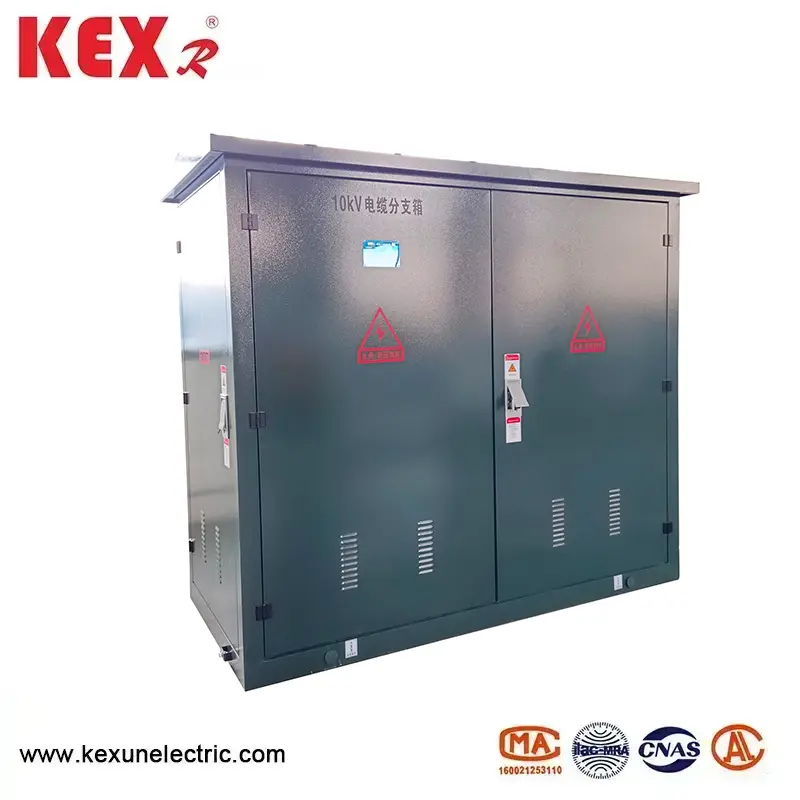

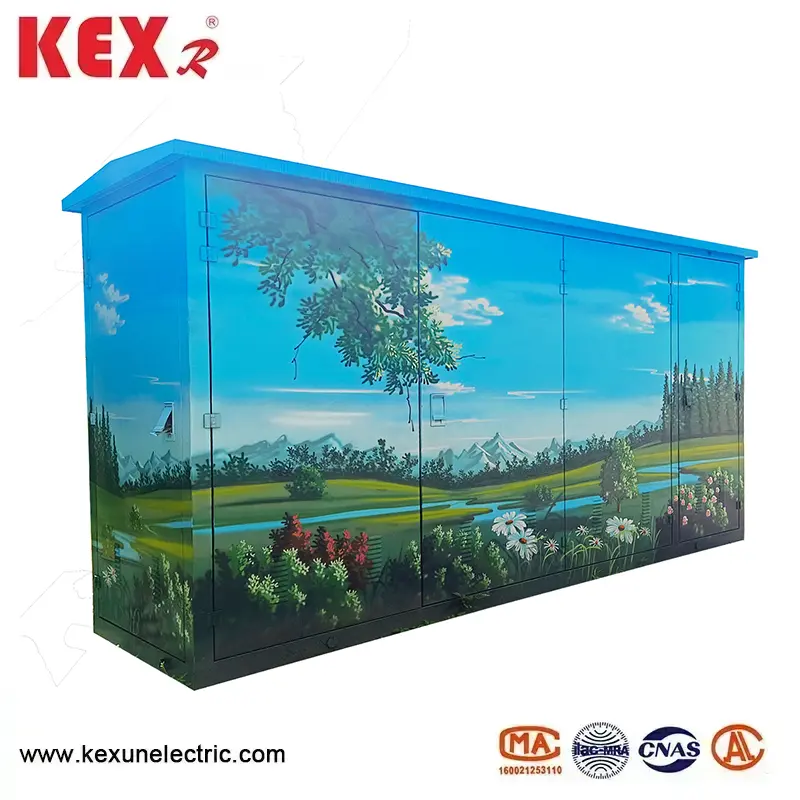

Scatola di giunzione cavi da 35 kV

○Caratteristica principale della scatola di giunzione per cavi da 35 kV

▶Tensione nominale: 35kV (conforme agli standard IEC 62271-200 e GB/T 11022).

▶Isolamento completo e tenuta completa: viene adottato un isolamento solido (come resina epossidica e gomma siliconica) o isolamento in gas SF6 e non è presente conduttore nudo, con grado di protezione IP65/IP67.

▶Tecnologia plug-in europea: connettori per cavi plug-in schermati standard (supportano il funzionamento sotto tensione (sono necessari strumenti speciali).

▶ Design modulare: le linee in entrata e in uscita possono essere ampliate in modo flessibile (come 1 ingresso, 3 uscite, 2 ingressi e 4 uscite).

▶Selezione intelligente: indicatore di guasto, sensore di temperatura, DTU (terminale di distribuzione) possono essere integrati.

○Composizione strutturale tipica della scatola di giunzione per cavi da 35 kV

▶Scatola

Il materiale composito in acciaio inossidabile/SMC è resistente alla corrosione e adatto per l'uso esterno (-40℃~+70℃).

▶Bus isolato

Conduttore in rame o alluminio, isolamento in gomma siliconica/EPDM, tensione di tenuta a frequenza industriale ≥70kV, impulso da fulmine 170kV.

▶Connettore del cavo

Connettori plug-in schermati da 35 kV (come tipo T e tipo a gomito) con punti di prova (opzionali).

▶Dispositivo di protezione

È possibile selezionare il parafulmine, l'indicatore di guasto di cortocircuito e il display live.

▶Impianto di messa a terra

La scatola e lo strato di schermatura del cavo sono collegati a terra in modo affidabile (resistenza di terra ≤4Ω).

○ Installazione, funzionamento e manutenzione della scatola di giunzione cavi da 35 kV

 ◆Requisiti di installazione

Spellatura e taglio dei cavi: rispettare accuratamente le specifiche del giunto (errore 1 mm) per evitare di danneggiare lo strato isolante.

▶Installazione del connettore: pulire la superficie di contatto e applicare grasso al silicone per prevenire l'ossidazione. Stringere con una chiave dinamometrica (ad esempio, il giunto a T richiede 35 ~ 40 N·m).

▶Messa a terra: la scatola e la schermatura del cavo devono essere messe a terra in modo affidabile (resistenza di terra ≤4Ω).

◆Funzionamento sicuro

▶Controllare l'elettricità dopo un'interruzione di corrente e indossare guanti e occhiali isolanti durante il funzionamento.

▶Assicurarsi che l'interruttore di messa a terra sia chiuso (se presente) prima di collegare e scollegare il connettore.

◆Suggerimento per la manutenzione

▶Ispezione annuale: misurazione della temperatura a infrarossi (concentrata sul monitoraggio dell'aumento della temperatura delle articolazioni).

▶Ispezione della tenuta: sostituire l'anello di tenuta ogni cinque anni (resistente all'umidità e alla polvere).

▶Test di isolamento: eseguire un test di tensione di tenuta ogni 3 anni.

● Parametri tecnici della scatola di giunzione per cavi di tipo europeo da 35 KV

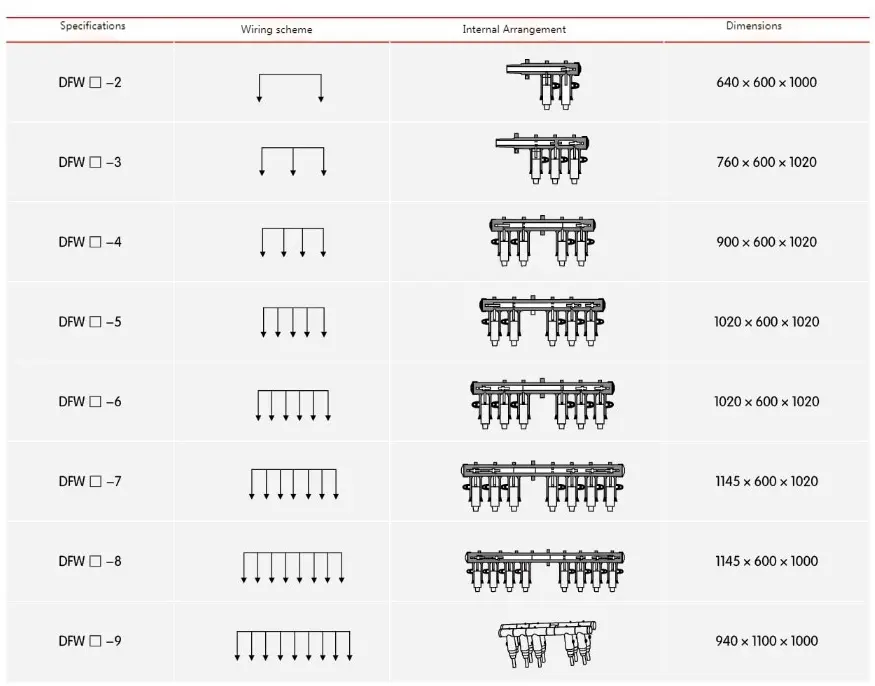

● Scatola di giunzione per cavi di tipo europeo da 35 KV  Descrizione del numero di ordine

Perché scegliere Kexun?

Prestazioni stabili dei prodotti, il tasso di difetti è inferiore al 2%;

Vendita diretta in fabbrica, ad alto rapporto costo-efficacia

Domande frequenti

 D: MOQ di questo tipo di prodotto

A: Possiamo anche vendere 1 set di decoder via cavo

D: Mandato

R:12~24 mesi

D: La tua azienda offre il servizio OEM?

R: Assolutamente sì!  Offriamo servizi OEM e ODM
