Connettore del cavo

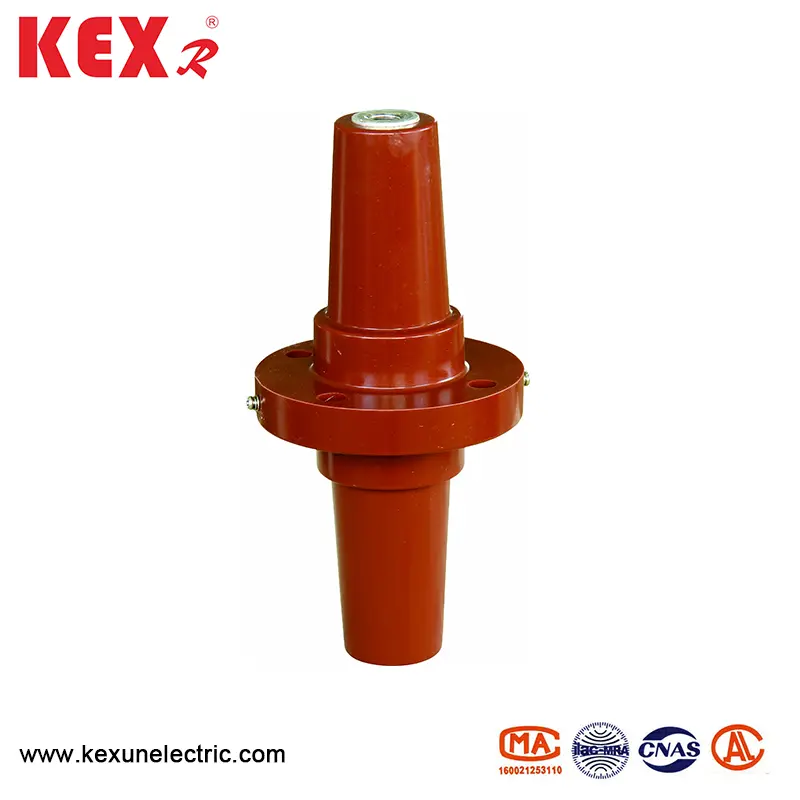

● Immagine del prodotto

◆ Panoramica del prodotto

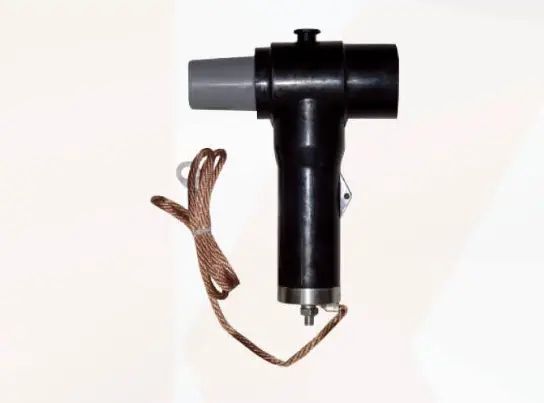

Come connettore a cavo comune, l'arresto posteriore viene installato direttamente sul connettore anteriore/posteriore toccabile a 10 kV per fornire protezione da sovratensione per le apparecchiature elettriche. L'arresto di fulmini posteriori è completamente isolato e sigillato.

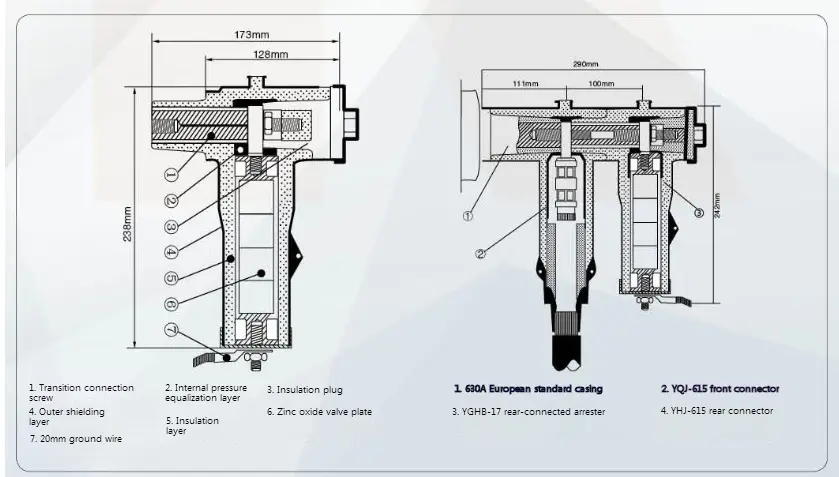

◆ Disegno dimensionale del contorno

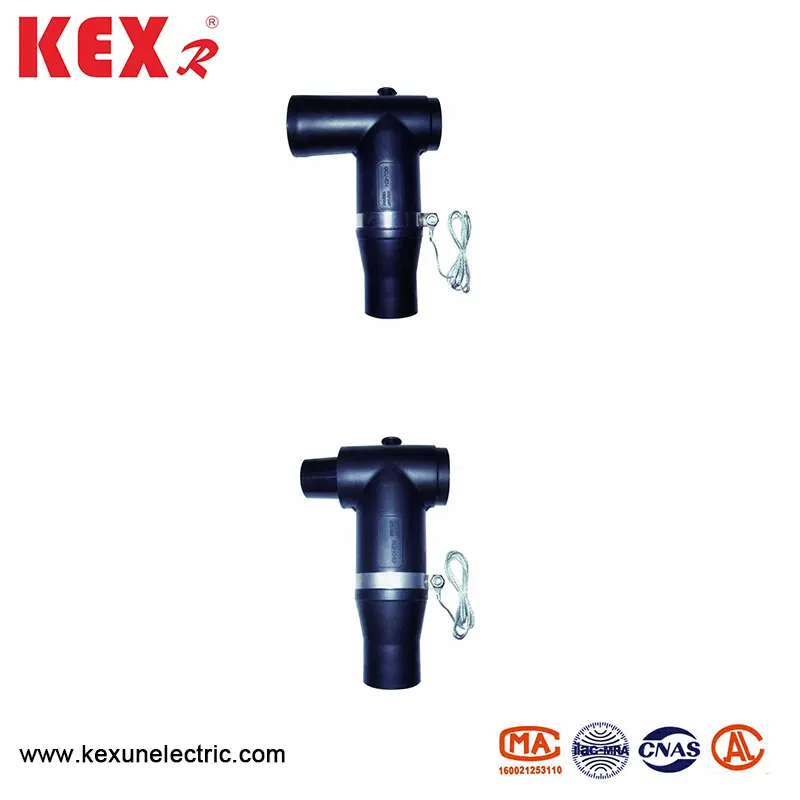

● Immagine del prodotto

◆ Panoramica del prodotto

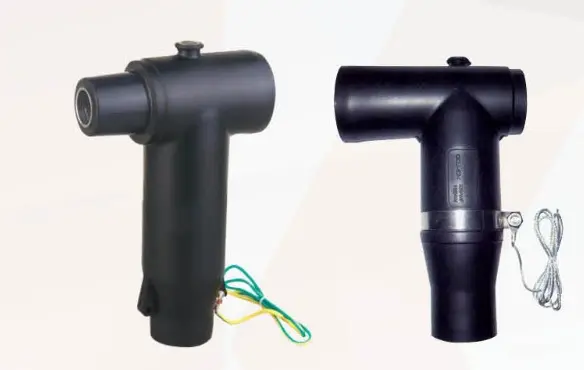

Il connettore a cavo toccabile da 15kV è progettato secondo lo standard di EN50181-1997, con un aspetto squisito, e può essere applicato al cabinet di rete ad anello da 10 kV, al sistema di rete principale della scatola di filiale del cavo o al sistema di rete ad anello del trasformatore di scatole come cavi in ​​entrata e in uscita. Collegando YHJ-615 Connettore posteriore totalmente o arresto BL-17, è possibile realizzare l'espansione multicanale o la protezione da sovratensione. La corrente nominale del connettore del cavo toccabile da 15kV è 630A. È adatto per cavi di alimentazione XLPE con una sezione trasversale di 35-400mm².

● Immagine del prodotto

◆ Panoramica del prodotto

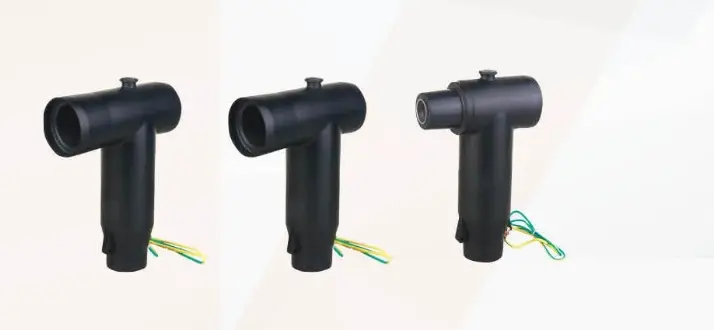

Il connettore del cavo tougabile da 24kV è progettato secondo lo standard di EN50181-1997, con un aspetto squisito, e può essere applicato al mobile della rete ad anello da 24kV, al sistema di rete principale della scatola di ramo del cavo o al sistema di rete di rete ad anello come accesso. Collegamento a filo e cavo. Collegando YHJ-625 Connettore posteriore totalmente o arresto BL-30, è possibile realizzare un'espansione multicanale o una protezione da sovratensione. La corrente nominale del connettore toccabile è 630A, che è adatto per il cavo di alimentazione XLPE con sezione trasversale da 35 ~ 400 mm².

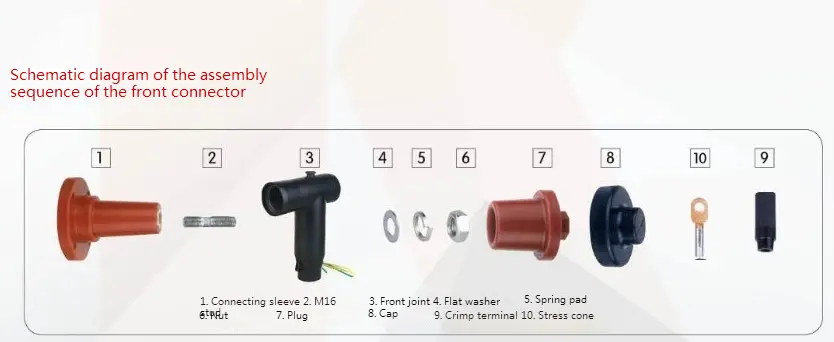

◆ Diagramma schematico della sequenza di assemblaggio articolare anteriore

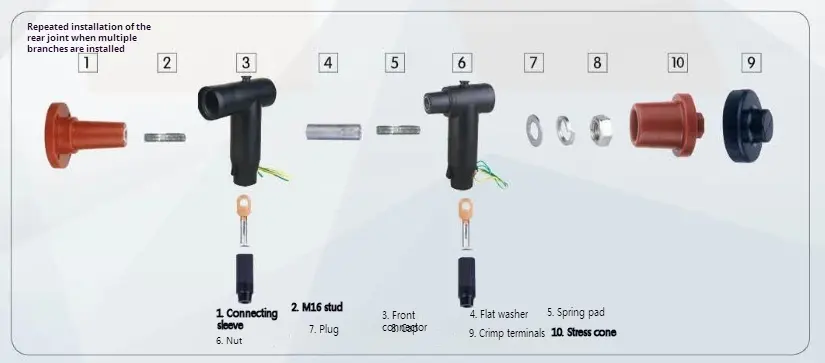

◆ Diagramma schematico della sequenza di assemblaggio del giunto anteriore e del giunto posteriore
