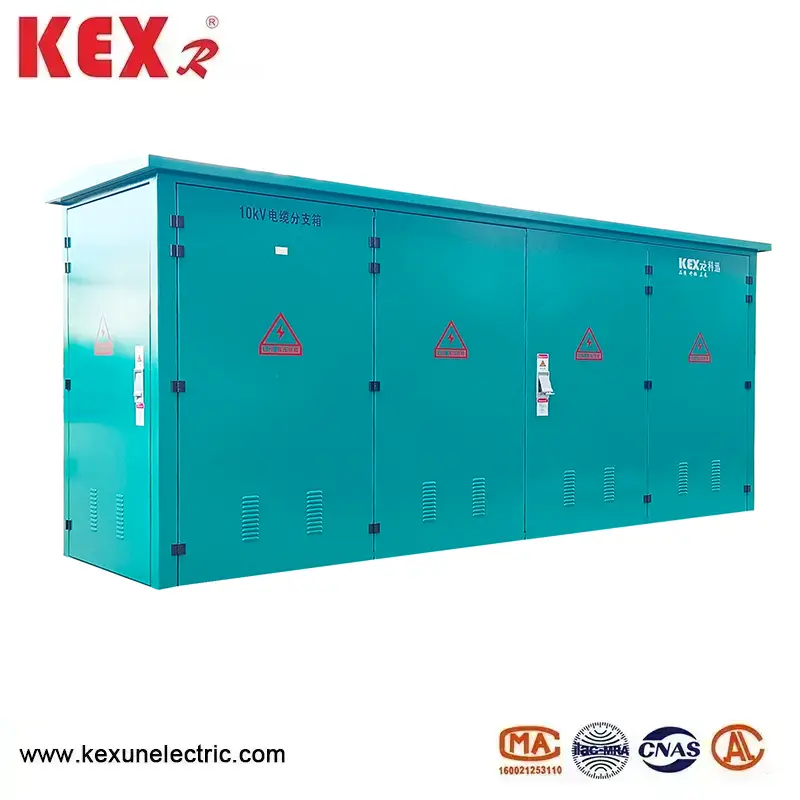

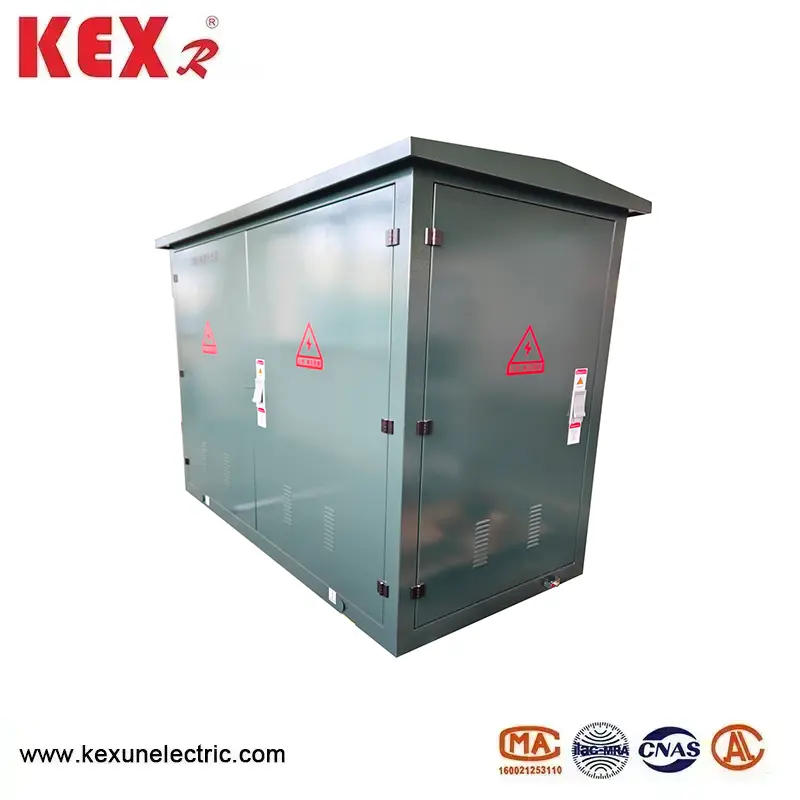

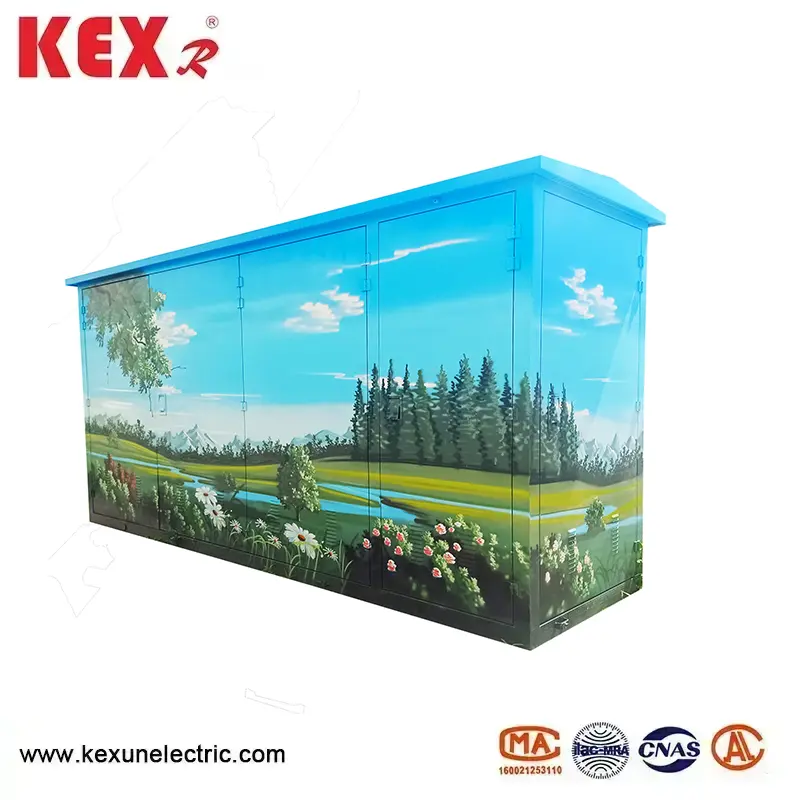

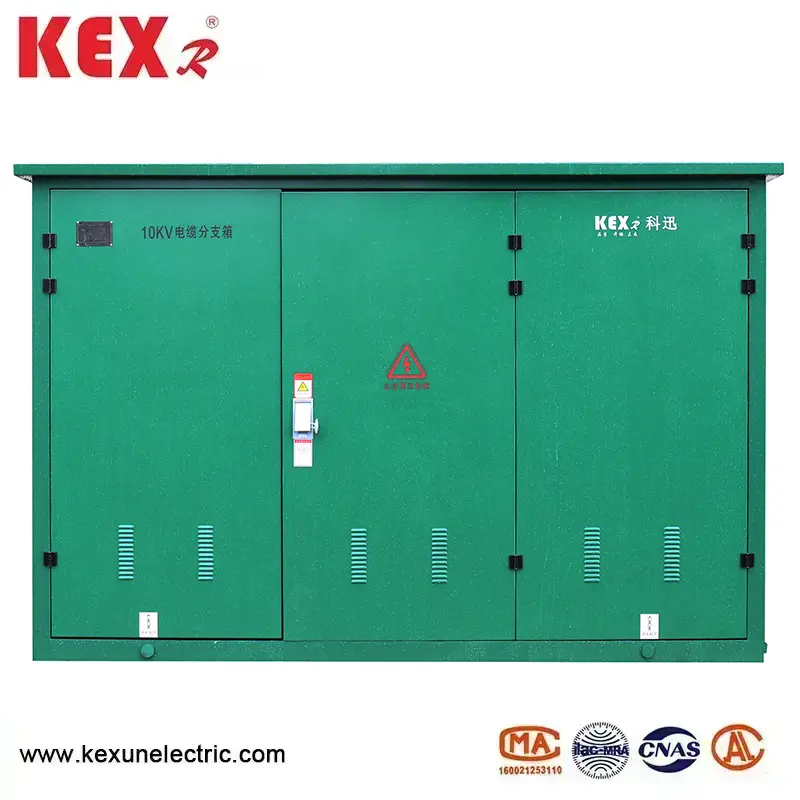

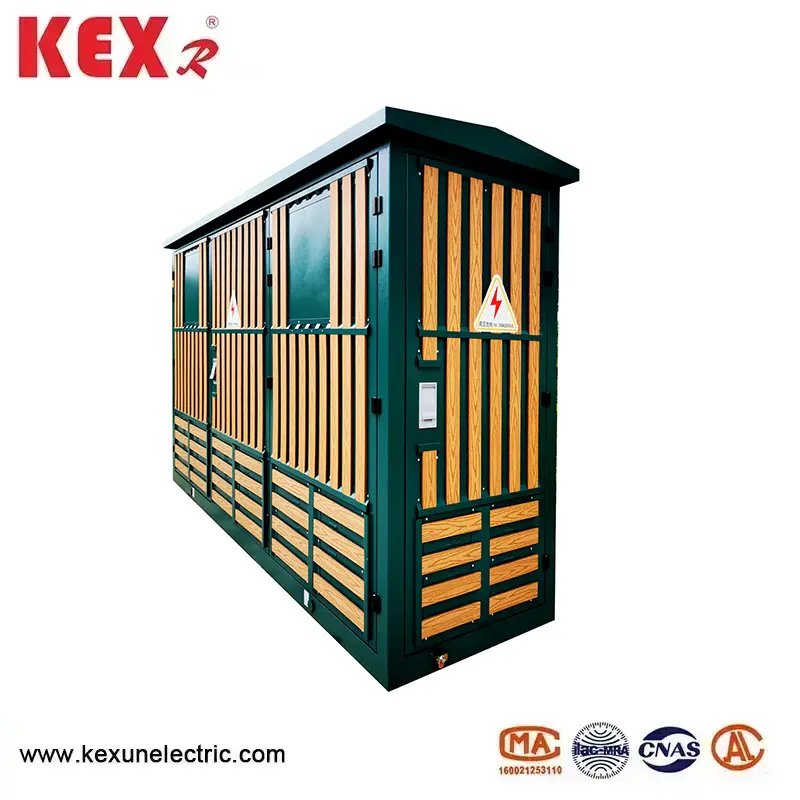

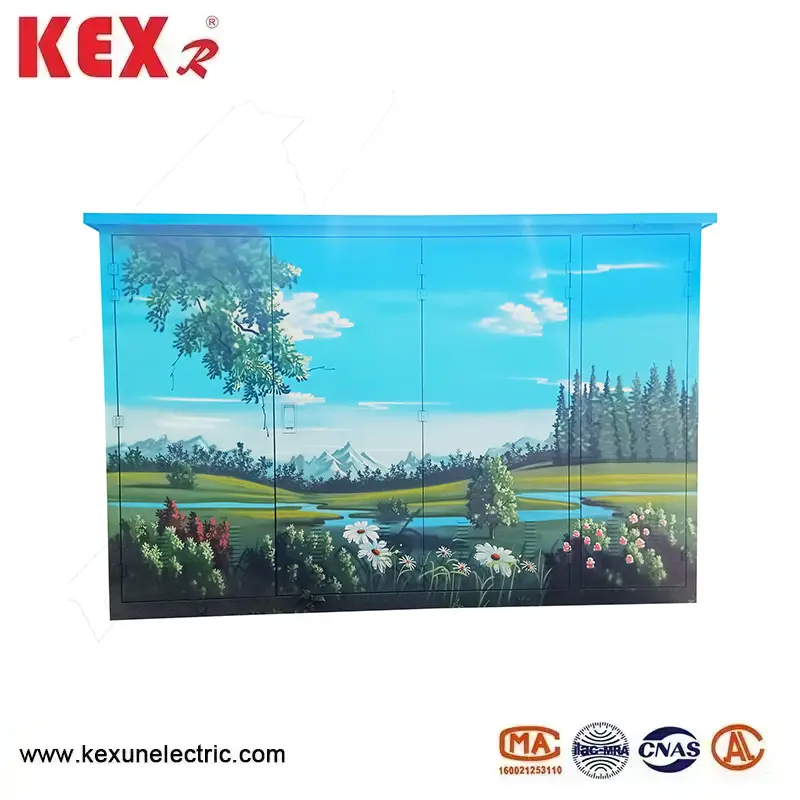

Scatola via cavo esterna

● Utilizzo delle condizioni della scatola del cavo da 35 kV per esterni

Temperatura ambiente della scatola del cavo per esterni 35KV: -30 ~ 40 ℃

Velocità del vento: equivalente a 34 m/se non più di 700pa

Umidità: l'umidità relativa giornaliera media non è superiore al 95%

L'umidità relativa mensile media non è superiore al 95%

 Affronta degli shock: l'accelerazione orizzontale non è superiore a 0,4 m/s² e l'accelerazione verticale non è superiore a 0,15 m/s²

Inclinazione del sito di installazione della scatola del cavo da 135 kV: meno di 3

Ambiente di installazione: l'aria circostante non deve essere ovviamente inquinata da corrosivi, gas combustibile, vapore acqueo, ecc. E il sito di installazione non deve essere vibrato violentemente.

○ Installazione, funzionamento e manutenzione della scatola del cavo da 35 kV

 ◆ Requisiti di installazione

Stripping e taglio del cavo: abbinare accuratamente le specifiche dell'articolazione (errore 1 mm) per evitare di danneggiare il livello di isolamento.

▶ Installazione del connettore: pulire la superficie di contatto e applicare il grasso di silicone per prevenire l'ossidazione. Stringere con una chiave di coppia (ad esempio, il giunto T necessita di 35 ~ 40n m).

▶ Grounding: la scatola e lo scudo del cavo devono essere messi a terra in modo affidabile (resistenza a terra ≤4Ω).

◆ Funzionamento sicuro

▶ Controllare l'elettricità dopo l'interruzione dell'alimentazione e indossare guanti e occhiali isolanti durante il funzionamento.

▶ Assicurarsi che l'interruttore di messa a terra sia chiuso (se presente) prima di collegare e scollegare il connettore.

◆ Suggerimento di manutenzione

▶ Ispezione annuale: misurazione della temperatura a infrarossi (concentrazione sul monitoraggio del aumento della temperatura delle articolazioni).

▶ ISPEZIONE DELLA TILA: sostituire l'anello di tenuta una volta ogni cinque anni (umidità e prova della polvere).

▶ Test di isolamento: condurre un test di tensione di resistenza ogni 3 anni.

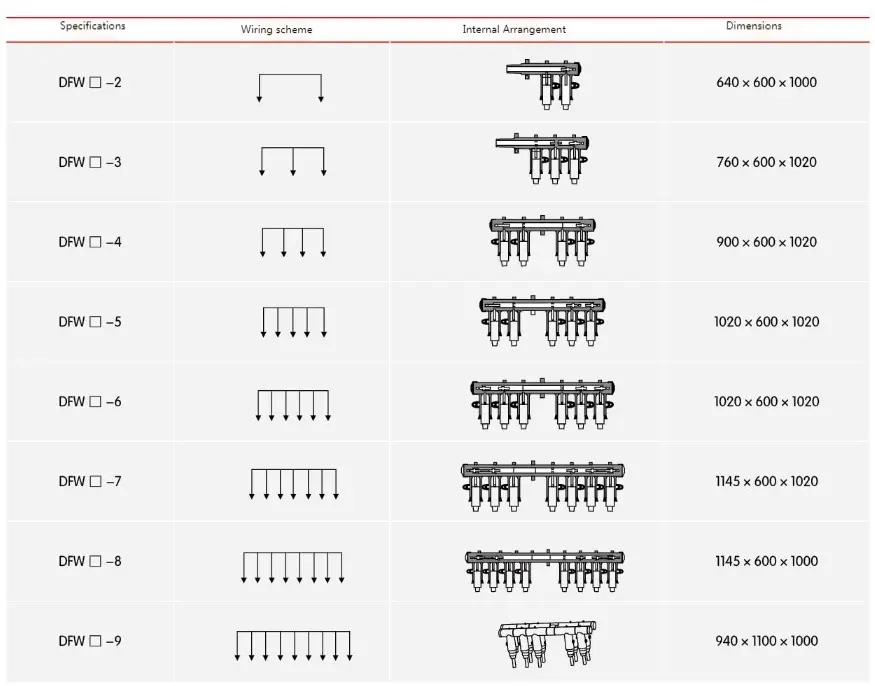

● Numero ordine Descrizione della scatola del cavo da 35 kV per esterni

● Parametro tecnico della scatola del cavo esterno da 35kV
