Scatola di ripartizione cavi da 24 kV

●Caratteristiche principali della scatola di derivazione cavi da 24 kV

▶ Grado di tensione: la tensione nominale della scatola di suddivisione per cavi da 24 kV è 24 kV (conforme allo standard IEC 62271-200 o GB/T 11022).

▶ Guarnizione completamente isolata: le parti in tensione sono isolate mediante isolamento solido o gas SF6, senza conduttore esposto, resistente alla polvere e impermeabile (IP65/IP67).

▶ Tecnologia plug-in di stile europeo: i connettori dei cavi schermati di tipo T o di tipo gomito sono standard e il plug-in attivo è supportato (sono necessari strumenti speciali).

▶Espansione modulare: le unità standard (come 1 ingresso, 4 uscite, 2 ingressi e 6 uscite) possono essere combinate in modo flessibile per supportare la successiva espansione della capacità.

●La scatola di sdoppiamento dei cavi da 24 kV tipica strutturale

▶La scatola è realizzata in acciaio inossidabile/SMC, resistente alla corrosione e con design per esterni (-40℃~+70℃).

▶ Il bus isolato è realizzato in rame o alluminio, avvolto con uno strato isolante in gomma siliconica/EPDM e il livello di isolamento è ≥ 50 kV (tensione di resistenza alla frequenza industriale).

▶Connettore del cavo

Connettore plug-in schermato da 24 kV (tipo RIP e isolamento EPDM) con punto di prova (opzionale).

▶Il dispositivo di protezione può essere dotato di indicatore di guasto da cortocircuito, display live e parafulmine.

Terminale di terra della scatola del sistema di terra+messa a terra della schermatura del cavo, resistenza di terra ≤4Ω.

●Scenari applicativi tipici della scatola di sdoppiamento dei cavi da 24 kV strutturale tipica

▶Nuova centrale elettrica: presa della linea di collettori di energia eolica offshore 24kV.

▶Parco industriale: diramazione del cavo del motore o del trasformatore ad alta tensione.

▶Campo minerario/petrolio: scatola di derivazione da 24 kV antideflagrante (Ex d IIC T4).

▶Rete di distribuzione urbana ad alta tensione: uno schema alternativo per l'armadio di rete ad anello di cavi (risparmio di spazio)

●Condizioni d'uso della scatola di sdoppiamento dei cavi di tipo europeo da 24 KV

Temperatura ambiente della scatola di distribuzione via cavo di tipo europeo da 10 KV: -30~40 ℃

Velocità del vento: equivalente a 34m/slm e non superiore a 700Pal

Umidità: l'umidità relativa media giornaliera non è superiore al 95%

L'umidità relativa media mensile non è superiore al 95%

 Antiurto: l'accelerazione orizzontale non è superiore a 0,4 m/s² e l'accelerazione verticale non è superiore a 0,15 m/s²

Inclinazione del sito di installazione della scatola di distribuzione via cavo di tipo europeo: meno di 3

Ambiente di installazione: l'aria circostante non deve essere ovviamente inquinata da gas corrosivi, combustibili, vapore acqueo, ecc. e il sito di installazione non deve essere soggetto a vibrazioni violente.

● Parametri tecnici della scatola di sdoppiamento di cavi di tipo europeo da 24 KV

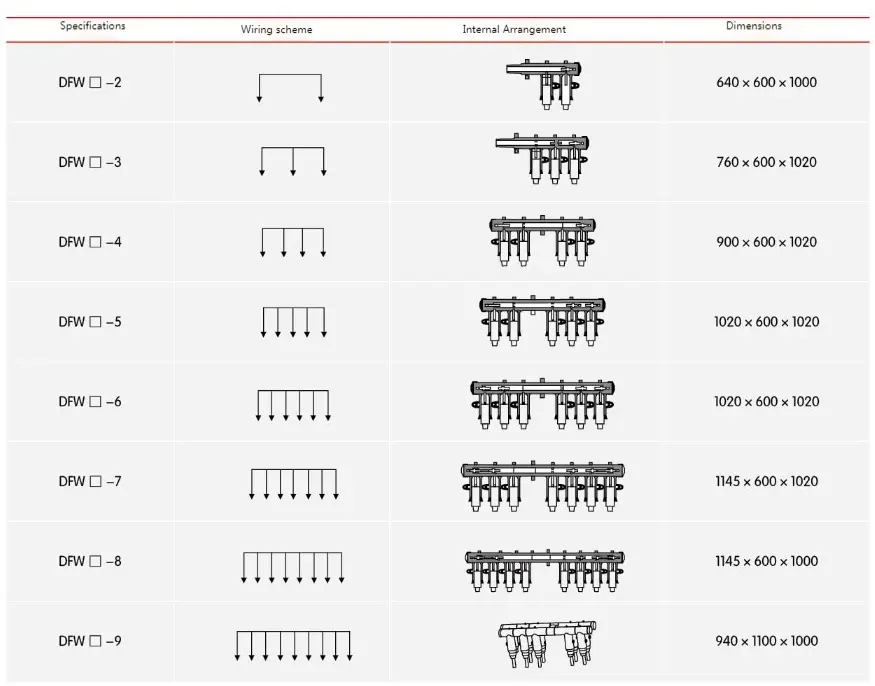

● Scatola di sdoppiamento cavi di tipo europeo da 24 KV Descrizione del numero d'ordine

Domande frequenti

D: Il MOQ della scatola di derivazione da 24 KV

A: Possiamo anche vendere 1 set.

D:La garanzia di questo tipo di prodotto?

R:12~24 mesi
