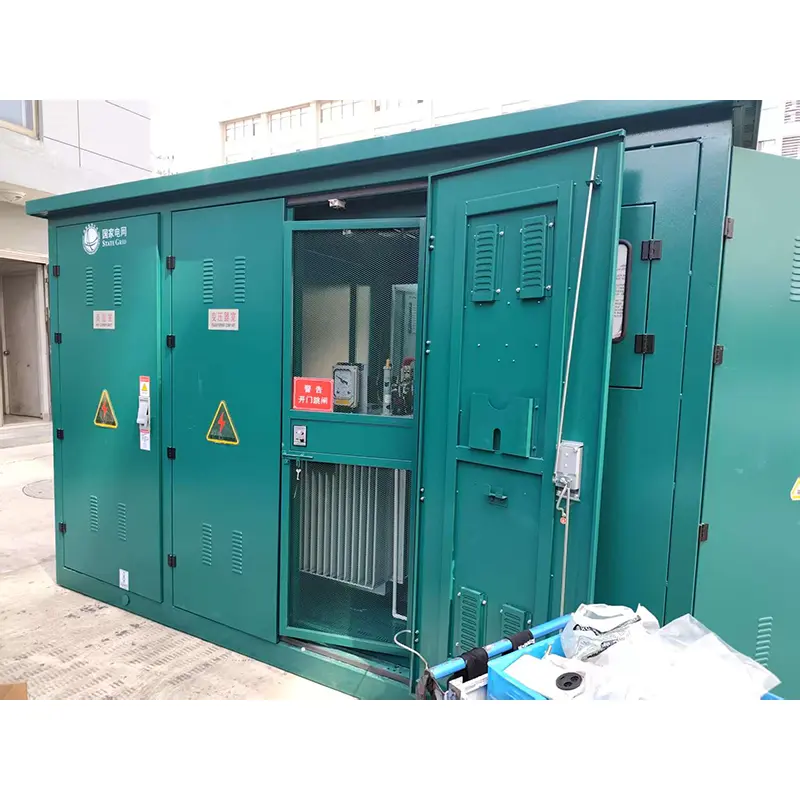

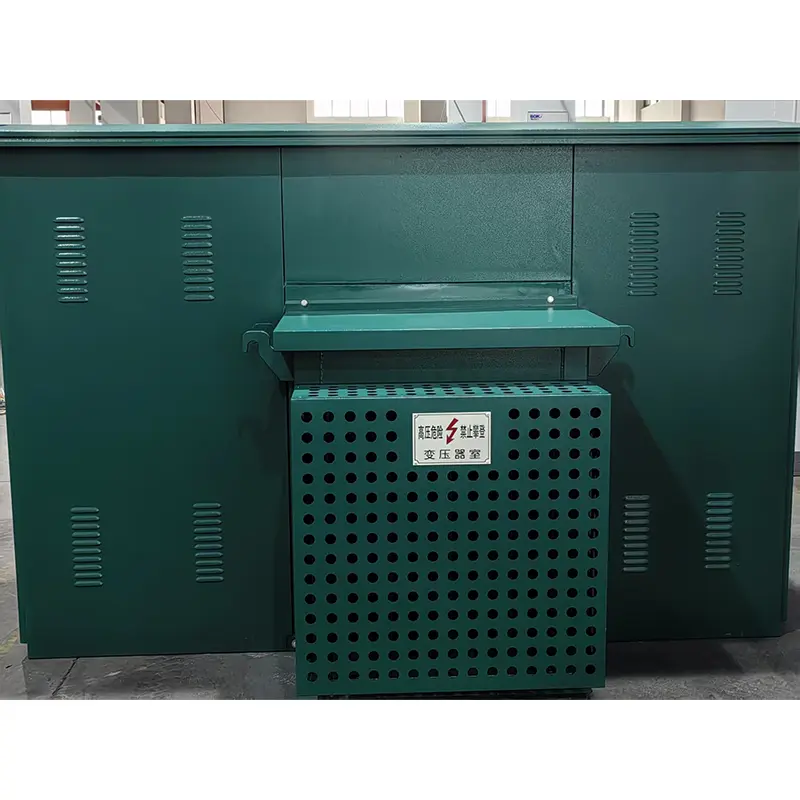

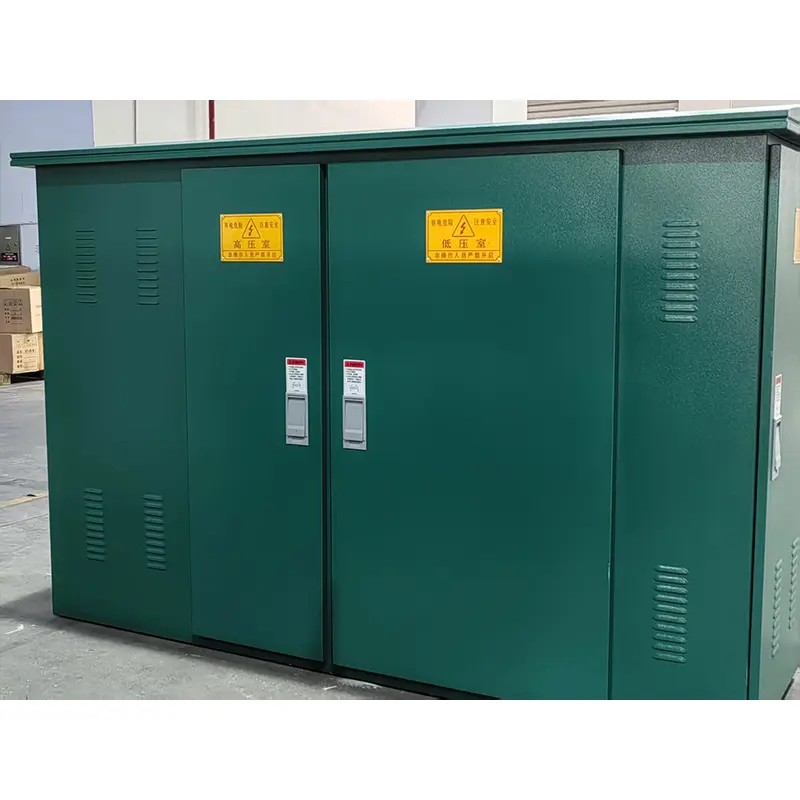

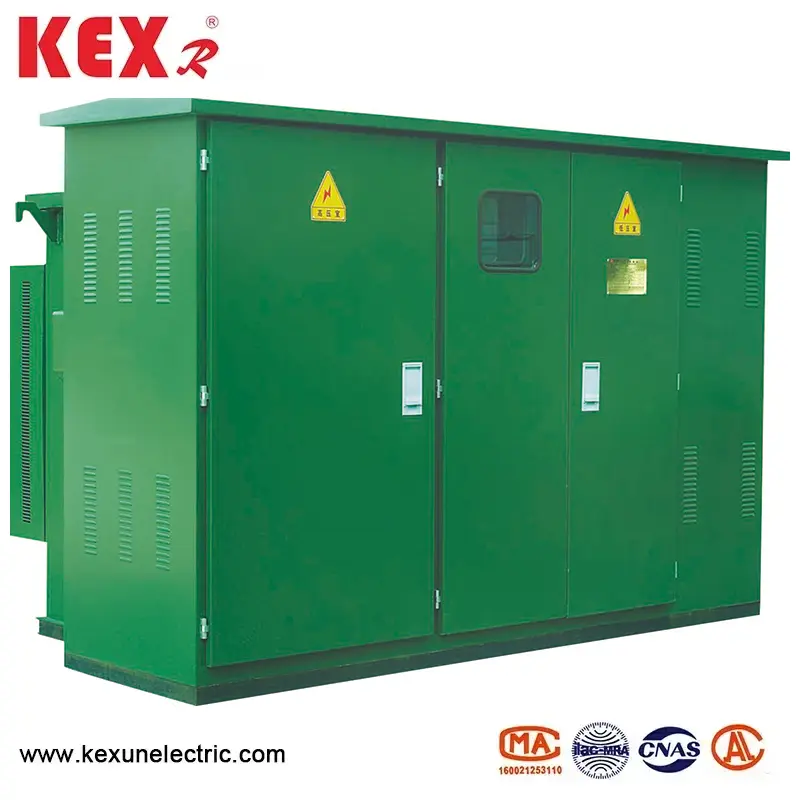

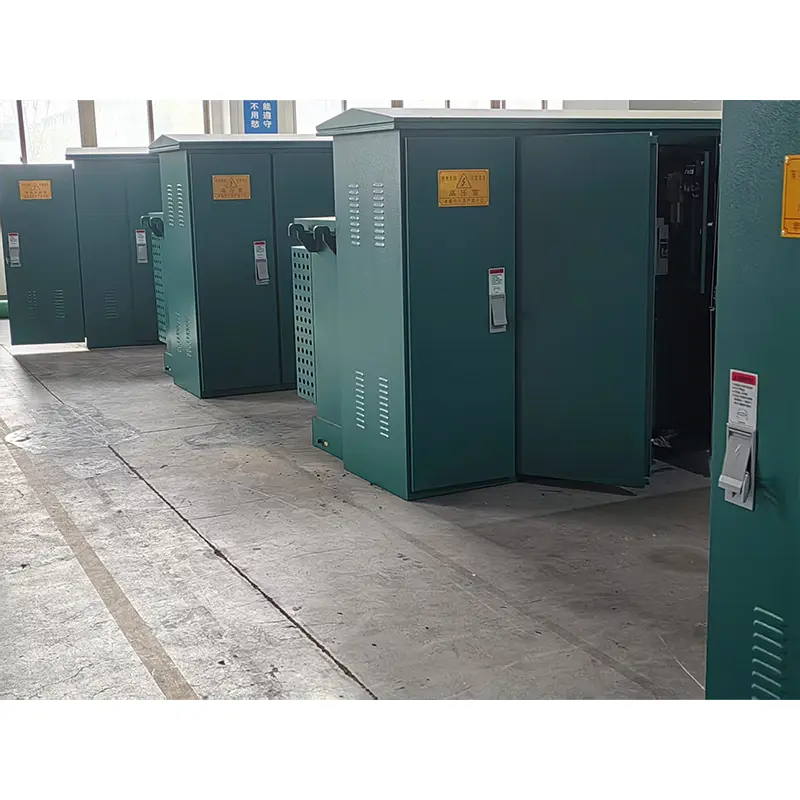

Sottostazione chiusa di tipo americano

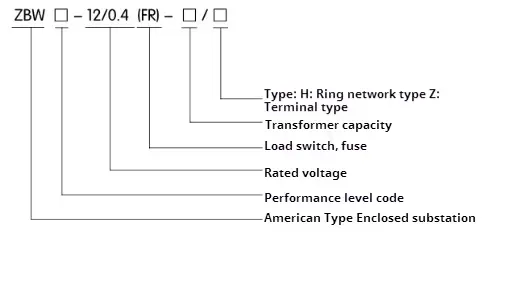

● Significato del modello della sottostazione chiusa di tipo americano di tipo ZBW-12

● Caratteristiche della struttura della sottostazione di tipo americano

1. La sottostazione chiusa di tipo americano adotta una struttura compatta, un piccolo volume, solo circa 1/3 ~ 1,5 del trasformatore di scatole europei domestici con la stessa capacità, riducendo notevolmente lo spazio del pavimento.

2. Struttura completamente sigillata e completamente isolata, non è necessaria alcuna distanza di isolamento e la sicurezza personale è protetta in modo affidabile.

3. Sostazione chiusa di tipo americano utilizzando cablaggio ad alta tensione sia per la rete ad anello che per il terminale, con modalità di alimentazione flessibile e alta affidabilità.

4. Eccellenti prestazioni del trasformatore: bassa perdita, basso rumore e basso aumento di temperatura; Forte capacità di sovraccarico, resistenza allo short circuit e resistenza all'impatto.

5. soddisfare tutti i tipi di requisiti di alimentazione a bassa tensione, che possono essere selezionati in base allo schema o progettati da soli;

6. Esistono due tipi di teste dei cavi: spina da gomito 200A e 600 connettore a cavo fisso di tipo "T", entrambi i quali possono essere dotati di arresto di ossido di zinco completamente isolato. La testa del cavo di tipo 200A può essere collegata e scollegata con il carico e può anche svolgere il ruolo dell'interruttore di isolamento.

● Fusibile

Il lato ad alta tensione della sottostazione chiusa di tipo americano è dotato di protezione a gamma completa per connessione in serie di fusibili di protezione di backup e fusibili plug-in, che è semplice in linea di principio, economico e affidabile; Il fusibile di protezione del backup è un fusibile per limiti di corrente ad alta tensione immutata con olio con grande capacità di rottura. Solo quando il trasformatore fallisce internamente, il fusibile plug-in è dotato di un fusibile a doppia sensibile, che può fornire una doppia protezione della corrente e della temperatura. Dopo aver soffiato il fusibile a doppia sensibile, il nucleo del fusibile può essere facilmente sostituito in loco.

● Sequenza di struttura e funzionamento

1. Il layout

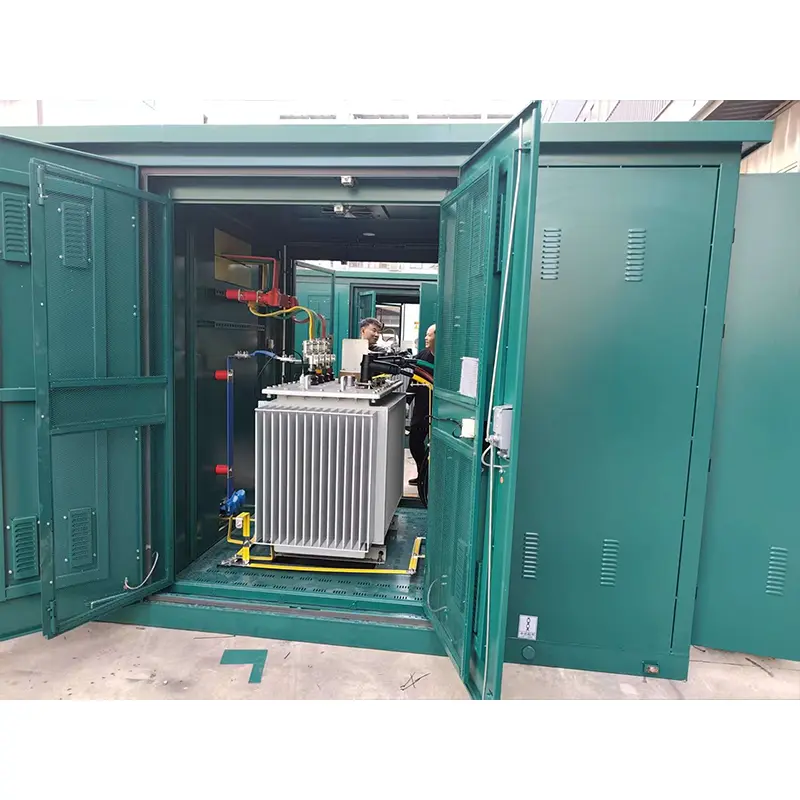

Per la forma e la struttura della sottostazione chiusa di tipo americano ZBW-12 10kV, vedere la Figura 2 e la Figura 3. Il serbatoio dell'olio è diviso in due parti: la parte superiore è il serbatoio dell'olio ad alta tensione e la parte inferiore è il serbatoio dell'olio del trasformatore. Le due parti sono collegate solo elettricamente, ma l'olio è bloccato. Il diagramma schematico è mostrato nella Figura 1, in cui le linee "i" e "i" sono alimentatori di rete ad anello, i rami "LL" sono rami del trasformatore e "V" è un'uscita a bassa tensione. La sottostazione può essere utilizzata sia nel sistema di alimentazione della rete ad anello che nel sistema terminale e la conversione è molto conveniente. L'alimentazione della linea e del ramo "Lⅲ" viene commutato con l'interruttore di carico della rete ad anello. Allo stesso tempo, il terminale in arrivo del lato ad alta tensione del trasformatore è dotato di fusibili di protezione di backup e fusibili plug-in per proteggere il guasto del cortocircuito e il sovraccarico e la protezione della sovratemperatura del ramo. Allo stesso tempo, possono anche essere installati dispositivi di visualizzazione ad alta tensione e gli arresti di fulmini. L'estremità a bassa tensione del trasformatore viene in uscita dopo aver passato un metro e un interruttore a bassa tensione.

● Dimensioni e peso della sottostazione chiusa di tipo americano ZBW-12

2. Fusibile di protezione del backup

È collegato in serie con il fusibile plug-in nel ramo del trasformatore (vedere R1 e R2 nella Figura 2) per formare un fusibile di protezione a tutta gamma. Soffia solo quando c'è un guasto a corto circuito all'interno della sottostazione, quindi la probabilità di soffiare è molto bassa. È installato nel serbatoio dell'olio superiore e il serbatoio dell'olio deve essere aperto se deve essere aggiornato.

3. Fusibile plug-in

◆ Il suo nucleo di fusione ha una doppia sensibilità (temperatura e corrente), ovvero si scioglie quando il lato del carico si guasta (sovraccarico o temperatura eccessiva). I fusibili per fusibili e protezione da backup plug-in sono utilizzati in serie, che possono proteggere l'intera gamma da una piccola corrente (più volte in) a una corrente grande (diverse decine di kiloampere) e la corrente di rottura massima è 50KA.

◆ La ragionevole corrispondenza di fusibili di backup e fusibile plug-in influisce direttamente sulle prestazioni dell'intera sottostazione. Vedere la tabella seguente per una parte delle linee guida di selezione dei fusibili in sottostazione racchiusa a 10 kV per riferimento. Nota: non è adatto per altri tipi di sottostazioni.
