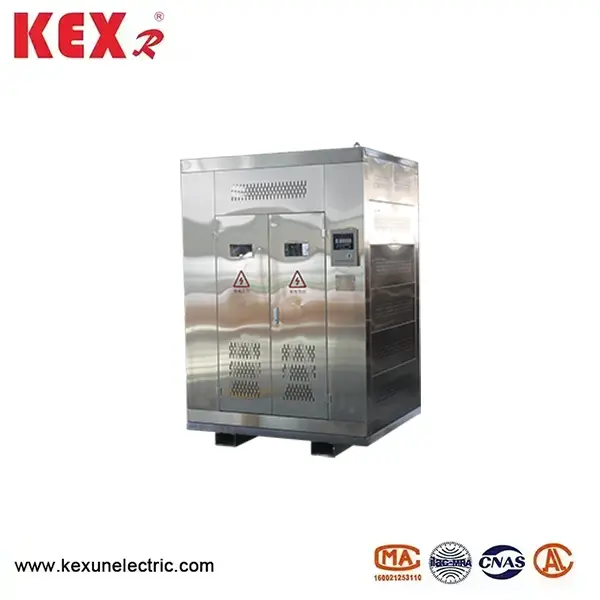

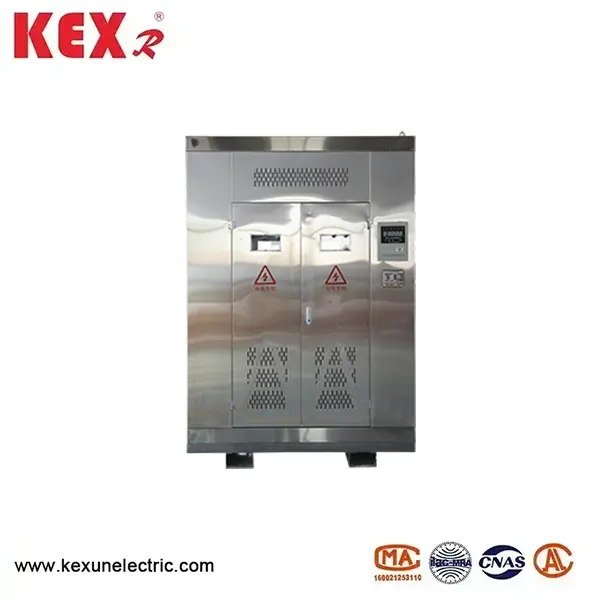

Trasformatore di mining di tipo a secco

● Utilizzo delle condizioni del trasformatore di mining di tipo a secco KSG

▶ Altitudine: non superiori a 1500 m, le circostanze speciali saranno spiegate separatamente;

▶ Temperatura ambientale: temperatura massima+40 "C, temperatura media mensile massima+25 *C, temperatura minima -20 *C

▶ L'umidità relativa dell'aria non supera il 95% (a+25 ° C);

▶ In un ambiente di gas o vapore che non danneggia l'isolamento;

▶ Installato in miniere sotterranee in cui vi sono polvere di carbone e gas, ma nessun pericolo di esplosione;

▶ La forma d'onda della tensione di alimentazione è approssimativamente un'onda sinusoidale;

● Il trasformatore di mining di tipo a secco KSG soddisfa gli standard seguenti

GB/T12173-2008 QUERNO ELETTRICA GENERALE per il mining

GB1094.11-2007 Trasformatori di potenza a secco

GB/T10228-2015 Parametri tecnici e requisiti per trasformatori di potenza a secco

GB/T3955-2006 Transformatori di potenza generale di mining

Livello di protezione della shell GB4208-2008

GB/T17211-1998 Guida di carico per trasformatori di alimentazione a secco

GB3836.1-2010 Equipaggiamento elettrico per ambienti di gas esplosivo Parte 1: Requisiti generali

GB3836.2-2010 Equipaggiamento elettrico per atmosfera di gas esplosivo Parte 2: Tipo di prova di esplosione "D Progetta, produzione e ispezione di standard pertinenti come GB1094.1-2013 Transformers di potenza Parte 1 Disposizioni generali.

● Caratteristiche del trasformatore di mining a secco KSG

I trasformatori generali di tipo a secco KSG hanno una forte capacità a prova di umidità, buone prestazioni ritardanti di fiamma e materiali di isolamento con caratteristiche di estinzione automatica, non producono gas dannosi quando si incontrano una fonte di incendio, non inquina l'ambiente e sono facili da mantenere.

La bobina ad alta tensione del trasformatore di tipo a secco minerario è realizzata con avvolgimento in filo di alta qualità e l'avvolgimento è lanciato con resina epossidica di alta qualità sotto vuoto. La bobina a bassa tensione è fatta di avvolgimento in lamina e avvolgimento dello strato di isolamento preimpregnati in resina. Il nucleo di ferro adotta conducibilità magnetica di alta qualità ad alta qualità fogli di silicio orientato a grano a freddo con piccola espansione di isteresi dallo stesso lotto. Adottare il rivestimento adesivo epossidico per sigillare e prevenire la corrosione. Capacità di sovraccarico del trasformatore di tipo a secco minerario: in condizioni di raffreddamento naturale (AN), la capacità di sovraccarico può soddisfare i requisiti nella tabella seguente (temperatura ambiente di 20 ° C):

Il sistema di controllo della temperatura per il trasformatore di mining di tipo a secco KSG è costituito da un controllore di temperatura e un elemento di misurazione della temperatura installato nella parte superiore dell'avvolgimento a bassa tensione, che è il punto più caldo del prodotto. 1T realizza il controllo della temperatura del trasformatore e mostra la temperatura del punto caldo degli avvolgimenti A, B e C durante il funzionamento del trasformatore. Se la temperatura dell'avvolgimento del trasformatore è troppo elevata a causa del funzionamento di sovraccarico o del guasto, il controllore di temperatura emetterà un allarme e un viaggio e il sistema di controllo della temperatura avrà contatti passivi per allarme e viaggio. Quando si utilizza il raffreddamento ad aria forzata, il controllore di temperatura determina l'ingresso o la commutazione della ventola di certificazione del sistema di ambientazione di raffreddamento in base alla temperatura di avvolgimento. Un'interfaccia di comunicazione RS485 può anche essere installata facoltativamente per la gestione remota. L'involucro del prodotto ha un livello di protezione di P21 o superiore

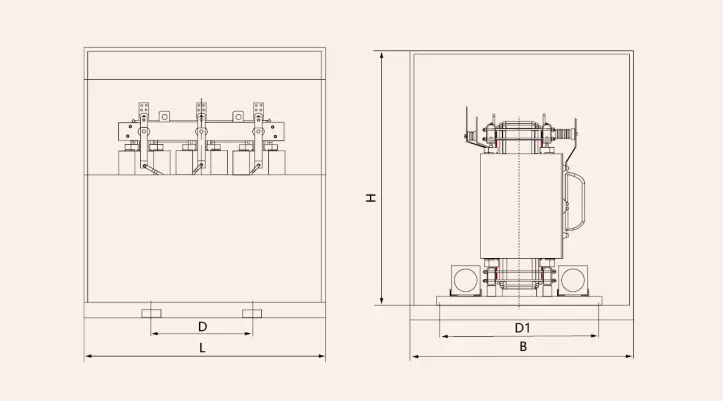

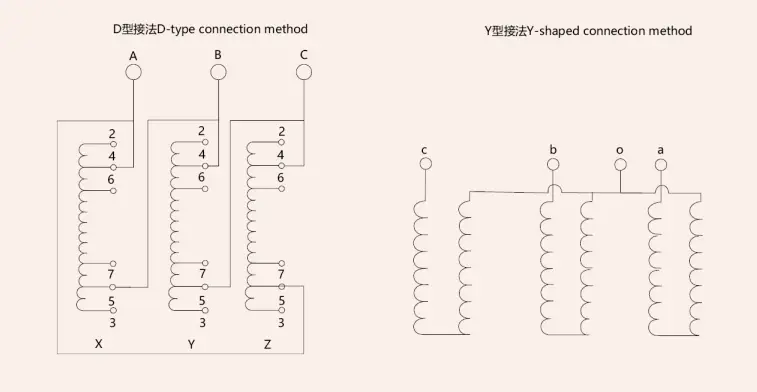

● Diagramma schematico e dimensioni di installazione del trasformatore di mining di tipo a secco KSG

◆ Parametri tecnici del trasformatore di mining di tipo a secco KSG
