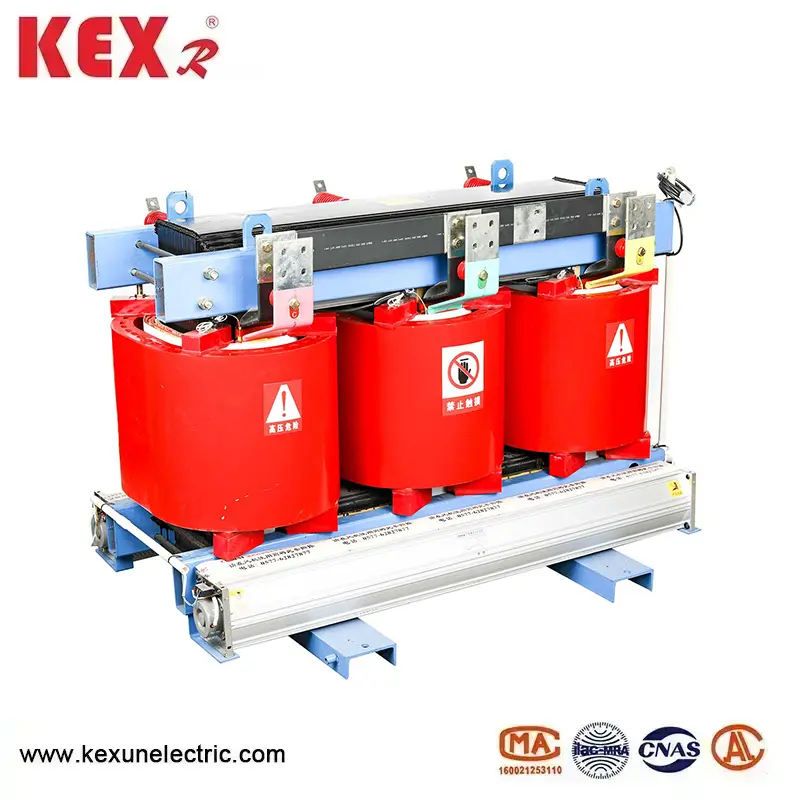

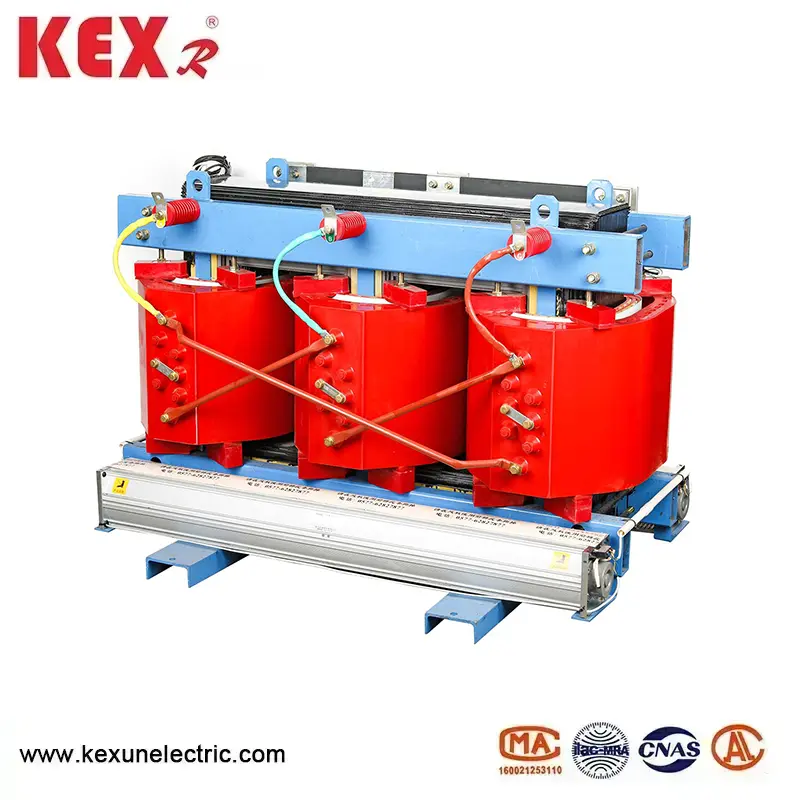

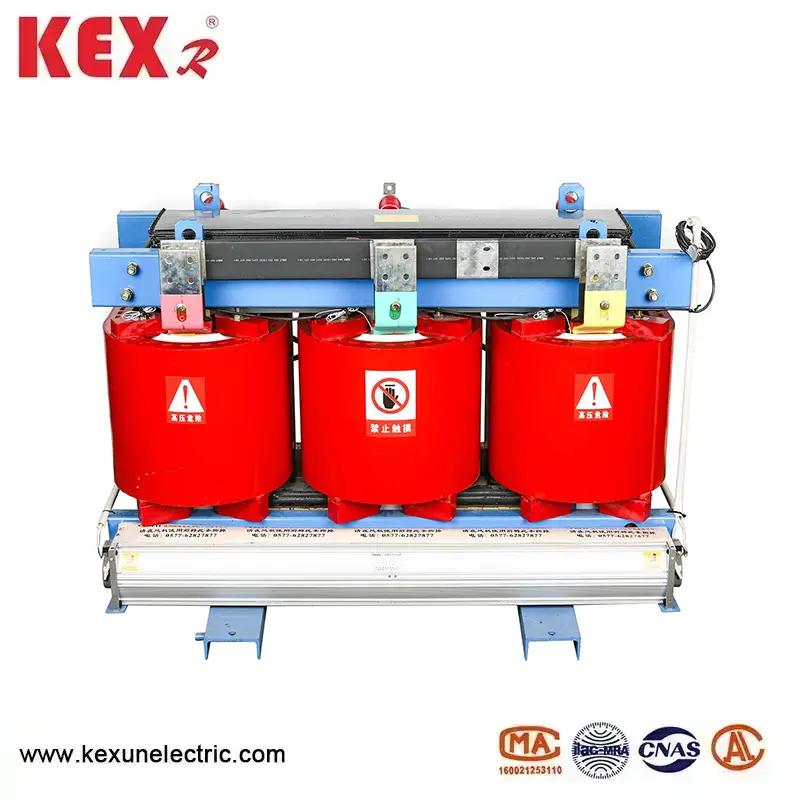

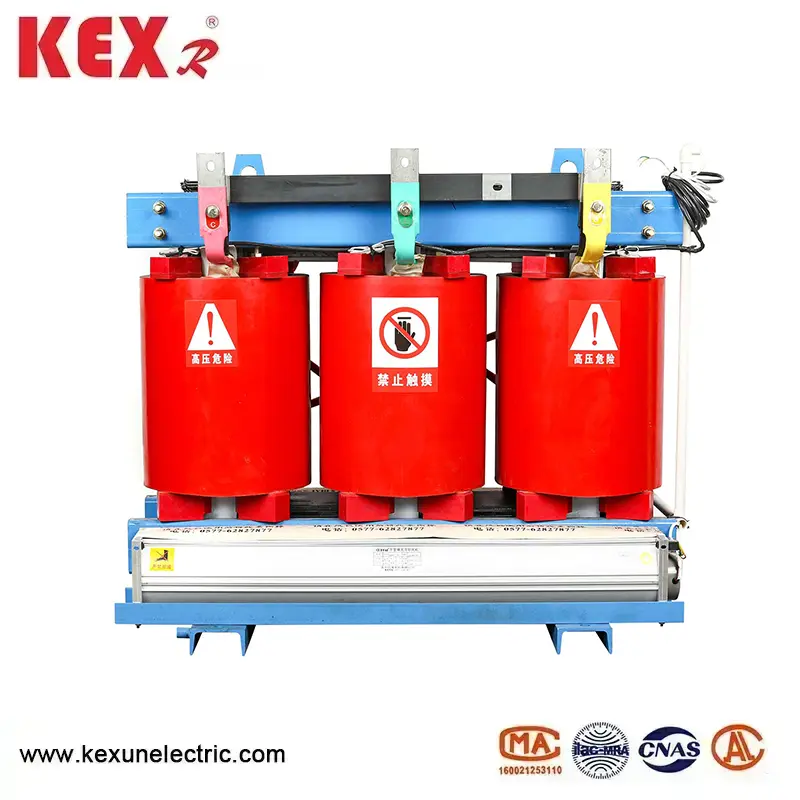

Trasformatore di tipo a secco isolato in resina

● Componenti del trasformatore di tipo a secco isolato in resina di tipo SCB10

◆ Core di trasformatore di tipo a secco isolato in resina

Il nucleo di ferro è realizzato con fogli di acciaio silicio a freddo di alta qualità importati, con una struttura articolare completamente inclini. La colonna del core è legata con nastro adesivo non tessuto di grado F e la superficie del nucleo di ferro è incapsulata con resina epossidica per ridurre la corrente di non carico, la corrente senza carico e il rumore del nucleo di ferro, i morsetti e i dispositivi di fissaggio hanno subito un trattamento di superficie speciale per migliorare ulteriormente la qualità dell'aspetto del prodotto.

◆ Avvolgimento a bassa tensione

L'avvolgimento a bassa tensione del trasformatore a secco isolato in resina adotta una struttura di lamina, che risolve il problema dell'angolo di elica assiale quando si utilizza l'avvolgimento del filo, rendendo le curve più bilanciate. Allo stesso tempo, la bobina adotta un condotto dell'aria di raffreddamento assiale, migliorando la capacità di dissipazione del calore. Prepreg di resina epossidica TDMD viene utilizzato tra gli strati di avvolgimento e il tutto è curato e formato.

◆ Avvolgimento ad alta tensione Il trasformatore di tipo a secco isolato in resina SCB10

L'avvolgimento ad alta tensione è un cast di vuoto con resina epossidica con riempitivi, riducendo notevolmente la scarica locale e migliorando la resistenza elettrica della bobina. Le pareti interne ed esterne dell'avvolgimento sono archiviate con piastre a rete in fibra di vetro, migliorando la resistenza meccanica della bobina e migliorando la capacità del prodotto di resistere a cortocircuiti improvvisi, la coll non si spezza mai.

◆ Processo di produzione

La bobina del trasformatore di tipo a secco isolato in resina SCB10 è avvolta su una macchina di avvolgimento ad alta precisione e l'avvolgimento a bassa tensione adotta una struttura di avvolgimento in lamina. Quando la capacità del trasformatore è grande, c'è un condotto di ventilazione. Dopo aver completato l'avvolgimento, l'asciugatura del vuoto viene eseguita e l'intero processo di versamento e cura viene gestito completamente in base ai requisiti di processo, tutti i processi devono essere rigorosamente monitorati e regolati in base alla situazione. Il processo di produzione di precisione di versamento garantisce che la bobina non abbia bolle o vuoti, con conseguente funzionamento del trasformatore di alta qualità.

◆ Sistema di controllo della temperatura e sistema di raffreddamento dell'aria

Viene adottata la ventola di raffreddamento che soffia top a flusso incrociato, che ha le caratteristiche del basso rumore, l'alta pressione dell'aria e il bell'aspetto, migliorando la capacità di sovraccarico del trasformatore di tipo a secco isolato in resina SCB10.

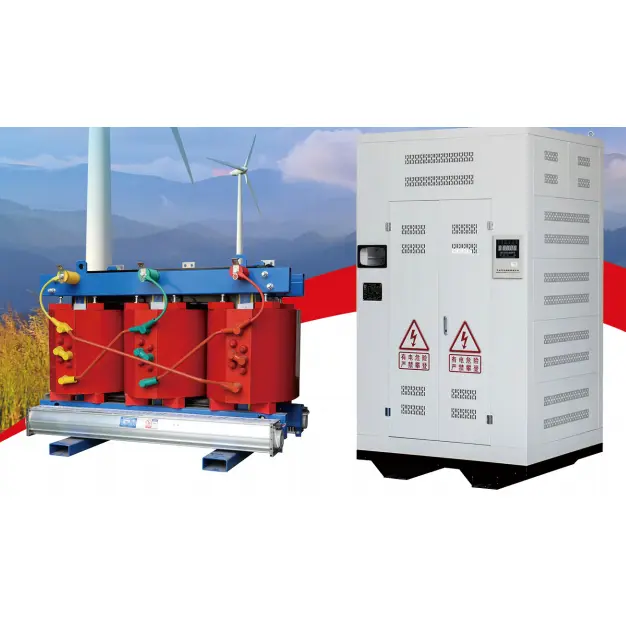

◆ Proteggi l'involucro e la barra di busta in uscita

Il guscio di protezione fornisce un'ulteriore protezione della sicurezza per il trasformatore, con livelli di protezione di IP20, LP23, ecc., Il materiale del guscio include una piastra in acciaio rotta a freddo, la piastra in acciaio inossidabile, ecc. Per gli utenti tra cui scegliere, possono essere utilizzate anche le linee di buste in uscita a bassa tensione, entrambe le linee laterali e le linee in uscita delle migliori uscite possono essere progettate per gli utenti.

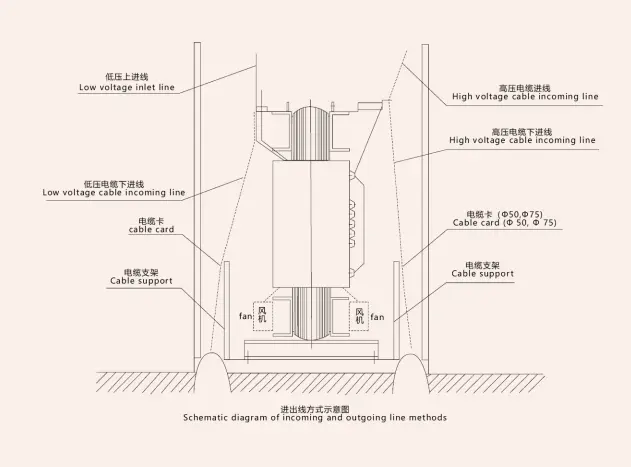

◆ Metodo della linea in uscita del trasformatore

Le linee in uscita convenzionali, le bousbar chiuse standard e le linee in uscita laterale standard possono essere prodotte in base a diverse forme di interfaccia e possono anche essere progettati metodi in uscita speciali in base ai requisiti dell'utente.

◆ Standard e parametri correlati

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Alta tensione classificata: 10 (11,10,5,6,6,6,6) KV

Bassa tensione nominale: 0,4 kV

Gruppo di connessione: Dyn11 o Yyno

Intervallo di rubinetto ad alta tensione: + 5 o + 2x2,5%

Livello di isolamento: LL75AC35/LI0AC5

Frequenza: 50Hz

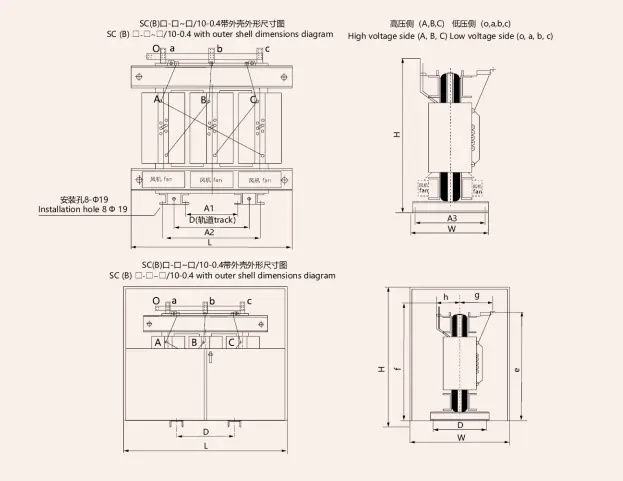

◆ Aspetto e dimensione di installazione del trasformatore di tipo a secco isolato in resina SCB10

◆ Parametri tecnici del trasformatore a secco isolato a resina SCB10 da 10kV
