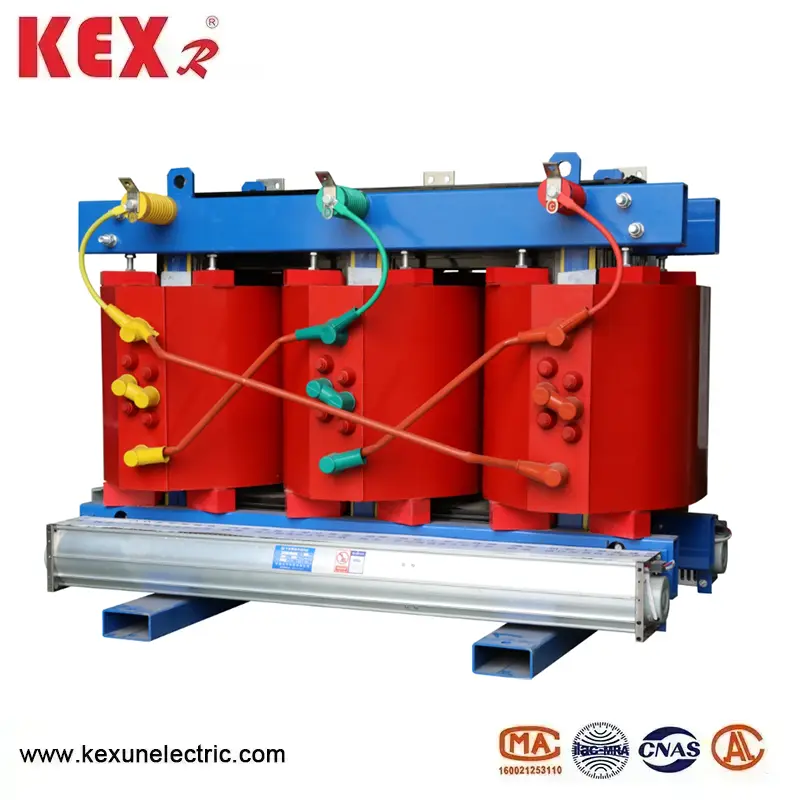

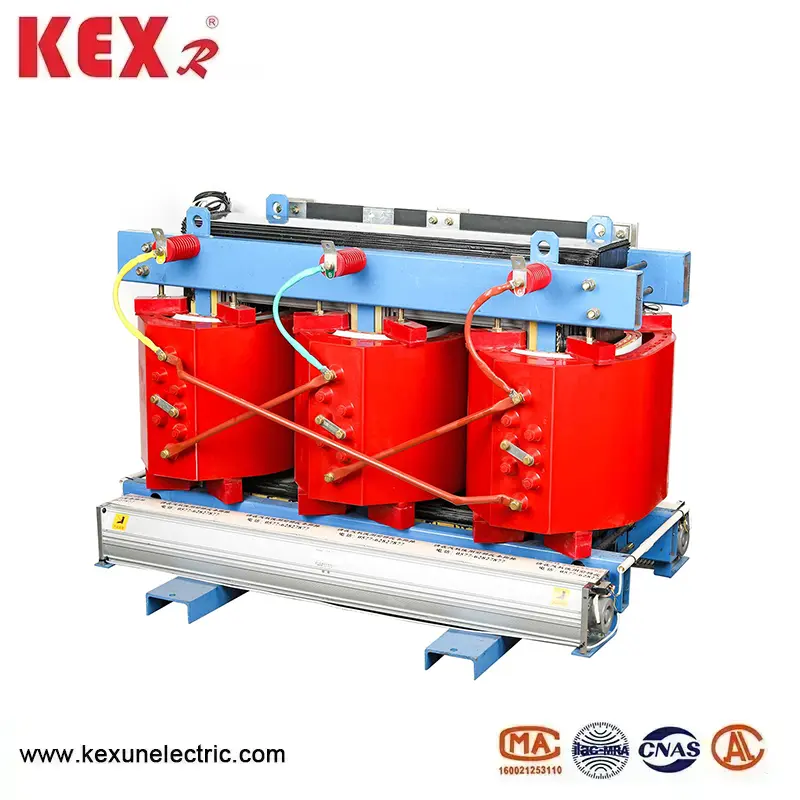

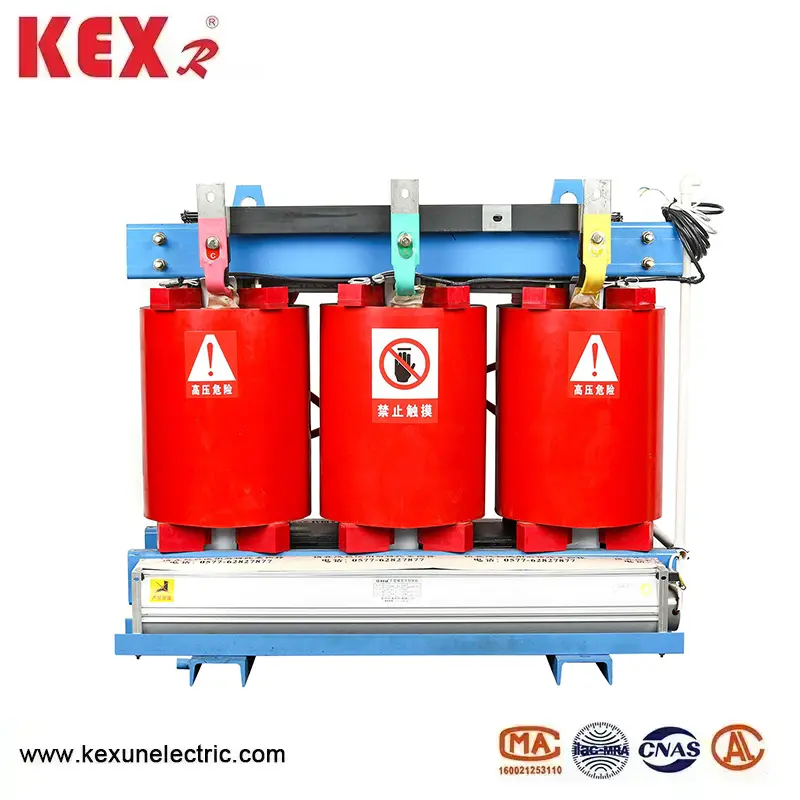

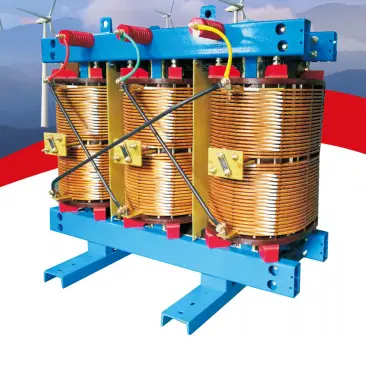

Trasformatore di tipo asciutto ecologico

◆ Core di trasformatore di tipo a secco ecologico

Il nucleo di ferro è realizzato con fogli di acciaio magnetico ad alta qualità orientato a grano importato con fogli di acciaio silicio impilati insieme. The45 ° fully inclined joint structure adopts an elastic fixing device between the winding and the iron core, which enables the transformer to have low no-load loss and noise.The surface of the iron core is treated with special technology, which not only reduces the noise of the transformer but also prevents the iron core from rusting during operation.The iron core is moderately clamped by a pull screw, and the upper and lower clamping parts are connected by a pull plate and fixed to the base as a Totale. L'avvolgimento è fissato da cuscinetti elastici e la struttura tampone può ridurre il livello di vibrazione e il rumore dell'avvolgimento.

◆ Bobine ad alta e bassa tensione

Le bobine ad alta e bassa tensione sono realizzate in materiale isolante Nomex e vengono ripetutamente impregnate di vernice impregnante senza solventi mediante apparecchiature per pressurizzazione a vuoto VPL e quindi cotte e curate a temperature elevate più volte. La bobina ad alta tensione adotta una struttura continua con elevata resistenza meccanica e buone condizioni di dissipazione del calore, evitando gli svantaggi di elevata tensione interlayer, scarsa capacità di dissipazione del calore, facile rottura termica e bassa resistenza meccanica delle bobine cilindriche multi-ayer, migliorando così l'affidabilità dell'operazione del prodotto; La bobina a bassa tensione adotta una struttura a spirale ad alta corrente delle vie aeree longitudinali. La bobina impregnata ha un'eccellente resistenza all'umidità e può resistere agli impatti in modo più efficace, non ha fessure o scariche parziali ed è facile da asciugare, decomporre e riciclare dopo la sua durata di servizio, proteggendo l'ambiente.

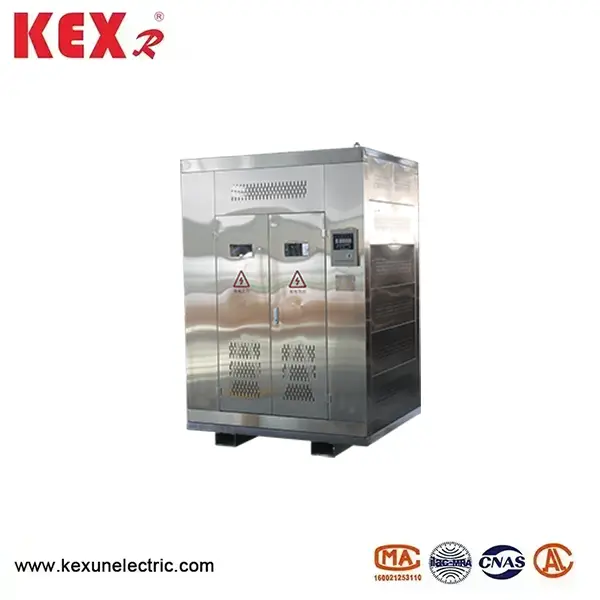

◆ Shell

Se necessario, Kexun Electric può fornire ai conchiglie i livelli di protezione di IP20 o IP23. Il significato del livello di protezione del contenitore LP20 è che gli oggetti estranei solidi con un diametro di 12 mm non sono autorizzati ad entrare. Per garantire la circolazione dell'aria di raffreddamento, la parte inferiore e la parte superiore del guscio di guscio

◆ Screditare la protezione

Per adottare misure protettive rispetto al surriscaldamento della bobina, il trasformatore di tipo a secco ecologico di tipo SGB10 di 315kVA e oltre è dotato di un dispositivo di protezione del display a temperatura. Questo dispositivo utilizza elementi di rilevamento della temperatura incorporati nell'avvolgimento a bassa tensione come sorgente di segnale per lo strumento di visualizzazione digitale. Quando la temperatura all'interno dell'avvolgimento a bassa tensione cambia, lo strumento di visualizzazione digitale per rilevare la temperatura mostra un nuovo valore di temperatura ed esegue funzioni di controllo e allarme in base a questo valore di temperatura per proteggere il trasformatore.

◆ Capacità di sovraccarico

Il trasformatore di tipo secco ecologico di tipo SGB10 adotta una nuova struttura, nuovi materiali e nuovi processi, con buone condizioni di dissipazione del calore, lunga durata termica e capacità di sovraccarico estremamente forte, può funzionare in modo sicuro e in modo affidabile per lungo tempo sotto il 120%di sovraccarico. Nel vecchio ambiente 23, non è necessario il raffreddamento della ventola e può comunque funzionare a lungo carico per molto tempo.

◆ Sicurezza

Il trasformatore di tipo secco ecologico di tipo SGB10 è il trasformatore di tipo a secco per prestazioni a secco più elevato disponibile oggi, tutti i materiali di isolamento non sono combustibili, auto-estinti, non tossici e contengono meno del 10% delle sostanze infiammabili rispetto ai prodotti a fusione epossidica. Trasformatori di cast epossidico. Il nuovo prodotto SG (B) 10 mostra prestazioni superiori in applicazioni con elevati requisiti di sicurezza, condizioni umide e calde e scarsa ventilazione, come energia, metropolitana, nave, chimica e industrie metallurgiche.

◆ Eccellente resistenza all'umidità

Il trasformatore di tipo a secco ecologico di tipo SGB10 di tipo SGB10 è in grado di resistere all'invasione dell'umidità. Adottando l'attrezzatura VPL avanzata e la tecnologia di impregnazione del vuoto. La pausa di alta qualità è completamente impregnata riconosciuta da U può operare continuamente per un lungo periodo di tempo a tempo a temperatura di 180 '

◆ Volume più piccolo e peso più leggero

Il trasformatore di tipo secco ecologico di tipo SGB10 utilizza la carta duPont nomex@ come materiale di isolamento principale e lo utilizza come sistema di isolamento ibrido nel punto più caldo del trasformatore, riducendo le sue dimensioni e peso rispetto al cast di resina epossidica in trasformatori della stessa capacità.

◆ Protezione ambientale

Il trasformatore di tipo secco ecologico di tipo SGB10 può essere decomposto e riciclato dopo la sua durata di servizio, superando il difetto dei trasformatori di tipo secco a fusione resina epossidica che non possono essere decomposti e inquinare la tintura dell'ambiente alla solidificazione e alla fusione della resina e della fibra di vetro in un insieme dopo la sua vita di servizio.

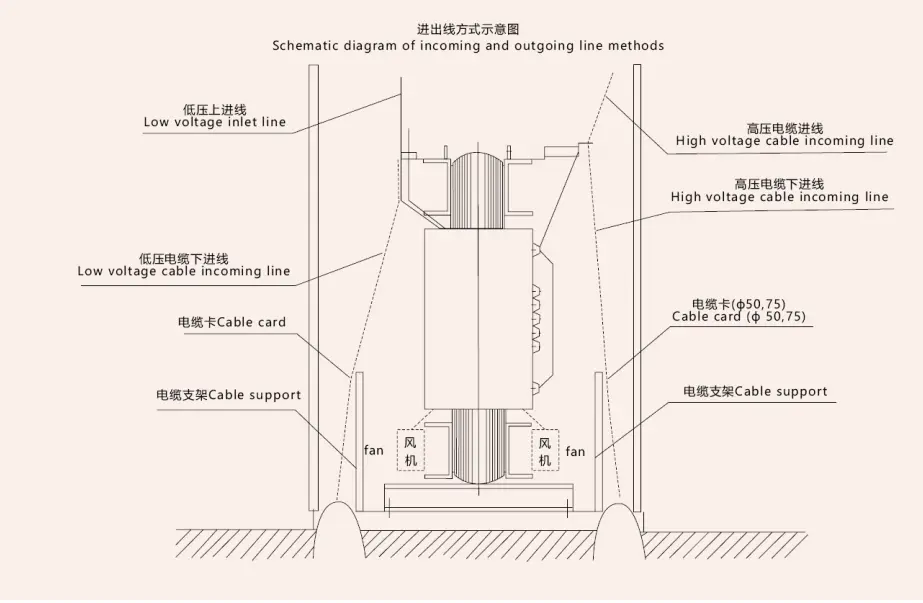

◆ Filo di piombo

Il terminale di uscita ad alta tensione è fissato sulla parte superiore dell'avvolgimento e il rubinetto si trova al centro dell'avvolgimento. In caso di interruzione di accensione, il rubinetto viene modificato attraverso un pezzo di collegamento per regolare la tensione di uscita. Il terminale in uscita a bassa tensione è una striscia conduttiva di tipo a piastra, che è in modo affidabile collegato alla striscia in uscita attraverso bulloni.

◆ Standard pertinenti

GB1094.11-2007 "trasformatori di tipo secco"

Parametri tecnici GB/T10228-1997 e

Requisiti per trasformatori di alimentazione a secco "

GB/T17211-1998 "Guida di carico per trasformatori di alimentazione a secco"

JB/T10088-2004 "Livello audio di trasformatori di potenza 6-220KV"

GB4208-1993 "gradi di protezione forniti da recinti (codice LP)"

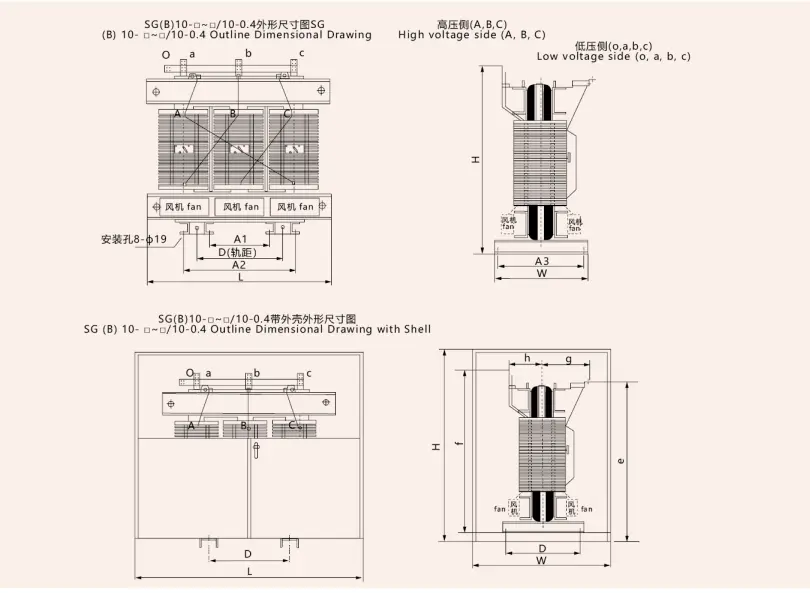

◆ Dimensioni di aspetto e installazione del trasformatore di tipo a secco per ambientazione ambientale di tipo SGB10

◆ Parametri tecnici del trasformatore di tipo a secco per il tipo SGB10 da 10kV
