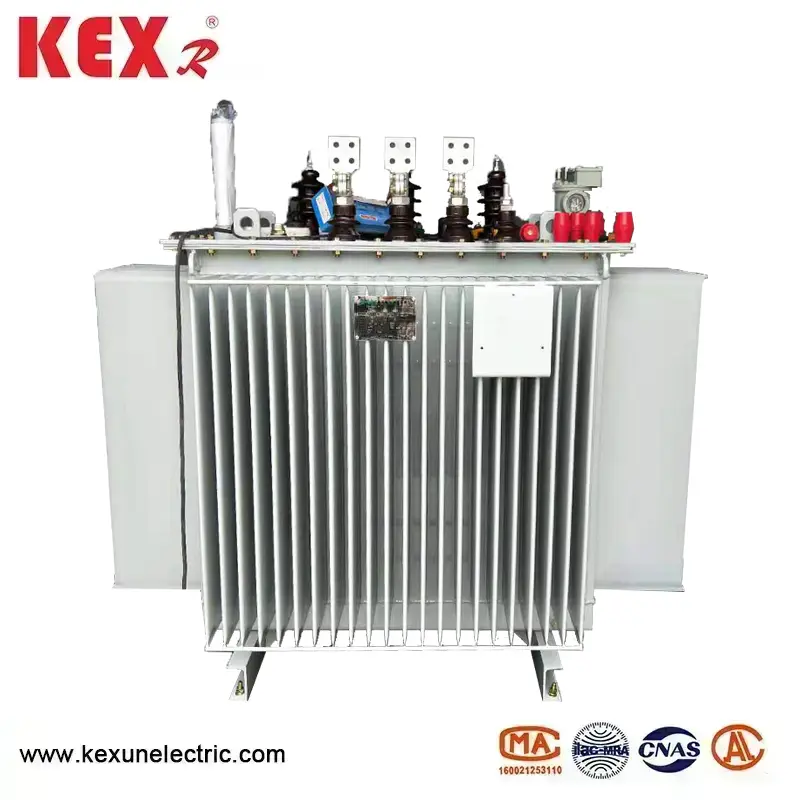

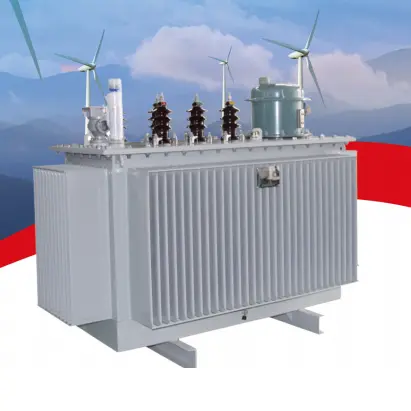

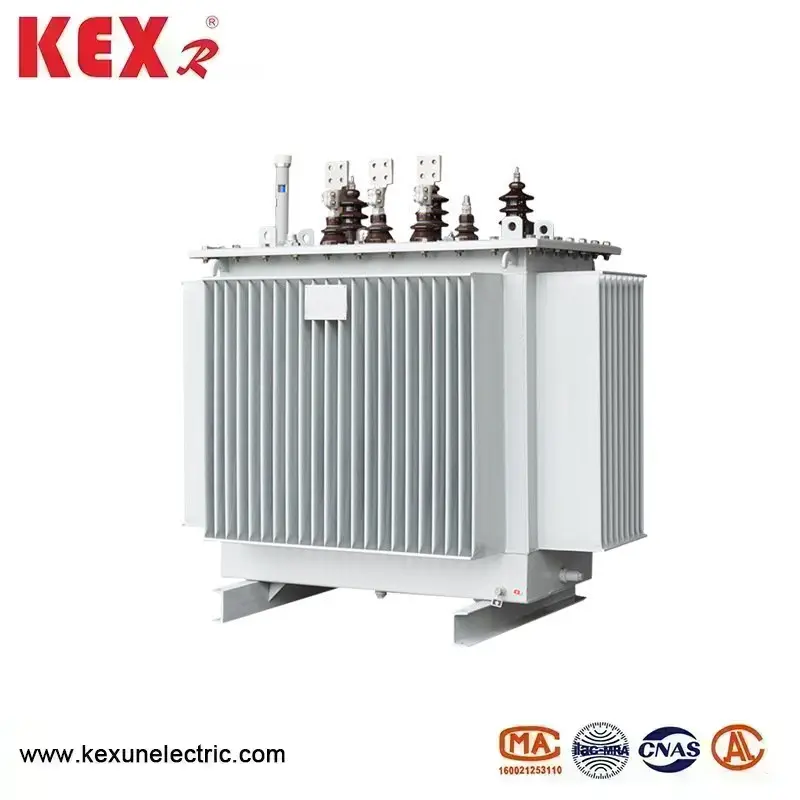

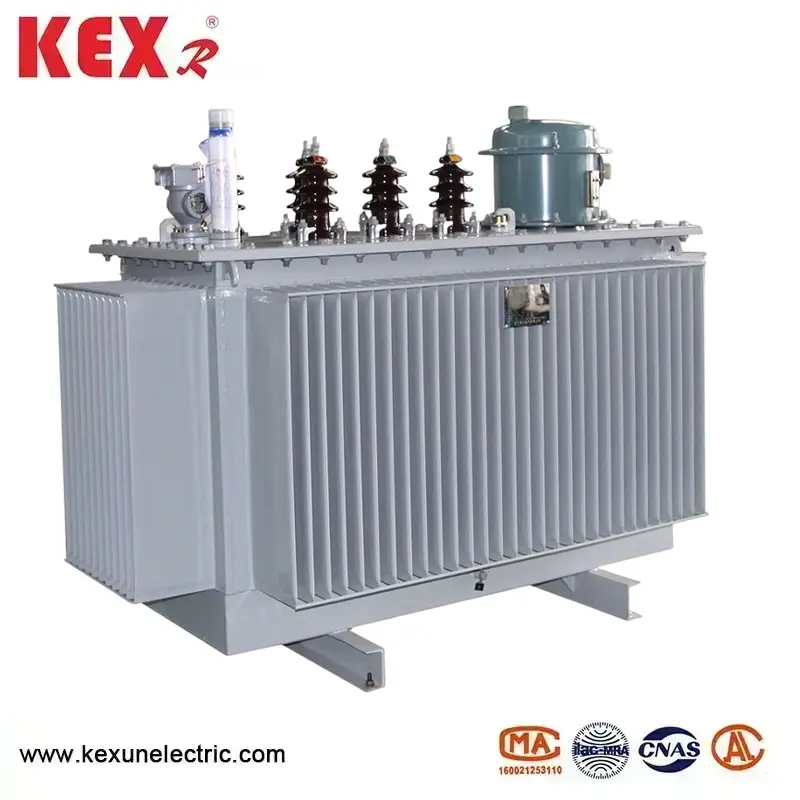

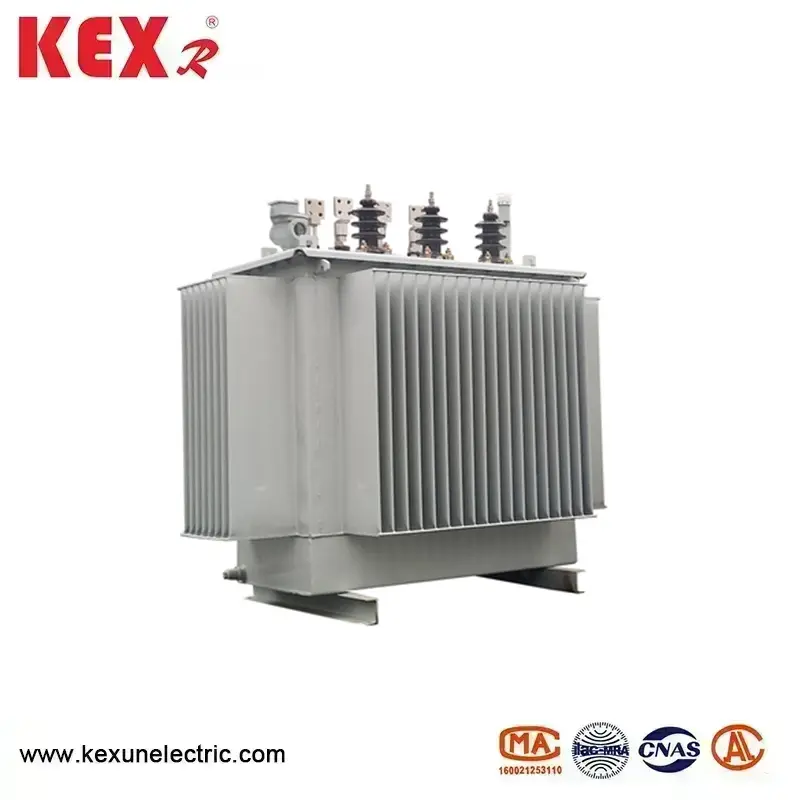

Trasformatore di regolazione ad alta tensione

● Caratteristiche principali del trasformatore di regolazione ad alta tensione

▶ Il dispositivo complessivo ha una grande capacità, bassa perdita, dimensioni ridotte ed è facile da installare e mantenere;

▶ Regolare automaticamente l'ingranaggio della trifase su caricamento del cambio di rubinetto tracciando le variazioni di tensione, con un funzionamento affidabile e una precisione di regolazione ad alta tensione

▶ Il riferimento di tensione, il ritardo di azione, l'intervallo consentito e il limite di frequenza possono essere regolati secondo necessità e le impostazioni dei parametri sono flessibili e convenienti;

▶ Visualizza il numero di azioni di ingranaggi e gli ingranaggi di corrente dell'SVR sul cambio di rubinetto di carico, con indicazioni per la marcia più alta e più bassa

▶ Dotato di attrezzatura di protezione limite superiore e inferiore, funzione limite di azione, migliorando efficacemente l'affidabilità del prodotto

▶ Il controller ha una tensione e sotto funzioni di protezione della tensione. Quando la linea è in una tensione eccessiva o sotto lo stato di tensione. Il controller blocca automaticamente; Garantire il funzionamento sicuro dei cambiavalute di carico

▶ Il controller adotta chip di controllo del grado industriale, che hanno un'elevata affidabilità, una forte capacità anti-interferenza e possono adattarsi ad ambienti esterni duri;

▶ Le caratteristiche principali del trasformatore di regolazione ad alta tensione dotate dell'interfaccia di comunicazione RS485, i parametri del controller possono essere visualizzati e modificati entro 30 metri dal punto di installazione attraverso il modulo di comunicazione wireless.

▶ È inoltre possibile aggiungere il telecomando della scheda cloud o SM.

● Utilizzo di condizioni di trasformatore di regolazione ad alta tensione

▶ Altitudine: ≤ 2000 m

▶ Temperatura ambientale: -25 ° C ~+45 ° C

▶ Umidità relativa: meno del 90%

▶ Capacità di prevenzione dell'inquinamento: livello LLL

▶ Installazione Inclinazione: <2%

 Non vi è alcun inquinamento o mezzo corrosivo attorno al dispositivo che influisce seriamente sulle sue prestazioni di isolamento e non vi è alcun pericolo di incendio o esplosione sul posto di lavoro e nessuna grave vibrazione. Attenzione: quando l'ambiente di lavoro supera le condizioni di cui sopra, gli utenti devono fornire istruzioni speciali quando si effettuano ordini.

● Il trasformatore di regolazione ad alta tensione soddisfa gli standard

◆ Standard di progettazione di produzione

▶ JB8749-1998 Requisiti tecnici generali per i regolatori di tensione

▶ GB1094-2013 Transformers di potenza

▶ GB/T6451-2008 Parametri tecnici e requisiti per trasformatori di potenza immersa a tre fasi OI

▶ Linee guida per la selezione di trasformatori di potenza (GB/T17468-1998) GB10230-2007 su carico a rubinetto

▶ Linee guida per l'applicazione di Cambiatrice di rubinetti carichi (GB/T1058-1989) o DL/T572-2010 0Perating ▶ Regolamenti per trasformatori di alimentazione

◆ Standard di base per l'uso

La tensione del punto di installazione del regolatore di tensione automatica della linea SVR soddisfa i requisiti dello standard nazionale GB/T12325-2008 per la deviazione della tensione di alimentazione: la somma dei valori assoluti delle deviazioni positive e negative della tensione di alimentazione di 35kV e oltre non deve superare il 10% della tensione rateata; La deviazione ammissibile della tensione di alimentazione trifase di 20kV e inferiore è + 7% della tensione nominale; La deviazione ammissibile della tensione di alimentazione monofase 220 V è+7% e -10% della tensione nominale.

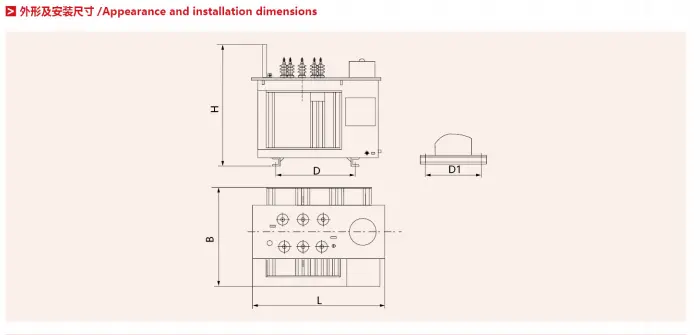

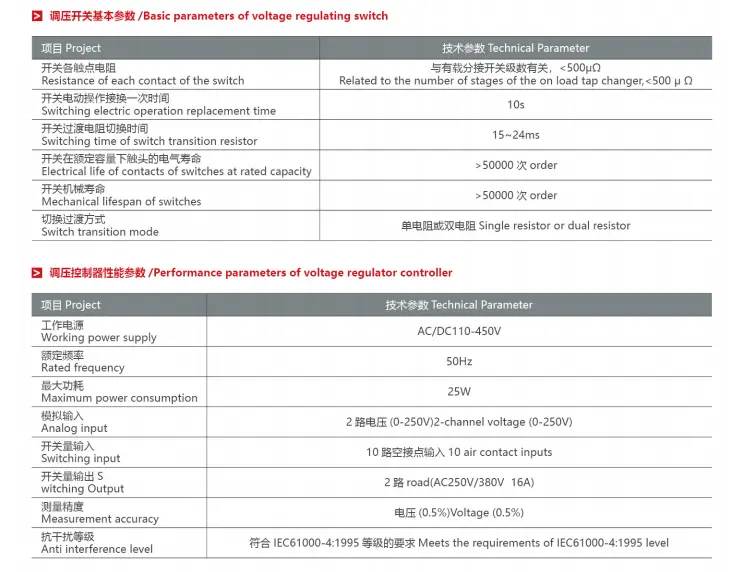

◆ Parametri tecnici del trasformatore di regolazione ad alta tensione di tipo SVR

● Istruzioni per l'installazione del trasformatore ad alta tensione di tipo SVR

1. L'installazione del prodotto è a carico dell'utente e il fornitore può inviare il personale di servizio post-vendita al sito per la guida.

2. Dopo che l'attrezzatura è in posizione, un filo di terra dovrebbe essere utilizzato per la messa a terra multi-punto. La resistenza di messa a terra non dovrebbe superare i 4 ohm e la profondità del corpo di terra sepolto sotterranee dovrebbe soddisfare i requisiti di messa a terra delle normative di potenza.

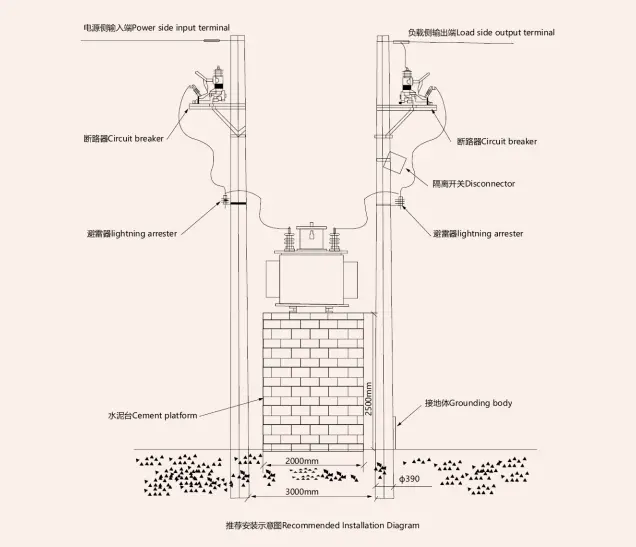

Il diagramma di riferimento dell'installazione è il seguente:
