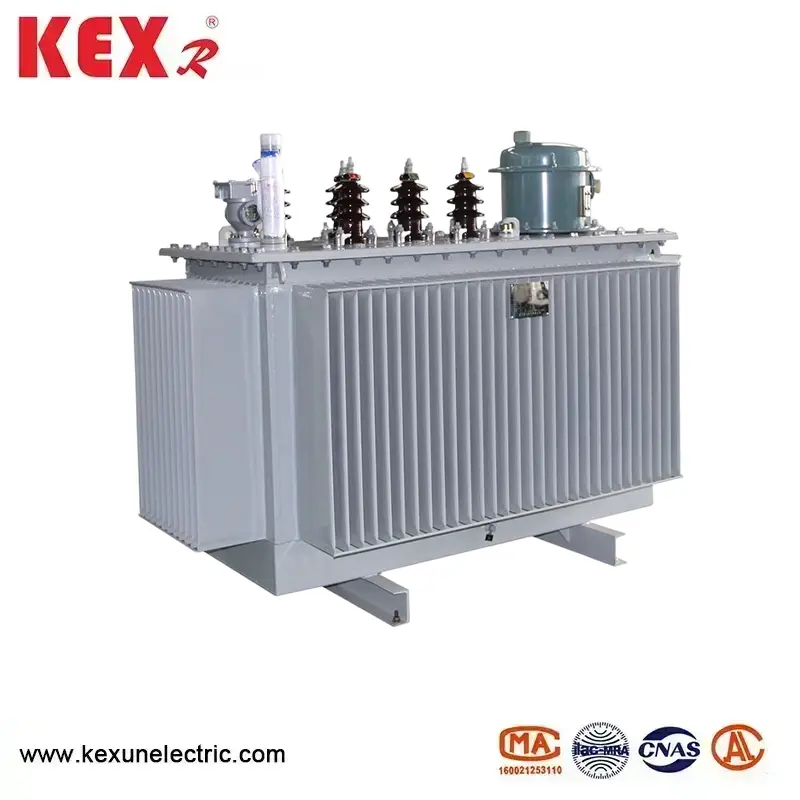

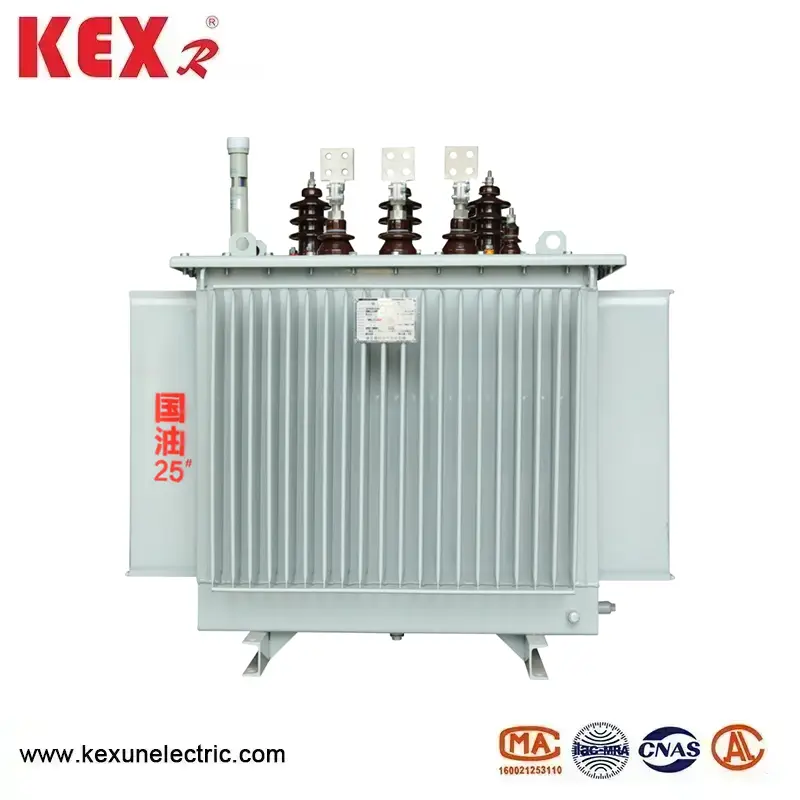

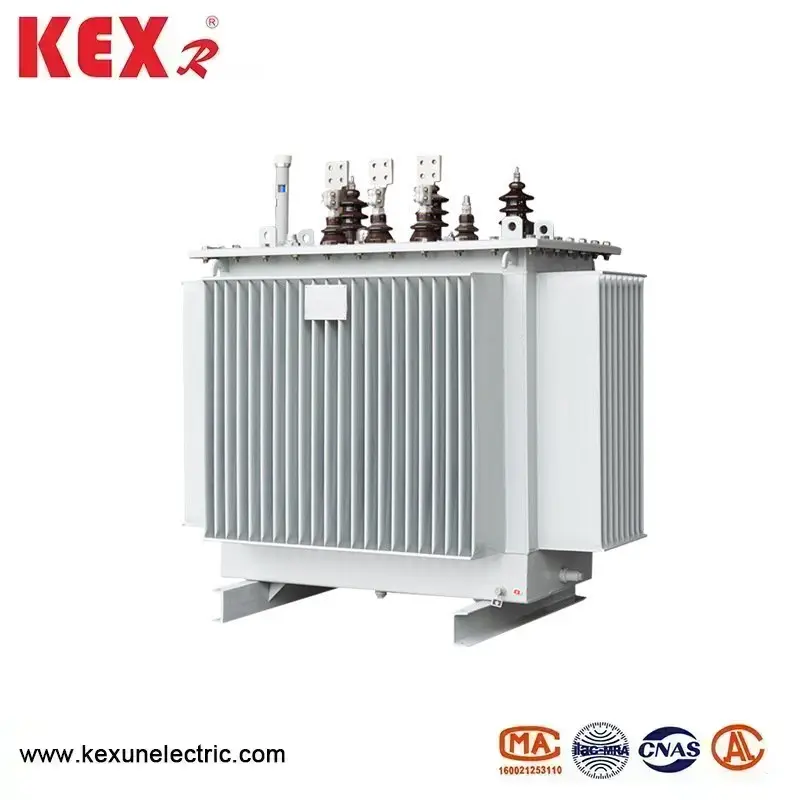

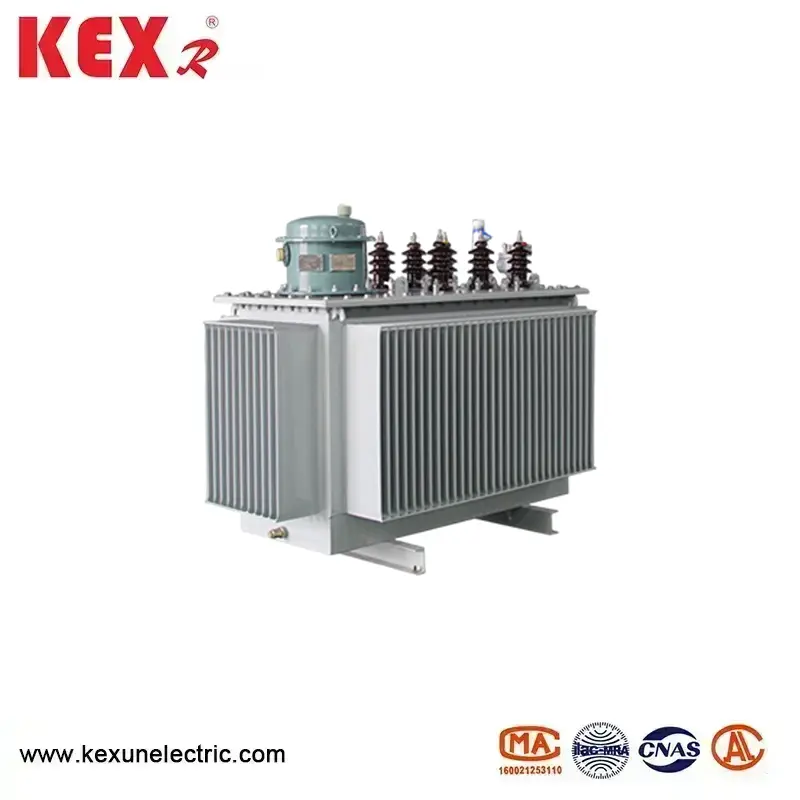

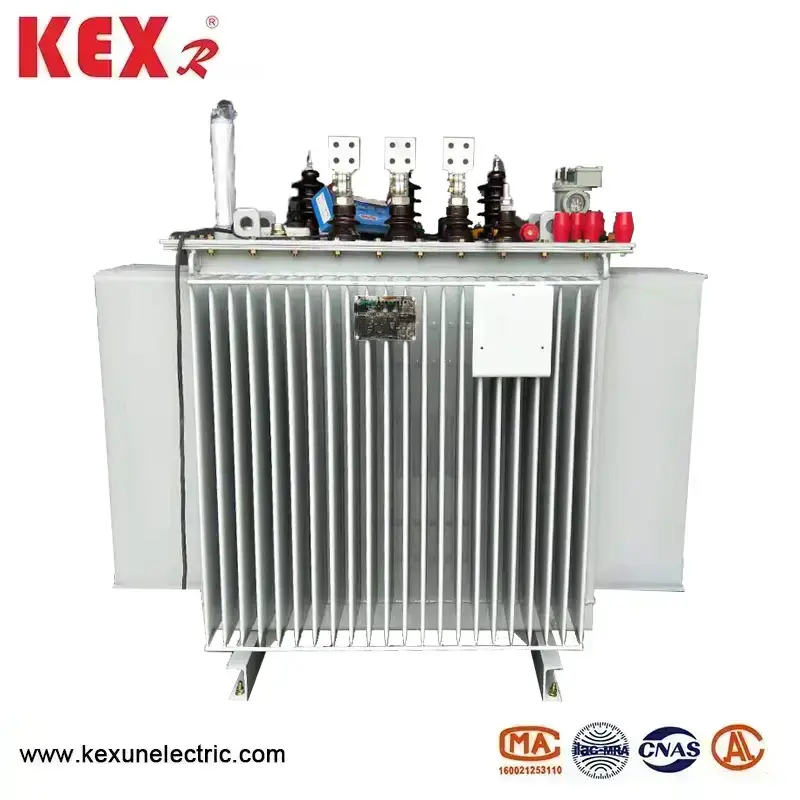

Trasformatore immerso nell'olio

●Utilizzo delle condizioni del trasformatore immerso nell'olio

▶Altitudine non superiore a 1000 m;

▶Temperatura ambiente:

▶Temperatura massima+40 'C;

▶La temperatura media del mese più caldo è di + 30"Co. Temperatura media annuale massima+20°. ▶La temperatura esterna minima è di -25°C.

● Il trasformatore a bagno d'olio soddisfa gli standard

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Selezione di materiali di alta qualità

▶Il nostro trasformatore a bagno d'olio sceglie un filo di rame dell'albero dell'ossigeno con una resistività inferiore e viene sottoposto a una serie di trattamenti superficiali aggiuntivi per renderlo più liscio, senza sbavature o spigoli vivi, con conseguente perdita di carico inferiore e prestazioni elettriche più affidabili del trasformatore. Seleziona fogli di acciaio al silicio di alta qualità e, con il miglioramento del livello di prestazioni, utilizza fogli di acciaio al silicio con perdite unitarie inferiori per ridurre la perdita a vuoto dei trasformatori.

▶Selezionare componenti isolanti in legno laminato di alta qualità che non si spezzeranno mai, nemmeno sotto l'azione della corrente di cortocircuito.

rimarrà intatto.

▶Scegli un olio per trasformatore che sia stato filtrato in profondità, con livelli inferiori di acqua, gas e impurità, rendendo il funzionamento del trasformatore più affidabile.

▶Selezionare materiali di tenuta in gomma di alta qualità per prevenire efficacemente l'invecchiamento ed eliminare le perdite.* Tutte le materie prime sono sottoposte a controllo di qualità e tutti i produttori di materie prime sono sottoposti a rigorosi controlli in conformità con lo standard nazionale IS09000.

◆ Conveniente

I trasformatori immersi in olio della serie S9 hanno ridotto le perdite a vuoto, le perdite a carico e le correnti a vuoto rispettivamente del 10%, 24% e 46% rispetto alla serie S7, con una conseguente riduzione del 19% dei costi operativi. Sulla base della serie S9, i prodotti della serie S11 hanno ridotto la perdita media a vuoto del 30%; La corrente a vuoto diminuisce del 70-85% rispetto a S9; L'aumento medio della temperatura è ridotto di 10K e la durata del prodotto è più che raddoppiata. Anche in condizioni di sovraccarico del 20%, può funzionare a lungo; La riduzione media del rumore durante il funzionamento del prodotto è di 2-4 decibel.

◆ Completamente sigillato

La "M" in S11 (M) R indica che il serbatoio dell'olio adotta una struttura completamente sigillata. Rispetto ai normali trasformatori immersi in olio, i trasformatori di distribuzione completamente sigillati eliminano i serbatoi di stoccaggio dell'olio e sostituiscono i tubi dell'olio con alette corrugate come componenti di raffreddamento e dissipazione del calore. Il serbatoio dell'olio ondulato è realizzato con piastre sottili laminate a freddo di alta qualità su una linea di produzione dedicata e le alette ondulate possono espandersi e contrarsi con il volume del trasformatore oi, isolando così il trasformatore dall'atmosfera, prevenendo e rallentando la degradazione dell'olio e l'umidità dell'isolamento, migliorando l'affidabilità operativa e il normale funzionamento esente da manutenzione.

La superficie del serbatoio dell'olio ondulato viene trattata con sgrassaggio, rimozione della ruggine e fosfatazione prima di essere rivestita con una vernice a tre prove, adatta per l'uso in ambienti metallurgici, petrolchimici, minerari e altri.

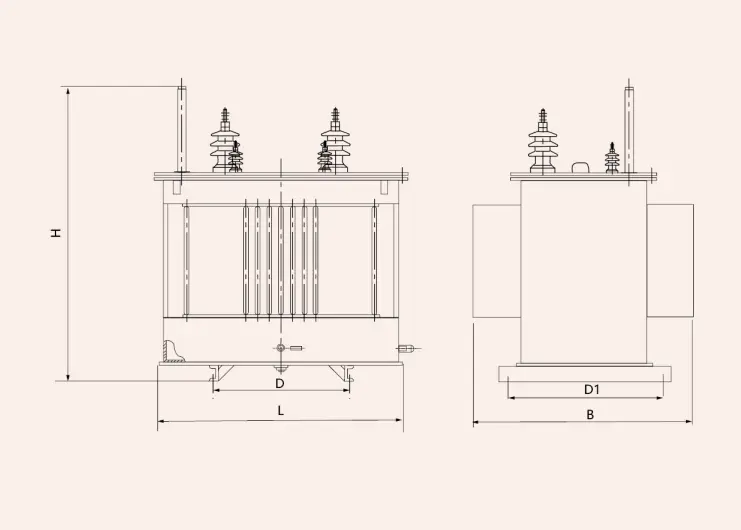

◆ Aspetto e dimensioni di installazione del trasformatore immerso nell'olio

◆Parametri tecnici del trasformatore di distribuzione a bagno d'olio serie 10kV D11
