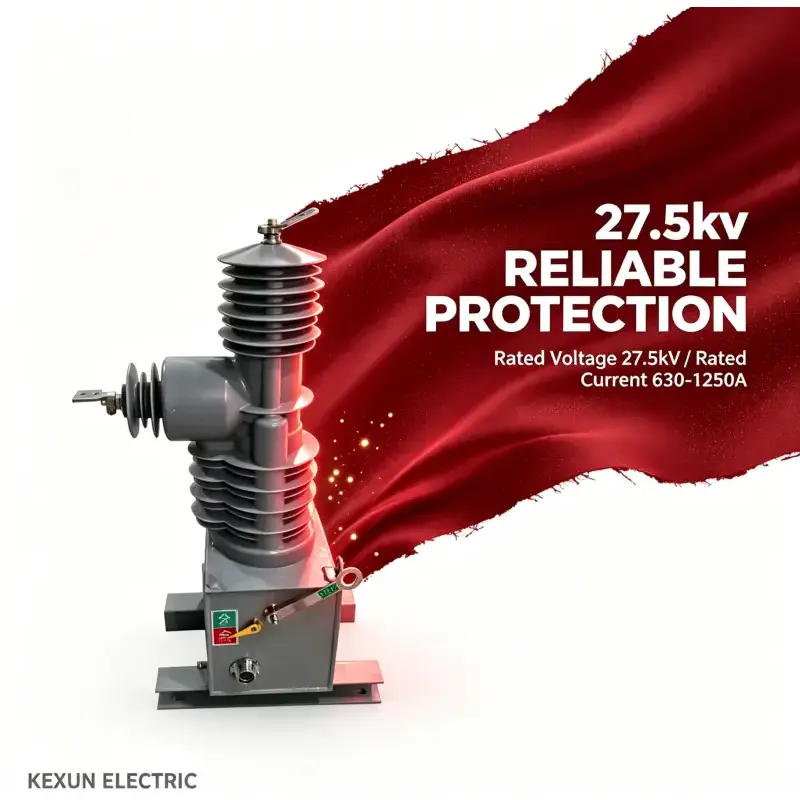

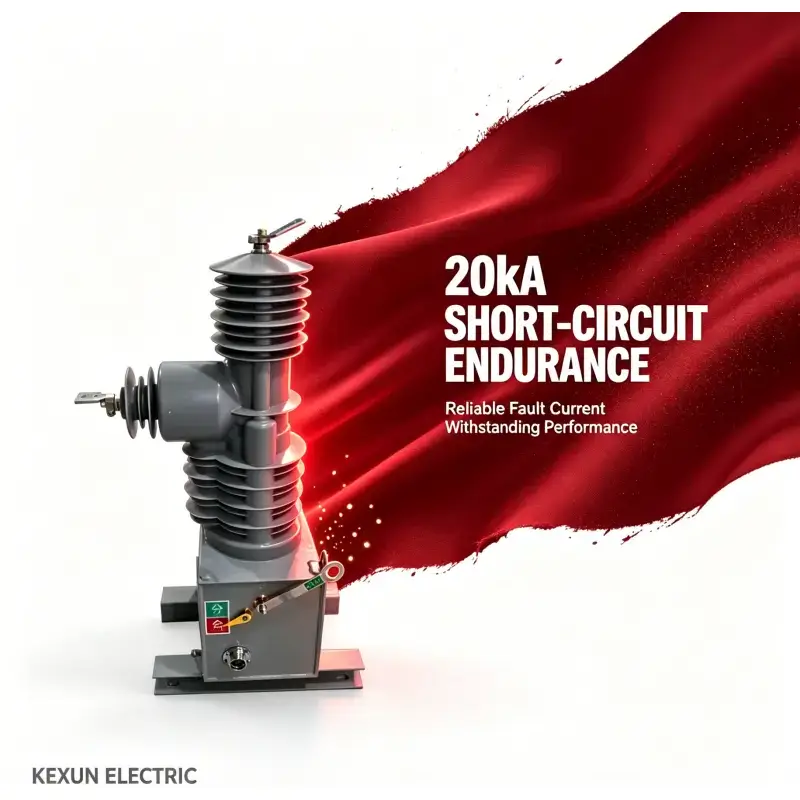

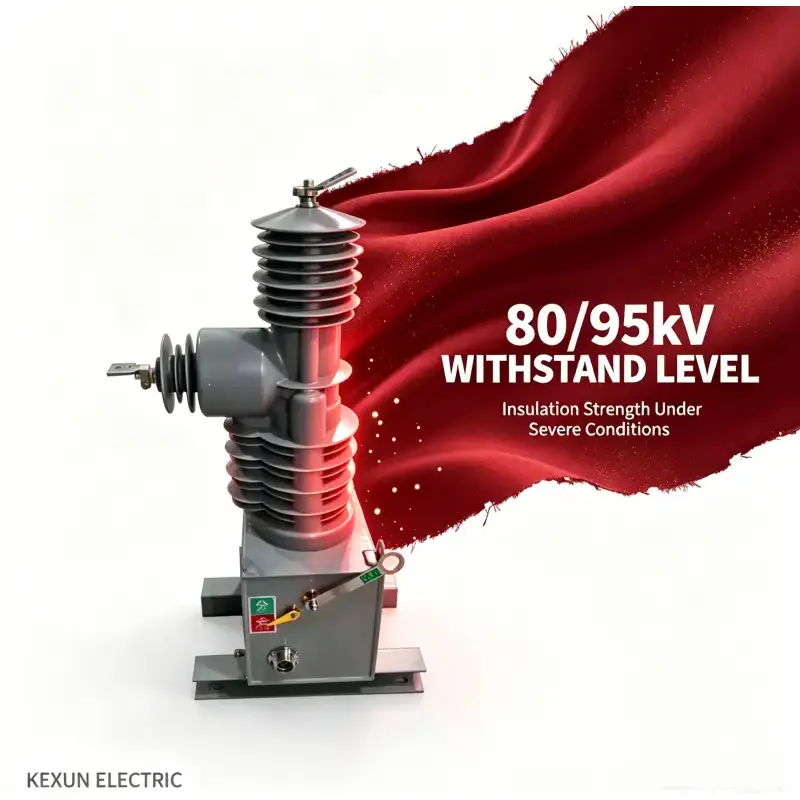

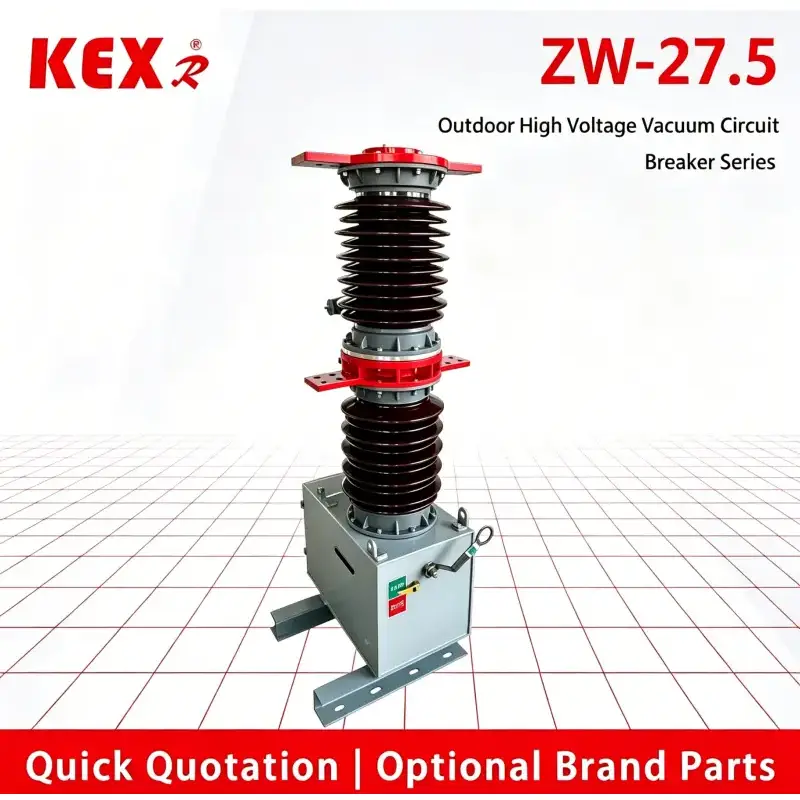

Vcb ad alta tensione per esterni

Caratteristiche del prodotto

Affidabilità estremamente elevata

Completamente esente da manutenzione per tutta la vita.

Elevata vita meccanica e vita elettrica.

Piccole dimensioni, peso leggero e facile installazione

 Con protezione relè standard e funzione di richiusura rapida automatica.

Utilizzando condizioni di tipo  ZW7-27.5  VCB per esterni ad alta tensione

¨ Temperatura: -30 ℃ ~ 60 ℃ ；

¨ Altitudine: inferiore a 2000 m

¨ Velocità del vento: ≤34 m/s；

¨ Grado di inquinamento: Ⅳ级；

¨ Temperatura di conservazione: -40 ℃ ~ 85 ℃.

Principale parametro tecnico del vcb

Principale parametro meccanico dell'interruttore

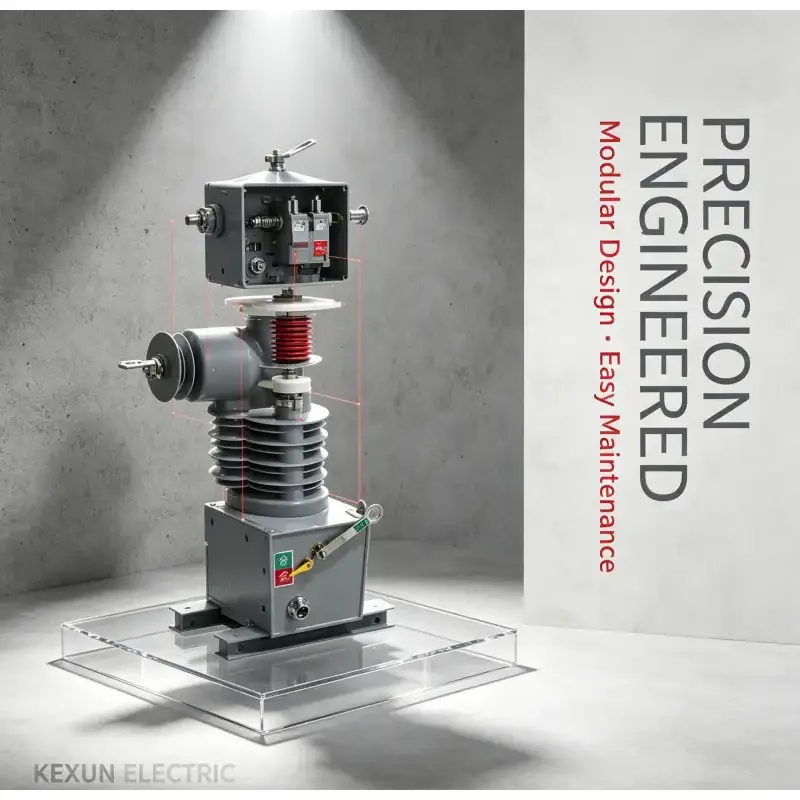

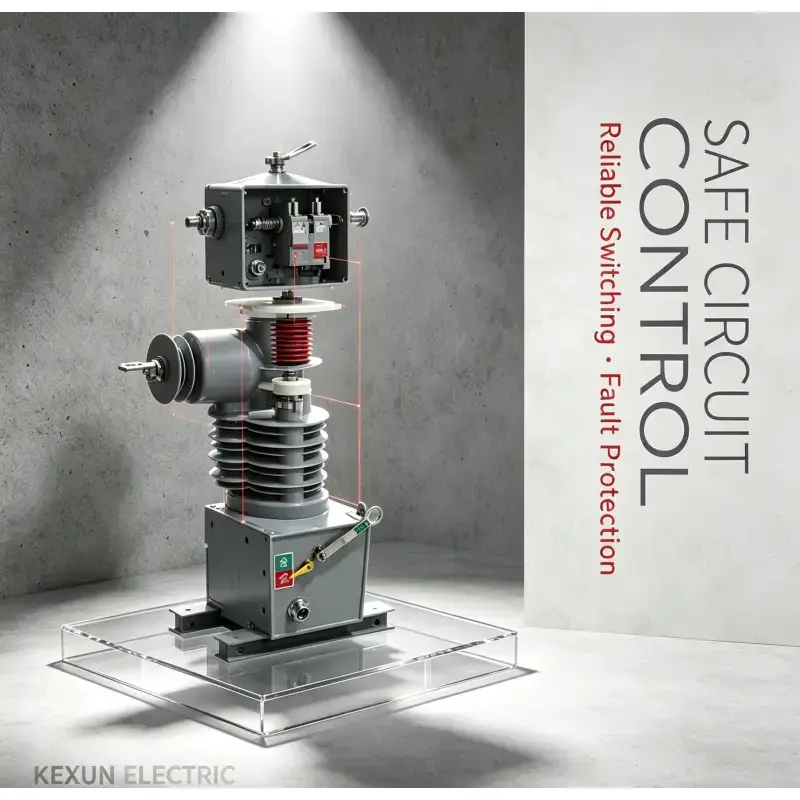

Struttura e principio di funzionamento dell'interruttore

ZW7-27.5 Il vcb per esterni ad alta tensione è composto principalmente da polo sigillato integrato, trasformatore di corrente, meccanismo di azionamento a molla e scatola. Questo tipo di interruttore è miniaturizzato. Allo stesso tempo, è dotato di un dispositivo di sblocco manuale del freno di emergenza. Il trasformatore di corrente può essere selezionato in base alle esigenze dell'utente.

Il controllo del vcb ad alta tensione per esterni ZW7-27.5 è completato dall'unità di controllo intelligente. Il funzionamento on-off dell'interruttore può essere realizzato localmente e può anche essere azionato in remoto tramite l'interfaccia di comunicazione. Anche altre informazioni sull'interruttore possono essere trasmesse al centro di controllo e il canale di comunicazione può essere cavo, fibra ottica, GPRS/CDMA, GSM, ecc. Il controllo del vcb ad alta tensione per esterni ZW7-27.5 è completato dall'unità di controllo intelligente. Il funzionamento on-off dell'interruttore può essere realizzato localmente e può anche essere azionato in remoto tramite l'interfaccia di comunicazione. Anche altre informazioni sull'interruttore possono essere trasmesse al centro di controllo e il canale di comunicazione può essere cavo, fibra ottica, GPRS/CDMA, GSM, ecc.

L'unità di controllo intelligente è installata vicino all'interruttore e collegata all'interruttore tramite un cavo di controllo. L'alimentazione dell'unità di controllo intelligente è divisa in alimentazione principale e alimentazione di standby. L'alimentazione principale è CA o CC 220 V, ottenuta tramite linea ad alta tensione tramite PT. L'alimentazione di riserva è fornita dalla batteria (installata nel box della centralina intelligente). Quando funziona normalmente, l'alimentatore principale carica l'alimentatore di backup; In caso di interruzione dell'alimentazione principale, l'alimentazione di riserva può comunque completare il controllo dell'interruttore automatico e altre operazioni nell'unità di controllo. L'alimentatore di riserva (a pieno carico) può far funzionare l'intera macchina per non meno di 48 ore.

Il meccanismo di comando dell'interruttore è dotato di una maniglia di arresto di emergenza manuale per l'operazione di spegnimento di emergenza in caso di guasto del sistema di controllo o dell'alimentazione elettrica.

2.1 Principio di funzionamento e processo dell'interruttore

2.1.1 Principio di estinzione dell'arco:

ZW37-27.5 Il vcb ad alta tensione per esterni adotta un'ampolla sottovuoto, con il vuoto come mezzo isolante e estinguente dell'arco, che ha un grado di vuoto estremamente elevato. Quando i contatti mobili e statici vengono spenti con l'elettricità sotto l'azione del meccanismo di comando, verrà generato un arco di vuoto tra i contatti. Allo stesso tempo, grazie alla speciale struttura dei contatti, verrà generato anche un campo magnetico longitudinale appropriato nello spazio tra i contatti, che favorirà la diffusione dell'arco sottovuoto e farà bruciare l'arco uniformemente distribuito sulla superficie di contatto, in modo da mantenere una bassa tensione dell'arco. Quando la corrente attraversa naturalmente lo zero, gli ioni residui, gli elettroni e il vapore metallico possono combinarsi o condensarsi sulla superficie di contatto e sullo schermo nell'ordine dei microsecondi. Poiché il campo magnetico longitudinale viene utilizzato per controllare l'arco sotto vuoto, l'interruttore automatico sotto vuoto ha una capacità forte e stabile di interrompere la corrente.

2.1.2 Conservazione:

L'energia di apertura e chiusura del vcb ad alta tensione per esterni ZW7-27.5 viene immagazzinata ad alte prestazioni e installata nella scatola dell'unità di controllo intelligente. Durante l'apertura e la chiusura. Fornito dall'alimentazione principale o dall'alimentazione di backup dell'unità di controllo, il tempo di ricarica non è superiore a 10 secondi e l'errore di tensione del condensatore è ≤1 V.

2.1.3 Chiusura: premere localmente il pulsante di accensione sull'unità di controllo intelligente o attivare la bobina di accensione del meccanismo di comando tramite l'operazione di accensione del telecomando, in modo che il nucleo di ferro guidi il contatto mobile dell'interruttore automatico per l'accensione alla velocità specificata. Quando si ritiene che l'interruttore sia in posizione di chiusura, il circuito di controllo interrompe automaticamente l'alimentazione della bobina di chiusura. In questo momento, il nucleo di ferro viene mantenuto sul lato di chiusura grazie all'azione del magnete permanente. Dopo che la bobina di chiusura è stata spenta, non solo può superare la forza di reazione della molla di contatto dell'interruttore, ma ha anche la forza di automantenimento della chiusura, in modo che l'interruttore possa essere mantenuto in posizione di chiusura in modo affidabile.

2.1.4 Apertura: premere localmente il pulsante di spegnimento sull'unità di controllo intelligente o attivare la bobina di spegnimento del meccanismo di comando tramite l'operazione di spegnimento del telecomando, in modo da superare la forza di autotrattenimento del magnete permanente sul lato di chiusura e fare in modo che la molla di spegnimento tiri il nucleo di ferro per guidare il contatto mobile dell'interruttore per lo spegnimento alla velocità specificata. Quando si ritiene che l'interruttore sia in posizione di apertura, il circuito di controllo spegne automaticamente l'alimentazione della bobina di apertura e, in questo momento, il nucleo di ferro viene mantenuto sul lato di apertura grazie alla forza di trazione della molla di apertura, in modo che l'interruttore sia mantenuto in modo affidabile nella posizione di apertura.

2.1.5 Operazione di apertura manuale del freno di emergenza:

Quando l'interruttore è in posizione di chiusura, tenere premuto il pulsante di spegnimento manuale dell'interruttore con un'asta di manovra isolante e tirarlo verso il basso e l'interruttore può spegnersi a una certa velocità, il che può garantire che l'interruttore possa spegnere in modo affidabile la corrente di carico nominale.
