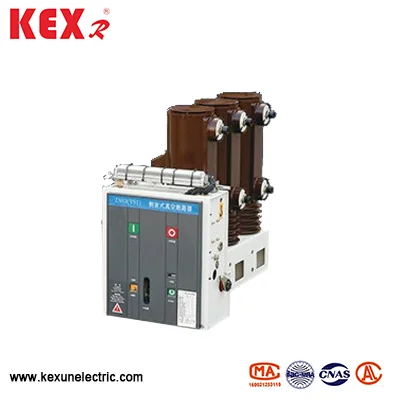

Interruttore di aspirazione altù interno a tensione interno
L'interruttore a vuoto ad alta tensione interno montato sul lato prodotto dalla fabbrica cinese Kexun viene utilizzato principalmente per i circuiti di protezione e di controllo. È adatto per luoghi con tensione nominale di 12kV e frequenza di 50Hz in cui è necessario un funzionamento frequente o l'interruzione della corrente di circuito. Può essere installato in quadri fissi o utilizzato da solo.
Modello: VS1
Brand ： Kexr
Modello: VS1
Brand ： Kexr
● Caratteristiche strutturali dell'interruttore a vuoto ad alta tensione interno
▶ Meccanismo di funzionamento laterale
▶ Polo isolato a resina epossidica
▶ Sistema operativo a molla senza viaggio
▶ Terminazioni del cavo anteriore/posteriore
● Interruttore di aspirazione ad alta tensione interno montato sul lato mediante condizioni
▶ Intervallo di temperatura ambiente: l'interruttore a vuoto ad alta tensione interno a temperatura surrottata deve essere -15 ~ 40 ℃
▶ Altitudine: l'interruttore a vuoto ad alta tensione interno montato sul lato deve essere installato a meno di 1000 metri.
▶ Umidità relativa: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%, la media giornaliera della pressione di vapore satura non è superiore a 2,2 × 10-3MPA e la media mensile non è superiore a 1,8 × 10-3MPA.
▶ Intensità del terremoto: meno di 8 gradi
▶ Posti senza incendio, esplosione, grave inquinamento, corrosione chimica e vibrazione grave.
● Parametri tecnici dell'interruttore a vuoto ad alta tensione interno
|
Articolo |
Unità |
Dati |
||||
|
Tensione nominale |
Kv |
12 |
||||
|
Corrente nominale |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Corrente di rottura del corto circuito classificato |
IL |
20 |
25 |
31.5 |
||
|
Corrente di chiusura del corto circuito classificato |
IL |
50 |
63 |
80 |
||
|
Picco di picco valutato Restringi la corrente |
IL |
50 |
63 |
80 |
||
|
4S Short Circuit Restringi la corrente （Picco） |
IL |
20 |
25 |
31.5 |
||
|
Livello di isolamento valutato |
Lavorando la tensione di resistenza |
Kv |
42 （48） |
|||
|
Impatto Restringi la tensione |
75 （85） |
|||||
|
Sequenza operativa nominale |
|
Break-0.3s-Close-180S-Close |
||||
|
Vita meccanica |
Tempo |
10000 |
||||
|
Interruzione della corrente di corto circuito nominale |
Tempo |
50 |
||||
|
Tensione di apertura nominale del meccanismo operativo （DC） |
V |
110.220 |
||||
|
Contattare la distanza del terminale |
mm |
11 ± 1 |
||||
|
OverDravel (contatto Lunghezza a compressione a molla) |
mm |
35 ± 0,5 |
||||
|
Tempo di rimbalzo di separazione e chiusura trifase |
SM |
≤2 |
||||
|
Contattare la chiusura del tempo di rimbalzo |
SM |
≤2 |
||||
|
Velocità di apertura media |
SM |
1,1 ± 0,2 |
||||
|
Velocità di chiusura media |
SM |
0,6 ± 0,2 |
||||
|
Tempo di apertura |
Tensione operativa massima |
s |
≤0,05 |
|||
|
Tensione operativa min |
≤0,08 |
|||||
|
Tempo di chiusura |
s |
0.1 |
||||
|
Spessore di accumulo di usura consentito di contatti dinamici e statici |
mm |
3 |
||||
