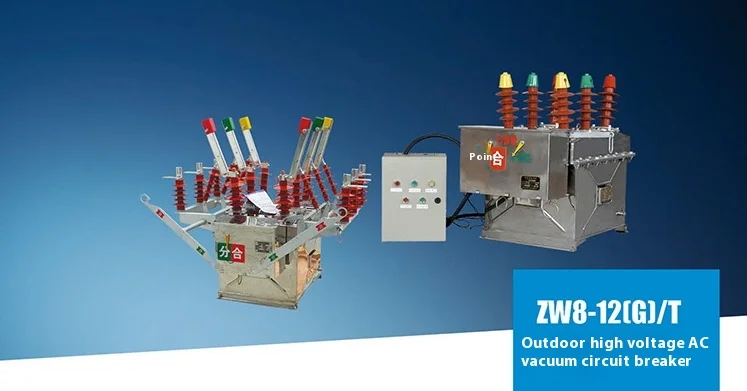

ZW8 VCB AC ad alta tensione

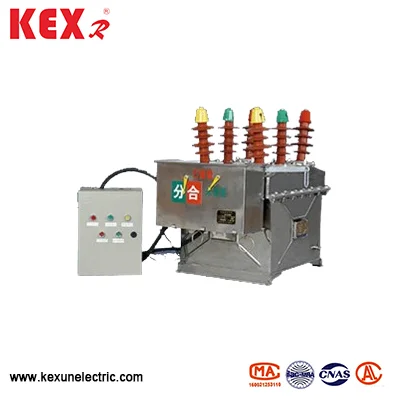

ZW8 VCB AC ad alta tensione esterno, che è prodotto appositamente dal fornitore di cinese Kexun, è un quadro ad alta tensione esterno con tensione nominale di 12kV e CA trifase di 50Hz, ed è principalmente utilizzato per aprire e chiudere la corrente di carico, la corrente di sovraccarico e la corrente a corto circuito della griglia di alimentazione rurale,
Modello: ZW8
Brand ： Kexr
Modello: ZW8
Brand ： Kexr
● Struttura del VCB AC ad alta tensione esterno ZW8
VCB AC ad alta tensione esterno ZW8, con struttura complessiva di scatola trifase, il tipo di sub-arco di vuoto trifase viene posizionato in una scatola di metallo e il materiale di isolamento SMC viene utilizzato per l'isolamento di fase e l'isolamento del terreno, con prestazioni affidabili e potenza di isolamento elevato. ZW8 AC VCB ad alta tensione Outdoor VCB ZW 8-12 Interruttore e disconnettore, chiamato interruttore combinato, può essere utilizzato come interruttore sezionale. Il suo meccanismo operativo di accumulo di energia a molla CT23 può essere diviso in due tipi: elettrico e manuale.

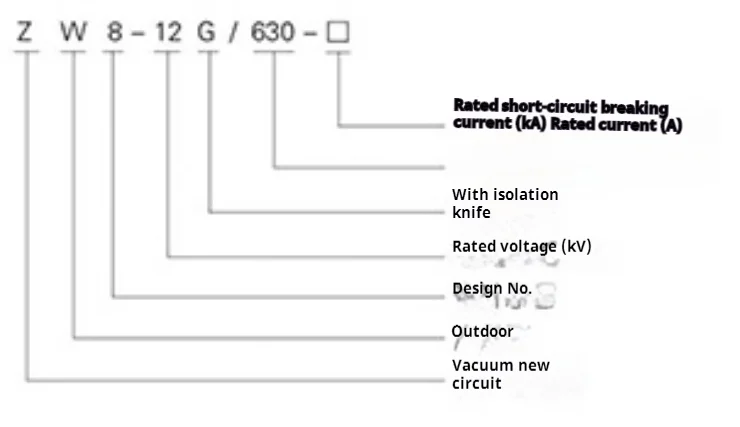

● Significato del modello
◆ Incontra lo standard
ZW8 AC VCB ad alta tensione esterno IEC60265 、 IEC62271 、 GB3804 、 GB16926 ecc.
● Parametri tecnici del VCB AC ad alta tensione esterno ZW8
|
Articolo |
Unità |
Dati |
|
|
Tensione nominale |
Kv |
12 |
|
|
Corrente nominale |
A |
630 |
|
|
Frequenza di lavoro Restringi la tensione |
Kv |
42 |
|
|
Lightning Impulse Restringe Tensione (picco) |
Kv |
75 |
|
|
Corrente di rottura a corto circuito classificato |
IL
|
16,20,25 |
|
|
Corrente di chiusura del corto circuito classificato |
40,50,63 |
||
|
Tensione di resistenza valutata (picco) |
40,50,63 |
||
|
4s a breve termine resistono alla corrente |
16,20,25 |
||
|
Sequenza operativa nominale |
|
O-0.3S-CO-180S-CO |
|
|
Tempi di rottura della corrente di corto circuito classificato |
Tempo |
30 |
|
|
Vita meccanica |
1000 |
||
|
Tensione nominale del motore di accumulo di energia |
V |
DC o AC 220V |
|
|
Tensione operativa nominale Dotato di speciale meccanismo operativo a molla |
Break Coil Bobina di chiusura |
||
|
Corrente valutata del rilascio di sovracorrente |
A |
5 |
|
|
Spessore di usura consentito di contatti dinamici e statici |
mm |
3 |
|
